轧辊的调整装置

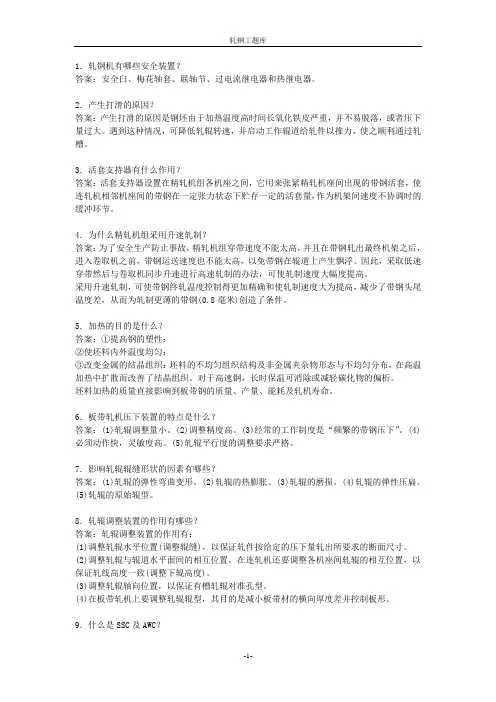

1．轧钢机有哪些安全装置？答案：安全臼、梅花轴套、联轴节、过电流继电器和热继电器。

2．产生打滑的原因？答案：产生打滑的原因是钢坯由于加热温度高时间长氧化铁皮严重，并不易脱落，或者压下量过大。

遇到这种情况，可降低轧辊转速，并启动工作辊道给轧件以推力，使之顺利通过轧槽。

3．活套支持器有什么作用？答案：活套支持器设置在精轧机组各机座之间，它用来张紧精轧机座间出现的带钢活套，使连轧机相邻机座间的带钢在一定张力状态下贮存一定的活套量，作为机架间速度不协调时的缓冲环节。

4．为什么精轧机组采用升速轧制？答案：为了安全生产防止事故，精轧机组穿带速度不能太高，并且在带钢轧出最终机架之后，进入卷取机之前，带钢运送速度也不能太高，以免带钢在辊道上产生飘浮。

因此，采取低速穿带然后与卷取机同步升速进行高速轧制的办法，可使轧制速度大幅度提高。

采用升速轧制，可使带钢终轧温度控制得更加精确和使轧制速度大为提高，减少了带钢头尾温度差，从而为轧制更薄的带钢(0.8毫米)创造了条件。

5．加热的目的是什么？答案：①提高钢的塑性；②使坯料内外温度均匀；③改变金属的结晶组织：坯料的不均匀组织结构及非金属夹杂物形态与不均匀分布，在高温加热中扩散而改善了结晶组织。

对于高速钢，长时保温可消除或减轻碳化物的偏析。

坯料加热的质量直接影响到板带钢的质量、产量、能耗及轧机寿命。

6．板带轧机压下装置的特点是什么？答案：(1)轧辊调整量小。

(2)调整精度高。

(3)经常的工作制度是“频繁的带钢压下”。

(4)必须动作快，灵敏度高。

(5)轧辊平行度的调整要求严格。

7．影响轧辊辊缝形状的因素有哪些？答案：(1)轧辊的弹性弯曲变形。

(2)轧辊的热膨胀。

(3)轧辊的磨损。

(4)轧辊的弹性压扁。

(5)轧辊的原始辊型。

8．轧辊调整装置的作用有哪些？答案：轧辊调整装置的作用有：(1)调整轧辊水平位置(调整辊缝)，以保证轧件按给定的压下量轧出所要求的断面尺寸。

(2)调整轧辊与辊道水平面间的相互位置，在连轧机还要调整各机座间轧辊的相互位置，以保证轧线高度一致(调整下辊高度)。

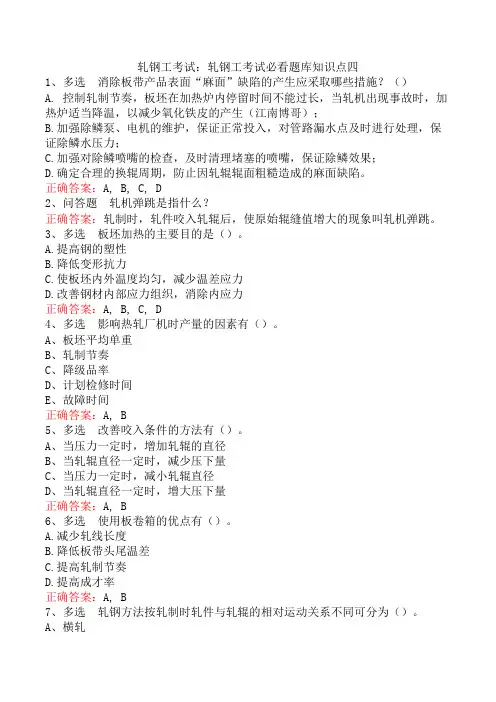

轧钢工考试：轧钢工考试必看题库知识点四1、多选消除板带产品表面“麻面”缺陷的产生应采取哪些措施？（）A. 控制轧制节奏，板坯在加热炉内停留时间不能过长，当轧机出现事故时，加热炉适当降温，以减少氧化铁皮的产生（江南博哥）；B.加强除鳞泵、电机的维护，保证正常投入，对管路漏水点及时进行处理，保证除鳞水压力；C.加强对除鳞喷嘴的检查，及时清理堵塞的喷嘴，保证除鳞效果；D.确定合理的换辊周期，防止因轧辊辊面粗糙造成的麻面缺陷。

正确答案：A, B, C, D2、问答题轧机弹跳是指什么？正确答案：轧制时，轧件咬入轧辊后，使原始辊缝值增大的现象叫轧机弹跳。

3、多选板坯加热的主要目的是（）。

A.提高钢的塑性B.降低变形抗力C.使板坯内外温度均匀，减少温差应力D.改善钢材内部应力组织，消除内应力正确答案：A, B, C, D4、多选影响热轧厂机时产量的因素有（）。

A、板坯平均单重B、轧制节奏C、降级品率D、计划检修时间E、故障时间正确答案：A, B5、多选改善咬入条件的方法有（）。

A、当压力一定时，增加轧辊的直径B、当轧辊直径一定时，减少压下量C、当压力一定时，减小轧辊直径D、当轧辊直径一定时，增大压下量正确答案：A, B6、多选使用板卷箱的优点有（）。

A.减少轧线长度B.降低板带头尾温差C.提高轧制节奏D.提高成才率正确答案：A, B7、多选轧钢方法按轧制时轧件与轧辊的相对运动关系不同可分为（）。

A、横轧B、立轧C、周期轧制D、斜轧正确答案：A, D8、问答题轧线温度主要包括哪些？正确答案：（1）轧件加热温度；（2）轧件开轧温度；（3）轧件终轧温度。

9、问答题简述生产实际中，活套存贮轧件量的作用？正确答案：（1）防止机架间堆钢；（2）防止机架间产生张力影响轧件尺寸。

10、问答题论述我国的轧机一般由哪些部分组成。

正确答案：1）、轧辊2）、机架3）、轧辊的调整装置4）、轧辊的平衡装置5）、轧辊轴承11、问答题平均延伸系数、总延伸系数、轧制道次之间有何关系？正确答案：当轧制道次为n，平均延伸系数为μP，总延伸系数μZ，则：μZ＝μP∩，故ι∩μZ＝n•ι∩•μP，n＝ι∩μZ/ι∩•μP。

机电一体化技术专业群教学资源库

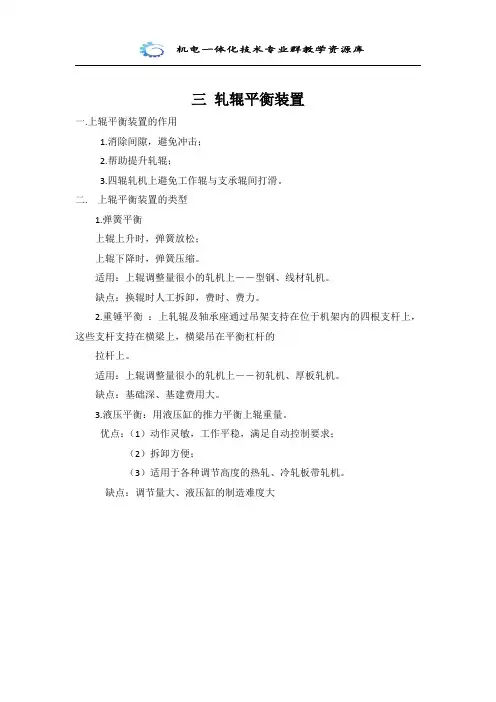

三轧辊平衡装置
一.上辊平衡装置的作用
1.消除间隙，避免冲击；
2.帮助提升轧辊；
3.四辊轧机上避免工作辊与支承辊间打滑。

二. 上辊平衡装置的类型
1.弹簧平衡
上辊上升时，弹簧放松；
上辊下降时，弹簧压缩。

适用：上辊调整量很小的轧机上－－型钢、线材轧机。

缺点：换辊时人工拆卸，费时、费力。

2.重锤平衡：上轧辊及轴承座通过吊架支持在位于机架内的四根支杆上，这些支杆支持在横梁上，横梁吊在平衡杠杆的
拉杆上。

适用：上辊调整量很小的轧机上－－初轧机、厚板轧机。

缺点：基础深、基建费用大。

3.液压平衡：用液压缸的推力平衡上辊重量。

优点：（1）动作灵敏，工作平稳，满足自动控制要求；
（2）拆卸方便；
（3）适用于各种调节高度的热轧、冷轧板带轧机。

缺点：调节量大、液压缸的制造难度大。

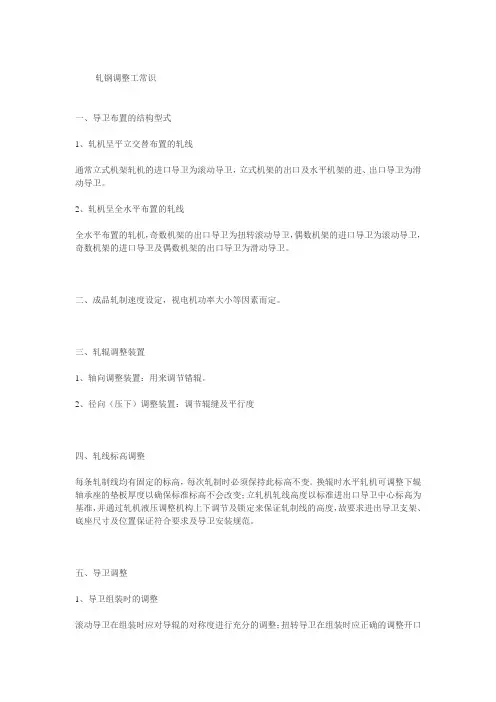

轧钢调整工常识一、导卫布置的结构型式1、轧机呈平立交替布置的轧线通常立式机架轧机的进口导卫为滚动导卫，立式机架的出口及水平机架的进、出口导卫为滑动导卫。

2、轧机呈全水平布置的轧线全水平布置的轧机，奇数机架的出口导卫为扭转滚动导卫，偶数机架的进口导卫为滚动导卫，奇数机架的进口导卫及偶数机架的出口导卫为滑动导卫。

二、成品轧制速度设定，视电机功率大小等因素而定。

三、轧辊调整装置1、轴向调整装置：用来调节错辊。

2、径向（压下）调整装置：调节辊缝及平行度四、轧线标高调整每条轧制线均有固定的标高，每次轧制时必须保持此标高不变。

换辊时水平轧机可调整下辊轴承座的垫板厚度以确保标准标高不会改变；立轧机轧线高度以标准进出口导卫中心标高为基准，并通过轧机液压调整机构上下调节及锁定来保证轧制线的高度，故要求进出导卫支架、底座尺寸及位置保证符合要求及导卫安装规范。

五、导卫调整1、导卫组装时的调整滚动导卫在组装时应对导辊的对称度进行充分的调整；扭转导卫在组装时应正确的调整开口度及扭转角度。

2、导卫现场安装时的调整2.1安装导卫时，进口导卫装置中心线要与轧辊的孔型中心线对准，应保证轧件一旦咬入就与导板或预导板脱离接触；2.2出口导卫的前端必须与轧槽相吻合，下导卫板根据轧制的具体情况略低于轧槽，鼻端应尽可能接近轧槽，但避免与轧辊接触。

2.3导卫支架应保持水平；2.4导卫在导卫座上要安装牢固。

第2 六、张力调整1、堆拉关系的设定在无活套的机架间一般应保持微拉轧制，但在实际生产中为了保证条形稳定，在轧制稳定有保证的情况下也可适当采用微堆轧轧制。

(堆拉系数见表1)表1：各机组堆拉系数表机架拉钢系数％堆钢系数％粗轧机组 1.5-2 其绝对值≤O.5中轧机组 0.5-1.5 其绝对值≤O.3精轧机组<O．5 其绝对值≤O.1注：为了成品尺寸的稳定，精轧应尽量采用无张力轧制。

2、张力调整的目的：实现头、中、尾尺寸的一致性，有利于成品质量控制；实现稳定轧制，建立稳定轧制的动态平衡。

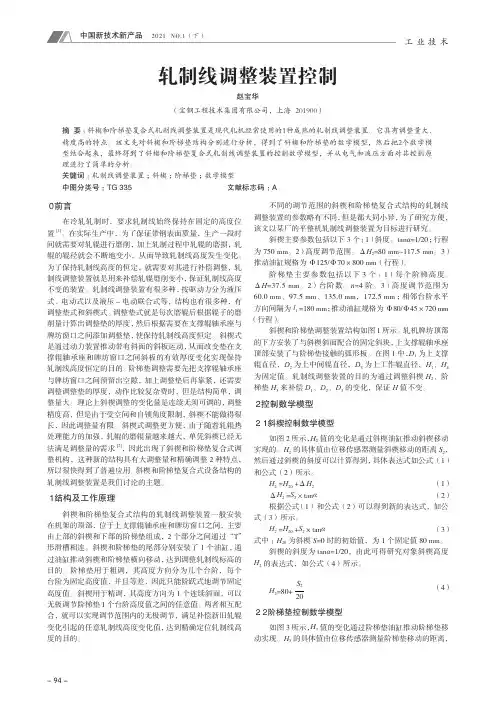

工 业 技 术０　前言在冷轧轧制时，要求轧制线始终保持在固定的高度位置[1]。

在实际生产中，为了保证带钢表面质量，生产一段时间就需要对轧辊进行磨削，加上轧制过程中轧辊的磨损，轧辊的辊径就会不断地变小，从而导致轧制线高度发生变化。

为了保持轧制线高度的恒定，就需要对其进行补偿调整，轧制线调整装置就是用来补偿轧辊磨削变小，保证轧制线高度不变的装置。

轧制线调整装置有很多种，按驱动力分为液压式、电动式以及液压-电动联合式等，结构也有很多种，有调整垫式和斜楔式。

调整垫式就是每次磨辊后根据辊子的磨削量计算出调整垫的厚度，然后根据需要在支撑辊轴承座与牌坊窗口之间添加调整垫，使保持轧制线高度恒定。

斜楔式是通过动力装置推动带有斜面的斜板运动，从而改变垫在支撑辊轴承座和牌坊窗口之间斜板的有效厚度变化实现保持轧制线高度恒定的目的。

阶梯垫调整需要先把支撑辊轴承座与牌坊窗口之间预留出空隙，加上调整垫后再靠紧，还需要调整调整垫的厚度，动作比较复杂费时，但是结构简单，调整量大。

理论上斜楔调整的变化量是连续无须可调的，调整精度高，但是由于受空间和自锁角度限制，斜楔不能做得很长，因此调整量有限。

斜楔式调整更方便，由于随着轧辊热处理能力的加强，轧辊的磨辊量越来越大，单凭斜楔已经无法满足调整量的需求[2]，因此出现了斜楔和阶梯垫复合式调整机构，这种新的结构具有大调整量和精确调整2种特点，所以很快得到了普遍应用。

斜楔和阶梯垫复合式设备结构的轧制线调整装置是我们讨论的主题。

１　结构及工作原理斜楔和阶梯垫复合式结构的轧制线调整装置一般安装在机架的顶部，位于上支撑辊轴承座和牌坊窗口之间，主要由上部的斜楔和下部的阶梯垫组成，2个部分之间通过“T”形滑槽相连。

斜楔和阶梯垫的尾部分别安装了1个油缸，通过油缸推动斜楔和阶梯垫横向移动，达到调整轧制线标高的目的。

阶梯垫用于粗调，其高度方向分为几个台阶，每个台阶为固定高度值，并且等差，因此只能阶跃式地调节固定高度值。
