立式加工中心精度检验表

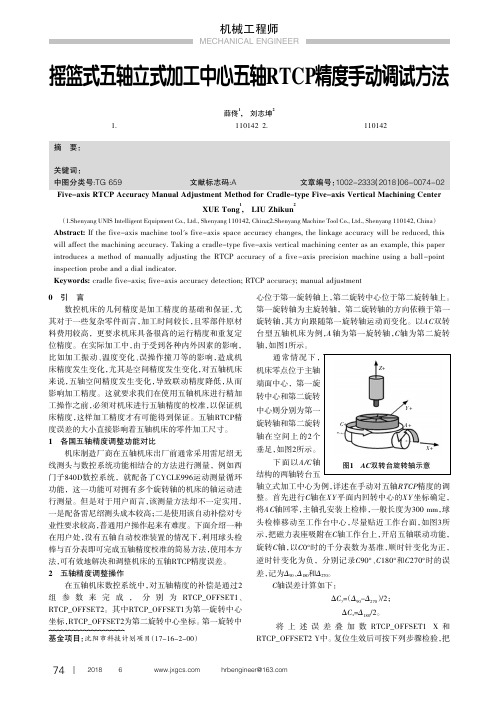

摇篮式五轴立式加工中心五轴RTCP精度手动调试方法薛佟1,刘志坤2（1.沈阳优尼斯智能装备有限公司，沈阳110142；2.沈阳机床股份有限公司，沈阳110142）摘要：对五轴机床来说，五轴空间精度发生变化，导致联动精度降低，从而影响加工精度。

文中以摇篮式五轴立式加工中心为例，介绍一种通过手动的方式，使用球头检棒和百分表对该机床的五轴精度的R T C P精度调整的方法。

关键词：摇篮式五轴；五轴精度检测；R T C P精度；手动调节中图分类号:TG659文献标志码:A文章编号：员园园圆原圆猿猿猿（圆园员8）06原园074原园2 Five-axis RTCP Accuracy Manual Adjustment Method for Cradle-type Five-axis Vertical Machining CenterXUE Tong1,LIU Zhikun2（1.Shenyang UNIS Intelligent Equipment Co.,Ltd.,Shenyang110142,China;2.Shenyang Machine Tool Co.,Ltd.,Shenyang110142,China）Abstract:If the five-axis machine tool's five-axis space accuracy changes,the linkage accuracy will be reduced,this will affect the machining accuracy.Taking a cradle-type five-axis vertical machining center as an example,this paper introduces a method of manually adjusting the RTCP accuracy of a five-axis precision machine using a ball-point inspection probe and a dial indicator.Keywords:cradle five-axis;five-axis accuracy detection;RTCP accuracy;manual adjustment0引言数控机床的几何精度是加工精度的基础和保证，尤其对于一些复杂零件而言，加工时间较长，且零部件原材料费用较高，更要求机床具备很高的运行精度和重复定位精度。

mm项次NO检查项目Inspection item测试方法图Measuring methoddiagram许可差Permissibledeviation实际测量值Measured value1.1 床台X 轴方向运动之真直度Straightness of theX axismovementa.X-Z面内0.06/1000b.Y-Z面内1.2 床台Y 轴方向运动之真直度Straightness of theY axismovementa.X-Z面内0.06/1000b.Y-Z面内1-1单位Unit : mm项次NO检查项目Inspection item测试方法图Measuring methoddiagram许可差Permissible deviation实际测量值Measured value1.3 床台X轴方向之运动与其上面之平行度Parallelismbetweenmovement in Xaxis directionand table uppersurfaceX≦500 0.02500＜X≦8000.025800＜X≦1250 0.031250＜X≦20000.041.4 床台Y轴方向之运动与其上面之平行度Parallelismbetweenmovement in Yaxis directionand table uppersurfaceY≦500 0.02500＜Y≦8000.025800＜Y≦1250 0.031250＜Y≦20000.041.5 X轴方向运动与床台基准沟侧面之平行度Parallelismbetweenmovement in Xaxis directionand Sidesurface of tablereference slot每300mm的量测距离下许可差为0.015mm0.015for a measuringlength of 3001-2单位Unit : mm 项次NO检查项目Inspection item测试方法图Measuring method diagram许可差Permissibledeviation实际测量值Measured value 1.6各轴方向相互运动之直角度PerpendicularityBetweenmovement in Xaxisdirectionand Yaxisdirectionand Zaxisdirectiona.X-Y轴Place0.012/300b.X-Z轴Place0.012/300c.Y-Z轴Place0.012/3001.7主轴中心线与床台面之直角度Perpendicularity betweencenterline ofmain spindleand tablesurface.旋径每300Per3000.0151-3单位Unit : mm项次NO检查项目Inspection item测试方法图Measuring method diagram许可差Permissible deviation实际测量值Measured value1.8 主轴孔内面之偏摆Run out ofspindle taperhole固定端At spindle side end oftest bar0.005固定端300处At 300 position0.0151.9 主轴轴线与Z轴轴线运动间的平行度Parallelismbetween thespindle axisandthe Z-axismotiona:0.015/300b:0.015/3001.1 0 主轴在Z轴方向之移(松)动量Movement ofmain spindle inZ axis direction0.0051.1 1 主轴端面之偏摆Run out of mainspindle outersurface0.011.1 2 主軸外面之偏擺Run out of mainspindle outersurface0.01mm1.1 3 床檯X軸方向運動之直線度Straightness oftable movementin the X axis.1.Apply a fixed indicator to thestraight edge as the figure shown.2.Adjust to get reading at both endsof the straight edge.2.Move the table 300 mm in X-axisdirection.3.Record the largest value differenceas the measurement value.0.01/3001.1 4 床檯Y軸方向運動之直線度Straightness oftable movementin the Y axis1.Apply a fixed indicator to thestraight edge as the figure shown.2.Adjust to get reading at both endsof the straight edge.2.Move the table 300 mm in X-axisdirection.3.Record the largest value differenceas the measurement value.0.01/3001-41.1 5 旋轉檯旋轉偏擺Tablerunout(XY)0.015mm/3001.1 6 旋轉檯旋轉偏擺Table runout(Z)0.005mm1.1 7 車刀角度換刀後重複定位精度Repeatability oftool angle aftertool change.0.001mm1.1 8 車刀角度停止後重複定位精度Repeatability oftool angle aftertool stop.0.001mm1.2 0 車刀加工後定位精度Repeatability oftool angle aftermachining part0.001mm1.2 1 主軸振動檢測Spindlevibrationdetection≦0.6mm/s(Ref)2.0定位精度检查Positioning accuracy inspection 单位Unit : mm项次NO检查项目Inspectionitem测试方法图Measuring method diagram许可差Permissibledeviation实际测量值Measured value2.1 直线运动之定位精度ISO230-2循环次数:2次Positioningaccuracyof straightlinemovementByISO230-2Cycletimes: TwotimesXL≦10000.011000＜L≦20000.015L≧20000.02YZ2.2 回转运动之定位精度Positioningaccuracyof straightlinemovementByISO230-2Cycletimes: TwotimesC15〞1-73.0反复精度检查Repetition accuracy inspection 单位Unit: sec项次NO检查项目Inspectionitem测试方法图Measuring method diagram许可差Permissibledeviation实际测量值Measured value3.1 直线运动之反复定位精度ISO230-2Positioningrepeatability ofstraightlinemovementByISO230-2Cycletimes: TwotimesX0.006YZ单位Unit: sec3.2 回转运动之重复定位精度ISO230-2Positioningrepeatabilityof straightlinemovementByISO230-2Cycle times: Two timesC 8〞1-83.0反复精度检查Repetition accuracy inspection 单位Unit: sec项次NO检查项目Inspectionitem测试方法图Measuring method diagram许可差Permissibledeviation实际测量值Measured value3.3 Maxreversalvalue最大反沖值Positionaccuracyqualifiedto ISO230-2X0.006YZ4.0循圓精度检查Repetition accuracy inspection 单位Unit: sec项次NO检查项目Inspectionitem测试方法图Measuring method diagram许可差Permissibledeviation实际测量值Measured value循圓精度RoundnessGeometrycontouringXY0.015。

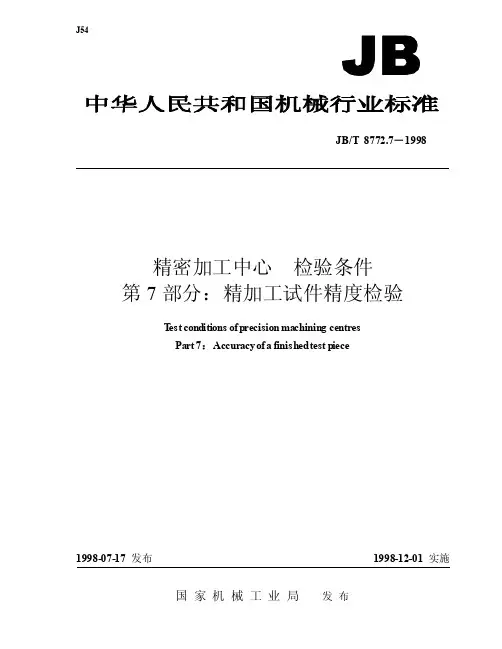

J54JB/T8772.7－1998精密加工中心检验条件第7部分：精加工试件精度检验T est conditions of precision ma chining centresPa rt 7：Accuracy of a finished test piece1998-07-17 发布1998-12-01 实施国家机械工业局发布JB/T8772.7－1998前言本标准是根据JB/T 8771.7《加工中心检验条件第7部分：精加工试件精度检验》(该标准等效采用了ISO/DI S 10791–7《加工中心检验条件第7部分：精加工试件精度检验》)制订的。

在检验项目、检验方法、检验工具等内容上与JB/T 8771.7相同。

允差则在该标准基础上压缩(一般压缩公比约为1.6，个别压缩公比约为1.25)。

本标准是精密加工中心检验条件系列标准中的一个标准。

该系列标准包括以下13个部分，它们可以同时或单独使用：第1部分：卧式和带附加主轴头机床几何精度检验(水平Z轴)；第2部分：立式加工中心几何精度检验；第3部分：带水平主回转轴的整体万能主轴头机床几何精度检验(垂直Z轴)(待制订)；第4部分：线性和回转轴线的定位精度和重复定位精度检验；第5部分：工件夹持托板的定位精度和重复定位精度检验；第6部分：进给量、速度和插补精度检验(待制订)；第7部分：精加工试件精度检验；第8部分：用圆形检验法的球形评定(待制订)；第9部分：刀具转换和托板转换动作时间的评定(待制订)；第10部分：热变形的评定(待制订)；第11部分：噪声发射的评定(待制订)；第12部分：振动强度的评定(待制订)；第13部分：安全措施的评定(待制订)。

本标准由全国金属切削机床标准化技术委员会提出并归口。

本标准起草单位：北京机床研究所、昆明精密机床研究所、宁江机床厂。

本标准主要起草人：唐其寿、谢玲、谢宏、钱文明、陈明生。

I11 范围本标准规定了在精加工条件下标准试件的特征、尺寸及切削试验，用于评定机床的切削精度。

加工中心几何精度检验检验项目主要有：各直线轴轴线运动直线度、各直线轴轴线运动的角度偏差、各直线轴相会垂直度检验、主轴的轴向窜动、主轴的径向跳动、主轴轴线与Z轴轴线运动间的平行度、工作台面的平面度等;1X轴轴线运动直线度检测a在Z-X垂直平面内 b在X-Y水平面内图8-1-7 X轴轴线运动直线度检测安装示意图根据国家标准可知,X轴轴线运动直线度检测允差为：X≤500mm时,允差为；500mm＜X≤800mm时,允差为；800mm＜X≤1250mm时,允差为；1250mm＜X≤2000mm 时,允差为;局部公差要求为：在任意300mm测量长度上为;具体检测方法如下：①将平尺和机床工作台表面擦拭干净;②将平尺沿X轴放置在机床工作台中间位置,找正平尺,使平尺与X轴平行;③将磁性表座组装好并吸附在机床主轴箱上,将千分表安装在磁性表座表架上;④移动机床坐标轴X轴,使千分表测头垂直触及平尺工作面;安装示意图如图8-1—7所示;⑤移动机床X轴并读取千分表的变化值,其读数最大差值则为机床X轴轴线运动直线度;2Y轴轴线运动直线度检测Y轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤,检测允差与X轴相同,安装示意图如图8-1-8所示;a在Y-Z垂直平面内 b在X-Y水平面内图8-1-8 Y轴轴线运动直线度检测安装示意图3Z轴轴线运动直线度检测Z轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤,检测允差与X轴相同,安装示意图如图8-1-9所示;.a在Z-X垂直平面内 b在Y-Z垂直平面内图8-1-9 Z轴轴线运动直线度检测安装示意图注意：对所有结构型式的机床,平尺、钢丝、直线度反射器都应置于工作台上,如果主轴能锁紧,则指示器、显微镜、干涉仪可装在主轴上,否则检验工具应装在机床的主轴箱上;测量位置应尽可能靠近工作台的中央;4X轴轴线运动的角度偏差检测根据国家标准可知,X轴轴线运动的角度偏差检测允差为：1000mm;局部公差要求为：在任意500mm测量长度上为1000mm;具体检测方法如下：①将水平仪和机床工作台表面擦拭干净,将水平仪放置在机床工作台中间位置;②找正水平仪,使水平仪与X轴平行,安装示意图如图8-1-10所示;a在Z-X垂直平面内 b在X-Y水平面内 c在Y-Z垂直平面内图8-1-10 X轴轴线运动的角度偏差检测安装示意图③移动机床X轴,读取水平仪的变化值,其读数最大差值则为机床X轴轴线运动的角度偏差;5Y轴轴线运动的角度偏差检测Y轴轴线运动的角度偏差检测实施步骤可参照X轴角度偏差检测步骤,检测允差与X轴相同,安装示意图如图8-1-l1所示;a在Y-Z垂直平面内 b在X-Y平面内 c在Z-X垂直平面内图8-1-11 Y轴轴线运动的角度偏差检测安装示意图6Z轴轴线运动的角度偏差检测Z轴轴线运动的角度偏差检测实施步骤可参照X轴角度偏差检测步骤,检测允差与X轴相同,安装示意图如图8-1-12所示;a在Y-Z垂直平面内 b在Z-X垂直平面内图8-1-12 Z轴轴线运动的角度偏差检测安装示意图在检测时,应注意：①检验工具应置于运动部件上;②沿行程在等距离的5个位置上检验;③应在每个位置的两个运动方向测取;最大与最小读数的差值应不超过允许公差;④当坐标轴轴线运动引起主轴箱和夹持工件的工作台同时产生角运动时,这两种角运动应测量并用数学方法处理;7Z轴轴线运动与X轴轴线运动间的垂直度检测根据国家标准可知,Z轴轴线运动与X轴轴线运动间的垂直度检测允差为：500mm;具体检测方法如下：①将机床工作台移动到各坐标轴中间位置;②将矩形角尺和机床工作台表面擦拭干净;③将矩形角尺或平尺沿X方向放置在机床工作台中间位置;④将磁性表座组装好并吸附在机床主轴或主轴箱上;⑤将千分表安装在磁性表座表架上,使千分表测头触及矩形角尺Y轴方向;⑥移动机床坐标轴X轴,调整矩形角尺或平尺位置,使矩形角尺或平尺一边与X轴平行;⑦将千分表测头靠在矩形角尺或直角尺检验面上X轴方向,安装示意图如图8-1-13a所示;⑧移动机床Z轴并读取千分表的变化值,其读数最大差值则为设备Z轴轴线运动和X轴轴线运动间的垂直度;Z轴轴线运动和Y轴轴线运动间的垂直度检测实施步骤可参照“Z轴轴线运动与X轴轴线运动间的垂直度检测”步骤,安装示意图如图8-1-l3b所示;Y轴轴线运动和X轴轴线运动间的垂直度检测实施步骤可参照“Z轴轴线运动与X轴轴线运动间的垂直度检测”步骤,安装示意图如图8-1-13c所示;aZ轴和X轴垂直度 bZ轴和Y轴垂直度 cY轴和X轴垂直度图8-1-13 线性运动间的垂直度检测安装示意图在检测时,应注意：①矩形角尺或平尺应平行于对应坐标轴轴线放置;②如主轴能锁紧,千分表可安装在机床主轴上,否则千分表应安装在机床主轴箱上;③为参考和修正方便,应记录α值是小于、等于还是大于90°;④测量前应将机床工作台移动到坐标轴中间位置,并把角尺放在工作台的中间位置;8主轴的轴向窜动检测方法主轴的轴向窜动是指主轴旋转时,在沿规定方向加轴向力以消除最小轴向游隙影响的情况下,主轴沿其轴线所作往复运动的范围;主轴的轴向窜动量过大会导致铣削工件时产生振动,影响加工零件的平面度和表面粗糙度,在攻丝时会产生单个螺纹的周期性螺距误差,严重时甚至会损坏刀具;所以机床出厂前和设备验收时都要对主轴的周期性轴向窜动进行检测;根据国家标准可知,主轴的轴向窜动检测允差为：;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒端面中心处;检测安装示意图如图8-1-14所示;⑥启动机床主轴并读取千分表的变化值,其读数最大差值则为设备主轴轴向窜动量;注意：千分表测头应触及检验棒端面中心处,以避免检验棒端面跳动的影响;应在机床的所有工作主轴上进行检验;图8-1-14主轴轴向窜动检测安装示意图9主轴锥孔的径向跳动检测方法加工中心主轴锥孔径向跳动量过大会导致刀杆和铣刀径向跳动及摆差增大,铣槽时会引起槽宽超差或产生锥度；同时可导致加工会引起加工孔的尺寸、圆度和圆柱度超差圆变成椭圆,在使用小直径刀具加工时甚至会损坏刀具;所以机床出厂前和设备验收时都要对主轴锥孔的径向跳动进行检测;根据国家标准可知,主轴的轴向窜动检测允差为：靠近主轴端部为,距主轴端部300mm处为;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动机床坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒靠近主轴端部侧面母线图8-1-15的a位置;⑥起动机床主轴并读取千分表的变化值,其读数最大差值则为设备主轴锥孔近端径向跳动量;图8-1-15 主轴径向跳动检测安装示意图⑦移动机床坐标轴使千分表测头触及检验棒距主轴端部300mm处侧面图8-1-15的b位置,再读取千分表的变化值,其读数最大差值则为设备主轴锥孔远端径向跳动量;注意：由于千分表测头上受到侧面的推力,检验结果可能受影响,为了避免误差,测头应严格对准旋转面的轴线;应在机床的所有工作主轴上进行检验,检验时主轴应至少旋转两整圈;10主轴轴线与Z轴轴线运动间的平行度检测方法加工中心主轴轴线和Z轴轴线运动间的平行度误差过大会导致加工零件的表面粗糙度增大,在孔加工时会引起加工孔的尺寸和形状超差比如圆变成椭圆;所以机床出厂前和设备验收时都要对主轴轴线和Z轴轴线运动间的平行度进行检测;根据国家标准可知,主轴轴线与Z轴轴线运动间的平行度检测允差为：在平行于Y轴轴线的Y-Z垂直平面内300mm测量长度上为,在平行于X轴轴线的Z-X垂直平面内300mm测量长度上为;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动机床坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒侧面母线,检测安装示意图如图8-1-16所示;aY-Z垂直平面内 bZ-X垂直平面内图8-1-16 主轴轴线和Z轴轴线平行度检测安装示意图⑥移动机床Z轴使千分表从靠近主轴端部移动到距主轴端部300mm处,读取千分表的变化值,其读数最大差值则为设备主轴轴线和Z轴轴线运动间的平行度;注意：X轴轴线应置于行程的中间位置;11主轴轴线与X轴、Y轴轴线运动间的垂直度检测方法加工中心主轴轴线与X轴、Y轴轴线运动间的垂直度误差过大会导致铣削轮廓产生锥度,影响加工零件的平面度和表面粗糙度,在孔加工时会引起加工孔的尺寸、圆度和圆柱度超差圆变成椭圆;所以机床出厂前和设备验收时都要对主轴轴线与X 轴、Y轴轴线运动间的垂直度进行检测;根据国家标准可知,主轴轴线与X轴、Y轴轴线运动间的垂直度检测允差为：300mm;具体检测方法如下：①将平尺和机床工作台表面擦拭干净,将平尺放置在机床工作台中间位置X或Y方向;②将专用支架装好并安装在机床主轴上;③将千分表安装在专用支架表架上,移动机床坐标轴使千分表测头垂直压向平尺;检测安装示意图如图8-1-l7所示;a主轴轴线与X轴轴线垂直度 b主轴轴线与Y轴轴线垂直度图8-1-17 主轴轴线垂直度检测安装示意图④手动旋转机床主轴180°,读取千分表的变化值,其读数最大差值则为设备主轴轴线与X轴、Y轴轴线运动间的垂直度;注意：如果可能,Y轴轴线和Z轴轴线锁紧;平尺应平行于X轴或Y轴轴线放置;为了参考和修正方便,应记录α值是小于、等于还是大于90°;12工作台面的平面度检测方法平面度指在规定的测量范围内,当所有点被包含在与该平面的总方向平行并相距给定值的两个平面内时,认为该面是平的;平面度检测时所使用的工具主要有自准直仪、精密水平仪和实物标准如平板、平尺等;根据国家标准可知,工作台面的平面度检测允差为：L≤500mm时,为；500mm＜L≤800mm时,为；800mm＜L≤1250mm时,为；1250mm＜L≤2000mm时,为；在任意300mm测量长度上为其中L为工作台托板的较短边的长度;具体检测方法如下：①将机床工作台移到中间位置,并将水平仪和机床工作台擦拭干净;②将水平仪放置在被检平面上,按照图8-1-18所示规定方向移动;③记录所测得的数据并进行数据处理,最终得出平面度数值;图8-1-18 工作台平面度检测注意：X轴轴线和Z轴轴线应置于其行程中间位置;回转工作台面的平面度应检验两次,一次回转工作台锁紧,一次不锁紧如适用的话,两次测定的偏差均应符合允差要求;13工作台面与X轴轴线运动间的平行度检测根据国家标准可知,工作台面与X轴轴线运动间的平行度检测允差为：X≤500mm时,为；500mm＜X≤800mm时,为；800mm＜X≤1250mm时,为；1250mm＜X≤2000mm时,为;具体检测方法如下：①将量块、平尺和机床工作台表面擦拭干净,将一对等高量块放置在机床工作台中间位置,将平尺放置在量块上X方向;②将磁性表座组装好并吸附在机床主轴箱上;③将千分表安装在磁性表座表架上;④找正平尺,使平尺与X轴平行;⑤移动X轴,使千分表测头从Z向垂直触及平尺工作面,安装示意图如图8-1-19a所示;a工作台面与X轴轴线平行度检测 b工作台面与Y轴轴线平行度检测图8-1-19 工作台面与坐标轴轴线运动间的平行度检测安装示意图⑥移动机床X轴并读取千分表的变化值,其读数最大差值则为设备台面与X轴轴线的平行度;14工作台面与Y轴轴线运动间的平行度检测根据国家标准可知,工作台面与Y轴轴线运动间的平行度检测允差为：Y≤500mm时,为；500mm＜Y≤800mm时,为；800mm＜Y≤1250mm时,为；1250mm＜Y≤2000mm时,为;检测实施步骤可参照l3“工作台面与X轴轴线运动间的平行度检测”步骤,安装示意图如图8-1-19b所示;15工作台面与Z轴轴线运动间的垂直度检测根据国家标准可知,工作台面与Z轴轴线运动间的垂直度检测允差为：在500mm测量长度上为;检测实施步骤可参照l3工作台面与X轴轴线运动间的平行度检测”步骤,安装示意图如图8-1-20所示;aZ-X垂直平面内 bY-Z垂直平面内图8-1-20 工作台面与Z轴轴线运动间的垂直度检测安装示意图注意：①矩形角尺、角尺或圆柱角尺应置于工作台的中央位置;②如主轴能锁紧,则指示器、显微镜或干涉仪可装在主轴上,否则检验工具应装在机床的主轴箱上;③指示器测头近似地置于刀具的工作位置,可在平行于工作台面放置的矩形角尺上进行测量;④回转工作台应在互成90°的4个回转位置处测量;16工作台基准T形槽与X轴轴线运动间的平行度检测方法工作台基准T形槽与X轴轴线运动间的平行度检测实施步骤如下：①将机床工作台移动到各坐标轴中间位置;②将标准销、矩形角尺和机床工作台表面及T形槽擦拭干净;③将标准销插入到机床T形槽内;④将矩形角尺沿X方向侧面紧靠标准销放置在机床工作台中间位置;⑤将磁性表座组装好并吸附在机床主轴或主轴箱上;⑥将千分表安装在磁性表座表架上,使千分表测头触及矩形角尺Y轴方向,安装示意图如图8-1-21所示;图8-1-21 工作台基准T形槽与X轴轴线运动间的平行度检测安装示意图⑦移动机床坐标轴X轴,并读取千分表的变化值,其读数最大差值则为设备基准T形槽和X轴轴线运动间的平行度;注意：①如果可能,Y轴轴线锁紧;②如主轴能锁紧,则千分表可安装在机床主轴上,否则千分表应安装在机床主轴箱上;③测量前应将机床工作台移动到坐标轴中间位置,并把矩形角尺放在工作台的中间位置;④定位销应与T形槽紧密接触;⑤矩形角尺应与定位销紧密接触;。

KIWA立式加工中心KCW-10V技术说明书株式会社 纪和机械目 录一、 机床外观照片二、 KCW-10V机床主要特点三、 机规格表四、 机床标准配件五、 数控系统标准配置六、 技术培训七、 安裝、调试、验收八、 售后服务一、机床外观照片二、机床主要特点：KIWA KCW-10V结构图1． KCW－10床身、主轴等关键部件均采用米汉纳（密烘）铸件。

铸件结构采用一体成型技术，箱体结构，加工上采用日本原装大型五面体加工机，一次装夹加工完成，机床具有高刚性、高强度，几何形体精度极佳。

并能保证机床长期的稳定性和高精度。
