2钻具内防喷控制装置钻井过程中，当井发生溢流井涌时，为了防止地层流体以及钻井液沿钻柱水眼向上喷出损坏水龙带而导致井喷，需要使用钻具内防喷工具来控制钻柱内压力。
钻具内防喷工具主要有方钻杆上下旋塞、钻具止回阀、钻具旁通阀等。
2.1方钻杆上、下旋塞阀方钻杆旋塞阀也叫做方钻杆考克或钻杆安全阀。
方钻杆上旋塞阀位于方钻杆的上部，左旋螺纹；方钻杆下旋塞阀位于方钻杆的下部，右旋螺纹。
上下旋塞的结构相同，都采用球阀结构，控制方式采用手控（用扳手），按要求转动90°即可以实现开关。
目前塔里木探区所使用的旋塞规格见表2.1。
表2.1 塔里木探区旋塞规格一览表方钻杆旋塞的使用要求其额定工作压力与现场防喷器工作压力级别相一致；为防止钻柱内部压力损耗，旋塞内径应大于或等于方钻杆内径；试压标准为在额定工作压力状态下进行密封试压，稳压30分钟，压降不小于0.5Mpa为合格。
旋塞主要结构如图2.1。
2.2钻具止回阀钻具止回阀是一种重要的钻具内防喷工具。
一般主要有以下几种：箭型止回阀、投入式止回阀、活门式止回阀（浮阀）、浮球式止回阀等。
2.2.1箭形止回阀产品型号表示法（SY5215-87）结构与特点这种回压阀由本体、压帽、盘根盒、密封箭、下座等组成，如图 2.2。
当发生回流时，箭形阀芯紧压阀座，液体不能通过止回阀向上流。
钻井液正常循环时，箭形阀芯落到下支座，钻井液无压降地通过止回阀。
目前塔里木探区所使用的箭型止回阀规格见表2.2。
表2.2塔里木探区箭型止回阀规格一览表2.2.2投入式止回阀投入式止回阀是一种钻柱内防喷器。
它不仅用于防喷，也可用于海上各种钻井浮动装置上切割钻杆的作业。
该工具带有一个就位接头，接在钻柱需要的部位下入井内，一便回压阀就位。
投掷式回压阀是一只重型单流阀，具有一定重量，只要投入就能自动地在就位接头处就位。
主要包括阀体、卡瓦体、牙块、堵塞器、钢球和弹簧等，其结构如图：使用方法：1.钻开高压油气层之前将就位接头接到钻柱的预计位置。

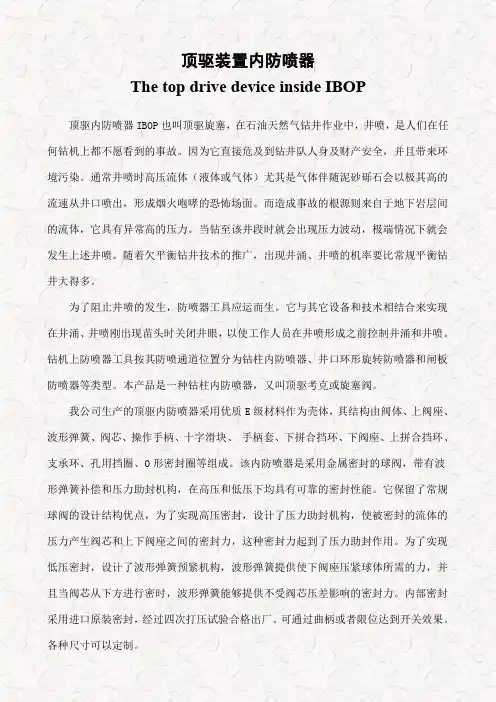

顶驱装置内防喷器The top drive device inside IBOP顶驱内防喷器IBOP也叫顶驱旋塞，在石油天然气钻井作业中，井喷，是人们在任何钻机上都不愿看到的事故。
因为它直接危及到钻井队人身及财产安全，并且带来环境污染。
通常井喷时高压流体（液体或气体）尤其是气体伴随泥砂砾石会以极其高的流速从井口喷出，形成烟火咆哮的恐怖场面。
而造成事故的根源则来自于地下岩层间的流体，它具有异常高的压力。
当钻至该井段时就会出现压力波动，极端情况下就会发生上述井喷。
随着欠平衡钻井技术的推广，出现井涌、井喷的机率要比常规平衡钻井大得多。
为了阻止井喷的发生，防喷器工具应运而生。
它与其它设备和技术相结合来实现在井涌、井喷刚出现苗头时关闭井眼，以使工作人员在井喷形成之前控制井涌和井喷。
钻机上防喷器工具按其防喷通道位置分为钻柱内防喷器、井口环形旋转防喷器和闸板防喷器等类型。
本产品是一种钻柱内防喷器，又叫顶驱考克或旋塞阀。
我公司生产的顶驱内防喷器采用优质E级材料作为壳体，其结构由阀体、上阀座、波形弹簧、阀芯、操作手柄、十字滑块、手柄套、下拼合挡环、下阀座、上拼合挡环、支承环、孔用挡圈、O形密封圈等组成。
该内防喷器是采用金属密封的球阀，带有波形弹簧补偿和压力助封机构，在高压和低压下均具有可靠的密封性能。
它保留了常规球阀的设计结构优点，为了实现高压密封，设计了压力助封机构，使被密封的流体的压力产生阀芯和上下阀座之间的密封力，这种密封力起到了压力助封作用。
为了实现低压密封，设计了波形弹簧预紧机构，波形弹簧提供使下阀座压紧球体所需的力，并且当阀芯从下方进行密时，波形弹簧能够提供不受阀芯压差影响的密封力。
内部密封采用进口原装密封，经过四次打压试验合格出厂。
可通过曲柄或者限位达到开关效果。
各种尺寸可以定制。
钻井内防喷工具管理办法1. 背景介绍钻井过程中，容易发生喷漏事故，对工作人员和设备的安全造成极大威胁。
为了保证钻井安全和防止漏失，使用防喷工具是必不可少的。
然而，防喷工具的管理却是一项具有挑战性的任务，因此需要制定严格的管理办法，保证钻井作业的顺利进行和工作人员的安全。
2. 防喷工具的种类常见的钻井内防喷工具包括：钻头进口防喷器、钻铤口防喷器、钻铤柱防喷器、套管着眼点防喷器等。
对于每种防喷工具，都需要制定明确的使用标准和操作规程，在钻井作业中充分发挥防喷作用。
3. 防喷工具的管理办法3.1 管理责任制防喷工具的管理应建立责任制，明确各级负责人的责任和职责。
钻井队长和井下工作人员应熟悉防喷工具的类型、使用方式、维护等知识，确保防喷工具的正确使用。
3.2 防喷工具的配备钻井装备应确保防喷工具的配备充足，防喷工具的品质应符合国家标准或行业标准。
运用防喷工具时，应按照其配备间距和间隔，进行正确操作。
3.3 防喷工具的维护防喷工具的维护是防止钻井事故的重要环节。
井下作业人员应做好防喷工具的日常维护，检查防喷工具的使用状态、防喷效果和设备情况，确保设备的完好和正常使用。
3.4 防喷工具的操作规程钻井作业中，需要对防喷工具进行正确操作。
操作人员应检查防喷工具的完整性、装配，确保正常工作。
在使用防喷工具时，应留足安全距离，保护身体和设备不受损伤。
3.5 防喷工具的记录与统计在钻井作业过程中，应对防喷工具的使用情况进行记录和统计。
记录防喷工具配备、使用情况、操作人员、维护日期、防喷效果等信息，用于分析事故原因，进行安全管理决策。
4. 结论防喷工具的管理对于钻井安全和工作人员的生命安全具有至关重要的作用。
建立完善的防喷工具管理办法，对于钻井作业具有重要意义。
应按照以上管理办法进行科学管理，确保钻井作业的顺利进行和工作人员的安全。
