o型密封圈尺寸数据

O型密封圈尺寸规格表以下是O型密封圈的尺寸规格表。

该表包括了不同内径和型号的O圈，以及其沟槽内径、沟槽外径、深度和宽度等详细信息。

内径（mm）| 型号 | 径（mm）| 沟槽内径/沟槽外径（mm）| 深度/宽度（mm）5.3 | 1.8 | 1.8 | 3.7/4.8 | 5.3X1.8/1.285.6 | 1.8 | 1.8 | 4.0/5.2 | 5.6X1.8/1.286.0 | 1.8 | 1.8 | 4.4/5.7 | 6.0X1.8/1.286.3 | 1.8 | 1.8 | 4.7/6.2 | 6.3X1.8/1.286.7 | 1.8 | 1.8 | 5.1/8.9 | 6.7X1.8/1.286.9 | 1.8 | 1.8 | 5.3/9.2 | 6.9X1.8/1.287.1 | 1.8 | 1.8 | 5.5/9.6 | 7.1X1.8/1.287.5 | 1.8 | 1.8 | 5.9/9.9 | 7.5X1.8/1.288.0 | 1.8 | 1.8 | 6.4/10.3 | 8.0X1.8/1.287.1 | 2.65 | 1.97 | 5.5/10.7 | 7.1X2.65/1.977.5 | 2.65 | 1.97 | 5.9/11.1 | 7.5X2.65/1.978.0 | 2.65 | 1.97 | 6.2/11.6 | 8.0X2.65/1.978.5 | 2.65 | 1.97 | 8.9/12.4 | 8.5X2.65/2.69.0 | 2.65 | 1.97 | 9.2/12.8 | 9.0X2.65/2.69.5 | 2.65 | 1.97 | 9.6/13.3 | 9.5X2.65/2.610.0 | 2.65 | 1.97 | 9.9/13.8 | 10.0X2.65/2.610.6 | 2.65 | 1.97 | 10.3/14.3 | 10.6X2.65/2.611.2 | 2.65 | 1.97 | 10.5/14.8 | 11.2X2.65/2.611.8 | 2.65 | 1.97 | 10.7/15.3 | 11.8X2.65/2.612.5 | 2.65 | 1.97 | 11.1/15.9 | 12.5X2.65/2.613.2 | 2.65 | 1.97 | 11.6/16.5 | 13.2X2.65/2.614.0 | 2.65 | 1.97 | 12.4/17.1 | 14.0X2.65/2.615.0 | 2.65 | 1.97 | 12.8/17.8 | 15.0X2.65/2.616.0 | 2.65 | 1.97 | 13.3/18.5 | 16.0X2.65/2.617.0 | 2.65 | 1.97 | 13.8/19.3 | 17.0X2.65/2.618.0 | 2.65 | 1.97 | 14.3/20.3 | 18.0X2.65/2.619.0 | 2.65 | 1.97 | 14.8/21.3 | 19.0X2.65/2.620.0 | 2.65 | 1.97 | 15.3/22.3 | 20.0X2.65/2.621.2 | 2.65 | 1.97 | 15.9/23.3 | 21.2X2.65/2.6上表列出了不同内径和型号的O型密封圈的详细尺寸规格，包括沟槽内径、沟槽外径、深度和宽度等信息。

o型密封圈规格表O型密封圈是一种广泛应用于机械设备中的密封元件，其主要作用是补偿机械设备的装配间隙、防止介质泄漏以及防止粉尘等外部杂质进入机器内部。

O型密封圈的规格表是密封圈的一个重要参数，不同规格的O型密封圈可以用于不同的机械设备中。

下面，本文将对O型密封圈的规格表进行介绍。

1. O型密封圈的基本参数O型密封圈的基本参数包括内径、外径、截面直径、线径等。

其规格一般以内径x截面直径表示，例如20x2表示内径为20mm，截面直径为2mm的O型密封圈。

当然，不同国家的生产厂家其命名方式可能有所不同。

除了上述基本参数外，O型密封圈还有一些特殊参数，例如相关标准、材料、硬度等。

2. O型密封圈的材料分类根据O型密封圈所使用的材料不同，其性能也会有所差异。

O型密封圈的材料一般可分为橡胶和塑料两大类。

2.1 橡胶类橡胶类的O型密封圈具有较高的弹性和耐热性能，在机械设备的应用中得到了广泛的应用。

常见的橡胶材料包括NBR、CR、EPDM等。

其中，NBR材料的O型密封圈具有优异的耐油性能，可用于石油、汽油、柴油等油品的密封，而CR材料的O型密封圈则具有优异的耐热、耐寒性能，可用于航空、航天器的密封。

2.2 塑料类塑料类的O型密封圈尺寸的规格表相对较小，而其具有良好的耐腐蚀性和绝缘性能，适用于机器设备和管路的不同连接处。

常见的塑料材料包括PVDF、PTFE等。

其中，PVDF材料的O型密封圈具有优异的耐酸、耐腐蚀性能，常用于化工、医药等场合的密封。

3. O型密封圈的基本生产工艺O型密封圈的生产工艺一般包括以下几个步骤：3.1 材料准备O型密封圈的制作材料在准备时必须进行混合、揉合、批量制备等，确保材料的统一性和稳定性。

3.2 模具制作模具是O型密封圈生产的重要工具之一，其材质一般为硅胶或金属。

制造模具的过程包括铣削、切割、打磨等工艺。

3.3 模具注塑O型密封圈的生产过程中需要使用到注塑机器设备，将材料注入到已经准备好的模具中，通过注塑使材料变形。

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工业领域。

为了确保O型密封圈的密封效果和使用寿命，需要了解其沟槽尺寸数据以及相关的技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以便读者更好地了解和应用。

一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽尺寸的基本要求O型密封圈的沟槽尺寸应符合以下基本要求：- 沟槽底部的直径应与密封圈的内径相等，确保密封圈能够完全嵌入沟槽中。

- 沟槽的宽度应稍大于密封圈的截面直径，以确保密封圈能够紧密贴合沟槽壁，并保持良好的密封效果。

- 沟槽的深度应适当，以确保密封圈在压缩后能够具有合适的预紧力。

2. O型密封圈沟槽尺寸的设计原则O型密封圈沟槽尺寸的设计应考虑以下原则：- 沟槽的形状应为圆形或矩形，以便密封圈能够均匀受力，避免产生局部应力集中。

- 沟槽的角度应适当，一般为30°-45°，以便密封圈能够顺利安装和拆卸。

- 沟槽的表面粗糙度应符合相关标准要求，以确保密封圈与沟槽壁之间的密封性能。

3. O型密封圈沟槽尺寸的常用规格根据不同的应用需求，O型密封圈沟槽尺寸有多种规格可供选择。

以下是常用的几种规格：- O型密封圈沟槽尺寸为1.78mm x 2.62mm，适用于小型设备和仪器的密封。

- O型密封圈沟槽尺寸为3.53mm x 5.33mm，适用于一般机械设备的密封。

- O型密封圈沟槽尺寸为5.33mm x 7.00mm，适用于大型设备和工业领域的密封。

二、O型密封圈的技术数据1. O型密封圈的材料选择O型密封圈的材料选择应根据具体的工作环境和使用要求来确定。

常见的材料包括橡胶、硅胶、丁腈橡胶等。

不同材料具有不同的耐温、耐化学品和耐磨性能，需要根据实际情况进行选择。

2. O型密封圈的耐温范围不同材料的O型密封圈具有不同的耐温范围。

一般来说，橡胶密封圈的耐温范围为-40℃至+120℃，硅胶密封圈的耐温范围为-60℃至+230℃，丁腈橡胶密封圈的耐温范围为-30℃至+100℃。

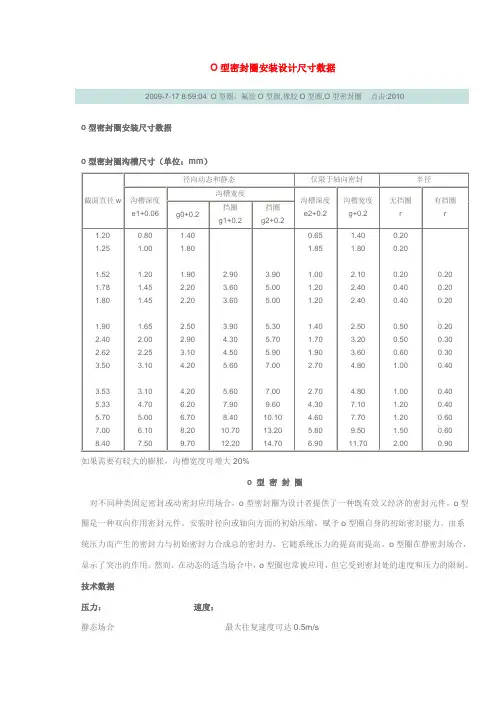

O型密封圈安装设计尺寸数据2009-7-17 8:59:04 O型圈，氟胶O型圈,橡胶O型圈,O型密封圈点击:2010o型密封圈安装尺寸数据o型密封圈沟槽尺寸（单位：mm）如果需要有较大的膨胀，沟槽宽度可增大20%o 型密封圈对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。
