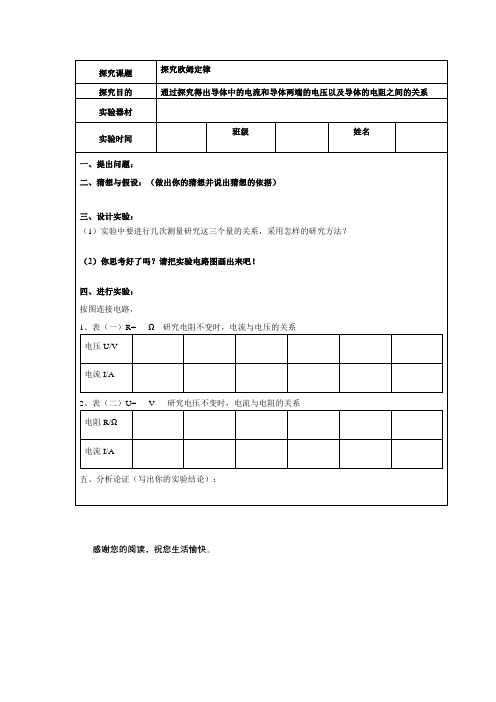

探究欧姆定律实验报告单

欧姆定律实验报告引言在物理学中，欧姆定律是基本的电学定律之一。

它描述了电流、电压和电阻之间的关系，为理解和解释电路中的现象提供了重要的基础。

本实验旨在通过测量电流和电压的关系，验证欧姆定律，并通过实验数据探讨一些与电路中的参数相关的概念。

实验装置和步骤在实验中，我们将使用一个直流电源、一根电阻丝、一个电流表和一个电压表。

首先，将电阻丝连接到电源的两端，注意确保良好的电阻接触。

然后，将电流表串联到电路中以测量电路中的电流。

最后，将电压表并联到电路中以测量电路中的电压。

在本实验中，我们将改变电流的大小，同时记录电压的变化。

实验结果和数据分析我们依次将电流增加并记录相应的电压值。

实验数据如下：电流 (A) 电压 (V)0.2 1.00.4 2.00.6 3.00.8 4.01.0 5.0根据欧姆定律，电流和电压之间的关系可以用以下公式表示：U = IR,其中，U代表电压，I代表电流，R代表电阻。

根据数据绘制I-U曲线，我们可以看出在不同的电流下，电压呈线性增长。

这验证了欧姆定律在我们的实验中的可靠性。

在这个实验中，我们还可以观察到当电流增加时，电压也随之增加。

这是因为当电流流过电阻时，电阻会阻碍电流的流动，并通过耗散电能来维持电路的稳定状态。

根据欧姆定律的公式可知，当电流增加时，电阻保持恒定，电压也会相应增加。

在实际电路中，电阻常常用来调节电流的流动。

根据实验结果，我们可以得出结论：电流大小取决于电阻大小以及电压的大小。

当电压恒定时，电流随电阻的增加而减小。

当电阻恒定时，电流随电压的增加而增加。

结论通过本次实验，我们成功验证了欧姆定律在电路中的应用。

实验数据和分析结果表明，欧姆定律能够准确地描述电流、电压和电阻之间的关系。

通过测量电流和电压的变化，我们能够更好地理解电路中的参数和性质。

电阻的大小和电压的变化对电流的流动有着重要的影响。

这些发现使我们更深入地认识了电学的基本原理，为将来更复杂的电路设计和应用奠定了基础。

欧姆定律、测量小灯泡的电阻实验报告
组别：成员：、、、成绩：一：实验仪器（型号，规格）
1. 2. 3. 4 .
5. 6. 7. 8.
二：实验过程（提示：需要多次测量，要用到什么仪器？）
实验一：导体两端电压与电流之间的规律
1.请画出你的
实验电路图
2.记录数据（请把相关数据填入下列表格中，注意带单位）
实验二：测量小灯泡的电阻
R=U/I）（请把位）
相关数据填入下列表格中，注意带单
思考：由实验一我们可以看出，无论电压和电流如何变化，定值电阻算出来
都（）；而实验二我们看出，算出来小灯泡的电阻都在（）为什么呢？？。

实验1 欧姆定律的验证班级姓名一、实验目的1. 掌握电路中电压、电流和电阻三个基本量之间的相互关系。

2. 知道电路中电压、电流和电阻三个基本量之间的内在规律。

3. 学会用YL-NT-Ⅲ型电工实验装置测量直流电路的电压和电流。

二、原理说明欧姆定律是电路的基本定律之一，它反映了电路中电压、电流和电阻等基本物理量之间的关系。

欧姆定律分为两部分研究：不包含电源，只有电阻的部分电路，称为部分电路欧姆定律：电路中的电流I与电阻两端的电压U成正比，与电阻R成反比；含有电源和负载的闭和电路称为全电路欧姆定律：闭和电路中的电流与电源电动势成正比，与电路的总电阻成反比。

三、实验设备序号名称型号与规格数量备注1 直流可调稳压电源0~30V 12 直流数字毫安表0~2000mA 13 直流数字电压表0~200V 14 电路基础实训(一) R若干个、R P 1 YL-NT-Ⅲ型电工实验装置四、实验内容1.指导学生按图所示接好电路，检查无误后接通电源。

2.保持待测电阻R=1KΩ不变，通过改变滑动变阻器R P的电阻（为了测量、计算方便，按下表中的电压值来调整R P），从而改变R两端的电压，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-1；试验次数 1 2 3 4 5电压/V 3 6 9 12 15电流/mA电阻/Ω比较实验数据，可知：3.将待测电阻R分别取表中各值，通过调节滑动变阻器R P的电阻，保持R两端的电压不变，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-2。

表1-2 电流与电阻的关系比较实验数据，可知：五、实训注意事项1．实验所需的电压源，在开启电源开关前，应将电压源的输出细调旋钮调至最小，接通电源后，再根据需要缓慢调节。

2．直流毫安表应与被测电路串联使用，并且要注意极性与量程的合理选择。

3．实验过程中，注意观察电源和电阻变化时，直流毫安表的变化情况。

六、思考题1. 已知某灯泡两端电压为220V，灯泡的电阻为1210Ω，那流过灯泡的电流为多少？七、实验报告1. 总结欧姆定律。

一、实验目的1. 理解欧姆定律的基本原理，即电流与电压、电阻之间的关系。

2. 通过仿真实验，验证欧姆定律的正确性。

3. 学习使用仿真软件进行电路实验，提高实验技能。

二、实验原理欧姆定律表明，在恒定温度下，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

其数学表达式为：I = U/R，其中I为电流，U为电压，R为电阻。

三、实验器材1. 仿真软件：Multisim或LTspice等。

2. 电路元件：电源、电阻、电流表、电压表、导线等。

四、实验步骤1. 打开仿真软件，新建一个电路文件。

2. 在电路窗口中，添加电源、电阻、电流表、电压表等元件。

3. 根据电路原理图，连接各元件，确保电路连接正确。

4. 设置电源电压和电阻值，根据需要调整参数。

5. 运行仿真，观察电流表和电压表的读数。

6. 记录实验数据，包括电压、电流和电阻值。

7. 分析实验数据，验证欧姆定律的正确性。

五、实验数据实验次数 | 电压U (V) | 电阻R (Ω) | 电流I (A)------- | -------- | -------- | --------1 | 5 | 10 | 0.52 | 10 | 20 | 0.253 | 15 | 30 | 0.1667六、实验结果与分析根据实验数据，可以得出以下结论：1. 在实验1中，电压U为5V，电阻R为10Ω，根据欧姆定律，电流I应为0.5A。

实验结果显示，电流I为0.5A，与理论值一致，验证了欧姆定律的正确性。

2. 在实验2中，电压U为10V，电阻R为20Ω，根据欧姆定律，电流I应为0.25A。

实验结果显示，电流I为0.25A，与理论值一致，进一步验证了欧姆定律的正确性。

3. 在实验3中，电压U为15V，电阻R为30Ω，根据欧姆定律，电流I应为0.1667A。

实验结果显示，电流I为0.1667A，与理论值一致，再次验证了欧姆定律的正确性。

七、实验误差分析1. 仿真软件的精度：仿真软件的精度可能会对实验结果产生影响，但一般情况下，仿真软件的精度较高，对实验结果的影响较小。

课题：14.3 欧姆定律的应用 ----伏安法测电阻实验报告班级 姓名 一、探究小灯泡工作时的电阻实验目的：研究小灯泡在不同工作状态下的电阻 实验原理： 。

实验电路图：请在右边框内画出你的实验电路图。

实验步骤：1、在你设计的电路图中标出电源的正负极、电流表和电压表的正负接线柱。

2、按照你设计的电路图连接电路。

（注意：从电源正极开始，顺次连接到电源的负极；在连接电路的过程中，开关必须处于 状态。

注意选择电流表合适的量程。

）3、连接好后，再次对照电路图检查一遍。

闭合开关前，滑动变阻器的滑片要移到 的位置。

确认无误后，快速试触开关，观察电流表和电压表的指针是否正常偏转。

4、闭合开关，调节滑动变阻器，使小灯泡分别处于不亮、灯丝暗红、微弱发光和正常发光四种不同个状态，记录对应的电压表和电流表的示数，记入表格中。

实验记录： 一、将你的实验数据记录在右侧的表格中。

二、请你把第四次实验中，两电表选用的接线柱和指针的位置记录在下图中。

分析与论证：根据实验的数据，讨论回答课本85页活动1中的3个问题。

实验结论：小灯泡在不同发光状态下，灯丝电阻是 的。

（填“不变”或“变化”），这是因为小灯泡在不同的实验次序 电压U/V 电流I/A 电阻R/Ω 灯泡亮度1不亮2 灯丝暗红3 微弱发光 42.5正常发光图1发光状态下， 变化较大。

二、伏安法测定值电阻实验目的：学会用伏安法测电阻。

实验原理： 实验电路图：如图1 实验步骤：1、在图1中标出电源的正负极、电流表和电压表的正负接线柱。

2、按照图1连接电路。

（注意：从电源正极开始，顺次连接到电源的负极；在连接电路的过程中，开关必须处于 状态。

注意选择电流表合适的量程。

）3、连接好后，再次对照电路图检查一遍。

闭合开关前，滑动变阻器的滑片要移到 的位置。

确认无误后，快速试触开关，观察电流表和电压表的指针是否正常偏转。

4、闭合开关，调节滑动变阻器，使电压表读数分别为1.0V,1.5V,2.0V,2.5V,读出对应的电流表的示数，记录在下表中。

欧姆定律的验证及应用报告欧姆定律是电学中最基本、最重要的定律之一，它描述了电路中电流和电压之间的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I = V/R，其中I代表电流，V代表电压，R代表电阻。

为了验证欧姆定律，我们可以进行实验。

具体步骤如下：1. 准备实验所需材料和器件：电源、电阻、导线、电流表、电压表。

2. 将电源连接到电路中，通过导线连接电源的正极和电阻的一端，再通过导线连接电阻的另一端和电流表的一端。

3. 通过导线将电流表的另一端连接到电源的负极，形成闭合电路。

4. 通过导线将电压表的引线连接到电源正负极和电阻的两端，测量电压的值。

5. 打开电源，调整电源的电压，并记录电流表和电压表上的数值。

6. 将不同数值的电阻接入电路，重复步骤5，记录不同电阻下的电流和电压。

通过实验测量的数据可以计算电流和电压之间的比值，验证欧姆定律。

例如，我们可以计算不同电阻下的电流值与电压值的比值，看是否接近于固定的数值，即常被称为电阻的欧姆值。

另外，欧姆定律具有广泛的应用。

以下是几个常见的应用场景：1. 用于计算电路中的电流：根据欧姆定律，我们可以通过测量电压和已知电阻值来计算电流的大小，这对于电路设计和故障排查非常重要。

2. 用于计算电阻值：如果我们已知电流和电压的数值，可以根据欧姆定律来计算电阻的数值。

这对于选择合适的电阻器件以及分析电路特性非常有用。

3. 用于分析电路中的功率：根据欧姆定律，我们可以用电流和电压的乘积来计算电路中的功率。

这对于电力系统设计和电力消耗的估算非常重要。

4. 用于设计和优化电路：欧姆定律提供了电流和电压之间的关系，可以用来设计和优化电路。

通过合理选择电阻值以及控制电流和电压的大小，可以提高电路的效率和性能。

总结来说，欧姆定律是电学中最基本的定律之一，通过实验可以验证该定律的准确性。

欧姆定律在电路分析、设计和优化以及计算功率等方面都有重要的应用。

电学电阻定律实验报告实验题目：电学电阻定律实验报告实验目的：1. 理解欧姆定律的基本概念和含义；2. 掌握电阻的测量方法；3. 研究电阻与电流、电压之间的关系。

实验原理：欧姆定律是电学中最基本的定律之一，它描述了电阻、电流和电压之间的关系。

根据欧姆定律，当电流通过一定长度和横截面积的金属导体时，导体两端的电压与通过导体的电流成正比。

即V = IR，其中V为电压，I为电流，R为电阻。

实验仪器和材料：1. 恒流电源；2. 变阻器；3. 电流表；4. 电压表；5. 导线。

实验步骤：1. 将电流表、电压表和变阻器按照电路图连接好，注意连接的正确性；2. 调节恒流电源的输出电流大小，使其保持在一个恒定值；3. 调节变阻器的阻值，记录下相应的电压和电流数值；4. 更换不同的变阻器，并重复步骤3，记录下相应的数据；5. 使用以上数据画出电阻与电流、电压之间的关系曲线。

实验结果与数据分析：根据实验步骤记录的数据，我们通过求解电阻R的值，可以得到电阻与电流、电压的关系。

通过将电阻R表示为电流I和电压V的比值，即R = V / I，我们可以验证欧姆定律V = IR。

实验过程中我们可以观察到，当电流增大时，电压也随之增大，且呈线性关系。

这与欧姆定律的描述一致，即电流通过导体时，导体两端的电压与电流成正比。

实验讨论和误差分析：在实验中可能存在一些误差，例如导线的电阻、电流表和电压表的测量误差等。

为减小误差，我们可以使用较精确的测量仪器，或者多次测量取平均值。

另外，在实验中要注意保持电路的连接稳定，以防止电阻值变化和误差的产生。

实验结论：通过本次实验，我们验证了欧姆定律：当电流通过一定长度和横截面积的金属导体时，导体两端的电压与通过导体的电流成正比。

实验结果与理论预期相符合，表明欧姆定律是符合实际的。

参考文献：1. 王琳等. 电学基本定律实验教程. 北京：高等教育出版社, 2016.2. 刘明等. 实验学电学. 上海：上海教育出版社, 2014.。

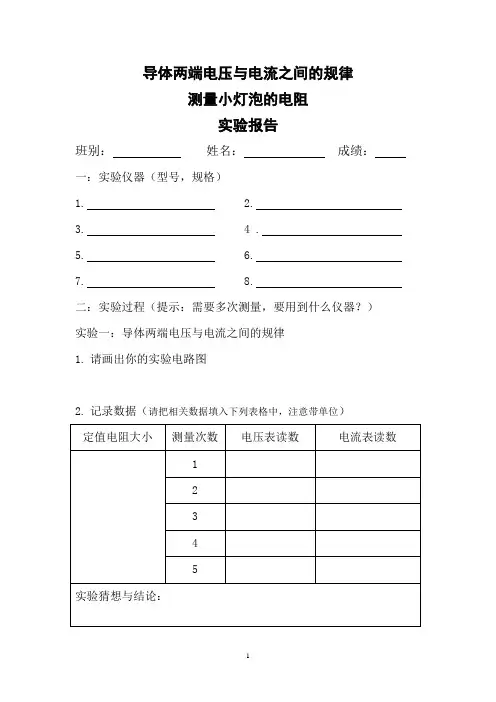

导体两端电压与电流之间的规律
测量小灯泡的电阻
实验报告
班别：姓名：成绩：
一：实验仪器（型号，规格）
1. 2.
3. 4 .
5. 6.
7. 8. 二：实验过程（提示：需要多次测量，要用到什么仪器？）
实验一：导体两端电压与电流之间的规律
1.请画出你的实验电路图
2.记录数据（请把相关数据填入下列表格中，注意带单位）
实验二：测量小灯泡的电阻（计算公式：R=U/I）
（请把相关数据填入下列表格中，注意带单位）
思考：由实验一我们可以看出，无论电压和电流如何变化，定值电阻算出来都（）；
而实验二我们看出，算出来小灯泡的电阻都在（）；
为什么呢？？？。
