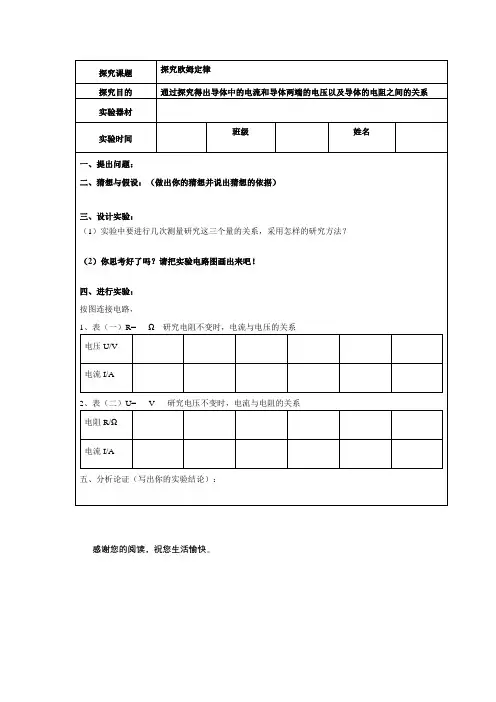

探究欧姆定律实验报告单

欧姆定律实验报告
本次实验旨在探究电阻与电流、电压之间的关系，验证欧姆定
律的正确性。

实验采用电路板、电阻、电压表、电流表等仪器进行。

首先，将电路板上的电阻连成一个电路，接上电源。

通过调节
电源电压，我们可以得到不同的电压值。

接下来，我们在电路中
加入电流表，通过调节电源电流，得到不同的电流值。

最后，通
过读取电表的数值，我们可以得到不同电阻下电流和电压的数值。

我们根据得到的数据绘制出了电路的电压与电流关系图，通过
图像我们可以清晰的观察到电流与电压成正比的关系。

这正是欧
姆定律所表明的规律。

欧姆定律可以通过公式V = IR来表示，在实验中，我们通过图像的呈现可以发现电阻与电压的关系呈现出线性，根据公式I =
V/R，也可得到I和R之间的线性关系。

因此，从实验结果来看，
欧姆定律的确是符合实际的。

但是，欧姆定律也有一定的局限性。

在高温下或特殊环境下，
电阻的数值有可能发生改变，而欧姆定律并不适用于非线性电阻。

除此之外，电源电压的改变也可能会对实验结果产生一定的影响，因此实验中需注意电压变化不要过大。

总的来说，本次实验对于验证欧姆定律的正确性有了相当的帮助。

此外，在实验过程中，我们也掌握了使用电流表、电压表等
电学仪器的方法，对我们以后的学习与科研工作都具有重要的意义。

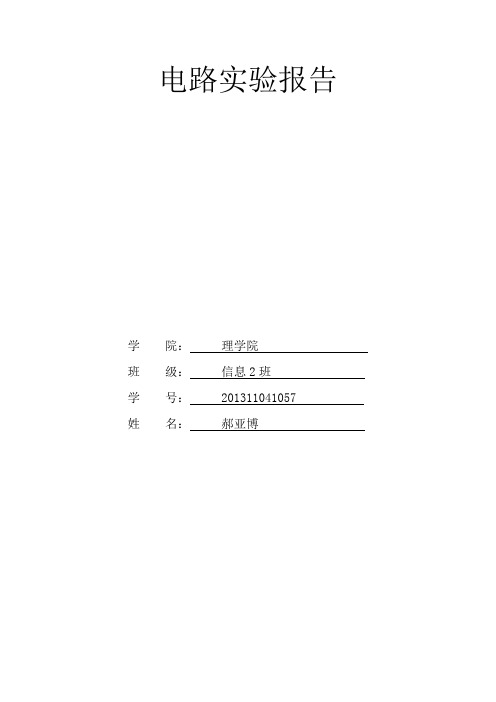

电路实验报告学院：理学院班级：信息2班学号： *************名：***实验一验证欧姆定律一．实验要求与目的（1）学习使用万用表测量电阻。

（2）验证欧姆定律。

二．实验原理欧姆定律叙述为：线性电阻两端的电压与流过的电流成正比，比例常数就是这个电阻元件的电阻值。

欧姆定律确定了线性电阻两端的电压与流过电阻的电流之间的关系。

其数学表达式为U=RI，式中，R为电阻的阻值（单位为Ω）；Ｉ为流过电阻的电流（单位为Ａ）；Ｕ为电阻两端的电压（单位为Ｖ）。

欧姆定律也可以表示为Ｉ＝Ｕ／Ｒ，这个关系式说明当电压一定时电流与电阻的阻值成反比，因此电阻阻值越大则流过的电流就越小。

如果把流过电阻的电流当成电阻两端电压的函数，画出Ｕ（Ｉ）特性曲线，便可确定电阻是线性的还是非线性的。

如果画出的特性曲线是一条直线，则电阻式线性的；否则就是非线性的。

三.实验步骤1. 元器件选取（1）电源：Place Source→POWER_SOURCES→DC_POWER,选取直流电源,设置电源电压为12V。

（2）接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。

（3）电阻：Place Basic→RESISTOR,选取R1=10Ω,R2=20Ω。

（4）数字万用表：从虚拟仪器工具栏调取XMM1。

（5）电流表：Place Indicators→AMMETER，选取电流表并设置为直流档。

2. 仿真实验电路图1 数字万用表测量电阻阻值的仿真实验电路及数字万用表面板图2 欧姆定律仿真电路及数字万用表面板四.仿真结果五．分析现象（1）测量电阻阻值的仿真分析①搭建图1所示的用数字万用表测量电阻阻值的仿真实验电路，数字万用表按图设置。

②单击仿真开关，激活电路，记录数字万用表显示的读数。

③将两次测量的读数与所选电阻的标称值进行比较，验证仿真结果。

（2）欧姆定律电路的仿真分析①搭建图2所示的欧姆定律仿真电路。

②单击仿真开关，激活电路，数字万用表和电流表均出现读数，记录电阻R1两端的电压值U和流过R的电流值I。

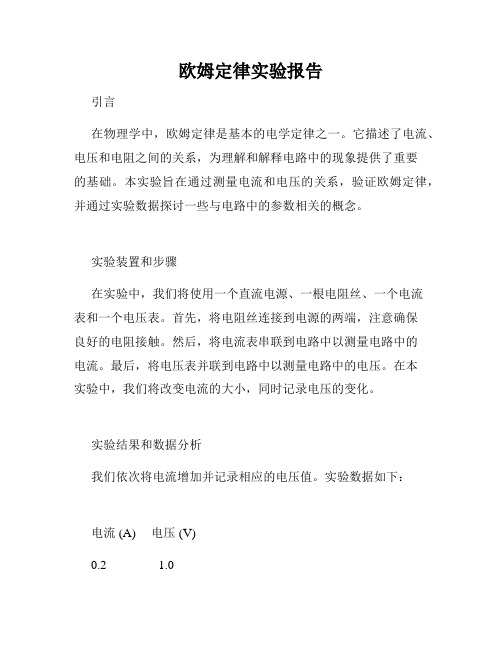

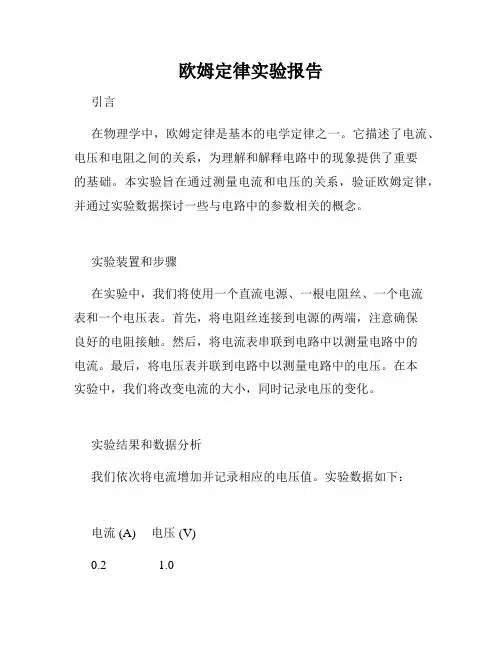

欧姆定律实验报告引言在物理学中，欧姆定律是基本的电学定律之一。

它描述了电流、电压和电阻之间的关系，为理解和解释电路中的现象提供了重要的基础。

本实验旨在通过测量电流和电压的关系，验证欧姆定律，并通过实验数据探讨一些与电路中的参数相关的概念。

实验装置和步骤在实验中，我们将使用一个直流电源、一根电阻丝、一个电流表和一个电压表。

首先，将电阻丝连接到电源的两端，注意确保良好的电阻接触。

然后，将电流表串联到电路中以测量电路中的电流。

最后，将电压表并联到电路中以测量电路中的电压。

在本实验中，我们将改变电流的大小，同时记录电压的变化。

实验结果和数据分析我们依次将电流增加并记录相应的电压值。

实验数据如下：电流 (A) 电压 (V)0.2 1.00.4 2.00.6 3.00.8 4.01.0 5.0根据欧姆定律，电流和电压之间的关系可以用以下公式表示：U = IR,其中，U代表电压，I代表电流，R代表电阻。

根据数据绘制I-U曲线，我们可以看出在不同的电流下，电压呈线性增长。

这验证了欧姆定律在我们的实验中的可靠性。

在这个实验中，我们还可以观察到当电流增加时，电压也随之增加。

这是因为当电流流过电阻时，电阻会阻碍电流的流动，并通过耗散电能来维持电路的稳定状态。

根据欧姆定律的公式可知，当电流增加时，电阻保持恒定，电压也会相应增加。

在实际电路中，电阻常常用来调节电流的流动。

根据实验结果，我们可以得出结论：电流大小取决于电阻大小以及电压的大小。

当电压恒定时，电流随电阻的增加而减小。

当电阻恒定时，电流随电压的增加而增加。

结论通过本次实验，我们成功验证了欧姆定律在电路中的应用。

实验数据和分析结果表明，欧姆定律能够准确地描述电流、电压和电阻之间的关系。

通过测量电流和电压的变化，我们能够更好地理解电路中的参数和性质。

电阻的大小和电压的变化对电流的流动有着重要的影响。

这些发现使我们更深入地认识了电学的基本原理，为将来更复杂的电路设计和应用奠定了基础。

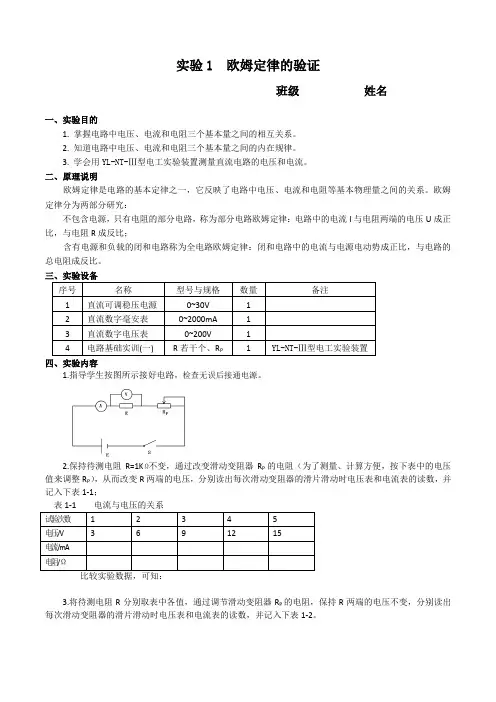

实验1 欧姆定律的验证班级姓名一、实验目的1. 掌握电路中电压、电流和电阻三个基本量之间的相互关系。

2. 知道电路中电压、电流和电阻三个基本量之间的内在规律。

3. 学会用YL-NT-Ⅲ型电工实验装置测量直流电路的电压和电流。

二、原理说明欧姆定律是电路的基本定律之一，它反映了电路中电压、电流和电阻等基本物理量之间的关系。

欧姆定律分为两部分研究：不包含电源，只有电阻的部分电路，称为部分电路欧姆定律：电路中的电流I与电阻两端的电压U成正比，与电阻R成反比；含有电源和负载的闭和电路称为全电路欧姆定律：闭和电路中的电流与电源电动势成正比，与电路的总电阻成反比。

三、实验设备序号名称型号与规格数量备注1 直流可调稳压电源0~30V 12 直流数字毫安表0~2000mA 13 直流数字电压表0~200V 14 电路基础实训(一) R若干个、R P 1 YL-NT-Ⅲ型电工实验装置四、实验内容1.指导学生按图所示接好电路，检查无误后接通电源。

2.保持待测电阻R=1KΩ不变，通过改变滑动变阻器R P的电阻（为了测量、计算方便，按下表中的电压值来调整R P），从而改变R两端的电压，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-1；试验次数 1 2 3 4 5电压/V 3 6 9 12 15电流/mA电阻/Ω比较实验数据，可知：3.将待测电阻R分别取表中各值，通过调节滑动变阻器R P的电阻，保持R两端的电压不变，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-2。

表1-2 电流与电阻的关系比较实验数据，可知：五、实训注意事项1．实验所需的电压源，在开启电源开关前，应将电压源的输出细调旋钮调至最小，接通电源后，再根据需要缓慢调节。

2．直流毫安表应与被测电路串联使用，并且要注意极性与量程的合理选择。

3．实验过程中，注意观察电源和电阻变化时，直流毫安表的变化情况。

六、思考题1. 已知某灯泡两端电压为220V，灯泡的电阻为1210Ω，那流过灯泡的电流为多少？七、实验报告1. 总结欧姆定律。

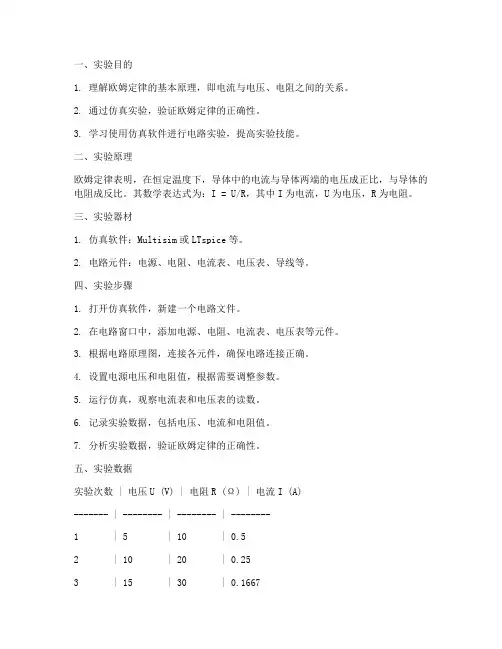

一、实验目的1. 理解欧姆定律的基本原理，即电流与电压、电阻之间的关系。

2. 通过仿真实验，验证欧姆定律的正确性。

3. 学习使用仿真软件进行电路实验，提高实验技能。

二、实验原理欧姆定律表明，在恒定温度下，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

其数学表达式为：I = U/R，其中I为电流，U为电压，R为电阻。

三、实验器材1. 仿真软件：Multisim或LTspice等。

2. 电路元件：电源、电阻、电流表、电压表、导线等。

四、实验步骤1. 打开仿真软件，新建一个电路文件。

2. 在电路窗口中，添加电源、电阻、电流表、电压表等元件。

3. 根据电路原理图，连接各元件，确保电路连接正确。

4. 设置电源电压和电阻值，根据需要调整参数。

5. 运行仿真，观察电流表和电压表的读数。

6. 记录实验数据，包括电压、电流和电阻值。

7. 分析实验数据，验证欧姆定律的正确性。

五、实验数据实验次数 | 电压U (V) | 电阻R (Ω) | 电流I (A)------- | -------- | -------- | --------1 | 5 | 10 | 0.52 | 10 | 20 | 0.253 | 15 | 30 | 0.1667六、实验结果与分析根据实验数据，可以得出以下结论：1. 在实验1中，电压U为5V，电阻R为10Ω，根据欧姆定律，电流I应为0.5A。

实验结果显示，电流I为0.5A，与理论值一致，验证了欧姆定律的正确性。

2. 在实验2中，电压U为10V，电阻R为20Ω，根据欧姆定律，电流I应为0.25A。

实验结果显示，电流I为0.25A，与理论值一致，进一步验证了欧姆定律的正确性。

3. 在实验3中，电压U为15V，电阻R为30Ω，根据欧姆定律，电流I应为0.1667A。

实验结果显示，电流I为0.1667A，与理论值一致，再次验证了欧姆定律的正确性。

七、实验误差分析1. 仿真软件的精度：仿真软件的精度可能会对实验结果产生影响，但一般情况下，仿真软件的精度较高，对实验结果的影响较小。

欧姆定律的实验探究(精选5篇)欧姆定律的试验探究范文第1篇一、重视试验探究过程，发觉新问题欧姆定律的探究过程把科学探究的七个环节表现得淋漓尽致，从最初了解基本电路中电流、电压和导体电阻的定性关系，从而提出“导体两端的电压和导体的电阻是怎样影响导体中电流大小的，电流与电压和电阻毕竟存在什么关系”的问题，到最终处理试验数据和争论沟通，得出电流、电压和导体电阻的定量关系，即欧姆定律，其数学表达式为I=U/R.探究的过程还是一个发觉问题并解决问题的过程，使同学们加深了对欧姆定律的理解.例1某同学按如图1所示的电路，讨论通过导体的电流与导体两端的电压、导体电阻间的关系，若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1；然后，他又转变电阻箱R1的阻值，测得相应的电流值，如表2.请回答：(1)分析表1中数据可知:_____________________________；(2)分析表2中数据可知：电流与电阻_____.（填“成”或“不成”）反比，这与欧姆定律_______（填“相符”或“不符”），其缘由是________.解析这是一个典型的欧姆定律试验探究题，重点考查的是欧姆定律的结论.一个要留意的细节问题是，欧姆定律的整个探究过程运用了掌握变量的思想.因此，在处理试验数据得出正确结论时，肯定要体现这种思想.所以分析表1中数据可知：在电阻不变条件下，导体中的电流与导体两端的电压成正比（由于导体两端的电压成倍增加时，流过导体的电流也随着成倍增加）.但分析表2中数据却发觉，电流和导体电阻的乘积不是一个定值，即电流与导体的电阻不成反比，这个结论明显不符合欧姆定律.那么，为什么得不出正确结论呢？这是我们在探究过程中常常遇到的一个问题，这个问题的解决，本身与这个试验的设计思想连接在一起，由于在探究电流与电阻关系时，应保持电压不变.因此当电阻箱R1的阻值转变时，肯定要调整滑动变阻器滑片P，使R1两端的电压保持不变，再读出相应的电流值，然后分析数据.那么，当R1的阻值成倍增加时，如何调整滑片P才能使它两端的电压保持不变呢？如上图，应将滑片P向右调整到适当的位置，想想看，为什么呢？二、创设新情景，解决新问题近年来，从中考试题来看，在欧姆定律试验题方面，不仅仅考查了欧姆定律的试验探究过程和伏安法测电阻，也消失了一些创设新情景，运用欧姆定律去解决一些新问题的试验题.这类试题的解答肯定要抓住“欧姆定律是电路中的交通规章”这一点，运用公式I=U/R和电路的特点来解答.例2“曹冲称象”的故事流传至今，最为人称道的是曹冲采纳的方法，他把船上的大象换成石头，而其他条件保持不变，使两次的效果（船体浸入水中的深度）相同，于是得出大象的重就等于石头的重.人们把这种方法叫“等效替代法”.请尝试利用“等效替代法”解决下面的问题.【探究目的】粗略测量待测电阻Rx的值【探究器材】待测电阻Rx、一个标准的电阻箱（元件符号_______），一个单刀双掷开关、干电池、导线和一个刻度不精确但灵敏度良好的电流表（电流表量程足够大）．【设计试验和进行试验】（1）在右边的方框内画出你设计的试验电路图；（2）将下面的试验步骤补充完整，并用字母表示需要测出的物理量.第一步：开关断开，并按设计的电路图连接电路；其次步：____________________________；第三步：____________________________.（3）写出Rx的表达式：Rx=____________.解析这是测未知电阻的另一种方法――“等效替代法”.这种试验题对同学们的要求比较高，它创设了一个新的情景（“曹冲称象”），让你从这个新情景中受到启发，来解决一个新问题.它不是欧姆定律探究过程的简洁重现，而是要求同学们真正理解欧姆定律中电流、电压、电阻的关系，即电压肯定时，电流相等，则电阻相等.因此，我们可以按图3的试验电路来完成待测电阻Rx的粗略测量.连接好电路后，将开关S与a相接，使电流表的示数指示在某一刻度（由于电流表的刻度不精确，因此不能精确读数）；接着将开关S与b相接，这个时候需要调整电阻箱，使电流表的示数指示在同一刻度处，读出电阻箱上电阻值为R，这一步充分利用了欧姆定律的结论，当电压相等时，电流相同，则电阻相等.即Rx=R.同学们想想看，本题为什么说只是粗略测量呢？S接a和接b的挨次能颠倒吗？假如电流表的刻度精确且灵敏度良好，那么可不行以较精确地进行测量呢？（这个时候，我们可以直接依据欧姆定律来解决这个问题，即分别读出S接a和b时，电流表的示数为I1和I2，则通过计算我们可以得到待测电阻Rx=RI2/I1，且这个时候与S先接a还是先接b没有关系.）三、查找试验规律，渗透数理思想欧姆定律的试验探究过程本身就体现了一种数理思想，要求从定性的结论，运用数学方法得出定量的关系式.因此，在以后的中考命题上，这种思想的体现可能是命题者关注的一个焦点.例4某同学想探究导电溶液的电阻是否与金属一样，也与长度和横截面积有关.于是他设计了试验方案：首先他找来几根粗细不同的乳胶管，按要求剪下长短不同的几段.并在其中灌满质量分数相同的盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱.将盐水柱分别接入电路中的A、B之间.闭合开关，调整滑动变阻器滑片P，读出电流表和电压表的示数，并记录在表格中，如下表：依据试验数据，请解答下列问题.（1）通过对试验序号_______或_______的数据处理，我们可以看出导电溶液的电阻与金属一样，电阻的大小与导电溶液柱的横截面积成_______.（填“正比”或“反比”）（2）通过对试验序号1、4的数据处理，我们可以看出导电溶液的电阻与金属一样，电阻的大小与导电溶液柱的长度成_______.（填“正比”、“反比”）（3）请填写表格中未记录的两个数据.（4）对于试验序号6，开关闭合，若保持滑动变阻器滑片P不动，将乳胶管拉长，则电流表的示数将_______；电压表示数将_______.（填“变大”、“变小”或“不变”）解析这是典型运用自己探究得到的结论解答相关问题的一类题型，要求同学们对整个学问点有肯定的驾御力量.试验中测得的是电流和电压，而问题是与电阻有关，因此我们先应运用欧姆定律求出相应的电阻值，再进行分析（这是试题的一种创新）.我们对1、3、4、5组数据的处理得出R1=3Ω，R3=1.5Ω，R4=6Ω，R5=4Ω.运用掌握变量的思想，由试验1和3，或4和5，很简单得出导电溶液的电阻与导电溶液柱的横截面积成反比；由试验1和4可以看出，导电溶液的电阻与导电溶液柱的长度成正比.欧姆定律的试验探究范文第2篇高中物理《闭合电路欧姆定律》教学主要是围绕定律的推导和定律的应用这两个问题绽开的。

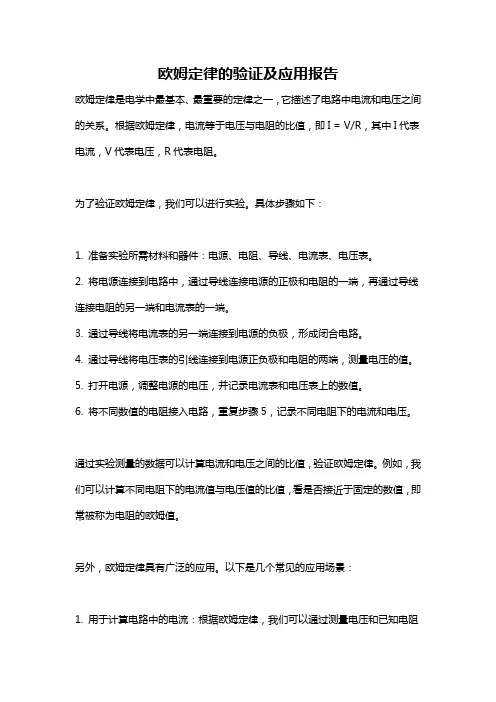

欧姆定律的验证及应用报告欧姆定律是电学中最基本、最重要的定律之一，它描述了电路中电流和电压之间的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I = V/R，其中I代表电流，V代表电压，R代表电阻。

为了验证欧姆定律，我们可以进行实验。

具体步骤如下：1. 准备实验所需材料和器件：电源、电阻、导线、电流表、电压表。

2. 将电源连接到电路中，通过导线连接电源的正极和电阻的一端，再通过导线连接电阻的另一端和电流表的一端。

3. 通过导线将电流表的另一端连接到电源的负极，形成闭合电路。

4. 通过导线将电压表的引线连接到电源正负极和电阻的两端，测量电压的值。

5. 打开电源，调整电源的电压，并记录电流表和电压表上的数值。

6. 将不同数值的电阻接入电路，重复步骤5，记录不同电阻下的电流和电压。

通过实验测量的数据可以计算电流和电压之间的比值，验证欧姆定律。

例如，我们可以计算不同电阻下的电流值与电压值的比值，看是否接近于固定的数值，即常被称为电阻的欧姆值。

另外，欧姆定律具有广泛的应用。

以下是几个常见的应用场景：1. 用于计算电路中的电流：根据欧姆定律，我们可以通过测量电压和已知电阻值来计算电流的大小，这对于电路设计和故障排查非常重要。

2. 用于计算电阻值：如果我们已知电流和电压的数值，可以根据欧姆定律来计算电阻的数值。

这对于选择合适的电阻器件以及分析电路特性非常有用。

3. 用于分析电路中的功率：根据欧姆定律，我们可以用电流和电压的乘积来计算电路中的功率。

这对于电力系统设计和电力消耗的估算非常重要。

4. 用于设计和优化电路：欧姆定律提供了电流和电压之间的关系，可以用来设计和优化电路。

通过合理选择电阻值以及控制电流和电压的大小，可以提高电路的效率和性能。

总结来说，欧姆定律是电学中最基本的定律之一，通过实验可以验证该定律的准确性。

欧姆定律在电路分析、设计和优化以及计算功率等方面都有重要的应用。

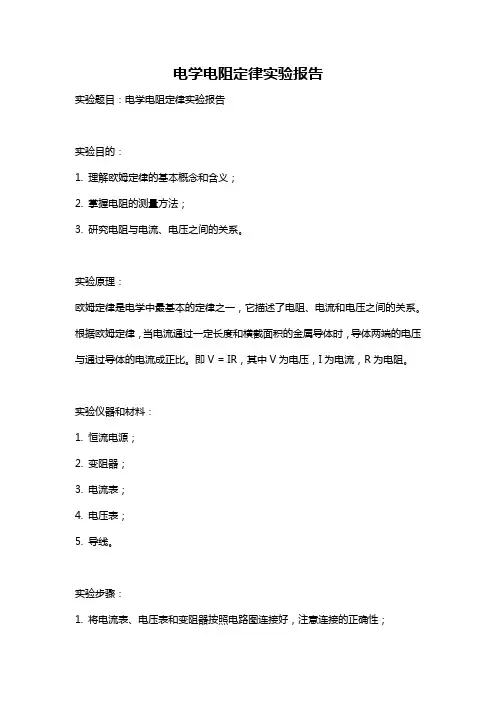

电学电阻定律实验报告实验题目：电学电阻定律实验报告实验目的：1. 理解欧姆定律的基本概念和含义；2. 掌握电阻的测量方法；3. 研究电阻与电流、电压之间的关系。

实验原理：欧姆定律是电学中最基本的定律之一，它描述了电阻、电流和电压之间的关系。

根据欧姆定律，当电流通过一定长度和横截面积的金属导体时，导体两端的电压与通过导体的电流成正比。

即V = IR，其中V为电压，I为电流，R为电阻。

实验仪器和材料：1. 恒流电源；2. 变阻器；3. 电流表；4. 电压表；5. 导线。

实验步骤：1. 将电流表、电压表和变阻器按照电路图连接好，注意连接的正确性；2. 调节恒流电源的输出电流大小，使其保持在一个恒定值；3. 调节变阻器的阻值，记录下相应的电压和电流数值；4. 更换不同的变阻器，并重复步骤3，记录下相应的数据；5. 使用以上数据画出电阻与电流、电压之间的关系曲线。

实验结果与数据分析：根据实验步骤记录的数据，我们通过求解电阻R的值，可以得到电阻与电流、电压的关系。

通过将电阻R表示为电流I和电压V的比值，即R = V / I，我们可以验证欧姆定律V = IR。

实验过程中我们可以观察到，当电流增大时，电压也随之增大，且呈线性关系。

这与欧姆定律的描述一致，即电流通过导体时，导体两端的电压与电流成正比。

实验讨论和误差分析：在实验中可能存在一些误差，例如导线的电阻、电流表和电压表的测量误差等。

为减小误差，我们可以使用较精确的测量仪器，或者多次测量取平均值。

另外，在实验中要注意保持电路的连接稳定，以防止电阻值变化和误差的产生。

实验结论：通过本次实验，我们验证了欧姆定律：当电流通过一定长度和横截面积的金属导体时，导体两端的电压与通过导体的电流成正比。

实验结果与理论预期相符合，表明欧姆定律是符合实际的。

参考文献：1. 王琳等. 电学基本定律实验教程. 北京：高等教育出版社, 2016.2. 刘明等. 实验学电学. 上海：上海教育出版社, 2014.。
