室内泳池恒温除湿热泵空调机组

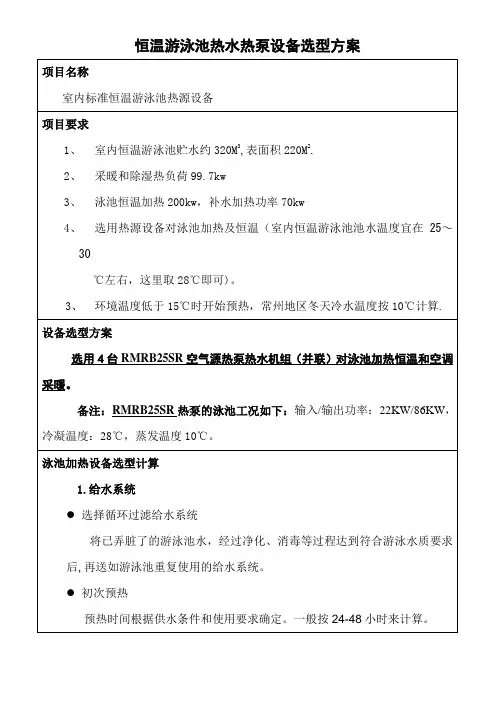

恒温游泳池热水热泵设备选型方案
第三章设备清单及报价
系统具有自动补水、自动加热、自动空调恒温、自动增压、自动回水功能
备注：
一、380V-100A空开漏保、主电源、户外电箱电源由需方引至机身1米范围内。

二、冷水、热水、回水接口由需方引至机身1米范围内.
第四章、使用成本分析
采用热泵热水机组与选用其他设备、热源、热值和费用比
REALM:热姆空气源热泵热水机组经济分析：
热泵热水机组与其它热源的经济性比较（1）各种热源效率
（2）各种热源的成本比较（以1000公斤5度的冷水，加热至55度的热水,需要50000千卡的热量
几种常用热水机组的使用费用的比较（每小时使用热能300KW计算）
以上数据是在环境温度为20度，COP值为4。

0的情况下测试所得。

三、各种加热方式的复合成本表（按每天使用20小时计算）
1、武进地区全年平均降雨日加上阴冷天气一年约120—160天左右，、用热泵热水机组比燃油锅炉年节约30万元、比燃气锅炉年节约95760元、比电加热锅炉每年节约32.85万元元不等!。

在这里，空间太冷，太潮湿
在这里，空间太热，太潮湿
在这里，空间太冷，湿度OK
在这里，空间太热，湿度OK
相对湿度设定值转变成
/2790℉℃
/32100℉℃
/2180℉℃
/38110℉℃
/43120℉/49
/450℉℃
30℉1℃
/-40℉℃
/1060℉℃
/1670℉℃
R410a/R407c --高效率的环境友好钛水换热器--耐腐蚀性，用回收热量加热池水。

涡旋式压缩机--能耗低，运行安静，位于室外的空气流中。

STN
带自我诊断的自动化
控制系统。

无毒性，无致敏性过
滤--更换过滤器将不
会导致真菌或细菌的
ERV核心--减少室外
空气的负载高达80％。

风扇和电机--高能效，
低噪音，可变速。

工业级传感器--日本
Ohizumi & Shibaura，
世界上最好的。

RH 性能参数07RH 性能参数
泳池
参照技术参数表
泳池除湿热泵机组
池水循环水管连接示意图
1. 泳池
2. 截止阀
3. 过滤器1
2
3
4
5
6 7
8
9 10
6. 压力表
7. 避震软管
8. 泳池除湿热泵机组
送风口回风口
闸阀水流开关
电磁阀
M
70℃防火调节阀溢水口
就近接入雨水井
回水口
出水口
排气阀止回阀 风管止回阀橡胶软接溢水口。

（十三）“鹦鹉螺 Nautilus ”游泳场馆专用热泵型恒温除湿机 外形尺寸图（该图可以用AutoCAD2006打开）19502000图样标记共 页1600冷却再热段5400700500630100012008001000回风机段凝结水出水管G3/4800经济器段审核工艺日期630800630池水进出水管G11/41000800送风段800500主机段100更改文件号设计标记处数校对签字标准化审定日期20-φ17回风排风新风控制屏压力表江 苏 高 科第 页Q60J外形示意图数量重量1比例U热水进出水管G2500700表冷段18505.内置水表冷器3.新、回、排风口大小可选，出风口大小、主机位置可合理改动1.外形图为标准配置示意图,进风方式按用户要求定4.新、排风口调节阀为电动阀2.铝合金骨架，电脑色冷板喷涂门板接室外铜管400400（十一）“鹦鹉螺”除湿热泵技术参数性能数据型号Q60 / Q60 J除湿量kg/h 62.0制冷量kW 85.8供热量kW 107模式A 对空气加热量kW 42.9模式A 对池水加热量kW 64.3模式B 对空气最大加热量kW 98.4模式C 对池水最大加热量kW 102.9风量m3/h 16000最小回风量m3/h 11000最大回风量m3/h 18000最大新风量m3/h 4900机外余压Pa 250机组输入功率kW 26.6电源3N ～50Hz 380/220V （三相四线制带接地线）压缩机型式全封闭涡旋式数量台 2功率kW 10.2×2蒸发器型式翅片管式材质紫铜管、铝翅片（防腐涂层）（可选全紫铜管、片）空气冷凝器空气再热器型式/ 尺寸翅片管式/ 全尺寸材质紫铜管、铝翅片（防腐涂层）（可选全紫铜管、片）池水冷凝器池水加热器型式/ 尺寸钎焊板式、壳管式或套管式/ 全尺寸材质紫铜管、不锈钢池水流量m3/h 18池水阻力kPa 40池水管接口mm DN50送风机型式低噪声离心式功率kW 5.5 / 3.0 全压Pa 600组装后尺寸长×宽×高mm 3500×2000×1640 重量组装后总重kg 2000 可选项一智能换气系统（混合室/ 经济器）选用该功能为Q60 J。

廊坊体育中心室内游泳池除湿热泵方案项目名称：室内泳池项目内容：除湿热泵工程项目负责人：联系电话：一、设计要求及依据：1、项目描述及要求本项目位于廊坊市，廊坊四季分明,空气干燥。

年平均气温15℃左右。

室内游泳池面积250平方米，水体积375立方米，设计水温为26℃；室内空间面积550平方米，体积2750立方米，管内空气温度为28℃，相对湿度为65%.此游泳池，开放时间需要对室内空气除湿，保证室内空气质量，保护人的健康，没有冷凝水破坏装饰，毁坏建筑物等，同时要求游泳场馆设备安全可靠、高效经济、操作简便，运行可靠，运行费用低。

值得注意的是，只要将游泳池室内的空气温度保持得高于池水温度，就可降低池水的蒸发速度。

如果放任气温下降得低于池水温度，那么就会大大增加蒸发损耗及保持需要的室内状态所需要的能源。

2、设计依据及原则：甲方提供的相关图纸资料《游泳池和水上游乐池给排水设计规程》（CECS14：02）《建筑给水排水设计规范》（GB50015-2003）《人工游泳池水质卫生标准》（GB9667-1996）《采暖通风与空气调节设计规范》（GB50019-2003）《通风与空调工程施工及验收规范》（GB50243-2001）《水泵隔振技术规范》（CECS59-1994）《压缩机，风机，泵安装工程施工及验收规范》（GB 50275--1998）二、关于室内游泳池空间、池水除湿加热恒温系统：1、一般室内泳池工程中容易存在的问题:对于室内泳池，日常能源消耗主要是空调和池水加热制冷所消耗的费用，因此选择合适的空调和池水加热系统非常重要。

针对于泳池区空调和水加热部分的设计建设，一般普通项目往往存在能源费用高、冬季玻璃起雾结露、装饰被腐蚀、氯味充满各处等等情况，下面我们将存在的问题一一剖析：(1)、设计系统是单独分散的一般设计是暖通风专业负责区域空调设计，能满足夏天制冷、冬季制热的要求。

给排水专业池水加热一般采用燃气热水炉加热水，然后经过板式换热器进行循环水热交换，或者采用电加热，也能满足池水加热。

斯诺芬泳池恒温除湿机说明书功能特点1、微电脑全自动湿度控制功能。

2、当前环境温湿度LCD液晶显示。

3、高效自动化霜系统，低温适用。

4、特有湿度1％RH可调功能。

5、1-24小时定时关机功能。

原理通过风机将潮湿空气抽入机器内部的表冷器，其中冷媒吸收其热量将蒸发器降温至露点以下，潮湿空气经过蒸发器在表面凝结成水，汇集至接水盘后，流出室外，干爽空气经冷凝器重新加热（该热量是由热回收的热量加热）由出风口排出，这样不断循环将室内温度降低。

产品特点1、功能齐全：可为泳池提供五种不同服务，比如池水恒温、室内温度控制、热量回收等，解热除湿采用AI智能的PLC智能主板控制器，完全无需手动操作，全自动实现各种温度湿度下的模式转换，一件操作方便管理，多种保护功能比如干烧保护、过流保护、错相保护等，多种功能于一体，功能强大。

2、节能明显：机组高能效比可达10.0，意味着输入一度电产生10度电直接产生的能量，节能效果明显。

春秋季节引入室外干燥的空气进行室内除湿，实现节能效果。

3、安全稳定：机组选用钛炮防腐高效换热器，水路系统和冷媒系统流向采用逆流换热，以确保冷媒的低温性能，保障三集一体泳池热泵系统换热效率。

泳池热泵出厂前采用压力检测，确保氟系统不渗漏，保障机组安全性能。

4、安全环保：不烧油、不喝电、不用天然气和煤炭，只吸收空气就能把活干，无污染、无排放，环保政策记心上。

水和电分离，安全性能数第一。

5、智能运行：控制系统采用AI全彩屏智能控制，水温和除湿以及空调都可以单独设置，也可以一键控制，类似智能家居的一键控制模式，可以实现全自动除霜功能，保障机组稳定高效。

设备出现故障时泳池机组发出警报声，同时显示屏提醒故障原因，方便实用。

使用注意事项1、较为高效的温度范围为15℃-38℃。

2、使用时应按时保养，以达到最佳的除湿效果。

3、除湿热泵风道风口布置应均匀，已达到排风进风均匀，保障除湿效果，且进出风口不得有阻碍物挡住。

4、组安装时需防止平坦，不可倾斜或横倒，避免机器发生故障或异常异音。

天舒五集一体泳池除湿恒温热泵
江苏天舒电器有限公司
【期刊名称】《建设科技》
【年(卷),期】2015(0)20
【摘要】天舒五集一体泳池除湿恒温热泵开启泳池热泵新篇章。

这款产品是集池内环境除湿、制冷、再热、全新风和池水恒温于一体的新型高效节能设备，具有性能稳定，安全环保，运行效率高的特点，填补国内热泵市场专业泳池除湿恒温热泵的空白。

【总页数】2页(P76-77)
【作者】江苏天舒电器有限公司
【作者单位】江苏天舒电器有限公司
【正文语种】中文
【相关文献】
1.泳池用除湿热泵系统温湿度控制策略及除湿效率评价
2.泳池用除湿热泵系统温湿度控制策略及除湿效率评价
3.一种室内恒温恒湿泳池“空调、除湿、池水加热”三集一体系统应用研究
4.泳池三集一体除湿热泵应用方案分析
5.浅谈恒温除湿热泵在室内泳池中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

游泳池系统除湿方案一、产品简介泳池专用恒温、除湿、空调设备：堃霖热泵机组、热泵热水器、泳池专用除湿机组。

堃霖牌游泳馆、水疗等专用除湿、加热、空调多功能一体热泵机组，以创新设计、专业技术、完善工艺、质量优异闻名于世。

KHAH系列热泵机组至今已完成酒店类、泳池类项目几百项，KHAH系列热泵机组因运行稳定可靠，备受用户的青睐。

堃霖KHAH系列热泵是基于能源再生与环保而设计制造的,它是利用“空调”原理，将泳池暖湿空气中的能量“转移”到水中，达到空气除湿及泳池水加热的目的，同时可以产生冷气。

热泵只消耗了运行能量，就能“转移”大得多的外界能量到水中，因此堃霖KHAH 系列热泵能够取得比直接电加热高得多的能量，体现其节能高效的特点。

堃霖KHAH系列热泵采用电能作为运行动力，克服了燃油燃气设备所产生的大量污染物，体现其环保的特点。

可见堃霖KHAH系列热泵是环保节能高效产品。

堃霖KHAH系列热泵机组工作原理：堃霖KHAH系列泳池热泵是专门针对室内泳池开发的产品，它集除湿、水加热、空调于一体，通过回收室内泳池湿热空气中的能量，用于加热池水、空气同时达到除湿的目的。

暖湿空气经热交换器下部及蒸发器温度下降，暖水汽凝结成冷水滴从空气中分离出来，实现空气除湿功能；同时，暖湿空气冷却过程中释放出的热能被冷媒吸收。

冷媒吸收的热能，首先经热交换器加热池水，实现池水加热功能；余热经热交换器上部，加热冷却的空气，实现空气保温功能。

在冬季堃霖KHAH系列热泵回收的热能不足以满足要求时，由辅助空气加热器补充提供室内暖气所需的热能。

热泵只需提供其本身的运行电能，即能按上述工作程序不断循环运行，以较低的能耗，实现“池水加热、空调、除湿、通风”三大功能的和谐平衡。

堃霖KHAH系列热泵解决的问题：室内游泳池需要保持三个重要参数的稳定：一是池水温度保持在26-28度、室内空气温度保持在27-30度、室内空气湿度保持在55-65%。

解决的第一个问题是室内空气湿度高：泳池表面水体不断蒸发引起室内空气湿度过高，游泳者也感到不舒服。

三集一体机选型分除湿负荷计算，泳池恒温负荷计算，初次加热负荷计算，夏季空调负荷计算，冬季供暖负荷计算，选取这些计算结果的最大值作为选型依据，一般以除湿负荷为标准。

(1)泳池除湿计算1)人体散湿量计算W1=0.001×m×n×g式中：W1--人体散湿量；g--成年男子的小时散湿量；m--室内人总数；n--群体系数。

2)池边散湿量计算W2=0.0171（t干－t湿）FN式中：W2--池边散湿量；t--室内空调计算干球温度；干--室内空调计算湿球温度；t湿F--池边面积；N--润湿系数。

3)泳池水面散湿量计算W3=0.0075(0.0125V f+0.0178)(P b－P q)A(760/B)式中：W3--从池面产生的水蒸气量；V f--游泳池水面上的风速；P b--水表面温度下的饱和空气水蒸气分压力；P q--室内空气的水蒸气分压力；A--游泳池水面的面积；B--当地大气压；4）新风的含湿量为：W4=L1(d wηw－d nηn)/1000式中：L1--新风量；ηw--室外空气密度；ηn--室内空气密度；d w--室外空气含湿量；d n--室内空气含湿量。

=W1+W2+W3+W4除湿总量为W总(2)游泳池水表面蒸发热负荷计算1)游泳池水表面蒸发损失的热量，按下式计算：Q x=y(0.0174V f+0.0229)(P b－P q)A(760/B)式中：Q x--游泳池水表面蒸发损失的热量；y--与游泳池水温相等的饱和蒸汽的蒸发汽化潜热；V f --游泳池水面上的风速；P b--与游泳池水温相等的饱和空气的水蒸汽分压力；P q--游泳池的环境空气的水蒸汽压力；A--游泳池的水表面面积；B--当地冬季大气压力。

2)游泳池的水表面、池底、池壁、管道和设备等传导所损失热负荷计算游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定。

（一）、室内恒温游泳池空气调节1、相关概念：干空气、饱和空气、未饱和空气；湿度（绝对湿度、相对湿度、含湿量）；露点温度；干球温度/湿球温度1）饱和空气：一定温度和压力下，一定数量的空气只能容纳一定限度的水蒸气。

当一定数量的空气在该温度和压力下最大限度容纳水蒸气，这样的空气称饱和空气。

2）未能最大限度容纳水蒸气，这样的空气称未饱和空气。

（假如空气已达到饱和状态，人为的把温度下降，这时的空气进入一个过饱和状态，水蒸气开始以结露的形式从空气中分离出来变成液态水，这就是我们除湿机的工作原理。

）3）绝对湿度：指湿空气中所含水蒸气的分量，即每一立方米湿空气中所含水蒸气的质量（千克）。

4）相对湿度：是湿空气中实际所含的水蒸汽量和同温度下最大可能包含的水蒸汽量的比值。

5）含湿量：指每千克干空气中所含有的水蒸气质量（g）。

6）露点温度：是在一定的水蒸气分压力下，使湿空气变成饱和空气的那点温度。

7）干球温度/湿球温度：干球温度为湿空气的实际温度，湿球温度比干球温度低，空气相对湿度越小，湿球温度越低。

1（水在常温下蒸发必须有外界的热能支持才能进行，热能的供给速度和水蒸发的速度达到一个稳定的平衡，而在这个平衡界面的湿度就是湿球温度。

这湿球温度的大小将反映出空气相对湿度的大小。

）2、泳池热损失及湿负荷1）泳池热损失这里指的泳池的热损失，是指泳池水的热损失，包括：水面蒸发和传导损失、池壁和池底传热损失、管道和净化设备损失、补充水损失。

如下图所示2其中，泳池池水的热损失主要为池水表面蒸发热损失，占总热量损失（除补充水损失热量）的90%左右。

池水表面蒸发热损失与池水面积、池水温度、室内温湿度、池水水面风速、池水表面与室内空气的水汽分压有关。

3例：室内泳池，泳池水面积100㎡，泳池水温度26—28℃，室内温度28—30℃，相对湿度65%—70%，池水水面风速0.3m/s。

计算得，其水面蒸发和传导损失的热量为10kw/h—13 kw/h。
