转向轮转向角检测实施细则

电动三轮车例行检验规程1范围为确保最终产品满足规定要求，规范整车调试检验方法和判定基准的一致性，避免因检验或装配的疏失造成不合格品进入市场；提高整车质量，增强市场竞争力。

本标准适用于公司所有的正三轮摩托车的出厂检验。

2引用文件Q/JSJPG1403-2013 《例行检验和确认检验控制程序》3术语和定义无4职责4.1工艺技术部是本标准的归口管理部门；负责对例行检验规程的编制与维护；4.2品管部负责例行检验的实施，记录的填写和保存；负责例行检验仪器设备的日常检查/保养；4.3 PMC部负责提供例行检验的产品；4.4检测中心负责仪器设备定期计量和检定管理。

5过程方法与要求5.1 例行检验条件进货检验和过程检验均已完成，检验结果均满足规定的要求。

5.2 例行检验的实施5.2.1 品管部按附录A中的要求进行例行检验，并保存记录。

5.2.2 例行检验的不合格品应按《不合格品控制程序》处理，并作好记录。

5.3不合格品处理产品例行检验中发现不合格品按《不合格品控制程序》的规定执行。

5.4 本公司制造的产品未经例行检验有不合格项目，不允许放行。

5.5 检测中心编制仪器、设备使用操作规程和日常保养规定并负责实施。

5.6 品管部对检验仪器、设备进行日常保养。

5.7 检测中心按规定对检测仪器、设备进行周期计量和检定。

6记录6.1 成品检验记录表7附录7.1 附表A:例行检验控制要求成品检验记录表产品名称型号发动机号颜色VIN码项目检验内容判定项目检验内容判定外观1、涂装件车速表★车速表指示误差2、电镀件车辆标志★1、商标或厂标3、焊接件2、产品标牌4、标志/贴花3、VIN码5、仪表4、发动机/电机编号6、前减震双怠速排放污染物★（怠速）CO≤2.0%/ HC≤250（10-6）7、图形符号★(高怠速)CO≤2.0%/ HC≤250（10-6）8、座垫、靠背制动性能★1、前制动力安装、紧固部分1、线路、ECU及固定2、后制动力2、发动机3、制动力平衡3、转向灯照明和光信号装置★1、前照灯4、制动灯2、转向灯5、喇叭★3、制动灯6、油箱/蓄电池★4、前位灯7、消声器5、后位灯8、空滤器6、后牌照灯9、后弹簧钢板7、后雾灯10、倾倒阀安全防护装置★1、燃油系统11、管路安装2、后视镜行走、操纵部分1、油门转把回位3、玻璃刮水器2、转向角★4、车门车窗3、制动回位效果5、座垫、靠背4、前减震器减震效果前照灯★发光强度单灯≥10000cd5、风门操纵灵活性双灯≥8000cd6、行驶稳定性近光高度0.6H~0.8H性能部分1、气液密封性2、电、脚启动3、怠速性能4、离合分离性能传动部分1、传动轴或传动链2、其它备注：1、检验频次：全检（其中双怠速排放污染物按班产量的5%检验，但不少于10台，不足10台时全检）；2、检验合格，则在判定栏打“√”；检验不合格则在判定栏内打“×”；不检项则在判定栏内打“---”；返工后经调试检验合格则在判定栏打“○”；带★项不合格，不准让步放行。

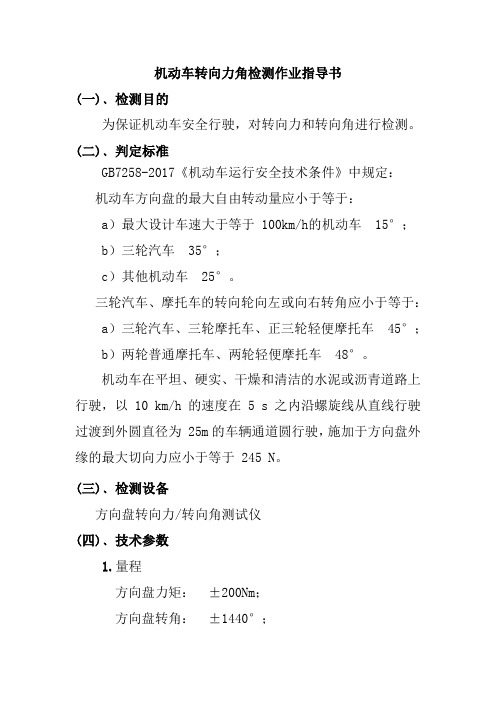

机动车转向力角检测作业指导书(一)﹑检测目的为保证机动车安全行驶，对转向力和转向角进行检测。

(二)﹑判定标准GB7258-2017《机动车运行安全技术条件》中规定：机动车方向盘的最大自由转动量应小于等于：a）最大设计车速大于等于 100km/h的机动车 15°；b）三轮汽车 35°；c）其他机动车 25°。

三轮汽车、摩托车的转向轮向左或向右转角应小于等于：a）三轮汽车、三轮摩托车、正三轮轻便摩托车45°；b）两轮普通摩托车、两轮轻便摩托车48°。

机动车在平坦、硬实、干燥和清洁的水泥或沥青道路上行驶，以 10 km/h的速度在 5 s之内沿螺旋线从直线行驶过渡到外圆直径为 25m的车辆通道圆行驶，施加于方向盘外缘的最大切向力应小于等于 245 N。

(三)﹑检测设备方向盘转向力/转向角测试仪(四)﹑技术参数1.量程方向盘力矩：±200Nm；方向盘转角：±1440°；2.模拟量输出方向盘力矩：±2V 10mv/N；方向盘转角：±4V 2.5mV/度；3.测量精度方向盘力矩：＜1％方向盘转角：＜1％4.一般参数电源压力： DC 6V；使用温度: 0～40℃；连接尺寸： 380---550mm；重量： 5kg；外形尺寸： 440mm×200mm；(五)﹑结构说明微电脑转向盘转动量、扭矩检测仪，有操作盘、主机、连接叉和定位杆四部分组成，操作盘由螺丝固定在底盘上，底盘经力矩传感器同连接叉的四只可伸缩的活动卡头连接，主机固定在底板中央，主机里装有力矩传感器，转角传感器和显示电路板，定位杆从仪器面板中心伸出同时磁力应固定在被测车辆上。

(六)﹑仪器安装测量前应将转向参数测试仪可靠地安装在被测车辆的方向盘上，安装时松开连接叉四只伸缩爪上的紧固螺钉，松开连接卡头，将卡头扣在被测车辆的方向盘上并拧紧，调整四只伸缩的卡子，使仪器的中心同被测车辆的方向盘的中心重合，旋紧伸缩爪上的紧固螺钉反复转动仪器的操纵盘，确认仪器连接无松动现象和两中心已重合。

XXXXXXXXXXXXX机动车检测有限公司作业指导书文件编号: XXXXJC-ZYZDS-A-2021版本：第A版修订状态：第0次修订编制人:审核人：批准人：发布日期：2020年12月01日实施日期：2021年01月01日XXXXXXXXXXXXX机动车检测有限公司０１壹贰叁肆伍陆柒捌XXXXXXXXXXXXX机动车检测有限公司作业指导书文件编号：XXXXJC-ZYZDS-A-003-2021 第1页共3页外廓尺寸第A版第0次修订实施日期：2021年01月01日一、检测目的注册登记检验时，机动车的外廓尺寸实测值不应超出GB 7258、GB 1589规定的限值，且与机动车产品公告、机动车出厂合格证记载的数值相比，误差应满足：汽车（三轮汽车除外）、挂车不超过±1%或±50mm，三轮汽车、摩托车不超过±3%或±50mm。

在用机动车检验时，重中型货车（半挂牵引车除外）、重中型载货专项作业车、重中型挂车的外廓尺寸实测值不应超出GB 7258、GB 1589规定的限值，且与机动车行驶证记载的数值相比误差不超过±3%或±150mm。

二、检测依据GB 7258-2017《机动车运行安全技术条件》GB 38900-2020《机动车安全检验项目和方法》GB 1589-2016《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》三、检测工具1检验设备、工具要求1.1人工检验标准器a)钢卷尺：准确度等级2级b)标尺、铅垂、水平尺。

1.2外廓尺寸自动测量仪测量仪应符合计量法规，测量仪最大允许误差：±1%或±20mm。

四、检验方法1人工检验方法1.1车辆长度、宽度的测量将车辆停放在平整、硬实的地面上，在车辆前后和两侧突出位置，使用线锤在地面画出“十”字标记。

如图A.1所示。

图A.1车辆前后突出位置标注示意为防止车辆前后突出位置不在同一中心线上，影响测试准确度，可将车辆移走，在地面的长宽标记点上分别画出平行线，在地面形成一个长方形框架（可用对角线进行校正）找出车辆中心位置，用钢卷尺分别测出长和宽的直线距离，作为整车的车长和车宽，如图A.2所示，但GB 1589规定不计入测量范围的部件以及《机动车登记规定》等法律法规和技术标准允许加装的部件除外。

机动车安全技术项目检测项目和标准限值一、背景介绍机动车安全技术项目检测是为了确保机动车在行驶过程中的安全性能而进行的一项重要工作。

通过对机动车的各项技术指标进行检测，可以及时发现和解决潜在的安全隐患，保障车辆和乘车人员的安全。

二、检测项目和标准限值1. 制动系统检测制动系统是机动车安全性能的关键部件之一，其检测项目及标准限值如下：(1) 制动力平衡性检测：检测车辆在制动时先后轮制动力的平衡情况。

标准限值：先后轮制动力差异不超过20%。

(2) 制动灵敏度检测：检测车辆制动踏板的灵敏度和制动力的输出情况。

标准限值：制动踏板行程与制动力输出之间的关系符合国家标准。

(3) 制动距离检测：检测车辆在不同速度下的制动距离。

标准限值：制动距离符合国家标准要求。

2. 转向系统检测转向系统是机动车行驶的基础，其检测项目及标准限值如下：(1) 转向灵敏度检测：检测车辆转向系统的灵敏度和转向力的输出情况。

标准限值：转向系统应具有良好的灵敏度和稳定性。

(2) 转向角度检测：检测车辆转向系统的转向角度范围。

标准限值：转向角度应符合国家标准要求。

(3) 转向轮回检测：检测车辆转向系统的轮回次数和转向力的变化情况。

标准限值：转向轮回次数应符合国家标准要求。

3. 灯光系统检测灯光系统是机动车行驶安全的重要保障，其检测项目及标准限值如下：(1) 前照灯亮度检测：检测车辆前照灯的亮度是否符合国家标准要求。

标准限值：前照灯亮度应符合国家标准要求。

(2) 转向灯检测：检测车辆转向灯的亮度和闪烁频率是否符合国家标准要求。

标准限值：转向灯亮度和闪烁频率应符合国家标准要求。

(3) 制动灯检测：检测车辆制动灯的亮度和闪烁频率是否符合国家标准要求。

标准限值：制动灯亮度和闪烁频率应符合国家标准要求。

4. 轮胎系统检测轮胎是机动车行驶安全的关键因素之一，其检测项目及标准限值如下：(1) 轮胎胎压检测：检测车辆轮胎的胎压是否符合国家标准要求。

标准限值：轮胎胎压应符合国家标准要求。

编号：PXTYAJ/C-2013发放号：XXXX机动车检测有限公司编委会主编：副主编:编委：目录编号内容PXTYAJ/C—2013-01质量体系文件和技术文件编号规定PXTYAJ/C—2013-02大型、贵重、精密仪器操作细则汇集质量体系文件和技术文件编号规定1。

管理体系以文件编号作为唯一性标识，文件编号按文件代号、文件类别、文件顺序、年代号顺序排列：PXTYAJ—×—××××—××文件顺序号年代号文件类别号文件代号文件类别号:A——质量手册B——程序文件C——技术文件D—-记录文件代号：以“XXXX安检"的汉语拼音缩写——“PXTYAJ”。

2。

外来文件沿用原编号。

如有多本，可按照顺序编号3. 样品记录、原始记录编号规定：)(两位数)注:样品编号与样品记录单的编号相同.4．检测报告编号规定：××××- ××-×××检测报告顺序(三位数)月份（两位数）年代号（四位数）大型、贵重、精密仪器操作细则汇集批准：审核：起草:目录第一章车辆外观检视实施细则第二章车速表检测实施细则第三章轴重与制动性能检测实施细则第四章前照灯检测实施细则第五章喇叭声级检测实施细则第六章转向轮横向侧滑量检测实施细则第七章转向力与方向盘自由行程检测实施细则第八章机动车道路制动性能检测工作实施细则第九章检测线电脑使用管理条例第十章综合业务厅工作实施细则第一章车辆外观检视实施细则一、外检目的为保证在用车辆、维修竣工车辆以及其它待检车辆的行驶安全与车容，除对汽车各系统性能有专项检测外，必须对整车各主要零、部件的清洁、完好程度、紧固、变形、渗漏以及各操纵机构动作情况作全面检视,以确保车辆具有良好技术状况。

此外,为配合后续检测工位的需要还要进一步验明车辆特征.为此特制订本细则。

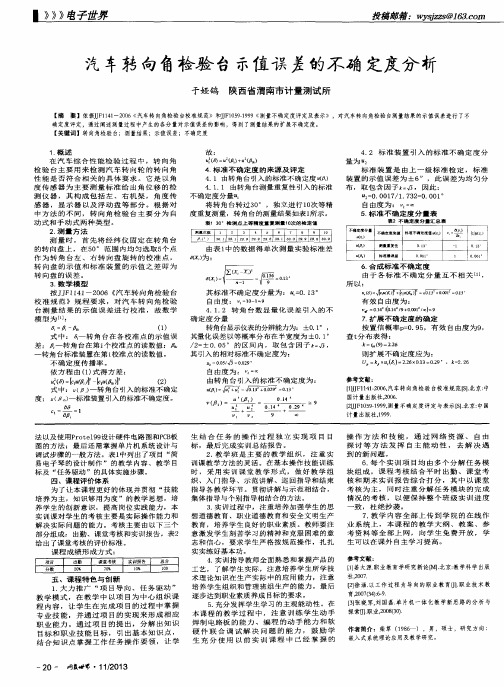

转向角检测仪操作规程使用前的准备工作1、首次使用前要将4件气锁定位螺钉拧下保存好，检查检验台是否处于正常检测状态。

在检验台上不准有人员、车辆、重物体灯，否则不准检测。

2、电气仪表系统应完好无损，不得出现数码管缺笔画、电源干扰等故障。

3、清除轮胎上的水、泥沙及石块等杂物，轮胎气压必须符合标准规定。

维护与保养1、设备需更换时，都务必截断所有电源。

2、仪表箱不应受潮、受振、受热和强烈的日光直射，每班用完后，应清洁干净，并用塑料罩套上。

每一个月应检查一次各连接导线有无损伤，接头有无松动。

3、每次使用前应清楚检验台上的油、水、泥沙等异物，检查回转体的运动是否轻便灵活。

4、每周两次给齿条涂抹黄油，并通过注油孔往导轨、回转盘内注入N50号以上粘度较高润滑油、气锁导块注油孔应注入N30号机械油；摆线减速器每隔3~6月应更换一次锂基润滑脂，在环境恶劣情况应缩短更换周期。

5、设备严禁连续、不间断的工作，本设备最高工作频率为5天/次；当使用频繁（每天检车≥200辆）时应定期（以平均检测5000次为准）检查复位弹簧，如超限或使用不当造成复位弹簧损坏，用户应向本公司另外购买及时更换，否则，造成设备损坏的维修费用应当由用户自行承担；另外，每隔30天左右应将光电传感器的红外罩片擦干净，以确保光电传感器的灵敏度。

6、当该工位在特定时间内免检时，应将回转盘锁定，并手动将车桥移至合适位置以方便车辆通过、减轻车辆对检验台浮动体的冲击、延长设备的使用期限。

7、每半年或一年（视使用情况）对整机精度进行一次标定检查。

用注意事项1、有车停在转盘上时，禁止操作定位键、复位键，否则，造成设备损坏后果自负；不允许检测轴载质量大于10000kg的汽车以免损坏检验台。

2、手动寻找车轮轮距是，回转器运动不得超过最小中心距或者最大中心距；电气部分不得受潮。

3、在本工位使用前，严禁有车轮停留在回转盘及左、右移动台板上，严禁地脚螺栓和调平螺栓的头部高出滑动导轨面。
