机械设计课程设计指导书 pdf一、课程目标知识目标：1. 理解并掌握机械设计的基本原理和方法，包括力学分析、材料选择、结构设计等；2. 学习并运用机械设计的相关软件工具，如CAD、SolidWorks等，进行三维建模和工程图绘制；3. 掌握机械设备的传动系统、控制系统及传感器的选型和设计原则。

技能目标：1. 能够运用所学知识，独立完成机械部件的设计与计算，包括但不限于齿轮、轴、联轴器等；2. 能够通过团队协作，完成一个简单的机械装置的设计、制作和调试，提高动手实践和问题解决能力；3. 能够运用机械设计软件进行模型的构建，提升计算机辅助设计能力。

情感态度价值观目标：1. 培养学生的创新意识，激发对机械设计的兴趣，形成积极主动探究的学习态度；2. 通过课程学习，增强学生的工程意识，理解机械设计在工业发展中的重要性，培养社会责任感；3. 增强团队协作意识，理解团队合作在机械设计过程中的必要性，培养沟通与协作能力。

分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握必要理论知识的基础上，通过实践操作，将知识内化为具体的设计能力。

目标设定既注重基础知识的巩固，也关注学生创新能力及合作精神的培养，为学生的未来学习和职业发展奠定坚实基础。

二、教学内容1. 机械设计基本理论：包括机械设计概述、设计原则与步骤、力学分析基础、材料力学性质及选用；教材章节：第一章 机械设计概述，第二章 机械设计原理与步骤，第三章 力学分析基础，第四章 材料力学。

2. 机械设计常用软件工具：介绍CAD、SolidWorks等软件的基本操作，进行三维建模和工程图绘制；教材章节：第五章 计算机辅助设计，第六章 三维建模与工程图绘制。

3. 机械传动系统设计：包括齿轮、蜗轮、带传动、链传动的设计与计算；教材章节：第七章 传动系统设计，第八章 齿轮设计，第九章 蜗轮设计，第十章 带传动与链传动。

4. 控制系统及传感器设计：介绍控制系统原理，传感器选型及在机械设计中的应用；教材章节：第十一章 控制系统，第十二章 传感器及其应用。

机械原理课程设计指导书题Ⅰ 四冲程内燃机设计一． 已知条件： 在图示的四冲程内燃机中活塞行程 H = （mm ） 活塞直径 D= （mm ） 活塞移动导路相对于曲柄中心的距离 e= （mm ） 行程速比系数 K=连杆重心2c 至A 点的距离 2AC l = 系 数 AB l (mm) 曲柄重量 1Q = (N) 连杆重量 2Q = (N) 活塞重量 3Q = (N) 连杆通过质心轴2c 的转动惯性半径c ρ 2c ρ= 系数AB l 2(m 2m ) 曲柄的转速 n 1= (rpm) 发动机的许用速度不均匀系数 [δ]=曲柄不平衡的重心到O 点的距离 OC l = OA l （mm ） 开放提前角：进气门：-10°；排气门： -32° 齿轮参数：m=3.5（mm ）； α=20°；a h *=12Z ='2Z =14； 3Z ='3Z =72 ；1Z =36示功图见P10图2所示。

二．设计任务1. 机构设计按照行程速比系数K 及已知尺寸决定机构的主要尺寸，并绘出机构运动简图（4号图纸）。

（凸轮要计算出装角后才画在该图上） 2. 选定长度比例尺作出连杆机构的位置图以活塞在最高位置时为起点，将曲柄回转一周按顺时针方向分为十二等分，然后找出活塞在最低位置时和活塞速度为最大时的曲柄位置（即曲柄旋转一周共分十五个位置）并作出机构各位置时的机构位置图，求出滑快的相对位移。

3. 作出机构15个位置的速度多边形求出这15个位置的BA V 、2C V 、B V 、ω2的数值，并列表表示。

（表一） 4. 作出机构的15个位置的加速度多边形求出15个位置的n BA a 、t BA a 、BA a 、2α 、2C a 、B a 的数值，并列表表示。

（表二）5.用直角坐标作滑快B 点的位移曲线B S =B S （φ），速度曲线)(ϕB B V V =及加速度曲线)(ϕB B a a =。

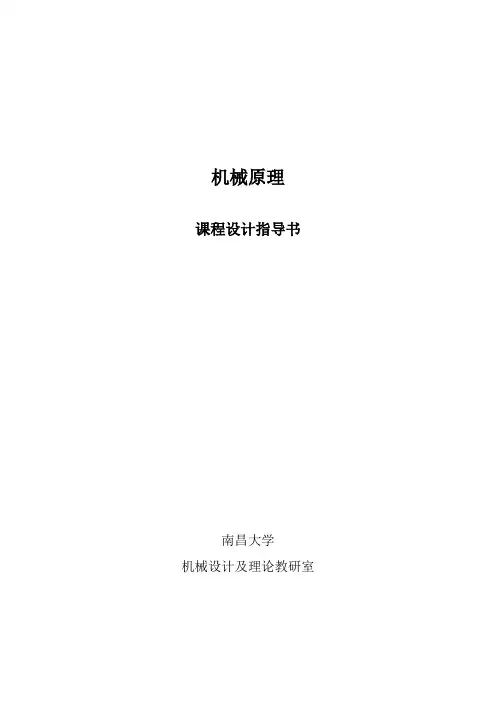

机械原理课程设计指导书南昌大学机械设计及理论教研室前言本指导书是总结最近几届机械原理课程设计教学工作的基础上编写的。

目的在于指导学生在设计中根据给定的机器工艺、功能，正确进行机械运动简图的型综合及尺度综合，进一步提高学生机械运动简图设计能力，培养学生的分析和综合能力，培养学生创新能力。

设计内容基本覆盖了主要教学内容。

机械原理课程设计是机械原理教学工作的一个重要环节，是工科机械类学生入学后第一次接触到的大型综合设计，设计时间紧，内容多。

从教学角度出发，既需要活跃学生思维，又必须保证设计工作有序进行，这也是编写本指导书的另一目的。

为了进一步完善机械原理课程设计教学工作，殷切希望参加设计的学生通过设计提出宝贵的改进意见。

机械设计及理论教研室2005年12月一、机械原理课程设计的目的1．学会机械运动简图设计的步骤和方法。

2．巩固所学的理论知识，掌握机构分析与综合的基本方法。

3．培养学生使用技术资料，计算作图及分析与综合的能力。

4．培养学生进行机械创新设计的能力。

二、设计内容小平面刨削机运动简图设计及分析三、机器的工艺功能要求和原始参数1．刨削速度尽可能为匀速，并要求刨刀有急回特性。

2．刨削时工件静止不动，刨刀空回程后期工件作横向进给，且每次横向进给量要求相同，横向进给量很小并可随工件的不同可调。

3．工件加工面被抛去一层之后，刨刀能沿垂直工件加工面方向下移一个切削深度，然后工件能方便地作反方向间歇横向进给，且每次进给量仍然要求相同。

4．原动机采用电动机。

四、机器的工艺动作分解及要求根据机器的工艺功能要求，其工艺动作分解如下：1．刨刀的切削运动：往复移动，近似匀速，具有急回特性。

2．工件的横向进给运动：间歇移动，每次移动量相同，在刨刀空回程后期完成移动，要求移动量小且调整容易。

工件刨去一层之后能方便地作反向间歇横向移动进给，同样要求反向进给量每次相同且易调整。

3．刨刀的垂直进给运动：间歇移动，工件刨去一层之后刨刀下移一次，移动量调整方便。

木工机械课程设计指导书木工机械是现代工业中的一项重要技术，它包括各种机器和设备的设计、制造、维护和修复。

为了提高学生的木工机械技术，培养良好的职业素质和实践能力，我们需要设计一门适合学生学习的木工机械课程。

本文将详细介绍如何设计一门高质量的木工机械课程，并提供一份指导书。

第一部分：课程概述1.1 课程名称：木工机械技术1.2 课程目标：本课程旨在培养学生的木工机械技术，让他们掌握木工机械的原理、使用方法、维修和安全知识。

1.3 课程内容：课程内容包括木工机械的分类、结构、工作原理、常见故障及排除方法、维护和保养、机器操作、安全知识等方面。

1.4 课程时间：本课程为选修课程，共计36学时，每周2学时，持续18周。

第二部分：教学方法2.1 教学方法：教学采用理论讲授、实践操作和案例分析相结合的方式，注重理论与实践的结合，强化学生的动手能力。

2.2 教学资源：教室内配备了多种类型的木工机械设备，学生可以在实践操作中学习和掌握机器的使用方法。

2.3 实践环节：每周将安排2小时的实践环节，学生将有机会亲自操作木工机械设备，掌握机器的使用技巧。

第三部分：课程大纲3.1 第一单元：木工机械基础3.1.1 木工机械的定义3.1.2 木工机械的分类3.1.3 木工机械的结构3.1.4 木工机械的工作原理3.1.5 木工机械的维修和保养3.2 第二单元：机器操作与安全知识3.2.1 机器操作技巧3.2.2 机器操作中的危险与安全防护3.2.3 常见故障及排除方法3.2.4 机械的运输和安装3.3 第三单元：实践操作3.3.1 木工机械设备的使用3.3.2 木工机械设备的维护与保养3.3.3 机器操作实践3.3.4 安全操作实践第四部分：教材选择4.1 木工机械基础4.1.1 《木工机械技术》4.1.2 《木工机械工作原理与维护》4.2 机器操作与安全知识4.2.1 《机器操作与安全知识》4.2.2 《木工机械设备的安全使用》4.3 实践操作4.3.1 《木工机械实践操作教程》4.3.2 《机械设备的日常维护与保养》第五部分：教学评估5.1 考试形式：本课程采用闭卷考试方式，考核学生对课程内容的掌握程度。

第1章概述1.1 机械设计的过程、内容及机械原理课程设计的意义设计是创造性的建立满足功能要求的技术系统的活动过程。

机械设计的步骤和内容一般可分为四个阶段，即：产品规划阶段、方案设计阶段、详细设计阶段和改进设计阶段。

1. 产品规划阶段本阶段主要是通过市场调查了解市场需求，做出市场预测，对产品开发的可能性作综合研究并提出可行性报告，本阶段最终目的是确定任务并给出详细的设计任务书。

2. 方案设计阶段通过规划阶段明确了设计任务，确定了系统的功能。

当然能实现同一功能的系统可以有不同的工作原理，同一原理又可以有不同的运动方案。

通过功能分析并确定了工作原理的基础上进行工艺动作构思，初步拟定出从原动机经传动机构到执行机构的运动方案，并画出各执行构件动作相互协调配合的运动循环图，设计各执行机构，画出机构运动简图并作机构的运动学分析和动力学分析计算，这是机械产品方案设计阶段的主要内容。

3. 详细设计阶段该阶段是将机械运动简图具体化为机器及零部件的合理结构。

完成机械产品的总体设计、部件和零件设计，完成全部生产图纸并编制设计说明书等技术文件。

4. 改进设计阶段本阶段的主要任务是根据试验、使用、鉴定所暴露的问题，进一步做出相应的技术完善工作，以确保产品的设计质量。

设计是一个创新的过程，而在设计的四个阶段中，方案设计的创新及其优劣尤为重要，它对机械系统功能的实现、性能的好坏、经济性及其市场竞争力具有决定性的作用，直接关系到机械设计全局的成败，因此机械系统的方案设计在整个机械设计中占有极其重要的地位。

而《机械原理》课程的内容正是为方案设计提供了理论依据和基本方法，机械原理课程设计则是机械系统运动方案设计的一个综合训练。

机械原理课程设计是本科阶段的第一个课程设计，它对初步掌握机械系统的方案设计和了解机械设计的内容和方法具有重要意义。

1.2 课程设计的目的通过综合运用机械原理及相关课程所学内容，针对一个实际机械系统完成课程设计，达到以下目的：1. 巩固和加深对机械原理课程内容的理解；2. 初步掌握机械系统方案设计的方法并对机械设计的全过程有个初步了解；3. 培养学生分析问题和解决问题的能力，并对学生的创新意识和创新方法进行初步训练；4. 培养学生自学、查阅资料和独立工作的能力，同时培养学生的团队协作精神；5. 培养学生运用计算机技术解决实际工程的能力。

机械设计课程课程设计手册一、教学目标本课程的教学目标是让学生掌握机械设计的基本原理和方法，培养学生具备一定的机械设计能力和创新意识。

具体目标如下：1.知识目标：（1）了解机械设计的基本概念、原理和方法；（2）掌握机械零件的设计方法，如轴承、齿轮、联轴器等；（3）熟悉机械系统的设计流程，包括需求分析、方案设计、详细设计等；（4）掌握机械设计的计算方法和工具，如力学分析软件、设计手册等。

2.技能目标：（1）能够运用所学知识进行简单的机械设计；（2）具备分析机械系统性能的能力，对机械设备进行优化设计；（3）掌握机械设计报告的撰写方法和技巧；（4）具备一定的创新意识和团队协作能力。

3.情感态度价值观目标：（1）培养学生对机械设计的兴趣，提高专业素养；（2）培养学生诚实守信、精益求精的职业精神；（3）培养学生具备解决实际问题的能力，适应社会需求。

二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.机械设计的基本概念、原理和方法；2.机械零件的设计方法，如轴承、齿轮、联轴器等；3.机械系统的设计流程，包括需求分析、方案设计、详细设计等；4.机械设计的计算方法和工具，如力学分析软件、设计手册等；5.机械设计实例分析，提高学生的设计能力和创新意识。

三、教学方法为了实现课程目标，我们将采用以下教学方法：1.讲授法：讲解基本概念、原理和方法，使学生掌握基础知识；2.案例分析法：分析典型机械设计案例，提高学生的设计能力和创新意识；3.实验法：让学生动手实践，加深对理论知识的理解；4.讨论法：分组讨论，培养学生的团队协作能力和解决问题的能力。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，如《机械设计基础》等；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的PPT、教学视频等，提高学生的学习兴趣；4.实验设备：准备充足的实验设备，确保每个学生都能动手实践。

机械设计基础课程设计指导大纲A 、总论一、课程设计的目的、任务和内容1、课程设计目的机械设计课程设计是本课程的最后一个教学环节，总体来说，目的有三个：1）综合运用机械设计及其它有关先修课程，如机械制图、测量和公差配合、金属材料和热处理、工程力学等的理论和生产实际知识进行机械设计训练，使理论和实际结合起来，使这些知识得到进一步巩固、加深和拓展；2）学习和掌握机械设计的一般步骤和方法，培养设计能力和解决实际问题的能力；3）进行基本技能的训练，对计算、制图、运用设计资料（如手册、图册、技术标准、规范等）以及进行经验估算等机械设计方面的基本技能得到一次综合训练，提高技能水平。

2、课程设计任务课程设计任务由课程设计任务书给出，内容包括：设计题目、原始数据、设计条件和设计内容等。

格式如下：课程设计任务书课程名称机械设计基础设计题目带式输送机传动装置1 设计要求（包括主要指标、数据及工作量）1.1 传动系统示意图1.2原始数据1.运输带的拉力F= N2.运输带工作速度V= m/s3.卷筒直径D= mm1.3设计条件：1.工作条件：锅炉房运煤（室外、多尘）；两班制，每班工作四小时；空载起动、连续、单向运转，载荷平稳；2.使用期限及检修间隔:工作期限为8 年，每年工作250 日；检修期定为三年；3.生产批量及生产条件：生产几十台，无铸钢设备；4. 设备要求 : 固定； 5．安装形式：卧式； 6．生产厂：校办工厂 1.4 工作量1. 减速器装配图 A 0（A 1）一张2. 零件图 1～ 4 张5 陈铁鸣主编 . 新编机械设计课程设计图册，北京：高等教育出版社， 2003 年 7 月6 王科社，滕启编 .机械设计课程设计指导书，北京：北京机械工业学院， 2001 年7 周开勤主编 . 机械零件手册，第 5 版. 北京：高等教育出版社， 2001 年 7 月8 滕启，米洁，王科社编 .机械设计课程设计指指南，北京：北京机械工业学院， 2002 年指导老师签字： 年月日1）设计题目：带式输送机传动装置。

机械原理课程设计指导书机械原理课程设计说明书姓名班级学号时间年月指导教师第一章概论一．机械原理课程设计的目的机械原理课程设计是继机械原理课程的课堂理论教学之后，面向学生设置的一项实践性教学环节。

机械原理课程设计以机械制图、数学、物理、理论力学、金属工艺学、计算机语言等先修课和金工实习为基础，在机械原理课程所探讨的常用机构的分析、综合基本理论方法指导下，采取教师引导与学生个人独立思考相结合的方式，通过对整部机器的运动和动力学设计的训练，以期达到下述几项主要目的：1）初步培养学生综合应用各学科理论，进行机器工作原理设计，机构选型和机器总体设计的能力。

2）提高学生在机构的分析与综合方面的熟练程度。

3）培养学生运用计算机辅助机械设计的能力。

4）让学生接触机械设计方面的感性知识，使他们对机械设计的一般过程和步骤有初步的了解。

5）提高学生计算、绘图、使用技术资料和计算机的熟练程度；锻炼他们独立工作，了解实际问题的能力。

二.机械原理课程设计的内容和方法1.机械原理课程设计的内容为培养具有独立设计能力的人才创造条件，机械原理课程设计的内容应包括：机械传动方案的选择与设计；机械的运动分析与设计；机械的动力分析与设计三个方面，所以机械原理课程设计的选题应当注意到：一定程度的综合性和完整性——应包括三种基本机构（如连杆机械、凸轮机构、齿轮机构）的分析与综合；一定程度的自动化——应具有多个执行机构的运动配合关系，包括运动循环图的分析与设计；一定程度的深度和广度——应较全面而综合地应用机械原理的基本理论、基本知识和基本技能，以使学生在机械设计技术工作的适应能力和开发创造能力方面受到初步实践性的训练。

2．机械原理课程设计的方法课程设计的方法原则上可分为两大类：（1）图解法运用基本理论中的基本关系式，用图解的方法将其结果确定出来，并清晰地以线图的形式表现在图纸上，有直观、简单、可检查解析计算正确与否等特点，对于简单机构的分析与综合问题，其优点更为明显。

机械设计基础(课程设计一、教学目标本节课的教学目标是让学生掌握机械设计的基础知识，包括机械零件的选型、设计原则和设计方法等。

具体目标如下：1.知识目标：使学生了解机械设计的基本概念、原理和方法，掌握常用机械零件的设计方法和计算公式，了解机械设计中的标准和规范。

2.技能目标：培养学生运用机械设计原理解决实际问题的能力，能独立完成简单机械零件的设计和计算，提高学生的动手能力和创新能力。

3.情感态度价值观目标：培养学生对机械设计的兴趣和热情，树立正确的工程观念，培养团队合作精神和责任感。

二、教学内容本节课的教学内容主要包括以下几个部分：1.机械设计的基本概念和原理：介绍机械设计的定义、目的和意义，讲解机械设计的基本原则和方法。

2.常用机械零件的设计：讲解齿轮、轴承、联轴器等常用机械零件的设计方法和计算公式。

3.机械设计中的标准和规范：介绍国家标准和行业标准，讲解机械设计中常用的公差、配合和表面粗糙度等。

4.机械设计实例分析：分析实际工程中的机械设计案例，让学生了解机械设计的过程和方法。

三、教学方法为了提高教学效果，本节课将采用多种教学方法：1.讲授法：讲解机械设计的基本概念、原理和方法，使学生掌握基本知识。

2.案例分析法：分析实际工程中的机械设计案例，让学生了解机械设计的过程和方法。

3.讨论法：学生进行小组讨论，培养学生的团队协作能力和解决问题的能力。

4.实验法：安排课后实验，让学生动手实践，巩固所学知识，提高创新能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的机械设计教材，为学生提供系统的学习资料。

2.参考书：推荐相关参考书籍，拓展学生的知识视野。

3.多媒体资料：制作精美的PPT，生动展示机械设计的相关概念和实例。

4.实验设备：准备充足的实验设备，确保每个学生都能动手实践。

五、教学评估为了全面、客观地评估学生的学习成果，本节课将采用以下评估方式：1.平时表现：关注学生在课堂上的积极参与程度、提问回答等情况，给予相应的表现评价。

机械设计课程设计指导书pdf一、课程目标知识目标：1. 让学生掌握机械设计的基本原理，理解机械结构的功能与构成；2. 使学生了解并掌握机械设计过程中常用的设计方法和设计工具；3. 培养学生运用机械设计知识解决实际问题的能力。

技能目标：1. 培养学生运用CAD软件进行机械零件的绘制和装配图的设计能力；2. 培养学生运用工程计算方法进行机械结构强度、刚度等计算的能力；3. 培养学生通过查阅资料、团队协作完成机械设计项目的能力。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发学生的创新意识和探索精神；2. 培养学生严谨、细致、负责任的工作态度，养成良好的工程素养；3. 培养学生团队协作意识，提高沟通与交流能力。

课程性质：本课程为实践性较强的学科，旨在培养学生的动手能力、创新能力和解决实际问题的能力。

学生特点：高二年级学生，具有一定的机械基础知识，好奇心强，喜欢实践操作，但可能缺乏系统性的设计方法和实践经验。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，引导学生主动参与，培养其独立思考和解决问题的能力。

在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。

二、教学内容本课程教学内容主要包括以下几部分：1. 机械设计基本原理：讲解机械结构的功能、类型及设计要求，对应教材第一章内容。

- 机械零件的分类及功能- 机械结构设计的基本原则2. 机械设计方法与工具：介绍常用设计方法和工具，如CAD软件应用等，对应教材第二章内容。

- 设计方法：草图设计、详细设计- 设计工具：CAD软件操作与运用3. 机械零件设计：学习各类机械零件的设计方法，对应教材第三章内容。

- 轴承、齿轮、传动带等零件的设计- 零件的强度、刚度计算4. 机械装配图设计：培养学生绘制装配图的能力，对应教材第四章内容。

- 装配图的基本知识- 装配图的绘制方法5. 机械设计实例分析：通过实例分析，培养学生解决实际问题的能力，对应教材第五章内容。

《机械设计基础》课程设计指导书前言本书是根据工科院校机械类专业《机械设计基础》教学大纲编写的。

可作为工科院校机械类、机电结合类专业《机械设计基础课程设计》课程的教学用书，也可供有关专业师生和工程技术人员参考。

本书以齿轮减速器及以齿轮减速器为主体的一般机械传动装置的设计过程为例，按照课程设计的一般步骤，对课程设计从准备到编写设计计算说明书与准备答辩的全过程，逐一作了具体、扼要的阐述，并注意讲清楚设计中各个阶段的设计思想及设计方法，注意设计思路和方法的引导，启迪学生在融汇贯通的基础上进行设计。

针对目前课程教学中的薄弱环节及设计中易出现的错误，除加强了结构设计方面的内容外，还用大量的图例，采用正误对照的形式，表达设计中常见的错误结构，使学生在设计中少走弯路。

学生使用本书经教师适当指导就能独立完成课程设计。

本书将设计指导书、参考图例、有关标准规范和设计资料及设计题目等有机地结合起来编成一本书，使本书内容更加完整、系统、适用，既便于教学使用，又能减轻学校和学生的负担。

本书采用了最新国家标准、规范和设计资料。

为了缩减篇幅和便于使用，书中摘录的标准和规范都根据常用的参数范围进行了精心压缩和编排。

目录前言 (2)目录 (3)第一章概述 (5)第一节机械设计基础课程设计的目的 (5)第二节机械设计基础课程设计的内容 (5)第三节机械设计基础课程设计的一般步骤 (5)第四节机械设计基础课程设计的要求和注意事项 (6)第二章设计题目 (8)第一节机械设计基础课程设计任务书 (8)第二节设计工作量和进度安排 (12)第三章机械传动装置的总体设计 (14)第一节分析和拟定传动方案 (14)第二节选择电动机 (15)第三节总传动比的计算与分配 (18)第四节传动装置的运动和动力参数计算 (20)第五节传动装置的总体设计示例 (22)第四章传动零件的设计计算 (26)第一节减速器外传动零件的设计 (26)第二节减速器内传动零件的设计 (26)第五章减速器的结构与润滑 (28)第一节减速器的结构 (28)第二节减速器的箱体结构 (29)第三节滚动轴承组件的结构设计 (41)第四节减速器的润滑与密封 (46)第五节减速器附件的结构设计 (61)第六章装配图的设计及绘制 (70)第一节装配图设计的准备 (70)第二节装配草图的设计及绘制 (84)第三节装配草图的检查和修改 (104)第四节完成减速器装配图 (109)第七章零件工作图的设计与绘制 (117)第一节轴类零件工作图的设计及绘制 (117)第二节齿轮类零件工作图的设计与绘制 (122)第三节铸造箱体工作图的设计及绘制 (132)第八章编制设计计算说明书与准备答辩 (140)第一节设计计算说明书的要求 (140)第二节设计计算说明书内容与格式 (141)第三节准备答辩 (142)第九章计算机辅助课程设计 (145)第十章机械设计常用数据、标准和规范 (146)第一节常用数据和一般标准 (146)第二节材料 (154)第三节联接与紧固 (159)第四节键、销联接 (176)第五节滚动轴承 (178)第六节联轴器 (192)第七节润滑与密封 (201)第八节公差配合与表面粗糙度 (209)第九节渐开线圆柱齿轮精度(摘自GBl0095—88) (219)第十节锥齿轮和准双曲面齿轮精度 (226)第十一节圆柱蜗杆、蜗轮精度 (230)第十二节电动机 (235)主要参考书目 (242)第一章概述第一节机械设计基础课程设计的目的机械设计基础课程设计是学生学习机械设计基础课程后进行的一项综合训练。

机械设计课程设计 芦书荣一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和方法，理解机械结构的功能与组成；2. 使学生了解并掌握常见的机械传动、连接和支撑等设计方法；3. 帮助学生掌握机械设计过程中所需的工程图纸绘制及标注技巧。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制工程图纸的能力；2. 培养学生运用机械设计原理和方法解决实际问题的能力；3. 提高学生团队协作和沟通表达的能力。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发学生的创新意识和探索精神；2. 培养学生严谨、认真、负责的学习态度，树立良好的工程伦理观念；3. 增强学生的环保意识，让学生在设计过程中注重节能和可持续发展。

分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成机械结构的设计和计算；2. 学生能够熟练使用CAD软件进行工程图纸的绘制和标注；3. 学生能够在团队项目中发挥自己的优势，与团队成员共同解决问题；4. 学生能够对机械设计有更深入的了解，对机械工程产生浓厚的兴趣。

二、教学内容1. 机械设计基本原理：介绍机械设计的基本概念、原则和设计方法，包括力学分析、材料选择、公差配合等；教材章节：第一章 机械设计概述、第二章 机械设计基本原理。

2. 机械传动设计：讲解齿轮传动、链传动、带传动等常见机械传动的设计方法和计算；教材章节：第三章 齿轮传动设计、第四章 链传动设计、第五章 带传动设计。

3. 机械连接设计：介绍螺纹连接、焊接、铆接等连接方式的设计方法和应用；教材章节：第六章 螺纹连接设计、第七章 焊接与铆接。

4. 机械支撑设计：分析轴、轴承、联轴器等支撑部件的设计方法和选用原则；教材章节：第八章 轴与轴承设计、第九章 联轴器与联接件。

5. 工程图纸绘制与标注：教授CAD软件在机械设计中的应用，包括工程图纸的绘制、标注和修改；教材章节：第十章 工程图纸绘制、第十一章 CAD软件应用。

机械设计基础课程设计教案一、教学目标1. 了解机械设计的基本原理和方法，掌握机械设计的一般步骤。

2. 熟悉常用机械零件的设计方法和计算公式，具备一定的机械设计能力。

3. 培养学生动手实践能力和团队协作精神，提高学生解决实际问题的能力。

二、教学内容1. 机械设计的基本原理和方法2. 机械设计的一般步骤3. 常用机械零件的设计方法和计算公式4. 机械设计实例分析5. 课程设计的要求和评分标准三、教学方法1. 讲授法：讲解机械设计的基本原理、方法和步骤，分析常用机械零件的设计方法和计算公式。

2. 实践法：引导学生参与课程设计实践，培养学生动手能力和团队协作精神。

3. 案例分析法：分析典型的机械设计实例，帮助学生理解机械设计的方法和技巧。

4. 讨论法：组织学生进行分组讨论，交流设计心得，提高解决问题的能力。

四、教学安排1. 第一课时：讲解机械设计的基本原理和方法，介绍机械设计的一般步骤。

2. 第二课时：讲解常用机械零件的设计方法和计算公式，分析机械设计实例。

3. 第三课时：布置课程设计任务，讲解设计要求和评分标准。

4. 第四课时：学生分组进行课程设计实践，教师巡回指导。

五、教学评价1. 学生课程设计成果的完成情况，包括设计报告、图纸和实物模型。

2. 学生在课程设计过程中的动手实践能力和团队协作精神。

3. 学生对机械设计原理和方法的理解程度，以及解决实际问题的能力。

4. 学生课程设计的创新性和实用性，以及对机械设计的兴趣和热情。

六、教学资源1. 教材：《机械设计基础》2. 参考书籍：《机械设计手册》、《机械零件设计》3. 网络资源：相关机械设计的学习网站、论坛和视频教程4. 软件工具：CAD、SolidWorks等机械设计软件5. 实物模型：展示常用机械零件和完整的机械设备模型七、教学过程1. 课程导入：通过展示实物模型和图片，引发学生对机械设计的兴趣。

2. 讲解基本原理和方法：引导学生了解机械设计的基本原理和方法。

ZDD机械设计基础课程设计一、课程目标知识目标：1. 让学生掌握ZDD机械设计基础理论知识，包括机械原理、机械结构设计、机械零件及其功能等。

2. 使学生了解并掌握机械设计的基本流程和方法，具备分析简单机械系统问题的能力。

3. 引导学生掌握相关机械设计标准和规范，了解工程实践中的设计要求。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制的能力。

2. 培养学生运用理论知识解决实际机械设计问题的能力，具备初步的创新能力。

3. 提高学生的团队协作能力和沟通能力，学会在团队中共同解决问题。

情感态度价值观目标：1. 培养学生对机械设计的兴趣和热情，激发学生主动学习的积极性。

2. 培养学生严谨的科学态度，注重实践操作，养成勤奋、务实的学习习惯。

3. 增强学生的环保意识，使他们在设计过程中充分考虑绿色环保和可持续发展。

本课程针对初中年级学生，结合学科特点和教学要求，注重理论知识与实践技能的结合，旨在培养学生的创新意识和实践能力。

通过本课程的学习，使学生能够掌握基本的机械设计知识，具备一定的设计技能，并在实践中形成良好的情感态度和价值观。

为实现这一目标，课程将分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 机械设计基本概念：包括机械系统的组成、机械设计的基本要求和过程。

- 教材章节：第一章 机械设计概述- 内容：机械系统的基本组成、设计要求、设计过程及方法。

2. 机械原理：介绍常用机构的工作原理及其在设计中的应用。

- 教材章节：第二章 机械原理- 内容：平面连杆机构、凸轮机构、齿轮机构等的工作原理和应用。

3. 机械零件设计：讲解常用机械零件的设计方法及其在实际应用中的选择。

- 教材章节：第三章 机械零件设计- 内容：轴、齿轮、轴承、联轴器等零件的设计方法和选用原则。

4. 机械结构设计：介绍机械结构设计的基本原则和方法，分析典型结构实例。

- 教材章节：第四章 机械结构设计- 内容：结构设计的基本原则、典型结构实例分析。

精密机械设计课程设计指导书光电信息与通信工程学院测控技术与仪器系2008．12题目一：百分表的设计一设计目标设计钟表式百分表，具体技术要求如下：1 百分表测量范围为0~5或0~10mm，分度值为0.01mm；2 百分表的外形尺寸和配合尺寸应符合下图规定；（图1）3 百分表的测力应在0.5N至1.5N之间，测力落差（同一点正反向测力之差）不大于0.4N，单向行程测力变化不大于0.5N；4 示值误差：1)对于测量范围0~10的表，示值总误差不大于0.018 mm，对于测量范围0~5的表，不大于0.016 mm；2)任意一毫米内示值误差不大于0.01 mm；3)回程误差不大于0.003 mm；4)示值变动性不大于0.003 mm；5 测杆应移动平衡、灵活、无卡住现象；6 测杆处于自由状态时，指针应位于从零位开始逆时针方向30°~90°之间；7 当转数指针指示整转数时，指针偏离整转数刻度不大于15°；8 测杆行程应至少超出工作行程终点0.5mm；9 指针尖端应盖过短刻线长度的30%~80%；10 指针尖端与表盘之间距离不大于0.7mm；11 表盘刻线宽度和指针尖端宽度应为0.15~0.25mm。

二课程设计的目的、任务和要求1 目的本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。

其目的是：（1）巩固《精密机械设计》课程所学内容，综合运用所学课程的知识进行设计，培养分析和解决实际工程问题的能力；（2）学习仪器结构设计的一般方法和步骤，提高机械设计水平，树立正确的设计思想；（3）扩大知识范围，学会运用各类技术资料，包括技术标准、手册等。

2 任务设计一种钟式百分表，在分析样图和参考图的基础上，进行结构方案的比较和选择。

包括示数装置、传动系统、消除空回装置、产生测力装置、导轨、支承、限动器和联接等。

然后进行总体布局、设计计算，绘制草图和正式图，编写说明书。
