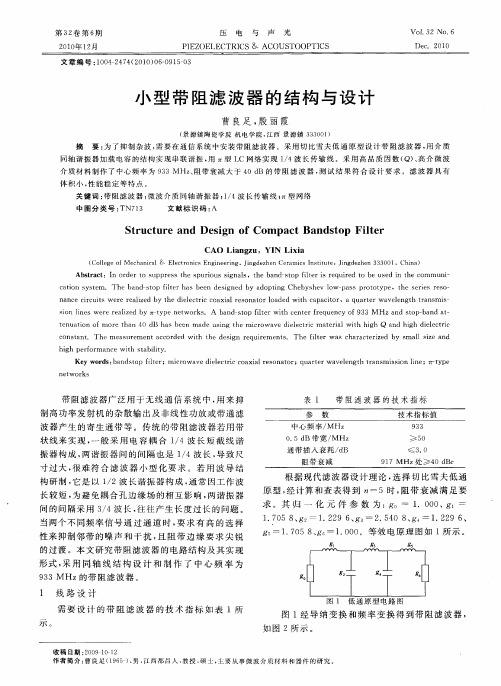

带阻滤波器设计

2.巴特沃斯带阻IIR数字滤波器设计1.设计思路—基于冲激响应不变法的IIR数字滤波器设计冲激响应不变法的设计原理是利用数字滤波器的单位抽样响应序列H(z)来逼近模拟滤波器的冲激响应g(t)。

按照冲激响应不变法的原理，通过模拟滤波器的系统传递函数G(s)，可以直接求得数字滤波器的系统函数H(z)，其转换步骤如:(1) 利用ω=ΩT (可由关系式Z=e sT推导出)，将ωp, ωs转换成Ωp, Ωs ，而αp，αs不变；(2)求解低通模拟滤波器的传递函数G(s)；(3) 将模拟滤波器的传递函数G(s)转换为数字滤波器的传递函数H(z)。

尽管通过冲激响应不变法求取数字滤波器的系统传递函数比较方便，并具有良好的时域逼特性，但若G(s)不是带限的，或是抽样频率不高，那么在H(e jω)中将发生混叠失真，数字滤波器的频率响应不能重现模拟滤波器的频率响应。

只有当模拟滤波器的频率响应在超过折叠频率后的衰减很大时，混叠失真才很小，此时采样脉冲响应不变法设计的数字滤波器才能满足设计的要求，这是冲激响应不变法的一个严重的缺点。

2.设计要求及方案设计一带阻巴斯沃特IIR滤波器，要求如下：带纹波为Rp＝1dB，通带上、下限角频率为0.11π、0.81π，阻带上、下限角频率为0.31π、0.61π，阻带最小衰减αs=40dB，采样频率f s=15000Hz3．用MTALAB算法设计巴特沃斯带阻IIR数字滤波器fs=15000;T=1/fs;rp=1;rs=40;wp1=0.11*pi;wp2=0.81*pi;ws1=0.31*pi;ws2=0.61*pi; %数字带阻滤波器技术指标wc1=(2/T)*tan(wp1/2); %频率预畸变wc2=(2/T)*tan(wp2/2);wr1=(2/T)*tan(ws1/2);wr2=(2/T)*tan(ws2/2);w0=sqrt(wc1*wc2);B=wc2-wc1;wp=1; %归一化通带截止频率ws=wp*(wr1*B)/(w0^2-wr1^2); %归一化阻带截止频率[N,wc]=buttord(wp,ws,rp,rs,'s'); %求滤波器阶数和3dB截止频率[Z,P,K]=buttap(N);[Md,Nd]=zp2tf(Z,P,K); %将零极点形式转换为传输形式[M,N]=lp2bs(Md,Nd,w0,B); %对低通滤波器进行频率变换，转换为带阻滤波器[h,w]=freqs(M,N); %模拟带阻滤波器的幅频响应plot(w/(2*pi,abs(h)));grid; >> xlabel('频率/Hz');ylabel('幅度');title('模拟带阻滤波器');[b,a]=bilinear(M,N,15000); %对模拟滤波器双线性变换figure(1);freqz(b,a);[H,W]=freqz(b,a); %绘出频率响应axis([0,1,-100,20]);figure(2);plot(W*fs/(2*pi),abs(H));grid on;xlabel('频率/Hz');ylabel('幅值');title('数字滤波器幅频响应|H(ejOmega)| ');仿真出的幅频响应曲线图如下图2.1所示：图2.1：幅频响应曲线相频特性及幅度特性曲线如下图2.2所示：图2.2：相频特性与幅度特性曲线fs=15000;T= 1/fs; rp=1;rs=40;wp1=0.11*pi;wp2=0.81*pi;ws1=0.31*pi;ws2=0.61*pi;%数字带阻滤波器技术指标wc1=(2/T)*tan(wp1/2);%频率预畸变wc2=(2/T)*tan(wp2/2);wr1=(2/T)*tan(ws1/2);wr2=(2/T)*tan(ws2/2);w0=sqrt(wc1*wc2);B=wc2-wc1;wp=1;%归一化通带截止频率ws=wp*(wr1*B) / (w0^2-wr1^2) %归一化阻带截止频率[N,wc]=buttord(wp,ws,rp,rs,'s')%求滤波器阶数和3dB截止频率[Z,P,K]=buttap(N)%设计模拟低通滤波器[Md,Nd]=zp2tf(Z,P,K)%将零极点形式转换为传输函数形式[M,N]=lp2bs(Md,Nd,w0,B)%对低通滤波器进行频率变换，转换为带阻滤波器[h,w]=freqs(M,N);%模拟带阻滤波器的幅频响应plot(w/(2*pi),abs(h));grid;xlabel('频率Hz');ylabel('幅度');title('模拟带阻滤波器');[b,a]=bilinear(M,N,15000)%对模拟滤波器双线性变换figure(1);reqz(b,a);[H,W]=freqz(b,a); %绘出频率响应；axis([0,1,-100,20]);figure(2);plot(W*fs/(2*pi),abs(H));grid on;xlabel('频率/Hz');ylabel('幅值');n=0:199;t=n/fs;x=sin(2*pi*400*t)+3*sin(2*pi*3000*t)+2*sin(2*pi*5000*t);figure(3);subplot(311);plot(t,x);axis([0,0.01,-5,5]);title('输入信号');grid on;y=filter(b,a,x);subplot(312);stem(y,'.');title('输出序列');grid on;ya=y*sinc(fs*(ones(length(n),1)*t-(n/fs)'*ones(1,length(t))));subplot(313);plot(t,ya);axis([0,0.01,-3,3]);title('输出波形');grid on;t=(0:100)/fs;figure(4)；fs=1.5*10000;n=(0:100)/fs;f=sin(2*pi*400*t)+3*sin(2*pi*3000*t)+2*sin(2*pi*5000*t);y=fftfilt(b,x);[H1,f1]=freqz(f,[1]);[H2,f2]=freqz(y,[1]);f1=f1/pi*fs/2;f2=f2/pi*fs/2;subplot(2,1,1);plot(f1,abs(H1));title('输入信号的频谱'); subplot(2,1,2);plot(f2,abs(H2));title('输出信号的频谱');。

滤波器设计中的滤波器阻带和通带的滤波器参数和滤波器系数的计算分析在滤波器设计中，滤波器的阻带和通带是两个重要的概念。

阻带是指滤波器在频域上对信号的抑制区域，通带则是指滤波器允许信号通过的区域。

要设计一个有效的滤波器，我们需要分析并计算出相应的滤波器参数和滤波器系数。

一、滤波器阻带的计算分析在滤波器设计中，阻带的定义有时会依据具体的应用而有所不同。

通常情况下，在阻带内，滤波器需要实现对信号的抑制，以达到去除噪声或无关信号的目的。

1. 阻带截止频率在滤波器的频域图中，阻带的起始频率和截止频率是需要首先确定的重要参数。

起始频率是指阻带的起点，截止频率是指阻带的终点。

根据具体的滤波器类型，可以采用不同的方法来确定阻带截止频率。

2. 阻带衰减阻带衰减是指在阻带范围内滤波器对信号的衰减程度。

通常以分贝（dB）为单位来表示。

3. 阻带纹波阻带纹波是指在阻带中信号的振幅波动，也称为纹波衰减程度。

纹波的大小与滤波器的设计要求有关，一般以分贝（dB）为单位来表示。

二、滤波器通带的计算分析滤波器的通带是指允许信号通过的频率范围。

滤波器的通带参数的计算和分析是设计滤波器的重要步骤。

1. 通带截止频率通带截止频率是指通带的起点和终点。

根据滤波器类型的不同，可以采用不同的方法来确定通带截止频率。

2. 通带增益通带增益是指滤波器在通带范围内对信号的增益程度。

增益通常以分贝（dB）为单位来表示。

3. 通带波纹通带波纹是指在通带中信号的振幅波动，也称为纹波增益程度。

通带波纹的大小与滤波器的设计要求有关，通常以分贝（dB）为单位来表示。

三、滤波器系数的计算分析在滤波器设计中，滤波器系数是用来确定滤波器的特性的重要参数。

根据滤波器的类型和阶数，可以计算出相应的滤波器系数。

1. IIR滤波器系数的计算IIR滤波器是一种无限脉冲响应滤波器，其系数的计算通常使用滤波器设计工具或者数字滤波器标准方程等方法来实现。

2. FIR滤波器系数的计算FIR滤波器是一种有限脉冲响应滤波器，其系数的计算可以采用窗函数法、最小均方误差法等方法来实现。

《电磁场与微波技术》课程设计报告课题：带阻滤波器设计与仿真专业：班级：组别: 姓名：学号：指导老师：设计时间： 2012-6-4目录1．设计要求.............................................................. - 2 - 2．微带短截线带阻滤波器的理论分析.. (2)3. 设计步骤 (4)3.1带阻滤波器的原理图设计 (4)3.2带阻滤波器的仿真及优化 (6)3.2.1 s参数设置 (6)3.2.2 对微带短截带阻滤波器进行初步仿真，得到初步仿真波形如下图。

(6)3.2.3 带阻滤波器的优化 (6)3.2.4 带阻滤波器版图生成与仿真 (7)4．心得体会 (8)5 参考文献 (8)带阻滤波器的设计与仿真1．设计要求1.1 设计题目：带阻滤波器的设计与仿真。

1.2 设计方式：分组课外利用ads软件进行设计。

1.3 设计时间：第一周至第十七周。

1.4 参数要求：中心频率：2.4GHz相对带宽：9%带内波纹：<0.2dB阻带衰减>25dB输入输出阻抗：50Ω在频率2.2GHz和2.6GHz处，衰减<3dB2．微带短截线带阻滤波器的理论分析当频率不高时，滤波器主要是由集总元件电感和电容构成，但当频率高于500Mz时，滤波器通常由分布参数元件构成，这是由于两个原因造成的，其一是频率高时电感和电容应选的元件值小，由于寄生参数的影响，如此小的电感和电容已经不能再使用集总参数元件；其二是此时工作波长与滤波器元件的物理尺寸相近，滤波器元件之间的距离不可忽视，需要考虑分布参数效应。

我们这次设计采用短截线方法，将集总元件滤波器变换为分布参数滤波器，其中理查德变换用于将集总元件变换为传输段，科洛达规则可以将各滤波器元件分隔。

2.1 理查德变换通过理查德变换，可以将集总元件的电感和电容用一段终端短路和终端开路的传输线等效。

终端短路和终端开路传输线的输入阻抗具有纯电抗性，利用传输线的这一特性，可以实现集总元件到分布参数元件的变换。

基于HFSS的微波带阻滤波器设计引言：微波带阻滤波器是一种能够阻止特定频段信号传输的电路器件，在无线通信和雷达系统中具有广泛的应用。

本文将基于HFSS软件来设计一种微波带阻滤波器。

设计目标：设计一个具有中心频率为2GHz，带宽为500MHz的微波带阻滤波器，并实现较好的阻带衰减。

设计步骤：1. 确定滤波器类型：根据设计要求，我们选择了以理想带阻类型为参考，具体选择了Cauer型带阻滤波器。

2.选择滤波器结构：根据设计要求，我们选择了巴特沃斯微带滤波器结构，它具有简单的结构和相对较好的性能。

3.确定滤波器的阻带和通带：根据设计要求，我们确定了滤波器的上下阻带频率和通带频率。

4.开始HFSS软件设计：根据以上设计目标和步骤，我们打开HFSS软件，并进行以下设计：a)创建一个适当大小的板材作为基底。

b)选择适当的介质材料，以获得所需的介电常数。

c)绘制微带线结构和抗地面。

d)添加滤波器元件，例如阻抗转换器和耦合缝隙等，以实现所需的滤波特性。

e)对设计进行模拟和优化，以获得最佳性能。

5.导出设计文件：优化完成后，将设计导出为标准格式的文件，以便进行后续的制作和测试。

6.制作和测试：根据导出的设计文件，制作实际的滤波器电路，并使用合适的测试设备进行性能测试。

结论：本文介绍了基于HFSS软件的微波带阻滤波器的设计流程。

通过HFSS 的模拟和优化功能，我们能够快速设计出符合要求的滤波器电路，并能够预测其性能。

通过实际制作和测试，我们可以验证设计结果，并对其进行修正和改进。

微波带阻滤波器的设计是一个复杂的过程，需要对电磁场和滤波器原理有一定的理解和经验。

然而，使用HFSS等仿真软件可以大大简化设计过程，并提高设计效率和准确性。

滤波器设计中的滤波器阻带和通带的滤波器阻带和通带的频率范围选择分析滤波器设计中的滤波器阻带和通带的频率范围选择分析滤波器在电子系统中扮演着至关重要的角色，它能够滤除或增强特定频率范围的信号。

在滤波器设计中，选择合适的滤波器阻带和通带的频率范围对滤波器的性能至关重要。

本文将分析滤波器阻带和通带的频率范围选择的关键因素。

1. 了解滤波器的基本原理在深入讨论滤波器阻带和通带的频率范围之前，我们需要了解滤波器的基本原理。

滤波器可以根据其频率响应来分类为低通、高通、带通或带阻滤波器。

低通滤波器允许低频信号通过，而抑制高频信号。

相反，高通滤波器允许高频信号通过，而抑制低频信号。

带通滤波器允许特定范围内的频率信号通过，而抑制其他频率范围的信号。

带阻滤波器与带通滤波器相反，它抑制特定范围内的频率信号。

2. 确定滤波器的应用需求为了选择合适的滤波器阻带和通带的频率范围，我们首先需要确定滤波器的应用需求。

不同的应用场景对滤波器的要求不同。

例如，在音频系统中，滤波器需要去除杂音和频率扭曲，同时保留音频信号的精确性。

在无线通信系统中，滤波器需要滤除不同频率之间的干扰信号。

因此，了解滤波器的应用需求对滤波器设计至关重要。

3. 选择滤波器的阻带频率范围滤波器的阻带频率范围是指滤波器能够有效抑制信号的频率范围。

选择阻带频率范围的关键取决于所需的抑制程度和应用需求。

一般来说，阻带频率范围应包含需要抑制的信号频率。

例如，对于低通滤波器，阻带频率范围应包含高频信号。

通过正确选择阻带频率范围，可以保证滤波器能够有效地滤除不需要的信号。

4. 确定滤波器的通带频率范围滤波器的通带频率范围是指滤波器能够传递信号的频率范围。

选择通带频率范围的关键是确保所需的信号能够传递而不受到滤波器的影响。

对于带通滤波器或带阻滤波器，通带频率范围应包含所需频率范围。

例如，对于音频系统中的带通滤波器，通带频率范围应包含所需的音频频率范围。

5. 考虑滤波器的性能要求除了滤波器的应用需求和频率范围之外，滤波器的性能要求也应考虑在内。

带阻滤波器设计原理计算1.带阻滤波器的基本原理2.带阻滤波器的设计计算（1）确定滤波器的参数确定中心频率的方法有多种，常见的方法是根据所需滤波器的应用来确定。

带宽的选择通常需要根据应用要求和信号特性来确定。

（2）计算滤波器的传输函数滤波器的传输函数是描述滤波器输出和输入之间关系的数学表达式。

对于带阻滤波器，其传输函数可以通过以下步骤计算得到：-计算带通滤波器的传输函数，即设计一个带通滤波器，其中包括带阻范围。

-将带通滤波器的传输函数取反，得到带阻滤波器的传输函数。

根据所选用的滤波器类型和滤波器的传输函数，可以使用不同的方法进行计算。

常见的计算方法有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

3.带阻滤波器的设计实例下面举一个带阻滤波器的设计实例：假设我们需要设计一个带阻滤波器，中心频率为10kHz，带宽为2kHz。

我们选择使用巴特沃斯滤波器进行设计。

首先，我们需要选择滤波器的阶数。

阶数越高，滤波器的性能越好，但也会增加滤波器的复杂性。

在此例中，我们选择二阶巴特沃斯滤波器。

接下来，根据阶数和带宽，我们可以使用巴特沃斯滤波器表格来确定滤波器的参数。

在该表格中，可以找到不同阶数的巴特沃斯滤波器的标准化带宽和截止频率。

根据表格，我们可以选择二阶巴特沃斯滤波器的截止频率为13.4kHz，并将标准化带宽转化为实际带宽。

在此例中，我们需要将标准化带宽2kHz转化为实际带宽。

最后，根据所选用的巴特沃斯滤波器的阶数、截止频率和实际带宽，我们可以计算出滤波器的传输函数。

以上仅为带阻滤波器设计原理与计算的简要介绍。

在实际应用中，设计带阻滤波器还需要考虑滤波器的实现方式、滤波器的阶数、滤波器特性的要求等因素。

因此，在实际设计中，还需根据具体需求和应用对滤波器参数进行综合考虑和调整。

带阻滤波器的设计和优化在电子工程领域中，滤波器是一种用于滤除或增强信号特定频率成分的电路。

而带阻滤波器，也被称为陷波滤波器或Notch滤波器，是一种特殊类型的滤波器，其主要功能是抑制特定频率上的信号，同时允许其他频率通过。

带阻滤波器的设计和优化是电子工程师和信号处理专家经常面临的挑战之一。

本文将从基本原理、设计流程以及参数优化等方面，介绍带阻滤波器的设计和优化方法。

一、基本原理带阻滤波器的基本原理是通过在特定频率上引入一个深的谐振，以抵消或降低该频率上的信号。

其频率响应通常由两个极点和一个零点确定。

1. 极点（Pole）：极点是指频率响应曲线上的特定点，其附近发生振荡或深谐振。

在带阻滤波器中，极点的数量与滤波器的阶数相关，通常使用二阶或四阶滤波器。

2. 零点（Zero）：零点是指频率响应曲线上的特定点，在该点附近信号损失或抑制最大。

在带阻滤波器中，零点的数量也与滤波器的阶数相关。

根据极点和零点的位置以及滤波器的阶数，可以确定带阻滤波器的频率响应和衰减特性。

接下来，我们将介绍带阻滤波器的设计流程。

二、设计流程带阻滤波器的设计流程包括确定滤波器类型、计算参数值、选择合适的滤波器拓扑结构和优化参数。

1. 确定滤波器类型：根据实际需求和频率特性，确定所需的带阻滤波器类型。

常见的带阻滤波器包括无源RC带阻滤波器、有源RC带阻滤波器、Sallen-Key带阻滤波器等。

2. 计算参数值：根据所选滤波器类型和特定频率要求，计算滤波器参数的数值。

这些参数包括阻抗、电容值、电感值等。

通过合理选择参数值，可以实现所需的带阻特性。

3. 选择合适的滤波器拓扑结构：根据参数值和电路复杂度要求，选择合适的滤波器拓扑结构。

常见的带阻滤波器拓扑有多级滤波器、双T型滤波器、有源滤波器等。

合适的拓扑结构可以提高滤波器的性能和稳定性。

4. 优化参数：通过调整滤波器的参数值，如改变电阻、电容或电感数值，来优化带阻滤波器的频率响应和衰减特性。

带阻滤波器的原理带阻滤波器（also known as notch filter）是一种常见的滤波器类型，用于抑制特定频率范围内的信号。

它的原理基于频率选择性和信号相位操控的特性。

带阻滤波器通常由一个带通滤波器和一个相位补偿网络组成，可以通过改变这个网络的参数来调整滤波器的带通范围。

带阻滤波器的设计原理是基于整定电路的原理。

电路的振荡频率取决于电容、电感和电阻之间的关系。

带阻滤波器的设计利用这个原理，通过选择合适的电容和电感来达到对特定频率的阻断作用。

带阻滤波器的核心是电感和电容组成的谐振电路。

谐振电路的共振频率是由电感和电容决定的，当信号频率等于共振频率时，信号将会通过滤波器。

而当信号频率不等于共振频率时，信号将会被滤波器抑制。

带阻滤波器通常采用并联谐振电路的设计，其中电容和电感构成并联的谐振环路。

谐振环路的参数决定了在哪个频率上滤波器将达到最大的阻断效果。

带阻滤波器也可以通过串联谐振电路的设计实现，其中电容和电感构成串联的谐振环路。

串联谐振电路也可以实现类似的阻断效果。

带阻滤波器的相位补偿网络起到一个关键的作用，由于滤波器对特定频率的抑制作用，信号的相位信息可能会失真。

相位补偿网络通过改变信号的相位，可以有效地纠正这种失真，确保滤波器不会改变信号的相位特性。

带阻滤波器的参数选择是设计带阻滤波器的关键。

在设计中，需要确定所需阻断频率的范围，以及滤波器对信号的衰减程度。

通过选择合适的电容和电感值，可以实现所需的滤波效果。

带阻滤波器在实际应用中有很多用途。

例如，它可以用于消除电源中的谐波干扰，消除地面故障引起的干扰信号，对于音频应用来说，带阻滤波器可以用于消除噪音或指定频率的干扰，以及对于无线通信来说，带阻滤波器可以用于抑制邻近频率的干扰。

总结来说，带阻滤波器是通过谐振电路和相位补偿网络的结合来实现的。

通过选择电感和电容的参数，带阻滤波器可以达到对特定频率范围内信号的抑制效果。

带阻滤波器在各种应用中广泛运用，帮助消除干扰信号、噪音和频率干扰，从而提高系统的性能和稳定性。

带阻滤波器的设计与特性分析1. 引言随着电子技术的发展，滤波器在信号处理中起着至关重要的作用。

其中，带阻滤波器作为一种常见的滤波器类型，广泛应用于通信、音频、视频等领域。

本文将介绍带阻滤波器的设计原理和特性分析。

2. 带阻滤波器的原理带阻滤波器（Notch Filter）是一种能够抑制指定频率范围内的信号的滤波器。

它的设计基于两个关键元素：中心频率和带宽。

中心频率是指需要抑制的信号频率，而带宽是指需要抑制的频率范围。

3. 带阻滤波器的设计步骤3.1 确定中心频率和带宽在设计带阻滤波器之前，首先需要确定需要抑制的信号频率范围，即中心频率和带宽。

这可以通过频谱分析或实际需求来确定。

3.2 选择滤波器类型带阻滤波器有多种设计方案，如无源滤波器、有源滤波器和数字滤波器等。

根据具体需求选择合适的滤波器类型。

3.3 计算滤波器参数根据选定的滤波器类型和中心频率、带宽的要求，计算滤波器的参数，如电路元件的数值、阻抗和频率响应等。

3.4 构建滤波器电路根据滤波器参数，设计和构建滤波器电路。

可以采用电阻、电容、电感等元件来实现。

3.5 调试和优化完成滤波器的构建后，对其进行调试和优化。

通过实际测试验证滤波器的性能，并进行必要的参数调整，以达到设计要求。

4. 带阻滤波器的特性分析带阻滤波器有一系列的性能指标，可以对其特性进行分析。

4.1 通带增益和衰减通带增益是指滤波器在通带内对信号的通透程度，而衰减是指滤波器对信号的抑制程度。

通过测量滤波器的增益和衰减水平，可以评估其性能。

4.2 频率响应频率响应描述了滤波器在整个频率范围内的传输特性。

通过绘制滤波器的频率响应曲线，可以直观地分析滤波器的频率选择性能和截止特性。

4.3 相位响应相位响应是滤波器对信号的延迟程度的描述。

通过分析滤波器的相位响应，可以了解滤波器对不同频率信号的相对延迟情况。

4.4 稳定性和抗干扰性稳定性和抗干扰性是评估滤波器的能力，即滤波器在面对不同干扰源时的表现。
