甲烷传感器的报警浓度

井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

二、采煤工作面回风巷甲烷传感器的设置：回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

三、掘进工作面甲烷传感器的设置：掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

四、掘进工作面回风流甲烷传感器的设置:回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

五、掘进工作面进风流甲烷传感器的设置：采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

六、中央变电所甲烷传感器的设置：设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。

七、一氧化碳传感器和温度传感器的设置：一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。

温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。

甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电范围采煤工作面上隅角T0≥1.0%CH4≥1.5%CH4<1.5%CH4工作面及其回风巷内全部非本质安全型电气设备低瓦斯和高瓦斯矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤与瓦斯突出矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备采煤工作面回风巷T2≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井回采工作面进风巷T3≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T4≥0.5%CH≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备T5≥1.0%CH4≥1.5%CH4<1.0%CH4T6≥1.0%CH4≥1.0%CH4<1.0%CH4专用排瓦斯巷T7≥2.5%CH4≥2.5%CH4<2.5%CH4工作面内全部非本质安全型电气设备有专用排瓦斯巷的采煤工作面混合回风流处T8≥1.0%CH4≥1.0%CH4<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井采煤工作面回风巷中部≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中T2≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道内全部非本质安全型电气设备高瓦斯矿井双巷掘进工作面混合回风流处T3≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全电源甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围采用两条以上巷道回风的采煤工作面第二、第三条回风巷工作面及其回风巷内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3高瓦斯和煤与瓦斯突出矿井掘进巷道中部≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源采区回风巷≥1.0%CH4——一翼回风巷及总回风巷≥0.75%CH4——回风流中的机电硐室的进风侧≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使用架线电机车时，瓦斯涌出巷道的下风流处≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备矿用防爆特殊型蓄电池电机车内≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机车内≥0.5%CH4≥0.5%CH4兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒内全部非本质安全型电气设备回风巷道内电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道内全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂内≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂内全部电气设备封闭的带式输送机地面走廊内, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊内全部电气设备地面瓦斯抽放泵站室内≥0.5%CH4———井下瓦斯抽放泵站内≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。

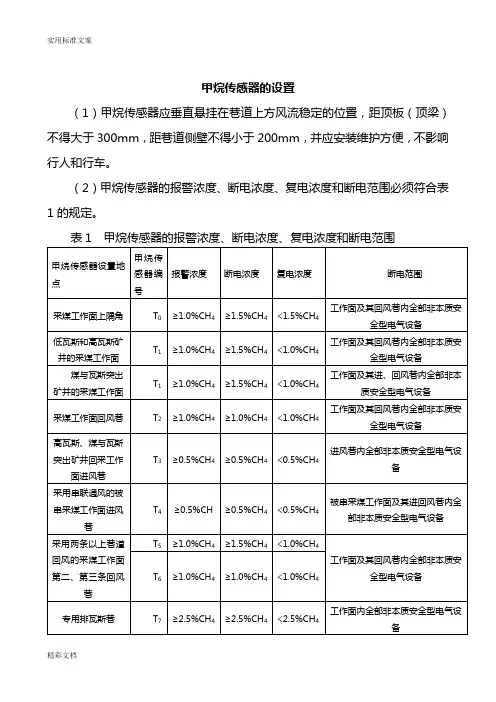

甲烷传感器的设置（1）甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

（2）甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围必须符合表1的规定。

表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电范围采煤工作面上隅角T0≥1.0%CH4≥1.5%CH4<1.5%CH4工作面及其回风巷内全部非本质安全型电气设备低瓦斯和高瓦斯矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤与瓦斯突出矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备采煤工作面回风巷T2≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井回采工作面进风巷T3≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T4≥0.5%CH ≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备采用两条以上巷道回风的采煤工作面第二、第三条回风巷T5≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备T6≥1.0%CH4≥1.0%CH4<1.0%CH4专用排瓦斯巷T7≥2.5%CH4≥2.5%CH4<2.5%CH4工作面内全部非本质安全型电气设备有专用排瓦斯巷的采煤工作面混合回风流处T8≥1.0%CH4≥1.0%CH4<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井采煤工作面回风巷中部≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中T2≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道内全部非本质安全型电气设备高瓦斯矿井双巷掘进工作面混合回风流处T3≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全电源高瓦斯和煤与瓦斯突出矿井掘进巷道中部≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源采区回风巷≥1.0%CH4——一翼回风巷及总回风巷≥0.75%CH4——回风流中的机电硐室的进风侧≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米内及其下风流的架空线电源和全部非本质用架线电机车时，瓦斯涌出巷道的下风流处安全型电气设备矿用防爆特殊型蓄电池电机车内≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机车内≥0.5%CH4≥0.5%CH4兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒内全部非本质安全型电气设备回风巷道内电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道内全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂内≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂内全部电气设备封闭的带式输送机地面走廊内, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊内全部电气设备地面瓦斯抽放泵站室内≥0.5%CH4———井下瓦斯抽放泵站内≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。

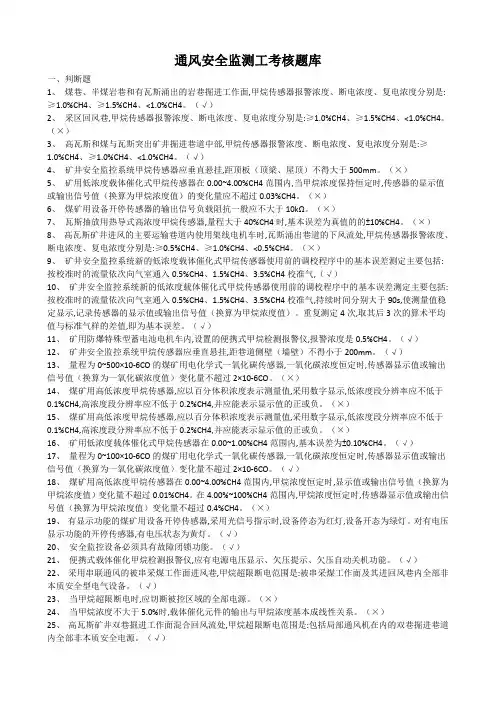

通风安全监测工考核题库一、判断题1、煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面,甲烷传感器报警浓度、断电浓度、复电浓度分别是:≥1.0%CH4、≥1.5%CH4、<1.0%CH4。

（√）2、采区回风巷,甲烷传感器报警浓度、断电浓度、复电浓度分别是:≥1.0%CH4、≥1.5%CH4、<1.0%CH4。

（×）3、高瓦斯和煤与瓦斯突出矿井掘进巷道中部,甲烷传感器报警浓度、断电浓度、复电浓度分别是:≥1.0%CH4、≥1.0%CH4、<1.0%CH4。

（√）4、矿井安全监控系统甲烷传感器应垂直悬挂,距顶板（顶梁、屋顶）不得大于500mm。

（×）5、矿用低浓度载体催化式甲烷传感器在0.00~4.00%CH4范围内,当甲烷浓度保持恒定时,传感器的显示值或输出信号值（换算为甲烷浓度值）的变化量应不超过0.03%CH4。

（×）6、煤矿用设备开停传感器的输出信号负载阻抗一般应不大于10kΩ。

（×）7、瓦斯抽放用热导式高浓度甲烷传感器,量程大于40%CH4时,基本误差为真值的的±10%CH4。

（×）8、高瓦斯矿井进风的主要运输巷道内使用架线电机车时,瓦斯涌出巷道的下风流处,甲烷传感器报警浓度、断电浓度、复电浓度分别是:≥0.5%CH4、≥1.0%CH4、<0.5%CH4。

（×）9、矿井安全监控系统新的低浓度载体催化式甲烷传感器使用前的调校程序中的基本误差测定主要包括:按校准时的流量依次向气室通入0.5%CH4、1.5%CH4、3.5%CH4校准气,（√）10、矿井安全监控系统新的低浓度载体催化式甲烷传感器使用前的调校程序中的基本误差测定主要包括:按校准时的流量依次向气室通入0.5%CH4、1.5%CH4、3.5%CH4校准气,持续时间分别大于90s,使测量值稳定显示,记录传感器的显示值或输出信号值（换算为甲烷浓度值）。

重复测定4次,取其后3次的算术平均值与标准气样的差值,即为基本误差。

甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围标准甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电范围中央变电所≥0.8%CH4≥1.2%CH4<0.8%CH4工作面及其回风巷内全部非本质安全型电气设备中央水泵房≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备采区水泵房≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备总回风≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备生存室≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷内全部非本质安全型电气设备避难硐室入口≥0.5%CH ≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备采区变电所≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备≥1.0%CH4≥1.0%CH4<1.0%CH4综采上隅角≥2.5%CH4≥2.5%CH4<2.5%CH4工作面内全部非本质安全型电气设备综采工作面≥1.0%CH4≥1.0%CH4<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备综采回风≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备4102运输顺槽掘进工作面≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源4102运输顺槽回风口≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备主井底溜煤眼上口≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备4102回风顺槽掘进工作面≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道内全部非本质安全型电气设备4102回风顺槽回风口≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全电源综采溜煤眼上口≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备避难硐室回风巷口≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源末煤仓上口≥1.0%CH4——块煤仓上口≥0.75%CH4——块煤仓上口≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使用架线电机车时，瓦斯涌出巷道的下风流处≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备矿用防爆特殊型蓄电池电机车内≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机≥0.5%CH4≥0.5%CH4车内兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒内全部非本质安全型电气设备回风巷道内电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道内全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂内≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂内全部电气设备封闭的带式输送机地面走廊内, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊内全部电气设备地面瓦斯抽放泵站室内≥0.5%CH4———井下瓦斯抽放泵站内≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。

传感器设置标准1、甲烷传感器、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，局巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

2、回采工作面甲烷传感器的设置必须符合下列要求（1）长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2，如图所示。

Z型、y型、H型和W型等通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图所示：T0：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。

T1：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。

T2：报警浓度≥1%CH4；断电浓度≥1%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。

若煤于瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备则在进风巷设置甲烷传感器T3；煤矿u型通风方式采煤工作面瓦斯传感器的设置2T3：报警浓度≥0.5%CH4；断电浓度≥0.5%CH4；复电浓度＜0.5%CH4；断电范围：工作面及其进风巷内全部非本质安全型电气设备。

低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4。

采煤工作面采用串联通风时，被串工作面甲烷传感器的设置T:4：报警浓度≥0.5%CH4；断电浓度≥0.5%CH4；复电浓度＜0.5%CH4；断电范围：被串采煤工作面及其进、回风巷内全部非本质安全型电气设备。

煤矿z型通风方式采煤工作面瓦斯传感器的设置煤矿y型通风方式采煤工作面瓦斯传感器的设置煤矿H型通风方式采煤工作面瓦斯传感器的设置z型、H型、y型、w型甲烷传感器的设置均为：T1：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。

甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围标准甲烷传感甲烷传感器设置地点报警浓度断电浓度复电浓度断电范围器编号工作面及其回风巷内全部非本质中央变电所 ?0.8%CH ?1.2%CH ,0.8%CH 444安全型电气设备工作面及其回风巷内全部非本质中央水泵房 ?1.0%CH ?1.5%CH ,1.0%CH 444安全型电气设备工作面及其进、回风巷内全部非采区水泵房 ?1.0%CH ?1.5%CH ,1.0%CH 444本质安全型电气设备工作面及其回风巷内全部非本质总回风 ?1.0%CH ?1.0%CH ,1.0%CH 444安全型电气设备进风巷内全部非本质安全型电气生存室 ?0.5%CH ?0.5%CH ,0.5%CH 444设备被串采煤工作面及其进回风巷内避难硐室入口 ?0.5%CH ?0.5%CH ,0.5%CH 44全部非本质安全型电气设备1.0%CH 1.5%CH ,1.0%CH 444工作面及其回风巷内全部非本质采区变电所安全型电气设备 ?1.0%CH ?1.0%CH ,1.0%CH 444工作面内全部非本质安全型电气综采上隅角 ?2.5%CH ?2.5%CH ,2.5%CH 444设备工作面内及其回风巷内全部非本综采工作面 ?1.0%CH ?1.0%CH ,1.0%CH 444质安全型电气设备工作面及其回风巷内全部非本质综采回风 ?1.0%CH ?1.0%CH ,1.0%CH 444安全型电气设备 4102运输顺槽掘进工作 ?1.0%CH ?1.5%CH ,1.0%CH 采煤机电源 444面掘进巷道内全部非本质安全型电4102运输顺槽回风口 ?1.0%CH ?1.5%CH ,1.0%CH 444气设备掘进巷道内全部非本质安全型电主井底溜煤眼上口 ?1.0%CH ?1.0%CH ,1.0%CH 444气设备掘进巷道内全部非本质安全型电?0.5%CH ?0.5%CH ,0.5%CH 4444102回风顺槽掘进工作气设备面包括局部通风机在内的掘进巷道?1.5%CH ?1.5%CH ,0.5%CH 444内全部非本质安全型电气设备包括局部通风机在内的全部非4102回风顺槽回风口 ?1.5%CH ?1.5%CH ,1.0%CH 444本质安全电源掘进巷道内全部非本质安全型电综采溜煤眼上口 ?1.0%CH ?1.0%CH ,1.0%CH 444气设备避难硐室回风巷口 ?1.0%CH ?1.5%CH ,1.0%CH 掘进机电源 444 ——末煤仓上口 ?1.0%CH 4——块煤仓上口 ?0.75%CH 4机电硐室内全部非本质安全型电块煤仓上口 ?0.5%CH ?0.5%CH ,0.5%CH 444气设备装煤点处上风流100米内及其下使用架线电机车的主要 ?0.5%CH ?0.5%CH ,0.5%CH 风流的架空线电源和全部非本质444运输巷道内装煤点处安全型电气设备高瓦斯矿井进风的主要瓦斯涌出巷道上风流100米内及运输巷道内使用架线电 ?0.5%CH ?0.5%CH ,0.5%CH 其下风流的架空线电源和全部非444机车时，瓦斯涌出巷道的本质安全型电气设备下风流处矿用防爆特殊型蓄电池 ?0.5%CH ?0.5%CH ,0.5%CH 机车电源 444电机车内矿用防爆特殊型柴油机 ?0.5%CH ?0.5%CH 44车内兼做回风井的装有带式井筒内全部非本质安全型电气设 ?0.5%CH ?0.7%CH ,0.7%CH 444输送机的井筒备回风巷道内电气设备上回风巷道内全部非本质安全型电?1.0%CH ?1.0%CH ,1.0%CH 444风侧气设备井下煤仓上方、地面选煤 ?1.5%CH ?1.5%CH ,1.5%CH 贮煤仓运煤的各类运输设备 444厂煤仓上方封闭的地面选煤厂内 ?1.5%CH ?1.5%CH ,1.5%CH 选煤厂内全部电气设备 444封闭的带式输送机地面带式输送机地面走廊内全部电气走廊内, 带式输送机滚?1.5%CH ?1.5%CH ,1.5%CH 444设备筒上方地面瓦斯抽放泵站室内 ?0.5%CH ——— 4井下瓦斯抽放泵站内 ?0.5%CH ?0.5%CH ,0.5%CH 切断抽放泵站电源。

甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度 1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m 处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、瓦斯抽放泵站甲烷传感器的设置： 9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

11、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

一氧化碳传感器的设置 1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%CO。

第168条甲烷传感器报警浓度、断电浓度、复电浓度和断电范围必须符合下表规定。

甲烷传感器设置地点报警浓度断电浓度复电浓度断电范围低瓦斯和高瓦斯矿井的采煤工作面≥1.0%CH4≥1.5%CH4＜1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤(岩)与瓦斯突出矿井的采煤工作面≥1.0%CH4≥1.5%CH4＜1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备高瓦斯和煤(岩)与瓦斯突出的采煤工作面回风巷≥1.0%CH4≥1.0%CH4＜1.0%CH4工作面及其回风巷内全部非本质安全型电气设备本规程第136条所规定的装有矿井安全监控系统的采煤工作面回风巷≥1.5%CH4≥1.5%CH4＜1.5%CH4工作面及其回风巷内全部非本质安全型电气设备专用排瓦斯巷≥2.5%CH4≥2.5%CH4＜2.5%CH4工作面内全部非本质安全型电气设备煤(岩)与瓦斯突出矿井采煤工作面进风巷≥0.5%CH4≥0.5%CH4＜0.5%CH4进风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷≥0.5%CH4≥0.5%CH4＜0.5%CH4被串采煤工作面及其进、回风巷内全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4＜1.0%CH4采煤机电源低瓦斯、高瓦斯、煤(岩)与瓦斯突出矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面≥1.0%CH4≥1.5%CH4＜1.0%CH4掘进巷道内全部非本质安全型电气设备高瓦斯、煤(岩)与瓦斯突出矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面回风流中≥1.0%CH4≥1.0%CH4＜1.0%CH4掘进巷道内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前≥0.5%CH4≥0.5%CH4＜1.0%CH4被串掘进巷道内全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4＜1.0%CH4掘进机电源回风流中的机电设备硐室的进风侧≥0.5%CH4≥0.5%CH4＜0.5%CH4机电设备硐室内全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使用架线电机车时的装煤点和瓦斯涌出巷道的下风流处≥0.5%CH4在煤(岩)与瓦斯突出矿井和瓦斯喷出区域中，进风的主要运输巷道内使用矿用防爆特殊型蓄电池电机车≥0.5%CH4≥0.5%CH4＜0.5%CH4机车电源在煤(岩)与瓦斯突出矿井和瓦斯喷出区域中，主要回风巷内使用矿用防爆特殊型蓄电池电机车≥0.5%CH4≥0.7%CH4＜0.7%CH4机车电源兼做回风井的装有带式运输机的井筒≥0.5%CH4≥0.7%CH4＜0.7%CH4井筒内全部非本质安全型电气设备瓦斯抽放泵站室内≥0.5%CH4利用瓦斯时的瓦斯抽放泵站输出管路中≤30%CH4不利用瓦斯、采用干式抽放瓦斯设备的瓦斯抽放泵站输出管路中≤25%CH4井下临时抽放瓦斯泵站下风侧栅栏外≥1.0%CH4≥1.0%CH4＜1.0%CH4抽放瓦斯泵第169条低瓦斯矿井的采煤工作面，必须在工作面设置甲烷传感器。

传感器的设置标准1、甲烷传感器、一氧化碳传感器应垂直悬挂，距顶板（顶梁） 不得大于300mm ，距巷壁不得小于200mm ，并应安装维护方便，不影 响行人和行车。

2、回采工作面甲烷传感器的设置必须符合下列要求⑴长壁采煤工作面甲烷传感器必须按图1设置。

U 型通风方式在 上隅角设置甲烷传感器T 。

，工作面设置甲烷传感器；，工作面回风巷 设置甲烷传感器T 2，如图1a 所示。

Z 型、Y 型、H 型和W 型等通风方 式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b 〜1e 所示。

图1a 低瓦斯和高瓦斯矿井中U 型通风方式的采煤工作面甲烷传感器的设置T 0：报警浓度三1%CH 4；断电浓度三1.5%CH 4；复电浓度＜ 1%CH 4； 断电范围：工作面及其回风巷内全部非本质安全型电气设备。

T 」报警浓度三1%CH/断电浓度三1.5%CH/复电浓度＜ 1%CH/ 断电范围：工作面及其回风巷内全部非本质安全型电气设备。

T 2：报警浓度三1%CH 4；断电浓度三1%CH 4；复电浓度＜1%CH 4；断电范围：工作面及其回风巷内全部非本质安全型电气设备。

若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备则在进风巷设置甲烷传感器T ；3图1a煤与瓦斯突出矿井中U型通风方式的采煤工作面甲烷传感器的设置；T3：报警浓度三0.5%CH/断电浓度三0.5%CH/复电浓度＜0.5%CH4断电范围：工作面及其进风巷内全部非本质安全型电气设备。

低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T。

；T4：报警浓度三0.5%CH/断电浓度三0.5%CH/复电浓度＜0.5%CH4断电范围：被串采煤工作面及其进、回风巷内全部非本质安全型电气设备。

图1b Z型通风方式采煤工作面甲烷传感器的设置图1c 丫型通风方式采煤工作面甲烷传感器的设置图1d H型通风方式采煤工作面甲烷传感器的设置图1b〜1e中甲烷传感器设置均为：T」报警浓度三1%CH/断电浓度三1.5%CH/复电浓度＜1%CH/ 断电范围：工作面及其回风巷内全部非本质安全型电气设备。
