GJC4低浓度甲烷传感器--使用说明书资料

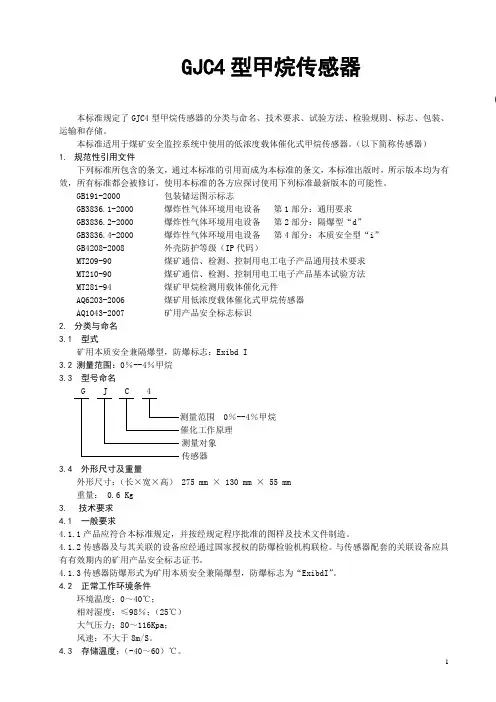

GJC4型甲烷传感器G本标准规定了GJC4型甲烷传感器的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和存储。

本标准适用于煤矿安全监控系统中使用的低浓度载体催化式甲烷传感器。

（以下简称传感器）1.规范性引用文件下列标准所包含的条文，通过本标准的引用而成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191-2000 包装储运图示标志GB3836.1-2000 爆炸性气体环境用电设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电设备第2部分：隔爆型“d”GB3836.4-2000 爆炸性气体环境用电设备第4部分：本质安全型“i”GB4208-2008 外壳防护等级（IP代码）MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求MT210-90 煤矿通信、检测、控制用电工电子产品基本试验方法MT281-94 煤矿甲烷检测用载体催化元件AQ6203-2006 煤矿用低浓度载体催化式甲烷传感器AQ1043-2007 矿用产品安全标志标识2.分类与命名3.1 型式矿用本质安全兼隔爆型，防爆标志：Exibd I3.2 测量范围：0％--4％甲烷3.3 型号命名G J C 4测量范围 0％--4％甲烷催化工作原理测量对象传感器3.4 外形尺寸及重量外形尺寸：（长×宽×高） 275 mm × 130 mm × 55 mm重量： 0.6 Kg3.技术要求4.1 一般要求4.1.1产品应符合本标准规定，并按经规定程序批准的图样及技术文件制造。

4.1.2传感器及与其关联的设备应经通过国家授权的防爆检验机构联检。

与传感器配套的关联设备应具有有效期内的矿用产品安全标志证书。

4.1.3传感器防爆形式为矿用本质安全兼隔爆型，防爆标志为“ExibdI”。

4.2 正常工作环境条件环境温度：0～40℃；相对湿度：≤98％；（25℃）大气压力；80～116Kpa；风速：不大于8m/S。

1国家安全标志证号：MFB040052GJC4煤矿用低浓度甲烷传感器（以下简称传感器）是为满足我国煤矿监测井下甲烷的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给关联设备，并具有就地显示甲烷浓度值、超限声光报警、断电功能及超高浓度断电保护载体催化元件等功能。

适宜在有瓦斯煤尘爆炸危险的煤矿井下采掘工作面、机电峒室、回风巷道等地点固定使用。

2 型号及含义G J C 4┬┬┬┬│││││││└────测量范围，0～4% CH4││└──────催化式│└────────测量甲烷用└──────────传感器传感器执行AQ 6203-2006行业标准和Q/AHSZ 12-2008企业标准。

传感器防爆型式为矿用本质安全兼隔爆型，防爆标志为“ExibdⅠ”。

3 主要特点⑴传感器采用新型单片机元件，电路结构简单，性能可靠，便于维护与调试。

⑵传感器采用新标准的载体催化元件，使仪器性能更加稳定。

⑶采用遥控发送器调校零点、灵敏度、报警点等功能，使调校方便简单。

⑷传感器具有断电控制功能，并可任意设置断电点。

⑸传感器采用新型开关电源，降低整机功耗，增加了传输距离。

⑹传感器具有故障自检功能，便于使用和维护。

⑺传感器在甲烷浓度超过4%CH4时，电路能切断催化元件电源以保护载体催化元件，并锁定所显示数值在超限状态。

⑻传感器采用不锈钢做外壳，大大增加了仪器的抗冲击能力。

4 主要技术参数⑴使用环境条件①环境温度：0℃～+40℃；②平均相对湿度：≤98%；③大气压力：（80～116）kPa；④风速：≤8m/s。

⑤H2S气体浓度小于6×10-6。

⑥使用场所：在具有甲烷、煤尘爆炸性气体混合物的煤矿井下且无显著震动和冲击的场合使用。

⑵主要技术指标①测量范围：0～4%CH4，三位有效值显示。

②测量基本误差：③显示值稳定性：≤0.04% CH4。

④工作电压：9～24V DC。

⑤输出信号：200Hz～1000Hz。

gjc4矿用低浓度甲烷传感器说明书标题：GJC4矿用低浓度甲烷传感器说明书引言GJC4矿用低浓度甲烷传感器是一种用于检测矿井、煤矿等工业场所中甲烷气体浓度的设备。

本说明书将介绍该传感器的工作原理、技术参数、安装方法和注意事项等内容，以帮助用户正确、安全地使用该传感器。

一、传感器概述GJC4矿用低浓度甲烷传感器是一种基于化学传感原理的气体检测设备，主要用于检测煤矿等工业场所中甲烷气体的浓度。

该传感器具有高精度、快速响应、稳定性好等特点，能够有效地预警和监测甲烷气体的存在。

二、工作原理GJC4矿用低浓度甲烷传感器采用半导体气敏电阻元件作为传感器的核心部件。

当周围环境中存在甲烷气体时，甲烷分子会与传感器表面的氧分子发生化学反应，导致电阻值的变化。

通过测量电阻值的变化，可以推算出甲烷气体的浓度。

三、技术参数1. 测量范围：0-100%LEL（Lower Explosive Limit，下爆炸限）2. 灵敏度：≤5%LEL3. 响应时间：≤10秒4. 工作电压：DC 24V5. 输出信号：4-20mA6. 工作温度：-20℃~50℃7. 防爆等级：Ex d I Mb四、安装方法1. 选择合适的安装位置：传感器应安装在可能存在甲烷泄漏的区域，避免阳光直射和强风吹拂。

2. 固定传感器：使用固定支架将传感器固定在墙壁或天花板上，确保传感器的稳定性和安全性。

3. 连接电源：将传感器与电源连接，并确保电压稳定。

4. 连接信号线：将传感器的4-20mA信号线连接到控制系统或报警器上，以实现实时监测和报警功能。

五、注意事项1. 传感器应定期进行校准，以确保测量结果的准确性和可靠性。

2. 避免传感器受到强烈的振动和冲击，以免影响传感器的正常工作。

3. 定期清洁传感器表面，避免灰尘和污物的积聚，影响传感器的灵敏度。

4. 安装和维护传感器时，应按照相关安全规范进行操作，确保人员安全。

结论GJC4矿用低浓度甲烷传感器是一种可靠、精确的甲烷气体检测设备，广泛应用于煤矿等工业场所。

1 概述FYF5遥控发送器（以下简称遥控器）适宜在有瓦斯煤尘爆炸危险的煤矿井下调校GJ4煤矿用低浓度甲烷传感器用。

遥控器执行Q/AHSZ 11-2005企业标准。

2 结构特征遥控器防爆型式：矿用本质安全型表住为： ExibⅠ。

本遥控器体积小，重量不超过20克，便于专业维护人员携带和使用。

百度输入“中煤梁照敏”3 技术参数3.1 电源：采用3V纽扣电池1节，型号规格为CR2032。

其最大开路电压3.3V，最大短路电流不超过2A。

梁152兆1537敏77513.2 额定工作电压为3V。

3.3 工作电流≤10mA。

遥控器待机状态仅为几十微安电流。

3.4 遥控距离不小于5m。

（实测可达8m）工作角度为30°。

4 工作原理参见以下电气原理方框图。

遥控器电路由按钮开关A1、A2、A3及编码脉冲发生电路、红外发射组成，分别通过三个按钮开关使编码脉冲发生电路产生不同的编码脉冲，通过红外发射管发射出去，GJ4煤矿用低浓度甲烷传感器接收这个信号，根据遥控器的指令对传感器的工作参数进行调整，从而达到遥控调校的目的。

5 使用方法5.1 使用前应仔细阅读本说明书及GJ4煤矿用低浓度甲烷传感器说明书。

5.2 将遥控器前端红外发射管对准甲烷传感器。

5.3 先按选择键A1，选择传感器调整功能，小数码管显示1（调零）、2（精度调整）、3（报警设定）、4（断电点设置）、5（自检）。

5.4 根据GJ4煤矿用低浓度甲烷传感器工作要求，按上调键或下调键对传感器的工作参数进行调整。

5.5 电池更换：可将遥控器下端电池架拉出进行更换，注意电池+极向下。

5．6 使用维修时，不应随意更改产品中器件的型号、规格、参数。

5．7 不得随意更换说明中规定以外的电池。

6 维修方法6.1 使用中应注意防水，以免电路失效。

6.2 使用中如发现遥控器无法进行遥控，应首先检查电池是否电压太低，电压低于2.5V遥控器不能正常工作。

一般情况下，电池电压低于2.7V应更换电池。

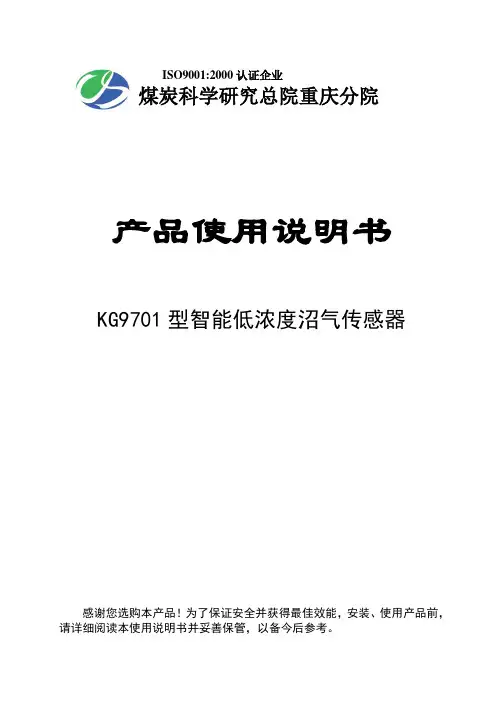

煤炭科学研究总院重庆分院产品使用说明书KG9701型智能低浓度沼气传感器感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了KG9701型智能高低浓度沼气传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。

KG9701型智能低浓度沼气传感器在生产过程中执行的是煤炭科学研究总院重庆分院企业标准Q/MKC74-2005。

目次前言 (I)1 概述 (1)2 工作原理及结构特征 (2)3 技术特性 (3)4 尺寸、重量 (4)5 使用、调校 (4)6 典型故障处理 (6)7 维护、保养 (7)8 运输、贮存 (7)9 开箱及检查 (8)KG9701型智能低浓度沼气传感器1 概述KG9701型智能低浓度沼气传感器是一种专门用以监测煤矿井下低浓度沼气气体的本质安全型检测仪表。

除能连续监测外，还能自动地将检测到的沼气浓度转换成标准的电信号输送给井下监控系统。

井下监控系统根据本传感器输出的断电信号实现必要的近、远程设备断电。

本传感器还具有就地显示沼气浓度值，超限声光报警等功能。

注意：不得改变本安电路和本安电路有关电路中的电器元件的型号、规格及参数。

1.1 产品特点1.1.1 KG9701型传感器在设计上采用新型单片微机和高集成数字化电路，结构简单、性能可靠、调试、维护方便。

1.1.2 KG9701型传感器的传感头为新型的热催化元件，整机性能稳定，调校周期大大延长。

1.1.3 KG9701型传感器的零点、灵敏度及报警点皆采用红外遥控器调节。

1.1.4 KG9701型传感器除可连续检测沼气外，还能输出断电控制信号。

控制信号的断电点可任意设定，实现了一机多用。

1.1.5 KG9701型传感器的电源部分采用了新型的开关电源，整机功耗低，增加了传感器的传输距离。

1.1.6 KG9701型传感器具有故障自检功能，使用、维护方便。

1.1.7 KG9701型传感器的外壳采用了高强度结构设计，抗冲击能力强。

G J C甲烷传感器说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]GJC4矿用甲烷传感器使用说明书执行标准：GB3836-2010AQ 6203-2006Q/SW02-2015出版日期：2015/05/25使用说明书警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！1. 概述GJC4矿用甲烷传感器(以下简称传感器)是集甲烷气体检测、声光报警、监测数据显示、通信为一体的低浓度甲烷传感器。

本传感器采用最新技术，采用冗余设计，提高了传感器的可靠性，并符合国家和煤炭工业有关行业标准《AQ 6203-2006 煤矿用低浓度载体催化式甲烷传感器》。

传感器外观：其正面为传感器的外形及LED显示器上部有固定传感器的提手、中间部安装有喇叭、下部有光报警玻璃罩、左上部为电源和通信电缆接口。

GJC4矿用甲烷传感器是为满足在易燃易爆场所对低浓度甲烷（）的监测而设计的。

本传感器设计的防爆级别为本质安全。

产品符合相应的国家或行业标准。

满足特殊场所，如：煤矿的安全监控等需求。

传感器的基本电路结构如图1所示（按信号传递规则）。

GJC4矿用甲烷传感器采用微电子技术，吸收国内外众多甲烷传感器的特点，并在此基础上形成构造出独特的产品。

传感器采用通用微处理器和高精度A/D转换器，具有工作精度高、稳定可靠的特点，数据通信为一体。

减少了在构造监控系统时所需的设备类型，方便用户使用。

2. 产品特点传感器使用环境（工作条件）a 工作温度：0℃～+40℃；b 存储温度：-40℃～+60℃；c 相对湿度：<95%；d 气压：86kPa～110 KPa；使用地点无强烈腐蚀性气体，含有瓦斯或者煤尘的矿井下；无淋水、沁水、蒸汽的环境中。

检测范围甲烷检测范围：；电源（必须使用具有安全标志的矿用本质安全电源）工作电压：9V～24V DC（矿用本质安全电源）；工作电流 < 100mA DC（18V DC）。

目录一、概述--------------------------------------1二、主要技术参数--------------------------------1三、仪器的结构特征与工作原理--------------------2四、安装、调试----------------------------------4五、使用、操作----------------------------------4六、故障分析与排除------------------------------6七、运输、贮存----------------------------------6八、开箱及检查----------------------------------6九、安全警示及注意事项------------------------- 7十、出版日期--------------------------------- 7 附录1 ----------------------------------------- 8附录2 ----------------------------------------- 9一.概述1.产品特点GJ4/40型甲烷传感器（以下简称为仪器）是微电脑控制带红外线遥控调节的本质安全兼隔爆型的智能型仪表。

该仪器具有实时测定显示瓦斯浓度，超限报警，可输出与被测瓦斯含量成正比的频率信号的功能；并具有抗干扰能力强、灵敏度高、线性和稳定性好、寿命长、易维护、操作简便等特点。

2. 主要用途及使用范围该仪器适用于煤矿井下采掘工作面,回风巷道,机电峒室等作业环境中对瓦斯浓度进行连续测定，能实时显示瓦斯浓度，瓦斯超限发出“声”、“光”报警，并能输出与被测瓦斯含量成正比的频率信号，供同制式的风电甲烷闭锁装置、断电仪、煤矿安全监控系统配套使用。

3. 产品规格及型号说明该仪器为定置型,连续工作方式,单一气体检测、报警、变送仪器。

产品说明书GJG4型光谱吸收式甲烷传感器编写人员董雷，薛野，韦云波部门研发中试部日期2010-11-8版本号 1目录1GJG4型光谱吸收式甲烷传感器功能说明 (2)2GJG4型光谱吸收式甲烷传感器工作原理 (3)3BGD-16M各功能单元分析 (4)3.1光学/光电子部分 .............................................................................................. 错误！未定义书签。

3.1.1解调器光路.............................................................................................. 错误！未定义书签。

3.1.2梳状滤波器.............................................................................................. 错误！未定义书签。

3.1.3光纤光栅.................................................................................................. 错误！未定义书签。

3.1.4O波段扫频激光器 .................................................................................. 错误！未定义书签。

3.2电路部分 ............................................................................................................ 错误！未定义书签。

•GJC4/100煤矿用高低浓度甲烷传感器(以下称“仪器”)，是一种用于煤矿井下的定置型甲烷传感器。

采用贴片工艺，功耗小，适用于具有瓦斯突出的矿井井下采掘工作面，回风巷道及临时停工的盲巷口等场所，连续监测井下环境中甲烷(CH4)含量。

该仪器可与各种煤矿环境监测系统、监控分站、断电仪配套使用。

该仪器除就地数字显示被测环境中的甲烷含量外，还可输出与甲烷含量成正比例的电信号供监测系统处理及地面显示。

•1、仪器特点•*微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。

•*性能稳定：性能稳定，本仪器所采用的传感器元件是长寿命、高稳定的载体催化元件，•调校周期长。

•*灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对甲烷的检测具有较高的灵敏度。

•*可靠性高：本仪器具有开机自检、自动稳零、精度校正等功能，且采用红外遥控调校，整机没有任何调整孔，仪器的零点、精度的调整，报警值、断电值的设定以及输出信号的设定均由红外遥控器控制。

可以避免开盖调试，减小机械损伤，提高整机的密封性，延长了仪器使用寿命。

•*功耗低：本仪器采用特殊的电源电路，用软、硬件相结合的方法使得整机电流很小，最大工作电流仅有50mA。

•*测量范围宽：本仪器只须一对催化元件就可连续检测0～100%甲烷，没有高低浓转换过程，不怕高浓瓦斯冲击。

•*兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。

•*外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于携带。

•测量范围：（0～4～100％CH）•主要技术指标：•1、适用条件：•环境温度：0℃～40℃•相对湿度：≤95%RH•大气压力：80～110KPa•风速：6～8m/s•2、主要技术参数：• 2.1工作电压波动范围:9V～24V DC• 2.2测量范围：0～4%～100%CH4• 2.3基本测量误差:•测量范围，%CH4基本误差，%CH4•0.00～1.00±0.10• 1.00～3.00真值的±10• 3.00～4.00±0.30• 4.00～40.00真值的±10•>40.00测量上限的±10•3、外壳：•外壳材料：锌合金•外型尺寸：225mm×166mm×53mm•重量：≤1.00Kg。

GJ40型甲烷传感器（高低浓度）使用说明书执行标准： Q/CMAS 1-2003 版 本 号： ver2.1 出版日期： 2005.05.18重庆梅安森科技发展有限责任公司MAS一、概述GJ40型高低浓度甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。

该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

产品的型号定义如下：二、工作原理该传感器以多功能超低功耗单片机MSP430为中央处理单元,由放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地检测显示甲烷浓度值，同时输出频率信号(电流信号、485通讯)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。

传感器的电源电路采用开关电源，整机功耗低，有利于延长分站和传感器之间的传输距离。

传感器结构设计充分考虑了恶劣的环境条件,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，保证传感器能稳定可靠地工作。

测量范围甲烷传感器三、技术特征1、适用条件环境温度：0℃～40℃相对湿度：≤98%大气压力：80kPa～110kPa(相对海拔高度-1000m～1500m)风速：0m/s～8m/s矿井环境中H2S气体小于6×10-62、主要技术指标：测量范围：0.00%CH4～40.0%CH4基本测量误差: 0.00%CH4～1.00%CH4≤±0.10%CH41.00%CH4～2.00%CH4≤±0.20%CH42.00%CH4～4.00%CH4≤±0.30%CH44.00%CH4～10.0%CH4≤±1.00%CH410.00%CH4～40.00%CH4≤±10.0%(相对误差)显示方式：四位红色数码管显示第一位：功能显示;1-热催化调零2-调热催化灵敏度3-热导调零4-调热导灵敏度5-调报警点6-调断电点7-调复电点8-自检后三位：测量数值显示;(％CH4)信号输出：信号输出：低浓度段200Hz～1000Hz 线性对应0%CH4～4.00%CH4高浓度段1200Hz～2000Hz线性对应0%CH4～40.0%CH4信号有效带负载能力：0Ω～500Ω报警方式：二级间歇式声光报警 声强≥85dB 光强：能见度>20m 采样方式：扩散式 元件检测反应速度：≤30S 热催化元件寿命：一年以上 整机工作电压：8V.DC ～24V.DC 整机工作电流：≤100mA （18V.DC ） 防爆等级：Exibd Ⅰ矿用本质安全兼隔爆型 3、外型特征： 外壳材料：不锈钢 外壳颜色：金属光泽外形尺寸：250×150×60(mm 3) 重 量：1.85kg 四、结构和安装传感器主机的机壳采用不锈钢材料制造，整机防尘防水性能好。

北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录北京消防救护器材厂010-警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。

四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。

3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5．增加了故障自检功能,便于使用与维护。

6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要技术参数1、适用条件环境温度：0℃～40℃2相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。

四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。

3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5．增加了故障自检功能,便于使用与维护。

6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要技术参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

GJC4甲烷传感器作者：ZMXX006山东中煤工矿集团2012.10一 GJC4甲烷传感器产品概述：GJC4甲烷传感器是井下特别常用的一种传感器，它是新一代智能型甲烷传感器,采用标准信号输出，可与断电仪及各种监控系统配套使用，连续监测易燃，易爆工作环境中的甲烷浓度。

具有通讯距离远、接点输出功率大、就地显示、声光报警、红外遥控调校、安装使用方便的特点。

二 GJC4甲烷传感器的主要技术参数防爆型式：矿用隔爆兼本质安全型 EX dibI（150℃）。

显示方式：四位红色 LED数码发光显示。

数码管第一位：“1”调整零点,“2”调整满度,“3”设定报警点,“4”设定断电点,“5”设定复电点,“F”为仪器开机时或调整设定后的仪器内部自检。

数码管后三位：数值显示（％CH4）。

分辩率：0.01％CH4。

测量范围：0.00～4.00％CH4。

基本误差：王秋杰——186********0.00～1.00%CH4时,±0.10%CH4；＞1.00～2.00%CH4时,±0.20%CH4；＞2.00～4.00%CH4时,±0.30%CH4。

响应时间：≤30s。

断电（复电）误差：断电（复电）数值与设定值的差值≤±0.05%CH4。

输出信号：频率200～1000Hz；工作电压： 12～18V矿用本质安全电源。

工作电流：＜80mA（18V）。

催化元件寿命：1年以上。

传输电缆：采用MHYVⅡ 4*1(0.52)型矿用通讯电缆,其阻抗≤13Ω/km,分布电容≤0.06uF/km,分布电感≤0.8mH/km。

传感器传输距离不小于1km。

质量：1.2kg。

外形尺寸：250×120×60（mm）。

三其他说明：GJC4甲烷传感器的工作方式：扩散式。

报警误差：报警数值与设定值的差值≤±0.05%CH4。

报警点：0～4.00%CH4内任意设置,出厂时设定为1.00%CH4。
