生活垃圾焚烧发电工艺培训ppt

格式：ppt
大小：4.72 MB
文档页数：7

下载文档原格式

垃圾焚烧发电技术PPT讲稿

垃圾焚烧发电技术课件
目录
1
第一部分：生活垃圾焚烧发电技术概述
2
第二部分：生活垃圾产量及基本特性
3
第三部分：生活垃圾焚烧发电工艺
44
第四部分：生活垃圾焚烧发电工程设计
3
第五部分：生活垃圾焚烧发电工程实例
第一部分：生活垃圾焚烧发电技术概述
概述
垃圾焚烧发电项目建设意义：
垃圾焚烧发电项目为处理当地产生的生活垃圾，做到垃圾减量化，无害化和资源化。在处理垃圾的同时，还可协同处理城市污水处理厂产生的市政污泥。通过该类项目的建设彻底全面的解决当地废弃物的处理问题
2.热值确定方法量热计测定经验公式估算
生活垃圾产生量与性质
垃圾渗沥液： 1.产量：
根据国内焚烧厂的统计数据，垃圾渗沥液产量一般为垃圾处理量的1~12%，最高达到 25%。
渗沥液产生集中在5~11月，夏季最多，冬季最少
生活垃圾产生量与性质
2.典型渗沥液水质
成分
范围
成分
范围
成分
范围
BOD5 CODcr
投资高，管理水平高
燃烧彻底，余热利用效果好需要预处理，可有效控制污染物，防止二次污染
展
更加严格的环保标准
趋
势机组参数向中温次高压发展
余热利用系统
余热利用向热电联产发展
第二部分：生活垃圾产量及基本特性
生活垃圾产生量与性质
生活垃圾产生量：
影响生活垃圾产量基本要素：人口依据建设部统计数据：中小城市生活垃圾产量为1.0kg/人•天大城市生活垃圾产量约为1.1~1.3kg/人 •天
大连泰达等
本田熊炉排为主
3
深能源
宝安老虎坑一、二期；深圳南山等以西格斯炉排为主

垃圾焚烧发电技术流程ppt课件

一、垃圾处理处置技术
二、垃圾焚烧发展史
1874年：英国，间歇式固定床垃圾焚烧炉 1885年：美国，间歇式固定床垃圾焚烧炉 1896年：德国，城市生活垃圾焚烧炉 1898年：法国，城市生活垃圾焚烧炉 1904年：瑞士，城市生活垃圾焚烧炉 …… 中国：20世纪中期，列为国家八五科技攻关
减量化→资源化→无害化
三、垃圾焚烧发电工艺流程
三、垃圾焚烧发电工艺流程
三、垃圾焚烧发电工艺流程
三、垃圾焚烧发电工艺流程
上网
发电机
水
生活称重
垃圾
汽轮机制浆机
石灰活性炭
垃圾坑焚烧炉锅炉 SDA 布袋
残渣
细灰细灰细灰
引风机
烟烟囱气
筛选机出渣机
灰渣
动炉排、固定炉排) 流化床(要求垃圾大小均匀，燃料补给均匀) 固定炉床炉(卧式、立式,耐火泥、水冷壁) 小型六角炉(圆形) 热解炉(连续热解、轮流热解AB炉) 回转窑 RTO蓄热焚烧炉 RCO蓄热催化焚烧炉 CAO炉(生化分解后焚烧有机物)
TSI-Turbine Supervisory Instrumentation ETS-Engine Temperature Switch
六、二次污染
无机有害气体
CO
HCl
HF
SOx NOX
PVC塑料、漂白纸张
特氟龙 Teflon 聚氟薄膜
碳的不完全燃烧产生。垃圾与空气混合良好时，维持炉体内适当的燃烧温度、可降低或减少其产生
四、垃圾焚烧炉
四、垃圾焚烧炉
四、垃圾焚烧炉
五、主要控制系统
五、主要控制系统
闭环控制系统(MCS) 数据采集系统(DAS) (SOE) 顺序控制系统 (SCS) 锅炉安全保护(FSSS) 汽机联锁保护系统(ETS)

生活垃圾焚烧发电技术- 焚烧总图与各流程-PPT演示文稿

国内高标准焚烧厂（炉排炉技术 Latest incinerators in China）
北京高安屯垃圾焚烧处理厂
老港再生能源利用中心（一期）
光大环保能源苏州有限公司
光北大京环高保安能屯源垃苏圾州焚有烧限处公理司厂
南海生活垃圾焚烧发电厂
李坑生活垃圾焚烧发电厂
深圳宝安垃圾发电厂
重金属
mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3 mg/Nm3
mg/Nm3
11 二噁英类 ngTEQ/Nm3
日均值小时均值
20
30
50
60
-
-
80
100
250
300
-
-
-
-
0.1（均值）
0.1（均值）
现有源
新建源
半小时均值
日均值小时日均值小时日均值 100%
生活垃圾焚烧发电技术 -焚烧总图与各流程
Incineration of refuse Waste-to-energy
生活垃圾焚烧发展历史 Development of refuse
incineration
浙江某镇垃圾焚烧厂,全部成本80100元/吨
四川某地一垃圾焚烧厂,全部成本约 80元/吨
流化床技术由煤粉炉转化而来，主要以国产化技术和装备为主其他焚烧技术主要包括水泥窑协同处理技术，碳化、等离子气化等
热解气化技术在探索中
现代化生活垃圾机械炉排焚烧发电厂
现代化生活垃圾焚烧发电技术
1990年代和2000年代，主要是完善和提高发达国家焚烧技术，针对我国生活垃圾高混杂、高含水率、高无机物含量、低热值等引发的焚烧难题，建设和运行千吨级机械炉排焚烧国产化技术集成体系 -High moisture, high inorganic matters, high heterogeneity, low heating value -Design and construction and operation-R&D

垃圾焚烧发电技术 ppt课件

• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/15
4
第一部分：生活垃圾焚烧发电技术概述
2020/12/15
5
概述
垃圾焚烧发电项目建设意义：
垃圾焚烧发电项目为处理当地产生的生活垃圾，做到垃圾减量化，无害化和资源化。在处理垃圾的同时，还可协同处理城市污水处理厂产生的市政污泥。通过该类项目的建设彻底全面的解决当地废弃物的处理问题
17
生活垃圾产生量与性质
2.典型渗沥液水质
本表中氧化还原电位单位为mV，pH无量纲，其余单位均为mg/L
2020/12/15
18
第三部分：生活垃圾焚烧发电工艺
2020/12/15
19
垃圾焚烧技术总体工艺
2020/12/15
垃圾焚烧趣味工艺流程（炉排炉）
20
炉型比较
垃
圾
焚
机械炉排炉
烧
炉
炉
型
循环流化床焚烧炉
燃料适应性强，燃烧彻底，有效控制污染物的排放焚烧炉结构紧凑，金属消耗量少，投资较低
2020/12/15
8
国内主要投资垃圾焚烧发电项目的公司
2020/12/15
9
垃圾焚烧发电发展趋势
2020/12/15
垃圾焚烧发电发展趋势
焚烧系统烟气净化系统
机械炉排炉的主流化焚烧设备的国产化
单机焚烧规模大型化半干法+袋式除尘主流化
更加严格的环保标准
余热利用系统
机组参数向中温次高压发展余热利用向热电联产发展

城市生活垃圾焚烧发电知识PPT课件

12
二：为何要进行垃圾焚烧呢？
• 2. 垃圾乱堆放对我们生活有什么影响呢？回答：对人类健康有害。目前大部分城市垃圾仍呈露天堆放或简易填埋状态，对环境的即时和潜在危害很大，容易出现污染事故。具体有以下危害。
13
二：为何要进行垃圾焚烧呢？
• （A）侵占大量用地，对农田破坏严重。如垃圾含有重金属如汞，能进入食物链。
14
二：为何要进行垃圾焚烧呢？
• （B）严重污染空气。大量垃圾的露天堆放，造成场区周围臭气冲天，老鼠成灾，蚊蝇滋生，大量的氮化物，硫化物释放与空气中，许多挥发性气体具有致癌、致畸危害。
15
二：为何要进行垃圾焚烧呢？
（C）严重污染地下地上水源，滋生有害细菌。
16
二：为何要进行垃圾焚烧呢？
• 未来“十二五”规划垃圾焚烧项目地区分布
序号 1 2 3 4 5 6
地区全国东部中部西南西北东北
城市生活垃圾焚烧发电知识
发展循环经济实施资源回收开发绿色能源构筑和谐社会
1
一：认识垃圾，做好垃圾分类
• 1.什么是城市生活垃圾？回答：是指人们日常生活中产生的固体废物。
2
一：认识垃圾，做好垃圾分类
• 2.在中国的生活垃圾应怎么分类呢？回答：可以分为四类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。
二：为何要进行垃圾焚烧呢？
• 1. 我国人口众多，垃圾产生量巨大。
建设部2006年调查表明，全国600多座城市，有1/3以上被垃圾包围。全国城市垃圾堆存累计侵占土地5亿平方米，相当于75万亩。2009年，全国城市生活垃圾堆存量高达 70亿吨。
11

生活垃圾焚烧技术ppt课件

动。 ❖ 需要根据不同的固体燃烧阶段提供不同的空气供应。
❖ 炉排炉焚烧垃圾的燃烧机理分析
耐火材料砌体
燃烧室出口 850C°以上燃烧室出口 850°C 以上
2秒以上
2秒以上
二次空气入口位置
耐火材料
精选编辑ppt
7
1500 （℃）
10 （m/s）
200
0
精选编辑ppt
8
2垃圾焚烧辑ppt
1
1垃圾焚烧处理的意义和发展趋势
减量化程度高；无害化程度高；占地面积小；可以回收热能；可以在城区近处建设，节省垃圾运费。生活垃圾焚烧是一种规模化、快速处理生活垃圾的
一种方式，是目前我国经济较好、土地紧缺的大中城市普遍采用的方式。全国“十二五”末，焚烧比例将增加至30%左右； “十三五”末将增加至35-40%。
2秒以上
2秒以上
二次空气入口位置
耐火材料
精选编辑ppt
16
精选编辑ppt
17
3）炉膛（二燃室）的设计和工况控制
由于我国生活垃圾热值普遍偏低，为了使炉膛内任何点的温度均达到850℃以上，炉膛炉壁不布置锅炉水冷壁管或在水冷壁管内侧覆盖耐火绝热层。
烟气停留时间核算：S=H A / Q
由标准状态下的烟气量换算为炉膛温度下的烟气量
14.0
15.0
精选编辑ppt
11
4 垃圾焚烧技术关键点
精选编辑ppt
12
21 21 O2
1）焚烧炉设计和运行的几个关键参数
炉排机械负荷
额定炉排机械负荷是在达到规定的炉渣热灼减率条件下，单位炉排面积、单位时间内的最大焚烧垃圾量，也可称为额定炉排燃烧速度。
实际炉排机械负荷是实际运行中单位炉排面积、单位时间内的焚烧垃圾量。

垃圾焚烧及烟气净化工艺 ppt课件

汽车衡采用SCS系列浅基坑全自动电子汽车衡，主要由称重秤体、称重传感器、称重显示器、计算机系统等组成。量程根据城市最大型的运输车辆总重确定，称重精度 20kg。二、卸料大厅
垃圾卸料大厅系运输车卸料周转平台，设行使路线标识和信号灯。卸料大厅长度依据垃圾坑长度与垃圾抓斗检修区域宽度确定，大厅宽度依据城市最大型的运输车总长与转弯半径确定，以保证垃圾运输车能正常卸料和交通畅通。三、卸料门
根据项目处理规模和入厂垃圾运输车集中度确定，并满足《生活垃圾焚烧处理工程技术规范》。可采用电动或液压提升式卸料门。卸料门的开启与垃圾起重机联锁或由垃圾吊操作员控制，通过信号灯指示开闭状态，以调度垃圾车进行卸料，卸料完毕后立即关闭，防止垃圾坑内臭气向外泄露。四、垃圾储坑
垃圾坑有效容量按照5~7天垃圾处理量设置，长度、宽度和深度综合考虑焚烧炉中心间距、垃圾堆存安息角、地质条件以及是否有利于渗滤液排出进行确定。垃圾坑除起到储存、调节垃圾数量的作用外，便于对垃圾进行搅拌、混合和脱水，起到对垃圾品质的调节作用。五、垃圾起重机
主要特点： 1.对垃圾热值的适应范围广，且绝大部分固体垃圾不需要任何预处理可直接进炉燃烧 2.处理量大，可应用于大规模垃圾集中处理 3.含水率特别高的污泥、大件生活垃圾，不宜直接用炉排型焚烧炉 4.二噁英及NOx的产生量较多，但飞灰量少 5.运行及维护简便，年工作8000h以上
主要参数：
燃烧温度：800~1000℃
垃圾抓斗起重机，用于垃圾的给料、堆垛、移料和混料，采用半自动或全自动控制，安装于垃圾坑பைடு நூலகம்部。抓斗起重机的单台处理能力和数量依据项目日处理规模确定。
ppt课件
5
垃圾焚烧系统
垃圾焚烧炉目前主要有四种炉型：机械炉排炉、循环流化床、回转窑和热解气化焚烧炉。 1.机械炉排炉焚烧技术这是发展较早的垃圾焚烧炉型式，技术已日趋完善，运行可靠性高。垃圾在炉膛内，经过干燥、燃烧和燃烬3个阶段，在大量氧气助燃条件下充分燃烧。炉排炉又分为链条炉、往复炉、滚筒炉等多种炉型。

垃圾焚烧项目运营培训PPT

④ 每班运行结束后及时清理急冷塔底部的积灰，打开塔底部的炉门，用铁锹及时清理；
⑤ 冬季停车需排尽塔内和管道存水，防止管道冻裂。
13
3、旋风除尘器
① 检查除尘器的各连接法兰和除尘器系统的连接法兰间的垫片是否完整，以确保严密不漏风；
② 检查排灰闸门是否严密可靠，各检查门是否已关闭严密；开机前应彻底清除机内及周围的障碍物；
20
日常检查、维护制度：
① 每天检查引风机的地脚螺栓和传动连接系统，每半个月打开引风机清查一次，将引风机叶轮及壳体内所沾染的烟尘清理后密封机器，以利于烟气正常传导；
② 烟气处理用水每天补充至规定的水位线以上﹙不溢出水池顶﹚，防止因水量不足，水温升高而引起交换系数变小，影响烟气处理效果，并损坏机件；
22
单位 mg/Nm³ mg/Nm³ mg/Nm³ mg/Nm³ mg/Nm³ TEQng/m³
限制
30 300 100 100 60 0.1
备注
1小时均值 1小时均值 1小时均值 1小时均值 1小时均值
测定值
安全管理制度：
① 主管部门定期对操作员工进行安全培训，严格按照厂家的操作规则进行操作，确保机械设备的运行安全；
⑥ 根据气候变化和蚊蝇密度，适当喷洒消毒灭蝇药物，次数视情况而定；
⑦ 工作﹙操作﹚人员要加强责任心，提高安全责任意识；
25
厂区管理制度：
① 进场人员和车辆必须遵守场内各项规章制度，服从现场工作人员指挥；
② 垃圾运输车进场必须按指定位置倾倒垃圾，严禁随意倾；
③ 垃圾运输车运送垃圾时，密闭设备必须齐全，防止垃圾抛洒，保持场区环境卫生；
② 检验﹙操作﹚人员应对垃圾运输车实行随机抽样检验，严禁所有自运单位的垃圾运输车辆进场，认真鉴定垃圾成份，严禁有毒有害垃圾和建筑垃圾进场；

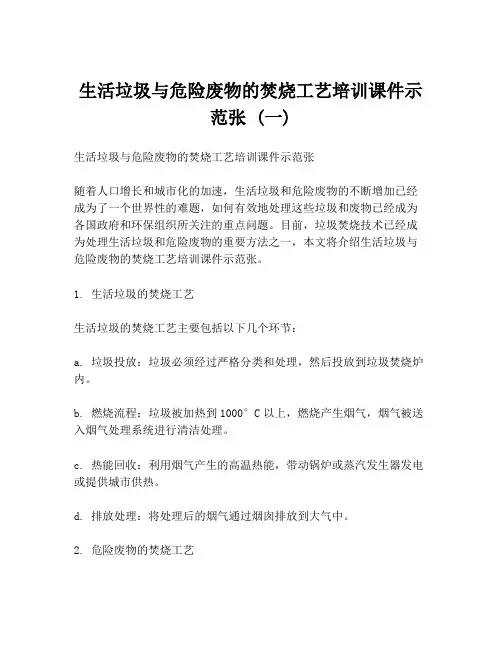

生活垃圾与危险废物的焚烧工艺培训课件示范张 (一)

生活垃圾与危险废物的焚烧工艺培训课件示范张 (一)生活垃圾与危险废物的焚烧工艺培训课件示范张随着人口增长和城市化的加速，生活垃圾和危险废物的不断增加已经成为了一个世界性的难题，如何有效地处理这些垃圾和废物已经成为各国政府和环保组织所关注的重点问题。

目前，垃圾焚烧技术已经成为处理生活垃圾和危险废物的重要方法之一，本文将介绍生活垃圾与危险废物的焚烧工艺培训课件示范张。

1. 生活垃圾的焚烧工艺生活垃圾的焚烧工艺主要包括以下几个环节：a. 垃圾投放：垃圾必须经过严格分类和处理，然后投放到垃圾焚烧炉内。

b. 燃烧流程：垃圾被加热到1000°C以上，燃烧产生烟气，烟气被送入烟气处理系统进行清洁处理。

c. 热能回收：利用烟气产生的高温热能，带动锅炉或蒸汽发生器发电或提供城市供热。

d. 排放处理：将处理后的烟气通过烟囱排放到大气中。

2. 危险废物的焚烧工艺危险废物的焚烧工艺主要包括以下几个环节：a. 危险废物分类：根据不同的废物种类进行分类，准备投放炉内。

b. 燃烧流程：废物被加热到800°C以上，燃烧产生烟气，烟气被送入烟气处理系统进行清洁处理。

c. 热能回收：利用烟气产生的高温热能，带动锅炉或蒸汽发生器发电或提供城市供热。

d. 余热利用：利用热量对废气进行处理，同时将余热转化为电能和热水，综合利用。

e. 排放处理：将处理后的烟气通过烟囱排放到大气中。

3. 焚烧工艺的优点a. 可以大大减少垃圾和废物对环境的影响，实现资源的利用和回收。

b. 可以利用废物产生的热能和电能，提供城市供热和发电。

c. 焚烧过程中的废气可以通过处理减少对环境的影响。

d. 焚烧可有效去除危险废物中的有害物质，减少对公众健康的危害。

4. 焚烧工艺的缺点a. 焚烧过程中可能会产生二氧化碳、二氧化硫等有害物质，对环境造成一定影响。

b. 操作和管理需要严格符合相关法律法规的规定，否则可能会产生安全隐患。

总的来说，垃圾焚烧技术作为一种有效的处理生活垃圾和危险废物的方法，已经被广泛应用于各个国家和地区。

生活垃圾与危险废物的焚烧工艺培训课件(ppt共45张)

主要参数：燃烧温度：800~1000℃ 垃圾停留时间：1~3h 烟气停留时间：在850℃以上的温度区域至少停留2s
生活垃圾与危险废物的焚烧工艺培训课件( P P T 4 5 页)
生活垃圾与危险废物的焚烧工艺培训课件( P P T 4 5 页)
垃圾焚烧系统-机械炉排炉
生活垃圾与危险废物的焚烧工艺培训课件(PPT45页) 需要破碎至15cm以下炉排炉焚烧发电厂的实际投资建设费用在40-73万元/（t/d）之间，循环流化床炉焚烧发电厂的实际投资建设费用在23-37万元/（t/d）之间。原生垃圾在连续助燃下不易达标
2.循环流化床焚烧炉技术这是一种基于循环流化床燃烧技术而发展起来的垃圾处理技术，集垃圾焚烧、供热、发电为一体。该技术适合焚烧低热值垃圾；为使焚烧炉内温度保持850摄氏度以上，需添加煤等辅助燃料，且前序工艺需进行垃圾分拣。
3.回转窑焚烧炉技术回转窑焚烧炉炉体为采用耐火砖或水冷壁炉墙的圆柱形滚筒。焚烧垃圾时，垃圾由回转窑上部供应，筒体慢慢旋转，使垃圾不断翻转并向后移动，垃圾逐渐干燥、燃烧、燃尽，然后排至排渣装置。该技术的主要缺点是垃圾处理量不大、飞灰处理难、燃烧不易控制。
根据项目处理规模和入厂垃圾运输车集中度确定，并满足《生活垃圾焚烧处理工程技术规范》。可采用电动或液压提升式卸料门。卸料门的开启与垃圾起重机联锁或由垃圾吊操作员控制，通过信号灯指示开闭状态，以调度垃圾车进行卸料，卸料完毕后立即关闭，防止垃圾坑内臭气向外泄露。四、垃圾储坑
垃圾坑有效容量按照5~7天垃圾处理量设置，长度、宽度和深度综合考虑焚烧炉中心间距、垃圾堆存安息角、地质条件以及是否有利于渗滤液排出进行确定。垃圾坑除起到储存、调节垃圾数量的作用外，便于对垃圾进行搅拌、混合和脱水，起到对垃圾品质的调节作用。五、垃圾起重机

垃圾焚烧烟气净化工艺ppt课件

以活性炭为吸附剂，通常与袋式除尘器配套使用，即在烟气系统（干式/半干式喷淋塔后）中喷入活性炭，使其与烟气强烈混合，活性炭吸附烟气中PCDD/DFs等污染物质，再通过布袋除尘器的捕集分离，将吸附污染物的活性炭从烟气中分离出来，每隔一定时间清除袋式除尘器上的飞灰，由此达到去除烟气中污染物的目的。
1.2.3 选择性催化反应(SCR)
这是一种后燃烧控制技术。在催化剂作用下，通过注射氨或尿素，使NOx被催化还原为N2。催化剂一般为TiO2-V2O5类，当温度低于300℃ 时，催化剂活性不够，而当温度高于450℃时NH3就会分解。也有低温催化反应，但催化剂使用量大，成本高。
低温催化反应的温度一般控制在160~210℃，高温催化反应温度窗口在300~400℃。
湿式洗涤吸附通常用树脂或活性炭作为吸附剂。若进气中 PCDD/DFs浓度为6～10 ng-TEQ/m3，其去除率为60％～75％，没有吸附剂的湿式洗涤塔对PCDD/DFs的去除率则低于4％。
4.3.3 吸附过滤技术
本技术是在布袋除尘器后端加设1个干式的吸附过滤系统，吸附剂为活性炭或焦炭等。吸附料层通过吸附和过滤将烟气中PCDD/DFs截留，去除率很高，可将烟气中各种污染物浓度降到检测限以下。
2、酸性气体控制技术
2.1 湿式洗气法
常用的湿式洗气塔是对流操作的填料吸收塔，填料对吸收效率的影响很大，尽量选用耐久性与防腐性好、比表面积大、空气阻力小以及单位体积质量轻、价格便宜的填料。
湿式洗气塔最大的优点是酸性气体的去除率高，并附带有去除高挥发性重金属(如Hg)的潜力；其缺点为：造价较高，用电量、用水量较高，而且，为避免尾气排放产生白烟，需增设废气再热器。
5.2 几种常用的除尘器
5.2.1 布袋除尘器

城市生活垃圾焚烧炉基础知识专题培训课件

锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。
七、电气及热工控制系统八、化学制水及分析系统九、其他辅助及监视系统
垃圾焚烧工工艺流程
第二章
锅炉本体结构及工作原理
一、锅炉的基本知识二、锅炉的本体构造三、锅炉的工作原理
一、锅炉的基本知识
1.1 概述（1）锅炉的定义
利用燃料燃烧释放的热能或其他热能来加热水或其他工质，以生产规定参数(温度、压力)和品质的蒸汽、热水或其他工质的设备。
Y：油
Q：气
T：其它燃料
⑤ 1代表：第一次设计
1.4 锅炉的主要性能指标（1）蒸发量
蒸发量（D t/h）：蒸汽锅炉每小时生产的额定蒸汽量。（2）压力和温度
锅炉的额定工作压力（P）：蒸汽锅炉过热器出汽口处蒸汽的额定压力锅炉的额定温度（t）：蒸汽锅炉蒸汽过热器出口处的蒸汽温度（3）受热面蒸发率
（2）锅炉的组成 ① 锅炉本体：“锅”、“炉”
“锅”－用来“吸热” 是用来容纳水和蒸汽的受压部件，包括锅筒（汽包）、对流管束、
水冷壁、集箱（联箱）、蒸汽过热器、省料器和管道组成的一个封闭的汽水系统。 “炉”－用来“放热”
是锅炉中使燃料进行燃烧产生高温烟气的场所，是由给料系统、炉排、炉膛、除渣系统、送风装置等组成的燃烧设备。
1.8 锅炉整体的结构
锅炉整体的结构包括锅炉本体、辅助设备和安全装置两大部分。锅炉中的炉膛、锅筒（汽包）、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。锅炉本体中两个最主要的部件是炉膛和锅筒。

垃圾焚烧发电技术ppt课件

第二部分：生活垃圾产量及基本特性
9
生活垃圾产生量与性质
生活垃圾产生量：
影响生活垃圾产量基本要素：人口依据建设部统计数据：中小城市生活垃圾产量为1.0kg/人•天大城市生活垃圾产量约为1.1~1.3kg/人•天
10
生活垃圾产生量与性质
生活垃圾性质： 1.物理分类一般分类：三大类九小类有机物：厨余、纸类、木竹、橡塑、纤维无机物：玻璃、金属、渣土砖瓦其他
19
炉型比较
炉
通过炉排的机械运动加强垃圾扰动，促进垃圾完全燃烧
排
炉
垃圾不需破碎等预处理，对垃圾热值要求较高
两
技
种
术
炉排加工精度和控制要求较高，炉排材料价格昂贵
主
特
要
点
投资较高，维护检修工作量大
炉
型
技
循
高速气流驱动垃圾在炉膛内沸腾流动，促进完全燃烧
术
环
对
流
需要对垃圾进行前处理，可掺烧一定比例的燃煤
比
6
国内主要投资垃圾焚烧发电项目的公司
序号
公司名称
代表工程
主要炉排特点
1
光大环保
光大苏州一、二期；光大常州；光以西格斯炉排为主大江阴；光大济南等
2
天津泰达
天津双港；天津贯庄；扬州泰达；以西格斯、日立造船、日
大连泰达等
本田熊炉排为主
3
深能源
宝安老虎坑一、二期；深圳南山等以西格斯炉排为主
4
上海环境
圾
焚
机械炉排炉
烧
炉
炉
型
循环流化床焚烧炉
选
择
技术角度政策角度
技术成熟，进口国产均有较多业绩，燃烧稳定。投资高，管理水平高

城市生活垃圾焚烧发电知识ppt课件

ppt课件
7
一：认识垃圾，做好垃圾分类
• 四是废物利用，节能环保。
报纸——造纸厂——再生纸；饮料容器——相关工厂——再生资源；废弃电器——专门公司——分解处理；可燃垃圾——燃烧后——肥料；不可燃垃圾——压缩无毒化处理——填海造田
日本商品的包装盒上就已注明了其属于哪类垃圾。
ppt课件
8
一：认识垃圾，做好垃圾分类
ppt课件格却往往高出化肥。19
二：为何要进行垃圾焚烧呢？
• 垃圾焚烧处理的优点为：厂房占地少，有利于节
约土地资源；垃圾的减容减量化程度高，减容90
％，减重80％；垃圾处理彻底，二次污染危害小；
设备运行全天候全封闭，文明程度高；焚烧炉的
适用范围很广，能处理多种垃圾，且大多数焚烧
技术不需对垃圾进行预处理；垃圾焚烧的余热可
填埋处置费已明显高于垃圾
焚烧的处置费；二是垃圾对
土壤、地表水、地下水和大
气造成长期严重污染；三是
垃圾堆放场所不仅是病源菌
滋生地，而且产生的沼气易
发生爆炸，严重威胁居民的
人身安全，也影响了城市形
象。在中国，垃圾填埋场占
ppt课地件大约5万公顷。
18
二：为何要进行垃圾焚烧呢？
• 高温堆肥的处置方式缺陷较多：对垃圾的选择性差，生产成本高，工艺技术不成熟，生产规模小，堆出的肥效无法与化肥相比，只能作为土壤感应剂使用，但价
产生蒸汽用于发电、供ppt热课件，节约能源。
20
三：国外垃圾焚烧现状如何？
• 1.垃圾焚烧的历史有多久呢？回答：130多年。焚烧处理技术已有130多年历史。1874 年，第一座垃圾焚烧炉建于英国诺丁汉市。 1896年，第一座垃圾焚烧厂建于德国汉堡市。1988年，我国第一座垃圾焚烧厂建于深圳市。

垃圾焚烧电厂烟气处理培训ppt课件

内喷入还原剂将烟气中的氮氧化物还原为无害的氮气和水。该技术一般采用炉内喷氨、尿素或氢氨酸作为还原剂还原 NOx 。还原剂只和烟气中的 NOx 反应，一般不与氧反应，该技术不采用催化剂，所以这种方法被称为选择性非催化还原法（SNCR）。
7
C、反应原理
4NO + 4NH3 + O2
4N2 + 6H2O
抽出喷射器时注意炉内烟气回窜，抽出后盖好闷头； 5 需要时可用弱酸如柠檬酸清洗雾化喷嘴上的浆状物，或者拆除外护管，用细金属丝或压缩空气清
理雾化喷嘴。结浆严重时，可拆除整支喷枪，用盐酸清洗。
18
SNCR处理单元（PU）的维护
1 检查氨液和除盐水管路无泄漏，PU盘柜氨气检漏无异常； 2 检查SNCR处理单元（PU）仪控压缩空气压力正常； 3 氨液管路过滤器和除盐水管路过滤器每年定期清理2次，运行中如果怀疑有堵塞，如调节阀开度全开流量不大，应清理滤网； 4 检查喷射器模块各喷射器流量、压力正常，且流量、压力均衡。如流量偏差大，可关小调节流量大的喷射器管路针型阀，使其他管路流量相应增大； 5 拆开管路前应先冲洗管路，做好安措。 6 每年检查氨气泄漏检测器2次。
序号污染物名称
单位
中国国家标准 GBl8485–
半小时 100%
1
颗粒物
mg/Nm3
20
30
10
30
2 氮氧化物（NOx） mg/Nm3
250
300
200
400
3 二氧化硫（SO2） mg/Nm3
80
100
50
200
4 氯化氢（HCl） mg/Nm3
50
2
一、垃圾焚烧烟气主要成分、处理流程及排放标准

垃圾焚烧电厂烟气处理培训课件ppt课件

SNCR系统主要由卸氨装置、液氨储备罐、加压泵、混合系统、分配与调节系统、喷雾装置组成：
9
E、SNCR系统现场设备介绍
液氨贮存罐
液氨运输车
液氨加压泵
10
软水（除盐水）贮存罐
分配与调节装置
软水加压泵
氨、软水混合装置
11
氨水喷出效果
12
DCS控制界面
就地控制界面
13
2、SNCR脱硝系统操作
序号污染物名称
单位
中国国家标准 GBl8485–2014
欧盟2010
日平均小时平均日均值
半小时 100%
1
颗粒物
mg/Nm3
20
30
10
30
2 氮氧化物（NOx） mg/Nm3
250
300
200
400
3 二氧化硫（SO2） mg/Nm3
80
100
50
200
4 氯化氢（HCl） mg/Nm3
50
b、 SNCR除盐水加压泵系统（PMW）的启动前准备
1、检查PMW除盐水箱水位正常，缓冲水箱水位正常；
2、选择一台工作泵，控制选择“AUTO” ，合安全开关，复位紧停按钮，送上PMW装置电源；
3、检查开启加压泵进出口隔离门，微开泵体再循环门。
c、SNCR处理单元（PU）的启动前准备
1 、检查X号线SNCR处理单元（PU）装置氨气检漏无异常；
A、氨水加注
1 、氨液储罐加注氨水只能在PMF现场操作盘进行； 2 、除专业操作人员，其他人员不得接近加注场地； 3 、操作人员须按要求使用个人安全装备，做好安全措施； 4、检查选择一台加注泵为工作泵，控制选择“AUTO” ，送上PMF各设备电源，查 PMF控制盘电源指示灯亮； 5 、将氨水槽罐车自带进液软管连接至加注泵的进口，循环软管连接至循环管路接口； 6 、打开槽罐车泄液阀和循环阀； 7 、打开氨液加注阀和加注循环阀；检查PMF控制盘状态指示灯亮； 8 、按下PMF控制盘上启动按钮启动加注泵； 9 、加注完成，先清空软管，然后按下停止按钮停泵，并立即关闭氨液加注阀和加注循环阀； 10 、拆除软管后立即在管路上装上快速堵头。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

五、垃圾坑垃圾坑有效容量按照5~7天垃圾处理量设置，长度、宽度和深
度综合考虑焚烧炉中心间距、垃圾堆存安息角、地质条件以及是否有利于渗滤液排出进行确定。垃圾坑除起到储存、调节垃圾数量的作用外，便于对垃圾进行搅拌、混合和脱水，起到对垃圾品质的调节作用。六、垃圾起重机
垃圾抓斗起重机，用于垃圾的给料、堆垛、移料和混料，采用半自动或全自动控制，安装于垃圾坑上部。抓斗起重机的单台处理能力和数量依据项目日处理规模确定。
生活垃圾焚烧发电工艺技术概要
-
垃圾焚烧发电厂组成
生活垃圾焚烧发电厂包括主体工艺系统、辅助系统和配套设施三大部分。一、主体工艺系统垃圾接收、储存及输送系统垃圾焚烧系统余热利用系统烟气净化系统灰渣处理系统电力系统低压供配电及电气传动自动化仪表及计算机系统
-
垃圾焚烧发电厂组成
二、辅助系统辅助燃料系统压缩空气系统循环水系统给排水系统除盐水制备系统渗滤液处理系统通风及空调系统调度、通讯系统三、配套设施消防、环境保护、劳动安全防护与办公生活服务设施。
垃圾卸料大厅系运输车卸料周转平台，设行使路线标识和信号灯。卸料大厅长度依据垃圾坑长度与垃圾抓斗检修区域宽度确定，大厅宽度依据城市最大型的运输车总长与转弯半径确定，以保证垃圾运输车能正常卸料和交通畅通。三、垃圾卸料门
根据项目处理规模和入厂垃圾运输车集中度确定，并
-
垃圾接收、储存及输送系统
满足《生活垃圾焚烧处理工程技术规范》。可采用电动或液压提升式卸料门。卸料门的开启与垃圾起重机联锁或由垃圾吊操作员控制，通过信号灯指示开闭状态，以调度垃圾车进行卸料，卸料完毕后立即关闭，防止垃圾坑内臭气向外泄露。
保持燃烧室及第一烟道足够高的温度。焚烧炉采用耐火绝热材料，不对燃烧室进行冷却，使热量逗留在燃烧室内，以减少散热损失，同时尽量减少第一烟道的换热，使垃圾得到良好的干燥和燃烧，有助于保证烟气在第一烟道大于850℃的停留时间不少于2 秒；
-ቤተ መጻሕፍቲ ባይዱ
SITY2000逆推机械炉
炉膛负荷及燃烧自动控制程度高。为了保证燃烧稳定，同时保证蒸汽产量在离设定值很近的范围内，通过对含氧量的变化、给料速度、炉排运动周期、一、二次风配比的自动控制从而完成ACC系统的功能。垃圾热值适应范围广。通过对炉排尺寸、前后拱倾角及几何尺寸、喉部尺寸、炉膛高度等的科学搭配，SITY2000逆推式机械炉排对垃圾热值的适应范围非常广。
-
燃烧图
-
启动、助燃燃烧器
二、启动与助燃燃烧器启动燃烧器布置于炉膛的两侧墙，每台焚烧炉配置两台，
用于焚烧炉启动升温或停炉降温。助燃燃烧器布置于炉膛的后墙，每列炉排对应布置一台。
①焚烧炉启动后，启动燃烧器投入运行，炉膛达到一定温度后推入垃圾，用于垃圾的点火；②当垃圾热值过低，助燃燃烧器可根据燃烧室的温度情况投运，以保证焚烧炉炉膛烟气温度高于850℃停留时间不少于2s。
焚烧炉可以天然气、煤气或轻柴油作为辅助燃料。单台燃烧器热负荷根据炉膛设计额定热负荷和炉排列数确定。
-
余热回收系统
余热回收系统包括余热锅炉、凝汽式汽轮发电机组，以及辅助配套设备系统。一、余热锅炉采用自然循环水管锅炉，由锅筒（含内部装置）、水冷系统、下降管、蒸发器、高低温过热器、省煤器、本体给水管路、炉膛密封系统、热膨胀系统、锅炉钢架、平台扶锑、刚性梁以及门类杂件等组成。余热锅炉蒸汽参数：中温中压400℃、4.0MPa或中温次高压 450 ℃、6.3MPa。布置形式：卧式、立式或Π形。设计排烟温度210℃，给水温度130℃，锅炉设计蒸发量根据单炉垃圾处理能力、设计低位热值计算确定，焚烧炉---余热锅炉热效率约79%。
-
垃圾接收、储存及输送系统
该系统主要包括：垃圾称重设施---汽车衡、卸料大厅、卸料门、垃圾储坑、抓斗起重机。一、汽车衡
汽车衡采用SCS系列浅基坑全自动电子汽车衡，主要由称重秤体、称重传感器、称重显示器、计算机系统等组成。量程根据城市最大型的运输车辆总重确定，称重精度20kg。二、垃圾卸料大厅
逆流式炉型及逆推机械炉排。采取逆流式炉型，特殊而科学的炉排设计，特别适合中国高水分、低热值的垃圾理化特性。炉排面向下与水平面成24°倾角，炉排上的垃圾通过活动炉排片的逆向运动而得到充分的搅动、混合及滚动，使低位发热值较低的生活垃圾更易着火和燃烧完全；
-
SITY2000逆推机械炉
炉排片特殊设计。炉排片前端设计为角锥状，可避免熔融灰渣附着，同时在炉排逆向运动时，更有利于垃圾的蓬松、着火和燃烧；炉排片背面的加强筋设计成迷宫式通道，一次风通过炉排背面送风时，也对炉排起到了很好的冷却效果；炉排片侧面和正面是经过精加工的，漏灰量较少，炉排片之间通过螺栓连接，避免了炉排片之间的磨损和被抬起的可能性；炉排片和分隔的铸件采用含Cr、Ni等合金元素的耐热、耐蚀、耐磨铸件，炉排的整体使用寿命超过10年。
-
垃圾焚烧系统
垃圾焚烧系统包括焚烧炉及配套设备、燃烧空气系统、启动与助燃燃烧器系统。
一、德国马丁SITY2000逆推型机械炉排炉适合中国垃圾水分含量高、不可燃物含量高和热值低
的特点，热值适应范围为4500～10000kJ/kg，能按照不同的城市垃圾特性和垃圾量设计相应的焚烧炉，技术成熟可靠。业绩遍布全球28个国家，共约370个业绩工厂， 700多条焚烧线。
-
SITY2000逆推机械炉
独特的一次风进风方式。炉排面下部分段设有一次风室，以供应垃圾燃烧所需空气并且对炉排片的进行冷却，一次风从炉排片前端角锥上的孔吹入，风压适当，连续分布均匀，同时还能有效避免堵塞；
合适的一次风温度和二次风温度。为了对垃圾起到良好的干燥及助燃效果，一次风空气先通过蒸汽式空气预热器加热到220℃，然后从炉排下部分段送风。同时，为了提高燃烧效果及保持燃烧室的温度，在焚烧炉的前后拱喷入加热后的二次风（166℃），以加强烟气的扰动，延长烟气的燃烧行程，使空气与烟气的充分混合，保证垃圾燃烧更彻底；
-
焚烧炉模型
-
SITY2000逆推机械炉
SITY2000逆推式机械炉排的炉排面由一排固定炉排和一排活动炉排交替安装而成，炉排运动方向与垃圾运动方向相反，其运动速度可以任意调节，以便根据垃圾性质及燃烧工况调整垃圾在炉排上的停留时间。
-
SITY2000逆推机械炉
SITY2000逆推机械炉排炉的主要特点：较低的炉排机械负荷。为了使垃圾在炉内得到充分干燥，同时避免运行时垃圾床层太厚，在设计时增大了炉排面积，整个炉排分为干燥段、燃烧段、燃烬及冷却段三个区域，采用较低的炉排机械负荷，以保证炉渣的热灼减率不大于 3%；
