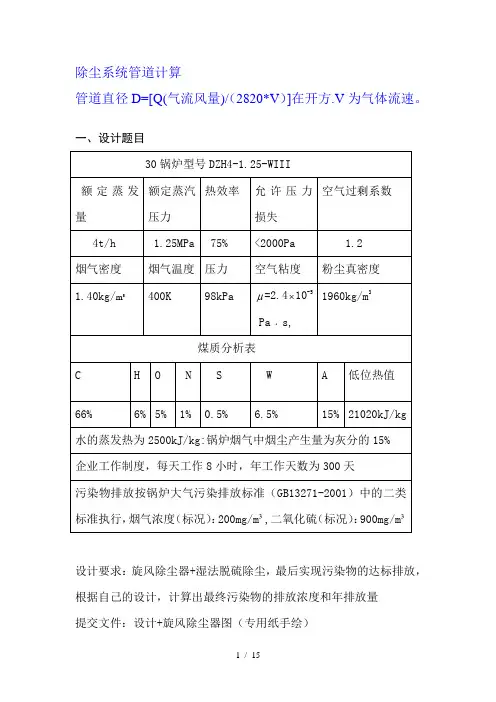

除尘系统管道计算管道直径 D=[Q( 气流风量 )/（2820*V ）]在开方 .V 为气体流速。
一、设计题目30 锅炉型号 DZH4-1.25-WIII额定蒸发额定蒸汽热效率允许压力空气过剩系数量压力损失4t/h 1.25MPa 75% <2000Pa 1.2烟气密度烟气温度压力空气粘度粉尘真密度1.40kg/ m3 400K 98kPa =2.4 10-1960kg/m35 Pa﹒s,煤质分析表C H O N S W A 低位热值66% 6% 5% 1% 0.5% 6.5% 15% 21020kJ/kg水的蒸发热为 2500kJ/kg: 锅炉烟气中烟尘产生量为灰分的 15% 企业工作制度，每天工作 8 小时，年工作天数为 300 天污染物排放按锅炉大气污染排放标准（ GB13271-2001）中的二类标准执行，烟气浓度（标况）：200mg/m3, 二氧化硫（标况）：900mg/m3设计要求：旋风除尘器 +湿法脱硫除尘，最后实现污染物的达标排放，根据自己的设计，计算出最终污染物的排放浓度和年排放量提交文件：设计 +旋风除尘器图（专用纸手绘）二、旋风除尘器理的工作原理(摘抄 )旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。
旋风除尘器内气流与尘粒的运动概况：旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。
自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走2.旋风除尘器的特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
除尘系统管道计算管道直径 D=[Q( 气流风量 )/（2820*V ）]在开方 .V 为气体流速。
一、设计题目30 锅炉型号 DZH4-1.25-WIII额定蒸发额定蒸汽热效率允许压力空气过剩系数量压力损失4t/h 1.25MPa 75% <2000Pa 1.2烟气密度烟气温度压力空气粘度粉尘真密度1.40kg/ m3 400K 98kPa =2.4 10-1960kg/m35 Pa﹒s,煤质分析表C H O N S W A 低位热值66% 6% 5% 1% 0.5% 6.5% 15% 21020kJ/kg水的蒸发热为 2500kJ/kg: 锅炉烟气中烟尘产生量为灰分的 15% 企业工作制度，每天工作 8 小时，年工作天数为 300 天污染物排放按锅炉大气污染排放标准（ GB13271-2001）中的二类标准执行，烟气浓度（标况）：200mg/m3, 二氧化硫（标况）：900mg/m3设计要求：旋风除尘器 +湿法脱硫除尘，最后实现污染物的达标排放，根据自己的设计，计算出最终污染物的排放浓度和年排放量提交文件：设计 +旋风除尘器图（专用纸手绘）二、旋风除尘器理的工作原理(摘抄 )旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。
旋风除尘器内气流与尘粒的运动概况：旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。
自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走2.旋风除尘器的特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
除尘管网计算书1.绘制水力简图：2.根据粉尘性质PVC粉尘在水平风管中低限流速约为14m/s，此主管路风速取16m/s。
根据设计风速及各工矿点实际情况选取如上图风量并确定管径，选取2-5-6为主管路。
列出各分支管及主管路风压计算表。
其中动压ΔP=v2ρ/2 ，管件阻力P1=ζ·ΔP ；管段阻力P2=R m·l 。
V——气体流速；ρ――气体密度（根据现场勘测，粉尘含量较低，系统内负压小，因此气体密度按空气标准状态1.2kg/m3取值）；ζ——局部阻力系数；R m——比摩阻（按下图查得）。
3.进行风压平衡计算：管路1-5与1-4-5平衡率为η=∣-7.1∣＜10%，满足平衡要求；管路5-6与3-6平衡率为η=∣-0.37∣＜10%，满足平衡要求。
4.风机的选择：由以上计算得出风量Q=2·Q1+Q2+Q3=1926 m3/h管网总压力损失P=916.2 Pa风机风量：Q f=k1·k2·Q （m3/h）k1——管网漏风附加系数，110%～115% ；k2——设备漏风附加系数，105%～110% 。
由于本系统管网各段由法兰加密封垫连接，故管网漏风较多按120%选取；除尘器为单室二态脉冲除尘器，因此漏风系数可按105%取值。
故：Q f =1.2×1.05×1926=2427 m3/h风机全压：P f=（P·α1＋P s）α2（Pa）P——管网的总压力损失；P s——设备的压力损失；α1——管网的压力损失附加系数，115%～120% ；α2——通风机全压负差系数，105%（国内风机行业标准）。
设备压力损失按1000Pa取值（脉冲袋式除尘器经验值），管网漏风率较大引起压力损失也较大，α1取值120% 。
P f=（916.2×1.2＋1000）×1.05=2204 （Pa）由于各分支管入口处设有调节阀，风压计算时按调节阀全开求得，故实际风压可经调节阀加大。
除尘系统管道计算管道直径D=[Q(气流风量)/（2820*V）]在开方.V为气体流速。
一、设计题目设计要求：旋风除尘器+湿法脱硫除尘，最后实现污染物的达标排放，根据自己的设计，计算出最终污染物的排放浓度和年排放量提交文件：设计+旋风除尘器图（专用纸手绘）二、旋风除尘器理的工作原理(摘抄)旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。
旋风除尘器内气流与尘粒的运动概况：旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。
自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走2. 旋风除尘器的特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
适用于工业炉窑烟气除尘和工业通风除尘；工业气力输送系统气固两相分离与物料气力烘干回收。
（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。
（3）旋风除尘器捕集<5μm颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。
可用于10μm以上颗粒的去除，符合此题的题设条件。
3.旋风除尘器型号选择本设计选择旋风除尘器的型号为XLP/B型。
4.选择XLP/B型旋风除尘器的理由（1）XLP/B型旋风除尘器是在一般旋风除尘器的基础上增设旁路式μ以上的粉尘有较分离器的一种除尘器，阻力损失较小，特别对5m高的除尘效率。
