气动阀门的结构及日常维护

气动蝶阀安全操作及保养规程气动蝶阀被广泛运用于化工、石油、冶金、电力等领域中，是常用的管道控制器材料之一。

如何正确地操作和保养气动蝶阀，在增强管道安全方面起到举足轻重的作用。

下面我们将对气动蝶阀的安全操作和保养规程进行详细介绍。

安全操作一、正常操作前1.注意阀门的环境。

检查阀门周围是否有明火或静电等极易引发气体爆炸的物品。

2.检查阀门的设备，包括阀门伺服器、触点器、仪表等设备是否正常。

3.调整阀门。

在正常操作之前，应当对阀门进行调整，使其合适使用。

4.检查能源。

检查气源是否正常开启，并检查管道中的介质是否正常，以免在操作时发生事故。

二、操作过程中1.保持监视。

在操作过程中，应不断监视阀门的状态和作用，保证轻微故障的及时发现，避免严重危害。

2.调整操作速度。

在操作过程中，应当缓慢而稳定地调整操作速度，以免影响设备使用寿命。

3.防止刮伤漆层。

如果涂漆表面与金属表面相接触，则会影响阀门的寿命和性能。

因此，在操作过程中，一定要轻握阀门手轮，不要使用高速操作、冲击或者闯红灯的方式开启或关闭阀门。

三、操作完毕后1.关闭气源。

在阀门操作完成之后要及时关闭气源，避免管道中的介质漏出造成危险。

2.清洁机器表面。

对于气动蝶阀，一定要严格防潮、防锈，并保持其机器表面的干净。

保养规程一、日常维护1.定期清洗。

定期对气动蝶阀进行清洗，可以使管道干净、耐用、能够使用更长时间。

2.调整阀门。

在操作过程中，应保证气动蝶阀运行流畅，防止损坏造成漏气等后果。

3.安全检查。

每一个操作完毕后，一定要对气动蝶阀进行安全检查，保证设备安全稳定运行。

二、定期保养1.克服高压。

为保证气动蝶阀的正常运作，需要定期对压力进行检查和保养。

2.更换气路滤芯。

根据操作时间和介质性质，及时更换气动蝶阀中的气路滤芯，可以保证管道干净、耐用，设备的压力和流量稳定。

一般来说，气路滤芯至少应每6个月更换一次。

3.记录安全检查和维修记录。

气动蝶阀的安全和可靠性需要定期记录，便于对车辆进行安全评价和检查，以保持气动蝶阀设备的安全可靠性。

目录1、绪论 (2)2、阀门安装前的检查和要求 (4)2、1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定 (4)2、2阀门必须有产品合格证和制造厂的铭牌 (4)3、一般阀门常见的故障和处理方法 (5)3、1填料函泄漏 (5)3、2内泄与外泄 (5)3、3阀杆升降失灵阀杆升降失灵的原因 (5)3、4其他 (6)3、5预防方法 (6)4、气动调节阀的常见故障及处理方法 (7)4、1检修时的重点检查部位 (8)4、2气动用调节阀的日常维护 (8)4、3常见故障及产生的原因 (9)5、阀门的调试 (10)5、1 ABB TZID-C智能定位器阀门的调试 (10)5、2TZID-C系列智能定位器程序功能图解 (15)6、智能阀门定位器常见故障及现场处理 (16)7、应用和维护 (17)绪论在目前的大小型火电厂里，气动阀门的正常准确控制事关电厂的日常正常运行，可以说阀门中存在的任何问题都可能使机组跳机，所以掌握气动阀门的现场安装与调试是非常重要的，可以说这是检验一个热工人与是否合格的重要标准之一。

相对与气动阀门而言，气动阀动作力距比电动阀门大，气动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀复杂。

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。

因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。

因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

在北仑电厂实习了几个月，让我对电厂的知道有了初步的了解，特别是阀门这部分，因为我主要做的就是阀门检修工作，可以说阀门是电厂重要的一部分，如果阀门不能正常运行，可以说电厂将会陷入瘫痪状态。

以下就对气动调节阀的现场安装与校准做一些简单的介绍。

阀门的种类结构原理以及保养维修第一节、概述及分类一、概述阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

二、分类（一）按用途和作用分类1、截断阀类：主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

2、调节阀类：主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3、止回阀类：用于阻止介质倒流。

包括各种结构的止回阀。

4、分流阀类：用于分配、分离或混合介质。

包括各种结构的分配阀和疏水阀等。

5、安全阀类：用于超压安全保护。

包括各种类型的安全阀。

（二）按参数分类1、按压力分类(1) 真空阀工作压力低于标准大气压的阀门。

(2) 低压阀公称压力PN<1.6MPa的阀门。

(3) 中压阀公称压力PN<2.5~6.4Mpa的阀门。

(4) 高压阀公称压力PN10.0~80.0Mpa的阀门。

(5) 超高压阀公称压力PN≥100Mpa的阀门。

2、按介质工作温度分类(1) 高温阀t>450℃的阀门。

(2) 中温阀120℃≤t<450℃的阀门。

(3) 常温阀 -40℃≤t<120℃的阀门。

(4) 低温阀 -100℃≤t<-40℃的阀门。

(5) 超低温阀 t<-100℃的阀门。

3、按阀体材料分类(1) 非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。

(2) 金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。

(3) 金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

4、按公称通径分(1)小口径阀门：公称通径DN<40mm的阀门。

(2)中口径阀门：公称通径DN50~300mm的阀门。

(3)大口径阀门：公称通径DN350~1200mm的阀门。

(4)特大口径阀门：公称通径DN≥1400mm的阀门三、按与管道连接方式分可分为：(1)法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。

气动阀门日常维护保养注意事项
1、阀门应存干燥通风的室内，通路两端须堵塞。

2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)阀门检修装配后，应进行密封性能试验。

气动阀门使用维护注意事项：
1、使用维护的目的，在于延长阀门寿命和保证启闭可靠。

2、阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄干油、二硫化铝或石墨粉，起润滑作用。

3、不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防咬住。

4、室外阀门，要对阀杆加保护套，以防雨、雪、尘土锈污。

5、如阀门系机械待动，要按时对变速箱添加润滑油。

6、要经常保持阀门的清洁。

7、要经常检查并保持阀门另部件完整性。

如手轮的固定螺母脱落，要配齐、不能凑合使用，否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。

8、不要依靠阀门支持其它重物，不要在阀门上站立。

9、阀杆，特别是螺纹部分，要经常擦拭，对已经被尘土弄脏的润滑剂要换成新的，因为尘土中含有硬杂物，容易磨损螺纹和阀杆表面，影响使用寿命气动单座调节阀气动阀门
定位器是气动控制阀最重要的气动附件之一，实现着接收控制信号准确定位阀门行程位置的作用。

气动阀调试和常见故障分析与处理摘要：工业生产在人们日常生活中越来越重要，在化工企业和石油企业的生产过程中气动阀门作用极大，同时也属于工业管道系统自动化的重要组成装置。

现如今，气动阀门在工业生产中得到广泛的应用，属于工业中不可或缺的一种装置，但是，气动阀门在工作中由于本身需要靠压缩空气进行控制，在工作运行中会受到各种因素的影响，出现受损以及破坏的情况，对此，为了保证气动阀门工作的正常运行，需要对气动阀门的故障进行分析，并且应当及时处理常见的故障。

本文便首先讲述气动阀门的结构以及工作原理，其次讲述气动阀门调试常见的故障问题，最后讲述解决气动阀门故障的处理方法，以此来供相关人士参考与交流。

关键词：气动阀门；原理；故障问题；处理方法引言：在工业生产中气动开关属于非常重要的环节，气动开关的正常运行可以确保企业系统的正常运转。

通过做好调试工作，对气动阀进行及时调整，可以有效控制气动调节阀对企业工作效率的影响。

面对气动阀门运行中常见的故障问题，需要对存在的故障进行全面的分析，为企业的正常运行提供帮助。

一、气动阀门结构以及工作原理分析气动阀门是受到压缩空气驱动而命名的，但是归根到底是阀门，承担的是一种开关的作用。

在工业生产中需要用阀门控制许多参数。

在工业生产中所使用的气动阀主要由三大部件组成的，分别是气动执行机构、阀体以及附件。

每一部分会发挥不同的作用，执行机构需要借助压缩空气，从而提供足够的动力为阀门的正常运行提供动力。

阀体会起着支撑以及附件的作用。

当压力达到一定程度时刻，推力盘在压力作用下会向下运动，弹簧得到压缩，从而控制阀门的运动。

与其他设置相比，气动阀门的运行相对比较稳定，速度明显提高，可以在比较短的时间内为工业生产提供足够的动力[1]。

二、气动阀门常见的故障以及原因分析气动阀门在运行过程中会遇到客观因素的影响出现故障问题，影响气动阀门作用的正常发挥，下面便详细分析气动阀门常见的故障，并对故障原因进行分析。

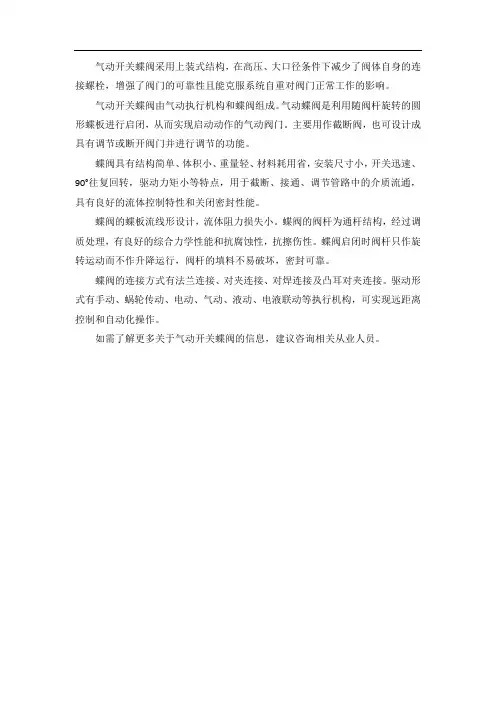

气动开关蝶阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

气动开关蝶阀由气动执行机构和蝶阀组成。

气动蝶阀是利用随阀杆旋转的圆形蝶板进行启闭，从而实现启动动作的气动阀门。

主要用作截断阀，也可设计成具有调节或断开阀门并进行调节的功能。

蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质流通，具有良好的流体控制特性和关闭密封性能。

蝶阀的蝶板流线形设计，流体阻力损失小。

蝶阀的阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。

蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。

蝶阀的连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

如需了解更多关于气动开关蝶阀的信息，建议咨询相关从业人员。

气动调节阀的常见故障与维修措施摘要：在化工生产中，气动调节阀作为其中一项比较重要的仪表设备，确保其运行处于正常状态，对整个生产作业而言具有重要意义。

因此相关人员需要了解气动调节阀的原理，找出故障原因并加以解决，保证生产的顺利进行。

关键词：气动调节阀；常见故障；维修措施气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。

气动调节阀以压缩空气为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。

调节阀在工业过程控制中作为终端控制单元其稳定性对整个控制系统尤其重要。

如果调节阀不能稳定的实现控制室所发指令，可能造成系统压力、温度或液位的波动，给正常生产造成严重影响。

要想稳定生产的正常进行，适当选择弹性系数，活动部件的质量、阀前阀后的压差，阀芯形状及阻尼系数与粘性摩擦系数，使其稳定域大到工作的范围，对它在稳定生产等方面有一定的指导意义。

随着以一些化工厂装置高负荷的运行以及30%增容的实施，调节阀在不断发生腐蚀、冲刷、磨损、振动、内漏等问题，从而迫使调节阀的使用日期大大减短，工作可靠性下降，进而引发工艺系统、装置的生产效率大幅下降，严重时甚至可能导致生产全面停机。

一、调节阀不动作●1原因 : 调节阀无气源或气源压力过小。

措施: 应首先检查气源( 仪表空气) 是否通畅，气源压力是否达到该阀使用要求。

●2原因:调节阀有气源，无输出信号气压力。

措施1：对电控智能调节阀，检查阀门智能定位器控制信号线电源，用数字万用表测量中控室来控制电源信号 DC4-20mA 是否正常，如不正常或没有，检查 PLC或DCS 系统、线路等故障，如果正常应更换阀门定位器。

措施2：对机械控制器或定位器，应更机械压力控制器或定位器。

措施3：对机械控制器的调节阀，检查调节阀安装管路上介质的信号采集管路阀门是否全开或泄漏严重，如果有异常应及时处理。

调节阀的日常维护及故障处理气动调节阀是石油化工企业广泛使用的仪表之一。

它准确正常地工作对保证工艺装置的正常运行和安全生产有着重要的意义。

因此加强气动调节阀的维修是必要的。

一、检修时的重点检查部位检查间体内壁：在高压差和有腐蚀性介质的场合，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐压耐腐情况；检查阀座：因工作时介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松弛；检查阀芯：阀芯是调节阀的可动部件之一，受介质的冲蚀较为严重，检修时要认真检查阀芯各部是否被腐蚀、磨损，特别是在高压差的情况下，阀芯的磨损因空化引起的汽蚀现象更为严重。

损坏严重的阀芯应予更换；检查密封填料：检查盘根石棉绳是否干燥，如采用聚四氟乙烯填料，应注意检查是否老化和其配合面是否损坏；检查执行机构中的橡胶薄膜是否老化，是否有龟裂现象。

二、气动用调节阀的日常维护当调节阀采用石墨一石棉为填料时，大约三个月应在填料上添加一次润滑油，以保证调节阀灵活好用。

如发现填料压帽压得很低，则应补充填料，如发现聚四氟乙燥填料硬化，则应及时更换；应在巡回检查中注意调节阀的运行情况，检查阀位指示器和调节器输出是否吻合；对有定位器的调节阀要经常检查气源，发现问题及时处理；应经常保持调节阀的卫生以及各部件完整好用。

三、常见故障及产生的原因（一）调节阀不动作。

故障现象及原因如下：1．无信号、无气源。

①气源未开，②由于气源含水在冬季结冰，导致风管堵塞或过滤器、减压阀堵塞失灵，③压缩机故障；④气源总管泄漏。

2．有气源，无信号。

①调节器故障，②信号管泄漏；③定位器波纹管漏气；④调节网膜片损坏。

3．定位器无气源。

①过滤器堵塞；②减压阀故障I③管道泄漏或堵塞。

4．定位器有气源，无输出。

定位器的节流孔堵塞。

5．有信号、无动作。

①阀芯脱落，②阀芯与社会或与阀座卡死；③阀杆弯曲或折断；④阀座阀芯冻结或焦块污物；⑤执行机构弹簧因长期不用而锈死。

（二）调节阀的动作不稳定。

气动开关阀的结构特点分类
特点：
1.快速开关：气动开关阀的执行机构响应速度快，能够在较短的时间内完成开关操作，适用于对时间要求较高的场合。

2.自动化程度高：气动开关阀能够与自动化控制系统连接，实现自动控制，减少人工操作，提高工作效率。

3.可靠性好：气动开关阀的执行机构采用气动控制，无需电力供应，能够在恶劣环境下正常工作。

4.负载能力强：气动开关阀的执行机构具有较大的输出力和扭矩，能够适应高压、大流量的工作场合。

5.耐酸碱腐蚀：气动开关阀的主要部件采用耐酸碱腐蚀材料制造，能够适应不同介质的处理需求。

分类：
1.直动式气动开关阀：阀门的升降或回转直接由气缸的推拉力或旋转力驱动，结构简单紧凑，操作灵活，适用于小流量的场合。

2.强制式气动开关阀：阀门通过气缸的推拉力或旋转力驱动，通过杠杆或凸轮机构实现阀门的开关动作，能够应对较大的负载和压力。

3.柔性操作式气动开关阀：通过气缸和弹簧机构的协同作用实现开关动作，其阀门在压力缓慢泄放的过程中缓慢关闭，避免水锤现象，适用于对液位控制要求较高的场合。

在阀门关闭过程中，可以通过适当地调节气缸的空气阻尼控制速度。

以上是对气动开关阀的结构、特点和分类进行的详细介绍。

气动开关阀具有灵活、可靠、高效的特点，被广泛应用于各个行业的工业控制系统中。

气动薄膜式调整阀故障及维护和修理方法调整阀是工业生产过程中一种常用的调整机构，属于把握阀系列，重要作用是调整介质的压力、流量、温度等参数，是工艺环路中终的把握元件。

造纸企业的生产过程包括制浆、抄纸、碱回收、废水处理四大部分，每一部分中几乎每一个工序都是以液体或气体为介质，如浆液、水、蒸汽、废液等，因此在造纸企业中调整阀的用量特别大。

调整阀常见的把握回路包括三个重要部分，部分是敏感元件，它通常是一个变送器。

它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。

变送器的输出被送到调整仪表调整器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给*终把握元件调整阀。

阀门变化了流体的流量，使工艺参数达到了期望值。

气动薄膜式调整阀故障及修理方法故障及修理方法1、调整阀漏量大，调整阀全关时阀芯与阀座之间有空隙，造成阀全关时介质的流量大，被控参数难以稳定。

（1）在调整阀调校中调整阀行程调整不当或阀芯长时间使用造成阀芯头部磨损腐蚀。

通常向下调整阀杆减小空隙达到削减泄漏的目的（2）阀芯四周受到介质的腐蚀比较严峻，阀芯受介质中焊渣、铁锈、渣子等划伤产生伤痕。

应取出阀芯进行研磨，严峻的应当更换新阀芯。

（3）阀座受到介质的腐蚀比较严峻，或介质中焊渣、铁锈、渣子等划伤产生伤痕，阀座与阀体间的密封被破坏。

应取出阀座进行研磨，更换密封垫片，严峻的应当更换新阀（4）阀内有焊渣、铁锈、渣子等赃物堵塞，使调整阀不能全关，应拆卸调整阀进行清洗，同时观看阀芯阀座是否有划伤磨损现象。

（5）套筒阀阀芯与阀座间的密封垫片损坏，碟阀的密封圈损坏使调整阀全关季节流间隙比较大。

2、气动薄膜式调整阀故障及修理方法调整阀盘根故障。

阀杆与盘根间的摩擦力使调整阀小信号难以动作，大信号跳动振动，造成调整过程中调整阀波动较大，参数难以稳定。

摩擦力大时造成调整阀单向动作甚至不动。

日常维护中应当定期加添润滑油或润滑脂，盘根老化严峻，泄露严峻的应当更换盘根。

滤池气动阀门日常维护内容滤池气动阀门是水处理系统中常见的设备，用于控制滤池的进水、排水和冲洗等操作。

为了确保气动阀门的正常运行和延长其使用寿命，需要进行定期的日常维护。

以下是一些常见的滤池气动阀门日常维护内容：1. 外观检查：•定期检查气动阀门的外观，包括阀体、连接部分和气动执行机构。

确保没有明显的损伤、腐蚀或泄漏。

2. 密封性检查：•检查阀门密封件，如密封圈、密封垫等，确保其完整性。

如有磨损或老化，及时更换。

3. 润滑：•润滑气动执行机构的移动部件，保持其灵活性。

使用适当的润滑剂，如润滑油或润滑脂。

4. 气源系统检查：•检查气源系统，确保气源稳定、压力正常。

清理和更换气源过滤器，以防止杂质进入气动系统。

5. 操作性检查：•定期进行手动和自动操作测试，确保阀门可以正常打开、关闭和调节。

检查操作是否流畅，是否存在卡阻、异响等问题。

6. 阀门位置检查：•检查阀门的位置反馈装置，确保其与实际阀门位置一致。

如有偏差，可能需要进行调整或校准。

7. 漏气检查：•定期检查阀门和连接处是否有气体泄漏。

使用气泡检漏剂或其他合适的方法来识别潜在的漏气点。

8. 清洁：•定期清理阀门及其周围区域，防止积尘、杂物等影响阀门运行的因素。

9. 紧固螺栓：•定期检查阀门和连接处的紧固螺栓，确保其紧固状态。

松动的螺栓可能导致泄漏或阀门运行异常。

10. 记录维护信息：•记录每次维护的日期、维护内容以及阀门的运行状况。

这有助于制定合理的维护计划和及时发现问题。

以上维护内容是一般性的建议，具体的维护步骤和周期可能会根据具体的气动阀门型号和制造商的要求而有所不同。

因此，在进行日常维护时，最好参考相关的使用手册或制造商提供的维护指南。

气动管道阀安全操作及保养规程气动管道阀安全操作及保养规程是为了确保气动管道阀的正常操作和长期稳定性，保障生产工艺的顺利进行，减少安全事故的发生，保护工作人员的生命安全。

本文将介绍气动管道阀的安全操作及保养方法。

一、安全操作1.1 操作前的准备在进行气动管道阀的操作前，必须要做好一系列的准备工作：1.请确保自己已经穿戴好了符合安全要求的工作服、手套等防护用品；2.请确保气动管道阀旁边已经设置好了必要的警示标记，并且管道内部已经完全排空；3.请核对气动管道阀的名称、规格、连接方式等信息是否正确，以及它们是否与想要控制的管道相匹配；4.请确认气动管道阀的操作方式，并对照使用说明书进行校对。

1.2 正确操作1.请使用专门的气动管道阀专用钥匙，不要使用其他工具代替；2.操作过程中，如使用力臂，请避免使用过大力气；3.操作过程中，应注意观察阀门的运动状况，如发现异常情况应及时停止操作；4.操作结束后，应将所有操作钥匙收好，避免丢失。

1.3 操作注意事项1.操作人员严格按照操作步骤进行，不要随意发挥操作方式；2.操作人员不得饮酒、吸烟或在工作期间玩手机等其他事情；3.操作人员不得在气动管道阀上堆放物品或坐在阀门上。

二、保养规程2.1 日常检查在日常使用过程中，气动管道阀的保养非常重要。

建议每隔一段时间做一次日常检查，以确保气动管道阀处于正常运行状态：1.检查管道连接是否松动或漏气；2.检查气动管道阀的机构是否卡滞或失灵；3.检查气动管道阀的密封性能是否良好；4.清洁气动管道阀以保持清洁。

2.2 定期维护定期维护是确保气动管道阀正常运行的关键。

建议每年至少进行一次定期维护：1.拆下气动管道阀进行维修、清洗、保养；2.更换气动管道阀零部件；3.测试气动管道阀的阀门和控制系统性能；4.检测气动管道阀的密封性。

三、操作安全提示1.操作人员对气动管道阀的操作应具备一定的专业知识，进行定期的安全培训；2.操作人员在操作前应严格遵守操作规程，并检查操作工具和设备的可靠性，确保操作安全；3.技术员应定期检测气动管道阀密封及连通性，以确保操作的安全性。

气动阀门仪表安全操作及保养规程一、前言气动阀门仪表是制药工艺中重要的控制元件，可精确地控制工艺参数，保证产品质量。

但由于复杂的工艺环境、操作条件等特点，使其容易受损，难以保证其长期稳定使用。

本文旨在系统阐述气动阀门仪表的常见故障及相应的安全操作注意事项和保养规程，以降低故障率，延长设备的使用寿命。

二、气动阀门常见故障2.1 阀门漏气阀门漏气最常见的故障之一，影响系统压力、工艺参数和产品质量。

其原因主要有：O型圈老化、密封面磨损和松动。

故障的判定方法可通过观察压力表、触摸处等实现。

2.2 机械阻塞当阀门、气缸被异物或氧化生成物侵入后，会导致阀门和气缸的正常运动受到阻碍，进而影响气动阀门仪表的使用。

因此，在操作时要注意避免异物进入，如砂子、灰尘、杂质等。

2.3 导向精度下降导向严重磨损和变形会导致阀门的准确控制出现偏差，正确的办法是定期检查阀门导向的状态，保证阀门导向精度。

三、气动阀门仪表安全操作规程3.1 操作前准备在操作气动阀门仪表之前，应先进行如下准备：•根据设备技术条件进行正确设置阀位和操作气源压力特性曲线，避免操作误差。

•安排人员协作工作，明确责任，保证操作安全。

3.2 操作中要求•操作前先检查气源，气缸是否滑动灵活、无卡主、松动等不规范情况。

•操作过程中，应注意气源压力、阀门开度，掌握操作正常的指标阈值。

•在调试过程中，应逐渐调试每一段，不可急躁，一旦产生卡主或其它如漏气等故障，不可强行继续操作，需及时停止修复。

•气动阀门所受介质必须符合阀门介质适用的条件，否则会对气动阀门产生损坏，及时替换.3.3 操作后处理在操作后，应注意存放器械、维护器材和工作现场的整洁，并按照标准流程填写设备运行记录，以便及时发现问题和做好保养维护。

四、气动阀门仪表保养规程4.1 每日保养在气动阀门仪表设备的每日使用过程中，按照以下要求进行保养：•检查气压表的压力是否正常，若异常需要及时调整。

•检查气缸及阀门状态，如发现异常问题，需要及时清理并进行维护。

气动控制系统使用和维护气动控制系统，具有易操作、经济、安全之特性，在整个污水处理系统中，气动控制将可取代人手，节省能源、增加效率，提高系统的处理能力。

本污水处理系统的气路系统由空气源、方向控制阀、执行元件、及其他不同的气动辅助元件所组成：由空气压缩机提供压缩空气,经过空气干燥机，空气过滤器和油雾器组成的二联件,利用电磁阀切换控制，进入气动阀执行开关动作，以控制管道内的流体；其基本组成如下：一、皮带传动式空气压缩机本设备提供系统所需的压缩空气，其详细资料见使用说明书二、空气干燥机此装置是将空压机提供的压缩空气进行处理，除去其中的水份。

是藉着一只空气对冷媒之热交换器（蒸发器），将压缩空气温度降至露点温度2℃,可凝结压缩空气中所含之水份或水滴，再经由分离器，分离空气及水滴,而水滴经由自动排水器排出系统外，完成整个干燥过程.详见冷冻式干燥机的使用说明书三、二联件：此装置包括空气过滤器、油雾器，是一种模块组合式连接；空气过滤器能减少悬浮在压缩空气中的粒子；油雾器能将适量的润滑油雾化，经压缩空气带往系统里以做润滑。

四、电磁阀利用电讯号控制压缩空气的开关、流向及流量五、辅助气动仪表主要是压力表,它能显示管道气体压力是否在规定的范围内;如指示压力不在规定范围内，可以调节相应装置来达到；（详见空压机说明)六、气动阀此为本控制系统的关键性元件—执行元件，采用的是国家专利产品XQF系列开关式管道气动阀。

其工作原理详见气动阀说明书⏹本污水处理站设有气动阀：◆投药系统气动阀26套◆开关式气动阀95套1、气动阀的日常维护：（1）气动阀外观应保持清洁、标识清楚，无碰压、无损伤。

（2）（3）阀体执行机构的传动应灵活，无松动和卡涩现象。

（4）连接伸缩缸的气管的长度应能调节，并应有足够的长度，保证调节机构在全开和全关的范围内动作灵活、平稳，不妨碍执行机构的动作。

（5）（6）气动阀初次安装完结或初次使用前应先检漏。

（7）气动阀重新装配后，必须先检漏再使用。
