阀门的基本知识与操作

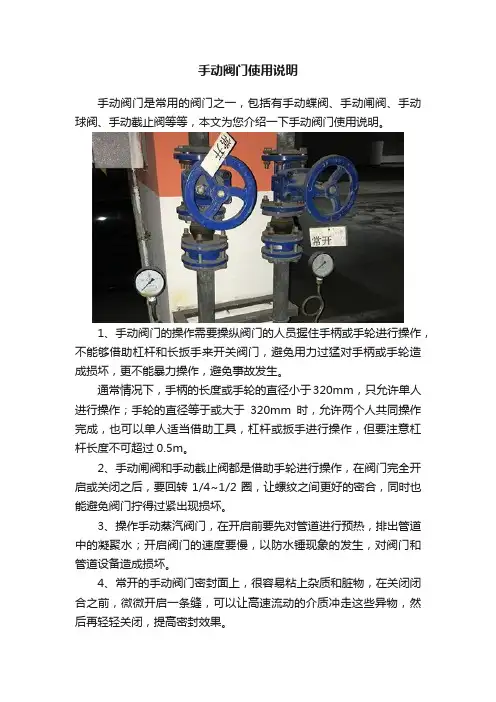

手动阀门使用说明
手动阀门是常用的阀门之一，包括有手动蝶阀、手动闸阀、手动球阀、手动截止阀等等，本文为您介绍一下手动阀门使用说明。

1、手动阀门的操作需要操纵阀门的人员握住手柄或手轮进行操作，不能够借助杠杆和长扳手来开关阀门，避免用力过猛对手柄或手轮造成损坏，更不能暴力操作，避免事故发生。

通常情况下，手柄的长度或手轮的直径小于320mm，只允许单人进行操作；手轮的直径等于或大于320mm时，允许两个人共同操作完成，也可以单人适当借助工具，杠杆或扳手进行操作，但要注意杠杆长度不可超过0.5m。

2、手动闸阀和手动截止阀都是借助手轮进行操作，在阀门完全开启或关闭之后，要回转1/4~1/2圈，让螺纹之间更好的密合，同时也能避免阀门拧得过紧出现损坏。

3、操作手动蒸汽阀门，在开启前要先对管道进行预热，排出管道中的凝聚水；开启阀门的速度要慢，以防水锤现象的发生，对阀门和管道设备造成损坏。

4、常开的手动阀门密封面上，很容易粘上杂质和脏物，在关闭闭合之前，微微开启一条缝，可以让高速流动的介质冲走这些异物，然后再轻轻关闭，提高密封效果。

5、在一些过高温介质的管道中，当手动阀门关闭之后，阀体内温度下降，因为热胀冷缩导致阀件收缩，密封面会出现一些细小的缝隙，阀门会出现泄漏。

在这种情况下，要在关闭手动阀门之后，过一会儿再关闭一次。

《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。

掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。

本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。

二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。

阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。

阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。

2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。

阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。

三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。

（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。

（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。

（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。

（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。

2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。

（2）电动阀门：通过电动执行机构实现开关和控制。

（3）气动阀门：通过气动执行机构实现开关和控制。

（4）液动阀门：通过液压执行机构实现开关和控制。

四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。

（2）检查阀门外观，确保无损坏、变形等缺陷。

（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。

（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。

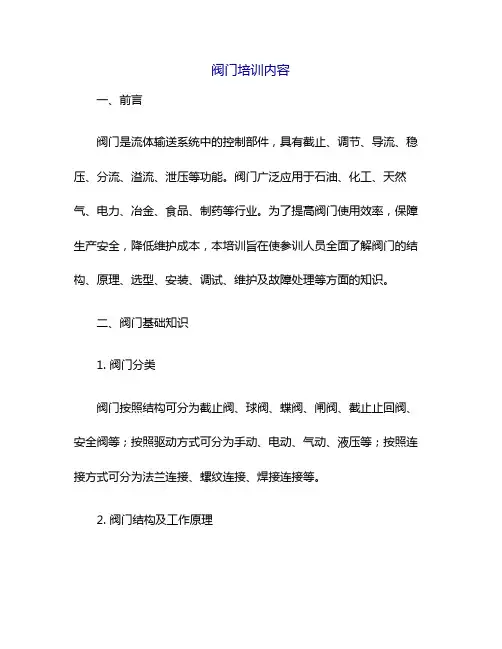

阀门培训内容一、前言阀门是流体输送系统中的控制部件，具有截止、调节、导流、稳压、分流、溢流、泄压等功能。

阀门广泛应用于石油、化工、天然气、电力、冶金、食品、制药等行业。

为了提高阀门使用效率，保障生产安全，降低维护成本，本培训旨在使参训人员全面了解阀门的结构、原理、选型、安装、调试、维护及故障处理等方面的知识。

二、阀门基础知识1. 阀门分类阀门按照结构可分为截止阀、球阀、蝶阀、闸阀、截止止回阀、安全阀等；按照驱动方式可分为手动、电动、气动、液压等；按照连接方式可分为法兰连接、螺纹连接、焊接连接等。

2. 阀门结构及工作原理阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等组成。

阀门通过改变阀门通道的截面积，实现流体的截止、调节、导流等功能。

不同类型的阀门具有不同的工作原理，如截止阀通过升降阀瓣实现截止，球阀通过旋转球体实现截止，蝶阀通过旋转蝶板实现调节等。

3. 阀门材质及密封面材料阀门的材质和密封面材料对阀门的使用性能和寿命具有重要影响。

阀门材质包括铸铁、碳钢、不锈钢、合金钢等；密封面材料包括橡胶、聚四氟乙烯、金属等。

根据流体介质的性质，选择合适的阀门材质和密封面材料。

三、阀门选型与安装1. 阀门选型（1）满足生产工艺要求；（2）保证流体介质安全、清洁、无泄漏；（3）操作简便，维护方便；（4）经济合理，降低成本。

2. 阀门安装（1）阀门安装方向应正确；（2）阀门与管道连接应牢固、严密；（3）阀门安装位置应便于操作、检修；（4）阀门安装高度应符合设计要求。

四、阀门调试与维护1. 阀门调试阀门调试主要包括手动操作、电动操作、气动操作等。

调试过程中，应检查阀门启闭是否灵活、密封是否严密、驱动装置是否正常。

对于特殊阀门，如安全阀、减压阀等，还需进行功能调试。

2. 阀门维护阀门维护主要包括日常检查、定期保养、故障排除等。

日常检查应关注阀门密封性能、驱动装置、连接部位等；定期保养应进行阀门清洗、润滑、更换密封圈等；故障排除应遵循先分析原因，后采取相应措施的原则。

阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。

为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。

本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。

二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。

不同类型的阀门具有不同的性能特点和适用范围。

2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。

阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。

3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。

公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。

选择阀门时，需根据实际工况确定合适的参数。

4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。

根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。

特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。

三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。

3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。

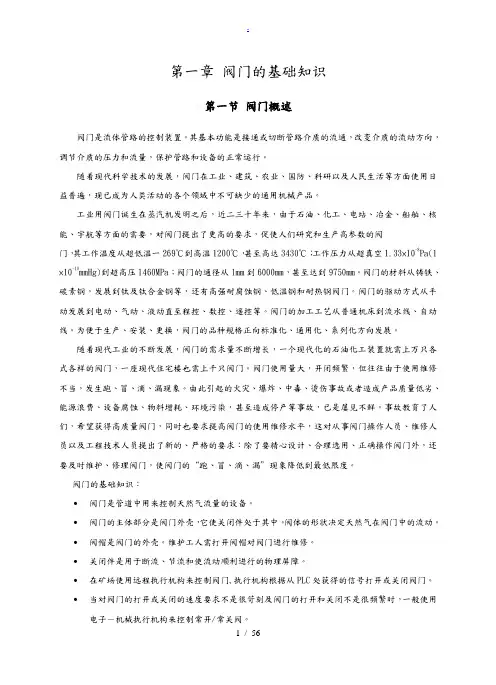

第一章阀门的基础知识第一节阀门概述阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。

随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。

工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。

阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。

阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。

阀门的加工工艺从普通机床到流水线、自动线。

为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。

随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。

阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。

由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。

事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。

阀门的基础知识：•阀门是管道中用来控制天然气流量的设备。

•阀门的主体部分是阀门外壳，它使关闭件处于其中。

在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

由于管道系统选择最适合的阀门显得非常重要。

一、阀门的分类阀门总的可分两大类：1、自动阀门依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

2、驱动阀门借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

按结构特征，根据关闭件相对于阀座移动的方向可分为：（1）截门形：关闭件沿着阀座中心移动；（2）闸门形：关闭件沿着垂直阀座中心移动；（3）旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转；（4）旋启形：关闭件围绕阀座外的轴旋转；（5）碟形：关闭件的圆盘，围绕阀座内的轴旋转；（6）滑阀形：关闭件在垂直于通道的方向滑动。

按用途，根据阀门的不同用途可分为：（1）开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

（2）止回用：用来防止介质倒流，如止回阀。

（3）调节用：用来调节介质的压力和流量，如调节阀、减压阀。

（4）分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。

（5）安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。

（6）其它特殊用途：如疏水阀、放空阀、排污阀等。

按驱动方式，根据不同的驱动方式可分为：（1）手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。

（2）电动：借助电机或其他电气装置来驱动。

（3）液动：借助（水、油）来驱动。

（4）气动：借助压缩空气来驱动。

按压力，根据阀门的公称压力可分为：（1）真空阀：绝对压力<0.1Mpa即760mm汞柱高的阀门，通常用mm汞柱或mm水柱表示压力。

（2）低压阀：公称压力PN≤1.6Mpa的阀门（包括PN≤1.6MPa 的钢阀）（3）中压阀：公称压力PN2.5—6.4MPa的阀门。

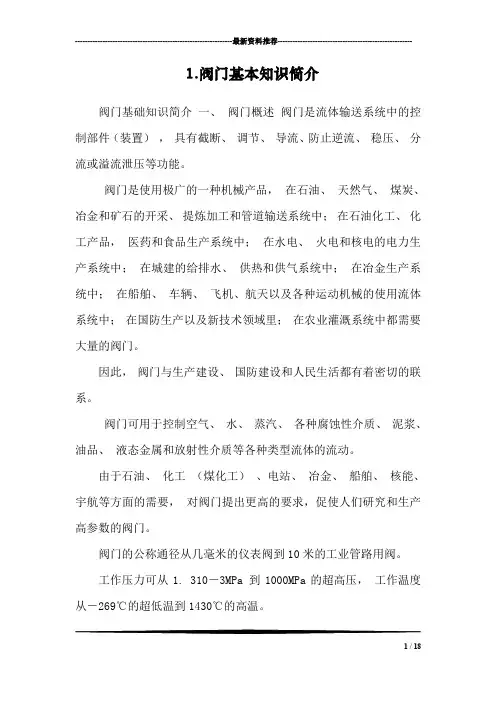

---------------------------------------------------------------最新资料推荐------------------------------------------------------1.阀门基本知识简介阀门基础知识简介一、阀门概述阀门是流体输送系统中的控制部件（装置），具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

阀门是使用极广的一种机械产品，在石油、天然气、煤炭、冶金和矿石的开采、提炼加工和管道输送系统中；在石油化工、化工产品，医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城建的给排水、供热和供气系统中；在冶金生产系统中；在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；在国防生产以及新技术领域里；在农业灌溉系统中都需要大量的阀门。

因此，阀门与生产建设、国防建设和人民生活都有着密切的联系。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

由于石油、化工（煤化工）、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门。

阀门的公称通径从几毫米的仪表阀到10米的工业管路用阀。

工作压力可从1. 310－3MPa 到1000MPa的超高压，工作温度从－269℃的超低温到1430℃的高温。

1 / 18阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等。

阀门的驱动方式从手动发展到电动、气动、液动、电_气或电_液联动、程控、数控、遥控等。

从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。

据不完全统计，我国的阀门产品品种已达四千多个型号，近四万个规格。

随着现代工业的不断发展，阀门需求量不断增长，如一个石油化工装置就需要上万只各式各样的阀门。

近年来，我国制造的各类阀门不仅用于国内，而且也大量出口，几乎世界各国都有我国制造的阀门。

阀门操作知识点总结
一、阀门的分类
1、按用途分类
（1）截止阀
（2）止回阀
（3）调节阀
（4）安全阀
（5）排气阀
（6）排泥阀
（7）节流阀
（8）蝶阀
2、按工作原理分类
（1）手动阀门
（2）自力式阀门
（3）液动阀门
（4）电动阀门
（5）气动阀门
3、按阀座形式分类
（1）窗口式阀座
（2）凸缘式阀座
4、按结构特点分类
（1）翻板式阀门
（2）旋塞阀门
（3）旋启阀门
（4）旋转阀门
二、阀门的基本构造
1、阀体
2、阀垫
3、阀瓣
4、阀杆
5、阀档板
6、阀座
7、阀材
三、阀门的操作原理
1、手动操作
2、气动操作
3、液动操作
4、电动操作
5、执行机构的选择和控制方式
四、阀门操作的常见问题及解决方法
1、阀门漏气
2、阀门堵塞
3、阀门无法正常启闭
4、阀门运作不稳定
5、阀门噪音大
六、阀门操作的注意事项
1、操作前的准备
2、操作时的规范
3、操作后的检查
4、阀门的维护保养
七、阀门加工和安装
1、阀门的加工工艺
2、阀门的检测
3、阀门的铸造、锻造、焊接和装配
4、阀门的安装
以上是阀门操作的基本知识点总结，希望对大家有所帮助。
