数电组合电路考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的输出结果为1的条件是（）。
A. 所有输入端均为0B. 所有输入端均为1C. 至少有一个输入端为0D. 至少有一个输入端为1答案：B2. 若一个逻辑电路的输出仅依赖于当前的输入，而与过去的输入无关，则该电路被称为（）。
A. 时序逻辑电路B. 组合逻辑电路C. 存储电路D. 触发器电路答案：B3. 以下哪个不是基本的逻辑门（）。
A. 与门B. 或门C. 非门D. 异或门答案：D4. 在数字电路中，逻辑“或”运算的输出结果为0的条件是（）。
A. 所有输入端均为1B. 所有输入端均为0C. 至少有一个输入端为1D. 至少有一个输入端为0答案：B5. 一个由三个输入端的与门和一个非门组成的电路，其输出逻辑表达式为（）。
A. \( \overline{A \cdot B \cdot C} \)B. \( \overline{A + B + C} \)C. \( A + B + C \)D. \( A \cdot B \cdot C \)答案：A6. 一个由两个输入端的或门和一个非门组成的电路，其输出逻辑表达式为（）。
A. \( \overline{A + B} \)B. \( \overline{A \cdot B} \)C. \( A + B \)D. \( A \cdot B \)答案：A7. 在数字电路中，逻辑“非”运算的输出结果为1的条件是（）。
A. 输入端为0B. 输入端为1C. 输入端为高电平D. 输入端为低电平答案：A8. 一个由两个输入端的与门和一个或门组成的电路，其输出逻辑表达式为（）。
A. \( A + B \)B. \( A \cdot B \)C. \( \overline{A} + \overline{B} \)D. \( \overline{A} \cdot \overline{B} \)答案：B9. 在数字电路中，逻辑“异或”运算的输出结果为1的条件是（）。
《组合逻辑电路》练习题及答案[3.1]分析图P3.1电路的逻辑功能，写出Y1、、Y2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。
[解]、Z=0A、1时A3.3所示。
P3.4所示。
M S单独工点时M L和要求电路真值表中的C A 、C B A 、C B A 、C AB 为约束项，利用卡诺图图A3.4(a)化简后得到：C B A M S +=， B M L =（M S 、M L的1状态表示工作，0状态表示停止）。
逻辑图如图A3.4(b)。
[3.5] 设计一个代码转换电路，输入为4位二进制代码，输出为4位循环码。
可以采用各种逻辑功能的门电路来实现。
[解] 题3.5的真值表如表A3.5所示。
D 4、D 3与足上述控制要求的逻辑电路，给出控制四个指示灯状态的高、低电平信号。
74LS148的逻辑图如图P3.7所示，其功能表如表P3.7所示。
表 P3.7 74LS148的功能表A 、B 、C 、L 1、0为0000～2）工作，P3.10输 入21O 123用外加与非门实现之，如图A3.10所示。
[3.11] 画出用4线-16线译码器74LS154（参见题3.9）和门电路产生如下多输出逻辑函数的逻辑图。
[解]电路图如图A3.11所示。
[3.12] 用3线-8线译码器74LS138和门电路设计1位二进制全减器电路。
输入为被减数、减数和来自低位的借位；输出为两数之差及向高位的借位信号。
[解] 设a i 为被减数，b i 为减数，c i-1为来自低位的借位，首先列出全减器真值表，然后将Di ，Ci 表达式写成非-与非形式。
最后外加与非门[3.13] 74LS153[解] [3.14]如表P3.14 [解][3.15][解] [3.16] [解] 与4选1[3.17][解] 则 D =41507632 如图A3.17所示。
[3.18] 用8选1数据选择器CC4512（参见题3.14）产生逻辑函数[解] 将Y 变换成最小项之和形式。
可编辑修改精选全文完整版基础知识一 基本逻辑门电路习题一、填空题1、模拟信号的特点是在 和 上都是 变化的。
（幅度、时间、连续）2、数字信号的特点是在 和 上都是 变化的。
（幅度、时间、不连续）3、数字电路主要研究 与 信号之间的对应 关系。
（输出、输入、逻辑）4、用二进制数表示文字、符号等信息的过程称为_____________。
（编码）5、()11011(2= 10)，()1110110(2= 8)，()21(10= 2)。
（27、166、10101） 6、()101010(2= 10)，()74(8= 2)，()7(16=D 2)。
（42、111100、）7、最基本的三种逻辑运算是 、 、 。
（与、或、非）8、逻辑等式三个规则分别是 、 、 。
（代入、对偶、反演）9、逻辑函数化简的方法主要有 化简法和 化简法。
（公式、卡诺图）10、逻辑函数常用的表示方法有 、 和 。
（真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可）11、任何一个逻辑函数的 是唯一的，但是它的 可有不同的形式，逻辑函数的各种表示方法在本质上是 的，可以互换。
（真值表、表达式、一致或相同） 12、写出下面逻辑图所表示的逻辑函数Y= 。
（C B A Y )(+=）13、写出下面逻辑图所表示的逻辑函数Y= 。
（))((C A B A Y ++=）14、半导体二极管具有 性，可作为开关元件。
（单向导电）15、半导体二极管 时，相当于短路； 时，相当于开路。
（导通、截止） 16、半导体三极管作为开关元件时工作在 状态和 状态。
（饱和、截止）二、判断题1、十进制数74转换为8421BCD 码应当是BCD 8421)01110100(。
（√）2、二进制只可以用来表示数字，不可以用来表示文字和符号等。
（╳）3、十进制转换为二进制的时候，整数部分和小数部分都要采用除2取余法。
（╳）4、若两个函数相等，则它们的真值表一定相同；反之，若两个函数的真值表完全相同，则这两个函数未必相等。
组合逻辑电路 习题选解及参考答案一、填空题：1．组合逻辑电路的输出仅与输入的状态 有关。
2．共阳极的数码管输入信号的有效电平是 低 电平。
二、选择题：1.组合电路的输出取决于（ a ）。
a.输入信号的现态b.输出信号的现态c.输入信号的现态和输出信号变化前的状态2.组合电路的分析是指 （ c ）a.已知逻辑图，求解逻辑表达式的过程b.已知真值表，求解逻辑功能的过程c.已知逻辑图，求解逻辑功能的过程3.电路如图所示，其逻辑功能为 （ b ）a.“与”门，其表达式F=ABCDb.”与或非“门，其表达式c.”与非“门，其表达式4.组合逻辑电路的设计是指（ a ）a.已知逻辑要求，求解逻辑表达式并画逻辑图的过程b.已知逻辑要求，列真值表的过程c.已知逻辑图，求解逻辑功能的过程5. 组合电路是由 （ a ）a.门电路构成b.触发器构成c. a 和b三、判断正误题：1．组合逻辑电路的输出只取决于输入信号的现态。
（对）2. 组合逻辑电路中的每一个门实际上都是一个存储单元。
（错）F AB CD =+F AB CD =*四、分析、化简：1．写出图示逻辑电路的逻辑表达式及真值表。
解：(a)（b (a)真值表 (b)真值表2．化简下列逻辑函数① ②③③12312312Y A B C Y A B Y Y Y Y B A B C A B B ABC AB BY Y Y B AB B AB B A A B AB ⎫=++⎪⎪=+==++=+++++=++⎬⎪=++⎪⎭=+=+=+（1+）或ABC C B A C AB BC A C B A ++++D C B AB BC A +++()C B AB C A C B A ++++。
基本逻辑门电路典型练习题71．基本逻辑电路——门电路中所谓“门”，就是一种开关，在一定条件下它允许信号通过；如果条件不满足，信号就被阻挡在“门”外。
如图所示的电路是用来说明“______”逻辑关系的电路。
（选填“与”、“非’’或者“或”）【答案】与【详解】图中两个开关串联，只有都闭合时，灯L才能亮，所以该逻辑关系为“与”逻辑关系。
2．如图为包含某逻辑电路的一个简单电路图，L为小灯泡，光照射电阻R'时，其阻值将变得远小于R。
该逻辑电路是__________（选填“与”、“或”或“非”）门电路。
当电阻R'受到光照时，小灯泡L将__________（选填“发光"或“不发光”）。
【答案】非发光【详解】[1][2]该逻辑电路为非门电路，非门电路的特点是输入状态和输出状态相反，当电阻R'受到光照时，其阻值将变得远小于R，则R两端的电势差大，R'两端的电势差小，则输入端为低电势，那么输出端为高电势，小灯泡L发光。
3．如图所示为一个逻辑门的输入端A、B上和输出端Z上的电信号，此逻辑电路为__________门电路，该逻辑门的符号是__________。
【答案】 与【详解】[1][2]由图象知输入端都为高电势时，输出端才为高电势，此逻辑电路为 与门电路，该逻辑门的符号是4．电子电路中的信号可以分为___________信号和___________信号。
数字信号的两个工作状态可以用“___________”和“___________”来表示。
在数字电路中分别代表___________电压和___________电压。
【答案】 数字 模拟 0 1 低 高【详解】[1][2]电子电路中的信号可以分为数字信号和模拟信号。
[3][4]数字信号的两个工作状态可以用“0 ”和“1”来表示。
[5][6]在数字电路中分别代表低电压和高电压。
5．输入只要有“1”，输出即为“1”的电路是___________门；输入只要有“0”，输出即为“0”的电路是___________门；输入是“1”，输出为“___________”的电路是非门。

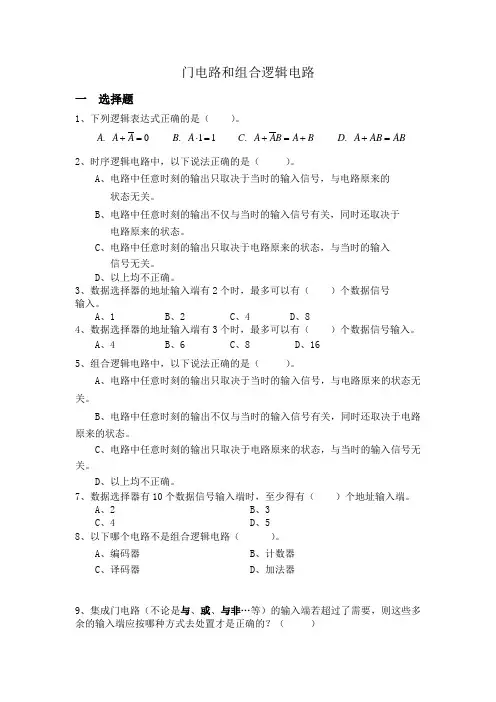

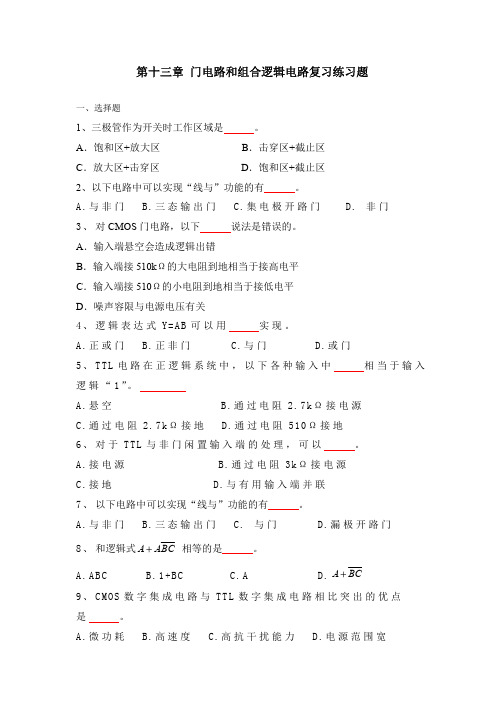

门电路和组合逻辑电路一 选择题1、下列逻辑表达式正确的是（ ）。
.0A A A += .11B A ⋅= .C A AB A B +=+ .D A AB AB +=2、时序逻辑电路中，以下说法正确的是（ ）。
A 、电路中任意时刻的输出只取决于当时的输入信号，与电路原来的状态无关。
B 、电路中任意时刻的输出不仅与当时的输入信号有关，同时还取决于电路原来的状态。
C 、电路中任意时刻的输出只取决于电路原来的状态，与当时的输入信号无关。
D 、以上均不正确。
3、数据选择器的地址输入端有2个时，最多可以有（ ）个数据信号输入。
A 、1B 、2C 、4D 、84、数据选择器的地址输入端有3个时，最多可以有（ ）个数据信号输入。
A 、4B 、6C 、8D 、165、组合逻辑电路中，以下说法正确的是（ ）。
A 、电路中任意时刻的输出只取决于当时的输入信号，与电路原来的状态无关。
B 、电路中任意时刻的输出不仅与当时的输入信号有关，同时还取决于电路原来的状态。
C 、电路中任意时刻的输出只取决于电路原来的状态，与当时的输入信号无关。
D 、以上均不正确。
7、数据选择器有10个数据信号输入端时，至少得有（ ）个地址输入端。
A 、2B 、3C 、4D 、58、以下哪个电路不是组合逻辑电路（ ）。
A 、编码器B 、计数器C 、译码器D 、加法器9、集成门电路（不论是与、或、与非…等）的输入端若超过了需要，则这些多余的输入端应按哪种方式去处置才是正确的？（ ）A．让它们开路；B．让它们通过电阻接最高电平（例如电源电压）；C．让它们接地，或接电源的最低电平；D．让它们和使用中的输入端并接。
10、以下表达式中符合逻辑运算法则的是（）A.C·C=C2B.1+1=10C.0<1D.A+1=111、当逻辑函数有n个变量时，共有（）个变量取值组合？A. nB. 2nC. n2D. 2n12、. 逻辑函数的表示方法中具有唯一性的是（）A .真值表 B.表达式 C.逻辑图 D.卡诺图13、F=A B+BD+CDE+A D=（）A.DA+ B.DB)(+ D.)(DA+A+DB+A)B(+ C.))(B(DD二填空题1.电子电路按功能可分为电路和电路。
逻辑门是数字电路的基本逻辑元件，用于执行逻辑运算。
常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）等。
以下是一些关于逻辑门的练习题：
1.用与门和非门组成一个或门的逻辑电路。
答案：将两个输入端都连接到一个与门，然后将与门的输出连接到非门的输入，最后将非门的输出作为或门的输出。
2.用或门和非门组成一个与门的逻辑电路。
答案：将两个输入端都连接到一个或门，然后将或门的输出连接到非门的输入，最后将非门的输出作为与门的输出。
3.有一个逻辑门电路，输入为A和B，输出为Y。
当A和B都为1时，Y为0；当A和B中至少有一个为0时，Y为1。
请问这个逻辑门是什么门？
答案：这个逻辑门是异或门（XOR）。
