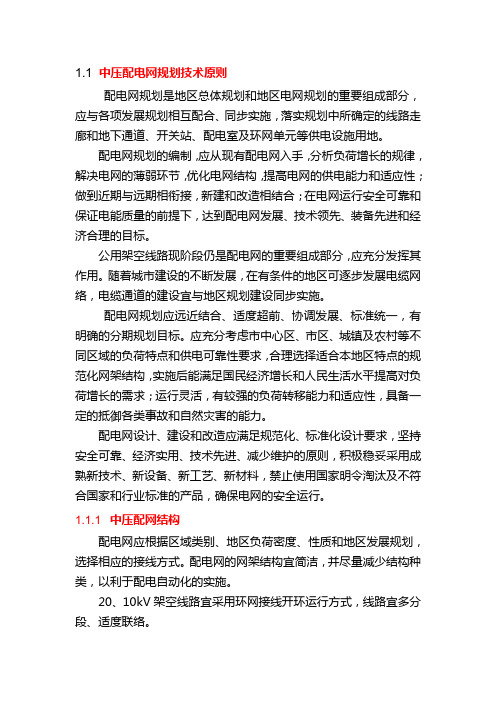

1.1 中压配电网规划技术原则配电网规划是地区总体规划和地区电网规划的重要组成部分，应与各项发展规划相互配合、同步实施，落实规划中所确定的线路走廊和地下通道、开关站、配电室及环网单元等供电设施用地。
配电网规划的编制，应从现有配电网入手，分析负荷增长的规律，解决电网的薄弱环节，优化电网结构，提高电网的供电能力和适应性；做到近期与远期相衔接，新建和改造相结合；在电网运行安全可靠和保证电能质量的前提下，达到配电网发展、技术领先、装备先进和经济合理的目标。
公用架空线路现阶段仍是配电网的重要组成部分，应充分发挥其作用。
随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络，电缆通道的建设宜与地区规划建设同步实施。
配电网规划应远近结合、适度超前、协调发展、标准统一，有明确的分期规划目标。
应充分考虑市中心区、市区、城镇及农村等不同区域的负荷特点和供电可靠性要求，合理选择适合本地区特点的规范化网架结构，实施后能满足国民经济增长和人民生活水平提高对负荷增长的需求；运行灵活，有较强的负荷转移能力和适应性，具备一定的抵御各类事故和自然灾害的能力。
配电网设计、建设和改造应满足规范化、标准化设计要求，坚持安全可靠、经济实用、技术先进、减少维护的原则，积极稳妥采用成熟新技术、新设备、新工艺、新材料，禁止使用国家明令淘汰及不符合国家和行业标准的产品，确保电网的安全运行。
1.1.1 中压配网结构配电网应根据区域类别、地区负荷密度、性质和地区发展规划，选择相应的接线方式。
配电网的网架结构宜简洁，并尽量减少结构种类，以利于配电自动化的实施。
20、10kV架空线路宜采用环网接线开环运行方式，线路宜多分段、适度联络。
20、10kV 架空线路宜环网布置开环运行，一般采用柱上负荷开关将线路多分段、适度联络，见图A1（三分段、三联络），不具备多联络条件时，可采用线路末端联络方式，见图A2。
根据区域内供电可靠性以及负荷发展的要求，逐步向网格式（四电源井字网架）（A3）或N 供一备（A4）方式过渡。
配电网概述1.1 中压配电网规划技术原则配电网规划是地区总体规划和地区电网规划的重要组成部分，应与各项发展规划相互配合、同步实施，落实规划中所确定的线路走廊和地下通道、开关站、配电室及环网单元等供电设施用地。
配电网规划的编制，应从现有配电网入手，分析负荷增长的规律，解决电网的薄弱环节，优化电网结构，提高电网的供电能力和适应性；做到近期与远期相衔接，新建和改造相结合；在电网运行安全可靠和保证电能质量的前提下，达到配电网发展、技术领先、装备先进和经济合理的目标。
公用架空线路现阶段仍是配电网的重要组成部分，应充分发挥其作用。
随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络，电缆通道的建设宜与地区规划建设同步实施。
配电网规划应远近结合、适度超前、协调发展、标准统一，有明确的分期规划目标。
应充分考虑市中心区、市区、城镇及农村等不同区域的负荷特点和供电可靠性要求，合理选择适合本地区特点的规范化网架结构，实施后能满足国民经济增长和人民生活水平提高对负荷增长的需求；运行灵活，有较强的负荷转移能力和适应性，具备一定的抵御各类事故和自然灾害的能力。
配电网设计、建设和改造应满足规范化、标准化设计要求，坚持安全可靠、经济实用、技术先进、减少维护的原则，积极稳妥采用成熟新技术、新设备、新工艺、新材料，禁止使用国家明令淘汰及不符合国家和行业标准的产品，确保电网的安全运行。
1.1.1 中压配网结构配电网应根据区域类别、地区负荷密度、性质和地区发展规划，选择相应的接线方式。
配电网的网架结构宜简洁，并尽量减少结构种类，以利于配电自动化的实施。
20、10kV架空线路宜采用环网接线开环运行方式，线路宜多分段、适度联络。
20、10kV架空线路宜环网布置开环运行，一般采用柱上负荷开关将线路多分段、适度联络，见图A1（三分段、三联络），不具备多联络条件时，可采用线路末端联络方式，见图A2。
根据区域内供电可靠性以及负荷发展的要求，逐步向网格式（四电源井字网架）（A3）或N供一备（A4）方式过渡。
第一章配网基础知识第一章基础知识第一节配电网概述一、配电网概念连接并从输电网（或本地区发电厂）接收电力，就地或逐级向各类用户供给和配送电能的电力网称为配电网（如图所示）。
配电网设施主要包括配电变电所、开闭所、配电线路、断路器、负荷开关、配电（杆上）变压器等。
配电网及其二次保护、监视、控制、测量设备组成的整体称为配电系统。
对配电系统的基本要求是供电安全、可靠，电能质量合格，投资合理，运行维护成本低，电能损耗小，配电设施与周围环境相协调。
二、配电网的分类及特点我国配电网供电范围基本上按行政建制地级城市和县（市）所辖的管理区域划分。
少数地区，在跨行政区域供、受电的，但销售量及收入仍按行政区域分归统计。
习惯上，我国对配电网有多种称谓，根据配电网电压等级的不同，可分为高压配电网、中压配电网和低压配电网；根据配电线路的不同，可分为架空配电网、电缆配电网以及架空电缆混合配电网。
根据供电区域特点不同或服务对象不同，可分为城市配电网和农村配电网；（一）按电压等级分根据配电网电压等级的不同，可分为高压配电网、中压配电网和低压配电网。
如图所示：1.高压配电网高压配电网指由高压配电线路和相应等级的配电变电站组成的向用户提供电能的配电网。
其功能是从上一级电源接收后，直接向高压用户供电，或通过变压器为下一级中压配电网提供电源。
高压配电网分为110、63、35kV三个电压等级，城市配网一般采用110kV作为高压配电电压。
高压配电网具有容量大、负荷重、负荷节点少，供电可靠性要求高等特点。
2.中压配电网中压配电网由中压配电线路和配电变电站组成向用户提供电能的配电网。
其电压等级包括20kV、10kV及6.3 kV，其功能是从输电网或高压配电网接收电能，向中压用户供电，或向用户用电小区负荷中心的配电变电站供电，再经过降压后向下一级低压配电网提供电源。
中压配电网具有供电面广、容量大、配电点多等特点。
目前我国绝大多数地区的中压配电网电压等级是10kV。
