人造石台面长长出现的问题及处理技巧

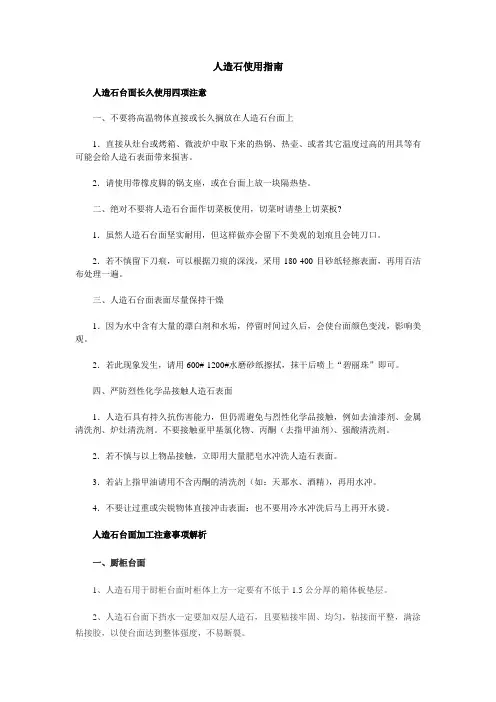

人造石使用指南人造石台面长久使用四项注意一、不要将高温物体直接或长久搁放在人造石台面上1．直接从灶台或烤箱、微波炉中取下来的热锅、热壶、或者其它温度过高的用具等有可能会给人造石表面带来损害。

2．请使用带橡皮脚的锅支座，或在台面上放一块隔热垫。

二、绝对不要将人造石台面作切菜板使用，切菜时请垫上切菜板?1．虽然人造石台面坚实耐用，但这样做亦会留下不美观的划痕且会钝刀口。

2．若不慎留下刀痕，可以根据刀痕的深浅，采用180-400目砂纸轻擦表面，再用百洁布处理一遍。

三、人造石台面表面尽量保持干燥1．因为水中含有大量的漂白剂和水垢，停留时间过久后，会使台面颜色变浅，影响美观。

2．若此现象发生，请用600#-1200#水磨砂纸擦拭，抹干后喷上“碧丽珠”即可。

四、严防烈性化学品接触人造石表面1．人造石具有持久抗伤害能力，但仍需避免与烈性化学品接触，例如去油漆剂、金属清洗剂、炉灶清洗剂。

不要接触亚甲基氯化物、丙酮（去指甲油剂）、强酸清洗剂。

2．若不慎与以上物品接触，立即用大量肥皂水冲洗人造石表面。

3．若沾上指甲油请用不含丙酮的清洗剂（如：天那水、酒精），再用水冲。

4．不要让过重或尖锐物体直接冲击表面：也不要用冷水冲洗后马上再开水烫。

人造石台面加工注意事项解析一、厨柜台面1、人造石用于厨柜台面时柜体上方一定要有不低于1.5公分厚的箱体板垫层。

2、人造石台面下挡水一定要加双层人造石，且要粘接牢固、均匀，粘接面平整，满涂粘接胶，以使台面达到整体强度，不易断裂。

3、人造石厨柜台面挖灶台孔和水盆孔后，锯口一定要用砂纸精磨，达到光滑无钝口，并在开口处下方外侧加筋骨，以增强其强度。

安装时灶台口内侧及周边一定要加锡泊隔热层，以增强灶台的隔热效果。

4、将台上灶直接放在人造石台面上时，因其有往下喷火的可能，将导致台面老化、迸裂，缩短台面使用寿命，所以，一定要在灶台底部放置木板隔热层进行隔热处理。

5、温度较低时，不要在一个地方持续打磨，防止局部升温迸裂台面。

人造石的翻新工艺及大理石结晶工艺流程人造石是一种人工合成的石材，通常由天然石材加上人工树脂等材料制成。

人造石具有天然石材的质感和美观度，但由于长时间的使用和磨损，其表面往往会出现磨损、划痕和氧化等问题。

因此，人造石需要定期进行翻新。

1.清洁：首先要将人造石表面的尘土和污渍清除干净。

可以使用清洁剂和海绵或软布轻轻擦洗，然后用清水冲洗。

2.去污：如果人造石表面有顽固的污渍，可以使用专门的去污剂进行处理。

将去污剂涂抹在污渍上，用刷子轻轻刷洗，然后用清水冲洗干净。

3.抛光：抛光是人造石翻新的关键步骤。

可以使用研磨机和研磨石将表面进行研磨，直到达到理想的光洁度。

研磨时需注意水的使用，以免过热。

4.维护：翻新后的人造石需要定期进行维护，以保持其美观和质感。

可以使用护理剂涂抹在表面，然后用干净的布擦拭均匀。

大理石结晶工艺是指对大理石进行结晶处理，以增强其美观度和耐磨性。

大理石结晶工艺流程主要包括以下几个步骤：1.清洁：首先要将大理石表面的尘土和污渍清除干净。

可以使用清洁剂和海绵或软布轻轻擦洗，然后用清水冲洗。

2.研磨：使用研磨机和研磨石对大理石表面进行研磨，以去除表面的磨损和划痕。

研磨时需要注意选择适当的研磨石和研磨机，以避免对大理石造成损害。

3.涂刷结晶剂：将结晶剂涂刷在大理石表面。

结晶剂是一种特殊的化学品，可以在大理石表面形成一层结晶保护膜，提高大理石的光洁度和耐磨性。

4.机械结晶：使用机械器械（如旋转刷盘或抛光机）对大理石表面进行机械结晶。

通过机械结晶，结晶剂与大理石表面发生化学反应，形成坚硬的结晶保护膜，增强大理石的光泽度和抗污染性。

5.养护：结晶处理后的大理石需要进行定期的养护。

在养护期间，应避免大理石表面的擦拭和摩擦，以保护人工结晶膜的完整性。

总之，人造石的翻新工艺和大理石结晶工艺流程都是通过清洁、研磨和保护等步骤，提高石材的光洁度和耐磨性。

这些工艺能够有效地恢复和保护石材的美观和质感，延长其使用寿命。

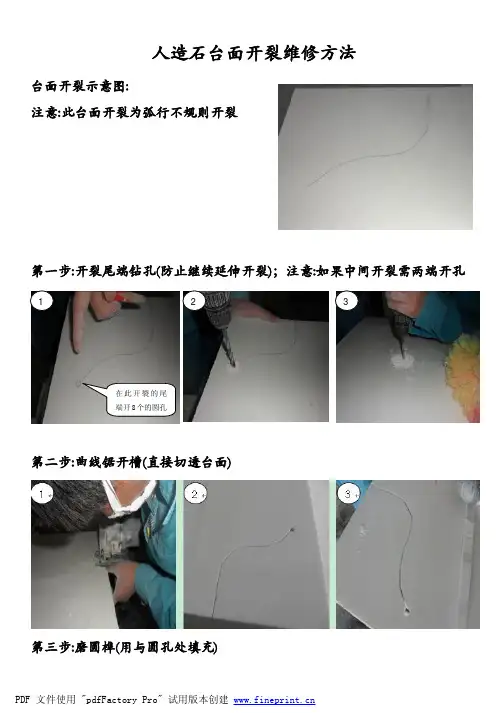

人造石台面开裂维修方法
台面开裂示意图:
注意:此台面开裂为弧行不规则开裂
第一步:开裂尾端钻孔(防止继续延伸开裂)；注意:如果中间开裂需两端开孔
第二步:曲线锯开槽(直接切透台面
)
第三步:磨圆榫(用与圆孔处填充
)
在此开裂的尾
端开8个的圆孔
1 2 3 第四步:制作切口插条并试插
)
第五步: 背面加固(一,防止二次开裂二,防止漏胶Array第六步:灌胶(饱满匀称)
安顺序排列插条
第七步:按试插时的顺序插条并做到匀称(保持插条干净以免产生胶线) 1 2 3
第八部:待胶水完全干固后再进行打磨。

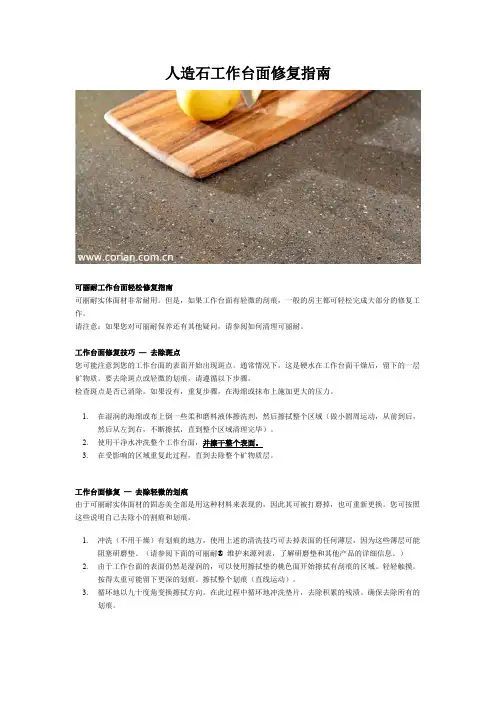

人造石工作台面修复指南可丽耐工作台面轻松修复指南可丽耐实体面材非常耐用。

但是，如果工作台面有轻微的刮痕，一般的房主都可轻松完成大部分的修复工作。

请注意：如果您对可丽耐保养还有其他疑问，请参阅如何清理可丽耐。

工作台面修复技巧—去除斑点您可能注意到您的工作台面的表面开始出现斑点。

通常情况下，这是硬水在工作台面干燥后，留下的一层矿物质。

要去除斑点或轻微的划痕，请遵循以下步骤。

检查斑点是否已消除。

如果没有，重复步骤，在海绵或抹布上施加更大的压力。

1.在湿润的海绵或布上倒一些柔和磨料液体擦洗剂，然后擦拭整个区域（做小圆周运动，从前到后，然后从左到右，不断擦拭，直到整个区域清理完毕）。

2.使用干净水冲洗整个工作台面，并擦干整个表面。

3.在受影响的区域重复此过程，直到去除整个矿物质层。

工作台面修复—去除轻微的划痕由于可丽耐实体面材的固态美全部是用这种材料来表现的，因此其可被打磨掉，也可重新更换。

您可按照这些说明自己去除小的割痕和划痕。

1.冲洗（不用干燥）有划痕的地方，使用上述的清洗技巧可去掉表面的任何薄层，因为这些薄层可能阻塞研磨垫。

（请参阅下面的可丽耐® 维护来源列表，了解研磨垫和其他产品的详细信息。

）2.由于工作台面的表面仍然是湿润的，可以使用擦拭垫的桃色面开始擦拭有刮痕的区域。

轻轻触摸。

按得太重可能留下更深的划痕。

擦拭整个划痕（直线运动）。

3.循环地以九十度角变换擦拭方向。

在此过程中循环地冲洗垫片，去除积累的残渍。

确保去除所有的划痕。

4.用水清洗您的工作台面，然后全部擦干。

检查工作台面的其他部分是否有打磨的区域。

请注意打磨的区域可能无法与工作台面的其他部分完美匹配。

如有必要，可翻转垫片，重复该过程。

擦拭大片区域以进行打磨。

5.如有需要，使用水绿色垫片继续打磨过程，如有必要，还可以使用灰色的垫片，直到达到想要的光泽程度。

6.冲洗所有使用过的垫片并晾干，然后将其收好。

总会有专业的选择遇到顽固的划痕或割痕时，请联系您购买可丽耐实体面材产品的经授权的可丽耐零售商，或请经授权的零售商对工作台面进行修复。

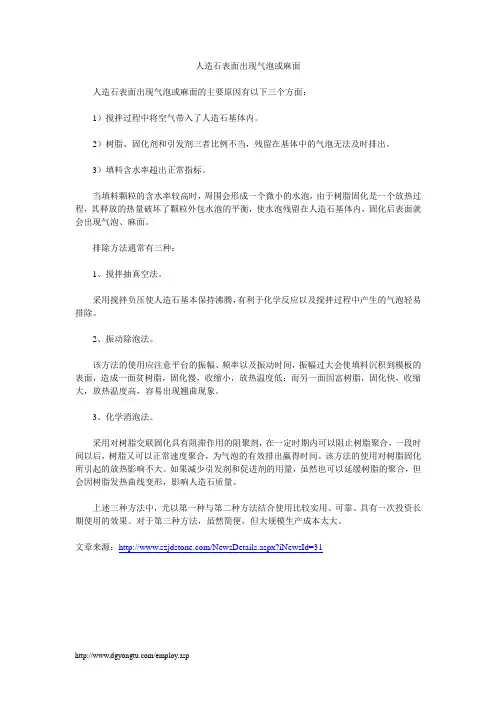

人造石表面出现气泡或麻面
人造石表面出现气泡或麻面的主要原因有以下三个方面：
1）搅拌过程中将空气带入了人造石基体内。

2）树脂、固化剂和引发剂三者比例不当，残留在基体中的气泡无法及时排出。

3）填料含水率超出正常指标。

当填料颗粒的含水率较高时，周围会形成一个微小的水泡，由于树脂固化是一个放热过程，其释放的热量破坏了颗粒外包水泡的平衡，使水泡残留在人造石基体内，固化后表面就会出现气泡、麻面。

排除方法通常有三种：
1、搅拌抽真空法。

采用搅拌负压使人造石基本保持沸腾，有利于化学反应以及搅拌过程中产生的气泡轻易排除。

2、振动除泡法。

该方法的使用应注意平台的振幅、频率以及振动时间，振幅过大会使填料沉积到模板的表面，造成一面贫树脂，固化慢，收缩小，放热温度低；而另一面因富树脂，固化快，收缩大，放热温度高，容易出现翘曲现象。

3、化学消泡法。

采用对树脂交联固化具有阻滞作用的阻聚剂，在一定时期内可以阻止树脂聚合，一段时间以后，树脂又可以正常速度聚合，为气泡的有效排出赢得时间。

该方法的使用对树脂固化所引起的放热影响不大。

如果减少引发剂和促进剂的用量，虽然也可以延缓树脂的聚合，但会因树脂发热曲线变形，影响人造石质量。

上述三种方法中，尤以第一种与第二种方法结合使用比较实用、可靠、具有一次投资长期使用的效果。

对于第三种方法，虽然简便，但大规模生产成本太大。

文章来源：/NewsDetails.aspx?iNewsId=31
/employ.asp。

人造大理石常见病因及处理方法人造大理石是一种人工合成的材料，由天然石材粉末和树脂等有机材料混合而成。

尽管人造大理石具有丰富的颜色和纹理选择、耐磨、易清洁等优点，但仍然有一些常见的病因导致其出现问题，例如气泡、色差、污渍等。

本文将通过一个案例，介绍人造大理石常见病因及处理方法。

案例描述：一家酒店的浴室使用了人造大理石作为墙面材料，但近期发现墙面出现了一些问题。

首先是出现了一些小气泡，其次是墙面的颜色有些差异，还有一些污渍无法完全清除。

病因分析：1.气泡：气泡的出现通常是由于在制作或安装过程中未将树脂充分挤压除气所致。

这可能是由于制造商在制造过程中未采取适当的措施、人为操作不当或安装过程中未正确操作造成的。

2.色差：人造大理石的颜色差异可能是由于原料的颜色和纹理不同造成的。

此外，还可能与压力和温度的变化有关，因为不同的压力和温度会对树脂充分混合产生影响。

3.污渍：人造大理石表面可能沾染污渍，特别是在浴室这样的高湿度环境下。

污渍的形成可能是由于表面处理不当，或者对一些污渍没有及时清理导致的。

处理方法：1.气泡处理：对于存在气泡的区域，可以先通过轻轻敲击或使用打气针将气泡排除。

然后，使用适当的修复材料填补气泡，等待其干燥并进行抛光。

2.色差处理：人造大理石颜色差异的处理方法主要是通过更加精确的原料调配和制作过程来避免。

如果已经出现色差问题，可以使用染色技术或使用色差修复剂来修复问题区域。

3.污渍处理：对于污渍，应及时进行清洁。

首先，使用中性清洁剂和软布擦拭污渍，避免使用研磨性或腐蚀性清洁剂。

如果污渍难以清除，可以使用漂白剂或专门的清洁剂进行处理。

在清洁后，应定期使用保养剂进行保护，以减少进一步的污渍。

在安装人造大理石前，也应仔细选择可靠的制造商和安装公司，并确保其具备丰富的经验和良好的声誉。

同时，对人造大理石的保养和清洁要做到定期维护，并遵循制造商的建议和指导。

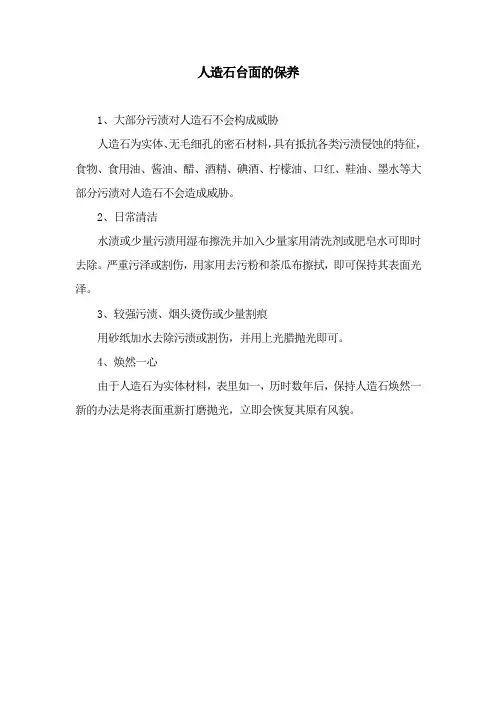

人造石台面的保养
1、大部分污渍对人造石不会构成威胁
人造石为实体、无毛细孔的密石材料，具有抵抗各类污渍侵蚀的特征，食物、食用油、酱油、醋、酒精、碘酒、柠檬油、口红、鞋油、墨水等大部分污渍对人造石不会造成威胁。

2、日常清洁
水渍或少量污渍用湿布擦洗并加入少量家用清洗剂或肥皂水可即时去除。

严重污泽或割伤，用家用去污粉和茶瓜布擦拭，即可保持其表面光泽。

3、较强污渍、烟头烫伤或少量割痕
用砂纸加水去除污渍或割伤，并用上光腊抛光即可。

4、焕然一心
由于人造石为实体材料，表里如一，历时数年后，保持人造石焕然一新的办法是将表面重新打磨抛光，立即会恢复其原有风貌。

人造大理石常见病因及处理方法（案例）人造石在万达广场的应用与管理探析人造石诞生于60多年前的意大利北部城市维罗纳。

上世纪九十年代中期，人造石开始进入中国。

近年来，人造大理石与岗石等材料在万达广场建设中得到广泛应用，取得了较好的效果。

同时，人造石材在日常使用与管理中也突显出一些问题和管理难点。

一、人造石主要特点人造石材是一种人工合成的建筑装饰材料。

按照所用粘结剂不同，可分为有机类人造石材和无机类人造石材两类。

按其生产工艺过程的不同，又可分为聚酯型人造大理石、复合型人造大理石、硅酸盐型人造大理石、烧结型人造大理石四种类型。

万达广场大量采用人造大理石或岗石属聚酯型人造石材，本文仅针对该类人造石进行探讨。

聚酯型人造大理石以不饱和聚酯树脂为胶结剂，与天然大理石、石英砂、方解石、石粉或其他无机填料按一定比例配合，再加入催化剂、固化剂、颜料等外加剂，经混合搅拌、固化成型、脱模烘干、表面抛光等工序加工而成。

近年来，聚酯型人造大理石成为替代天然石材的新型材料，被广泛用于建筑和家庭装修领域，用作地板、墙面、天花板、石墙地砖、家具面料、高档工艺。

天然石材不变形，硬度高，耐磨性强；抗磨蚀，耐高温，免维护;物理性稳定，组织缜密，受撞击晶粒脱落，表面不起毛边，不影响其平面精度；材质稳定，能够保证长期不变形，线膨胀系数小。

但储量有限，有色差，开采困难、加工难度大；碰撞后容易碎裂,污染后污物不易清除，具有放射性物质。

人造石材品种齐全、色泽艳丽、色料均匀、大面积色差小、外观色彩花纹均匀划一；耐冲击性能和抗折强度高；重量轻：重量比同等天然大理石轻10%，易裁切。

但硬度不高，易磨损，亦刮伤，易变形；抗酸碱、抗腐蚀性不强；易吸收各类有色液体，需保养和维护。

二、人造石在应用中的常见问题及原因浅析近年来，人造石在万达广场的应用中显现出局部起壳、脱落；局部翘曲、变形；局部起鼓、开裂等共性问题，究其原因，主要涉及到人造石产品质量及铺装工艺不当等环节。

中国石材物联网 网址：

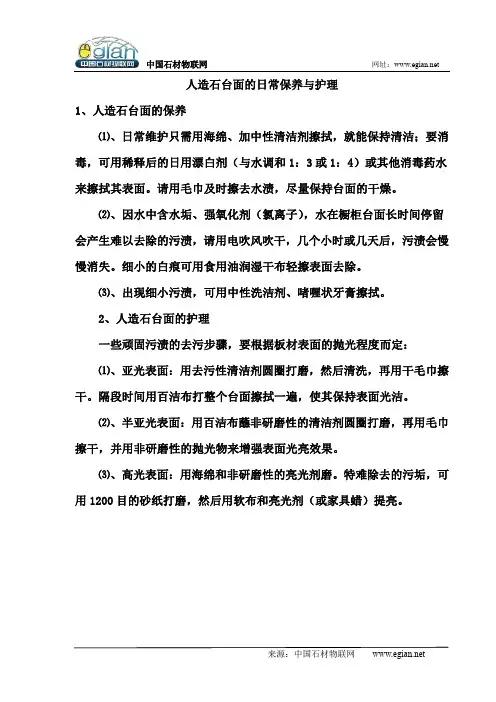

来源：中国石材物联网 人造石台面的日常保养与护理
1、人造石台面的保养
⑴、日常维护只需用海绵、加中性清洁剂擦拭，就能保持清洁；要消毒，可用稀释后的日用漂白剂（与水调和1：3或1：4）或其他消毒药水来擦拭其表面。

请用毛巾及时擦去水渍，尽量保持台面的干燥。

⑵、因水中含水垢、强氧化剂（氯离子），水在橱柜台面长时间停留会产生难以去除的污渍，请用电吹风吹干，几个小时或几天后，污渍会慢慢消失。

细小的白痕可用食用油润湿干布轻擦表面去除。

⑶、出现细小污渍，可用中性洗洁剂、啫喱状牙膏擦拭。

2、人造石台面的护理
一些顽固污渍的去污步骤，要根据板材表面的抛光程度而定：
⑴、亚光表面：用去污性清洁剂圆圈打磨，然后清洗，再用干毛巾擦干。

隔段时间用百洁布打整个台面擦拭一遍，使其保持表面光洁。

⑵、半亚光表面：用百洁布蘸非研磨性的清洁剂圆圈打磨，再用毛巾擦干，并用非研磨性的抛光物来增强表面光亮效果。

⑶、高光表面：用海绵和非研磨性的亮光剂磨。

特难除去的污垢，可用1200目的砂纸打磨，然后用软布和亮光剂（或家具蜡）提亮。

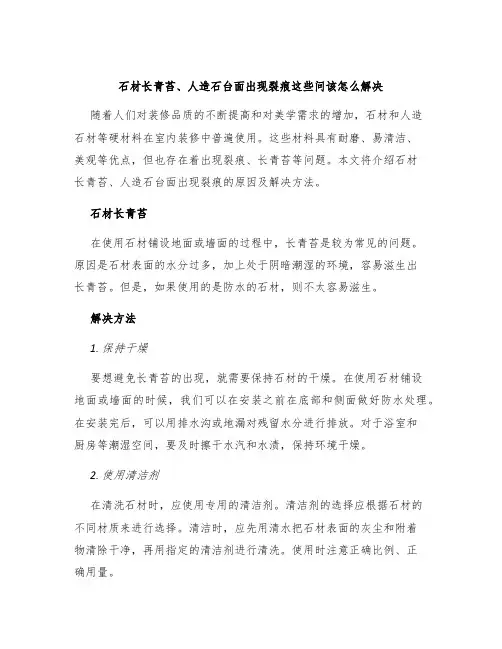

石材长青苔、人造石台面出现裂痕这些问该怎么解决随着人们对装修品质的不断提高和对美学需求的增加，石材和人造石材等硬材料在室内装修中普遍使用。

这些材料具有耐磨、易清洁、美观等优点，但也存在着出现裂痕、长青苔等问题。

本文将介绍石材长青苔、人造石台面出现裂痕的原因及解决方法。

石材长青苔在使用石材铺设地面或墙面的过程中，长青苔是较为常见的问题。

原因是石材表面的水分过多，加上处于阴暗潮湿的环境，容易滋生出长青苔。

但是，如果使用的是防水的石材，则不太容易滋生。

解决方法1. 保持干燥要想避免长青苔的出现，就需要保持石材的干燥。

在使用石材铺设地面或墙面的时候，我们可以在安装之前在底部和侧面做好防水处理。

在安装完后，可以用排水沟或地漏对残留水分进行排放。

对于浴室和厨房等潮湿空间，要及时擦干水汽和水渍，保持环境干燥。

2. 使用清洁剂在清洗石材时，应使用专用的清洁剂。

清洁剂的选择应根据石材的不同材质来进行选择。

清洁时，应先用清水把石材表面的灰尘和附着物清除干净，再用指定的清洁剂进行清洗。

使用时注意正确比例、正确用量。

3. 经常打扫长青苔的形成离不开尘土和灰尘。

因此，经常保持室内的清洁也能有效预防长青苔。

人造石台面出现裂痕人造石台面由人造石材料组成，其材料和质量均有保证，但也出现了台面裂痕的问题。

这种裂痕大多是由于不当使用、物品重压造成的。

解决方法1. 防护使用人造石台面时，应严格遵守使用规范。

重物应避免直接放在台面上，应采用隔板或瓷砖等材质垫于人造石台面上。

在使用刀具时，应避免直接在人造石台面上进行，而应在切割板上完成，以避免对台面造成不必要的损伤。

2. 维修在出现人造石台面裂痕时，首先需要进行维修。

可以选择专业厂家进行修补，也可以选择使用专业的维护剂进行修补。

对于较小的裂痕，可以使用维护剂进行修补。

在使用何种维修剂时，需要根据不同厂家的不同材料进行选择。

3. 清洁对于人造石台面的清洁，我们也应该严格按照其使用说明书上的要求进行，同时还要注意不要使用刺激性的清洁剂和不当的清洁方式。
