基于三极管或555计时器的各种电路

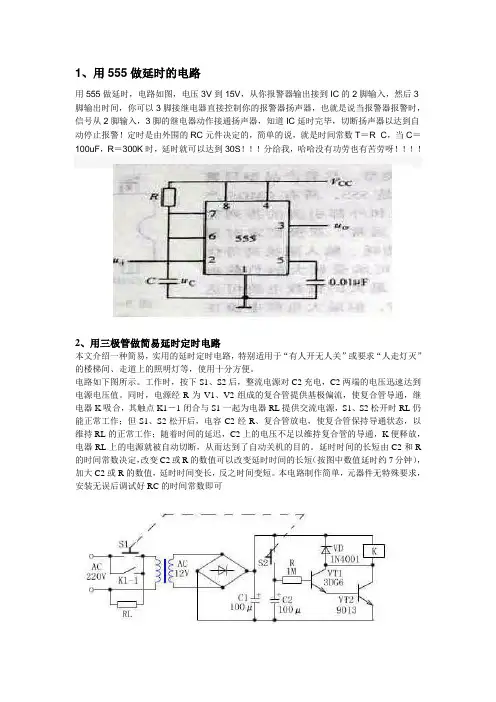

1、用555做延时的电路
用555做延时，电路如图，电压3V到15V，从你报警器输出接到IC的2脚输入，然后3脚输出时间，你可以3脚接继电器直接控制你的报警器扬声器，也就是说当报警器报警时，信号从2脚输入，3脚的继电器动作接通扬声器，知道IC延时完毕，切断扬声器以达到自动停止报警！定时是由外围的RC元件决定的，简单的说，就是时间常数T＝R×C，当C＝100uF，R＝300K时，延时就可以达到30S！！！分给我，哈哈没有功劳也有苦劳呀！！！！
2、用三极管做简易延时定时电路
本文介绍一种简易，实用的延时定时电路，特别适用于“有人开无人关”或要求“人走灯灭”的楼梯间、走道上的照明灯等，使用十分方便。

电路如下图所示。

工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。

同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。

延时时间的长短由C2和R 的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。

本电路制作简单，元器件无特殊要求，安装无误后调试好RC的时间常数即可。

555脉冲发生器电路图大全（六款555脉冲发生器电路设计原理图详解）555脉冲发生器电路图设计（一）该信号发生器是一个基于NE555制作的。

可用于实验用的信号源。

电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。

有电源指示灯。

电路原理图如下图。

NE555脉冲信号发生器电路原理图信号发生器跳线帽设置频率元件清单PCB图555脉冲发生器电路图设计（二）时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器，如图所示，其中（1）为脉冲频率可调的矩形脉冲发生器，改变电容C可获得超长时间的低频脉冲，调节电位器RP可得到任意频率的脉冲如秒脉冲，1KHz，10KHz等标准脉冲。

由于电容C的充放电回路时间常数不相等，所以图（1）所示电路的输出波形为矩形脉冲，矩形脉冲的占空比随频率的变化而变化。

图（2）所示电路为占空比可调的时钟脉冲发生器，接入两只二极管D1，D2后，电容C 的充放电回路分开。

放电回路为D2，R，内部三极管T及电容C，放电时间T1约等于0.7RC。

充电回路为R’，D1，C，充电时间为T2约等于0.7R’C。

输出脉冲的频率f=1.43/［（R+R’）C］调节电位器RP可以改变输出脉冲的占空比，但频率不变。

如果使R=R’则可获得对称方波。

（1）矩形脉冲发生器（2）占空比可调的脉冲发生器555脉冲发生器电路图设计（三）闸门脉冲发生器（555）电路图555脉冲发生器电路图设计（四）PWM（脉冲宽度调制）是电子技术领域中一项重要的技术，在许多设备中都有PWM的应用，比如电机控制、照明控制等场合。

在没有单片机的场合，如果需要应用PWM，可以使用NE555芯片生成所需的PWM信号。

脉宽调制的占空比：PWM信号保持在高电平的时间百分比被称为占空比。

占空比脉宽调制的频率：PWM信号的频率决定PWM完成一个周期的速度。

如果LED关闭半秒，然后打开LED半秒，那么看起来LED是闪烁的。

555定时器常见应用及50个经典设计电路555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。

此电路后来竟风靡世界。

目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。

初识555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。

一般用双极型（TTL）工艺制作的称为555，用互补金属氧化物（CMOS ）工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。

555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。

555 芯片是极其多用途的芯片，有着多达数百的不同应用包括时基计时或是开关以及电压控制的振荡器和调节器。

对于接触过数字电路或者模拟电路的人来说，555芯片绝对算的上是经典的。

凭借着其低廉的成本和可靠的性能，广泛的被应用到各种电器上，包括仪器仪表、家用电器、电动玩具、自动控制。

555定时器的引脚图它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。

2脚：低触发端TL，该脚电压小于1/3 VCC时有效。

3脚：输出端OUT。

4脚：直接清零端RST。

当此端接低电平时，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。

5脚：CO为控制电压端。

若此脚外接电压，则可改变内部两个比较器的基准电压，当该脚不用时，应将该脚串入一只0.01μF（103）瓷片电容接地，以防引入高频干扰。

6脚：高触发端TH，该脚电压大于2/3 VCC时有效。

7脚：放电端。

该端与放电管T的集电极相连，用做定时器时电容的放电引脚。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。

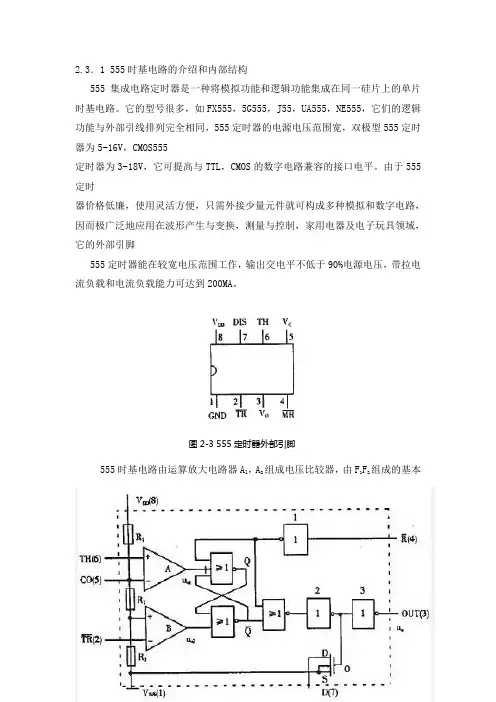

2.3．1 555时基电路的介绍和内部结构555集成电路定时器是一种将模拟功能和逻辑功能集成在同一硅片上的单片时基电路。

它的型号很多，如FX555，5G555，J55，UA555，NE555，它们的逻辑功能与外部引线排列完全相同，555定时器的电源电压范围宽，双极型555定时器为5~16V，CMOS555定时器为3~18V，它可提高与TTL，CMOS的数字电路兼容的接口电平。

由于555定时器价格低廉，使用灵活方便，只需外接少量元件就可构成多种模拟和数字电路，因而极广泛地应用在波形产生与变换，测量与控制，家用电器及电子玩具领域，它的外部引脚555定时器能在较宽电压范围工作，输出交电平不低于90%电源电压，带拉电流负载和电流负载能力可达到200MA。

图2-3 555定时器外部引脚555时基电路由运算放大电路器A1，A2组成电压比较器，由F1F2组成的基本R—S触发器以及由F3和NPN型集成电极开路输出的放电三极管TD等组成的输出级和放电开关。

其中电压比较器的分压偏置电阻采用三个阻值相同的5K电阻，所以电路因此特征而被命名为“555时基电路”。

555时基电路的内部结构图如图2-4。

图2-4 555时基电路图2.3.2 555时基电路的工作原理及功能电压比较1）分压器3个5K 电阻组成，为两个A1和A2提供基准电平，如控制端CO，则经分压后，A的基准电平为2/3Ucc，B的基准电平为1/3Ucc，如改变管脚的接法就改变了两个电压比较器的基准电平2）比较器比较器A1，B2是两个结构和性能完全相同的高精度电压比较器，其输出直接控制着基本R-S触发器的状态。

TH是比较器A1的输入端，TR是比较器A2的输入端。

当TH输入信号使U6》2/3Ucc，则A1输出交电平，否则A输出为低电平，当R输入信号使号使V2》1/3Ucc，A2输出为低电平，否则输出高电平3）基本R—S触发器基本R——S触发器要求低电平触发，图中F1的输入端接UC1，为置O输入端（R），F2的输入端接Uc2为置输入端（S）。
