下载文档原格式
聚甲基丙烯酸甲酯特点
聚甲基丙烯酸甲酯，简称PMMA，是一种高分子有机化合物，也是一种常见的合成树脂材料。
它具有许多独特的特点，在许多领域中得到广泛应用，例如光学、建筑、汽车、家具、医疗等。
本文将从不同角度介绍PMMA的特点，并探讨它的应用。
物理特性：
PMMA是一种透明、坚硬、耐光、稳定的材料。
它的折射率与玻璃相近，透过率高达92%以上，因此被广泛应用于制造透明的玻璃替代品。
PMMA比玻璃轻，强度高，而且不易破裂，即使被破坏也不会像玻璃一样产生锐利的碎片，从而减少了安全隐患。
此外，PMMA还有良好的机械性能和加工性能，可以制成各种形状和尺寸的产品。
化学特性：
PMMA具有良好的耐化学性，可以抵抗多种化学物质的侵蚀。
它不易被水分吸收，因此不会出现变形或膨胀。
PMMA具有优异的耐候性和耐老化性，不易受紫外线、氧化和高温的影响，因此可以长时间使用。
此外，PMMA还有较好的耐燃性，能够阻止火焰的蔓延。
应用领域：
PMMA的应用领域非常广泛。
在光学领域，PMMA被广泛应用于
制造光学仪器、车灯、光学镜片等。
在建筑领域，PMMA可以用于制造天窗、隔断、墙板等。
在汽车领域，PMMA用于制造车灯、车窗等。
在家具领域，PMMA可以用于制造桌子、椅子、灯具等。
在医疗领域，PMMA用于制造人工晶体、牙齿修复材料等。
聚甲基丙烯酸甲酯具有许多独特的特点，被广泛应用于各个领域。
随着科学技术的不断发展，PMMA的应用前景将会更加广阔。
pmma材料特性PMMA材料特性。
PMMA（聚甲基丙烯酸甲酯）是一种常见的透明塑料材料，具有许多独特的特性，使其在各种领域得到广泛应用。
本文将对PMMA材料的特性进行详细介绍，包括其物理特性、化学特性、加工特性以及应用领域等方面。
首先，从物理特性方面来看，PMMA具有优异的透明性和光学性能，其透光率高达92%，且具有良好的抗紫外线性能。
此外，PMMA材料具有较高的表面硬度和耐磨性，使其在制造高透明度产品时表现出色。
另外，PMMA的密度较小，比重为1.19-1.20g/cm3，使其成为一种轻质塑料材料，适用于需要减轻重量的产品设计。
其次，从化学特性方面来看，PMMA具有良好的耐化学性，对大多数化学品具有较好的稳定性，不易受到腐蚀。
同时，PMMA材料具有较好的耐候性和耐老化性能，能够在室外环境下长期保持良好的物理性能，不易发生黄变或变脆现象。
在加工特性方面，PMMA材料易于加工成型，可采用注塑、挤出、压延等多种加工工艺进行加工。
其熔体流动性良好，成型温度范围广，使得PMMA材料在制造复杂形状的产品时具有一定的优势。
此外，PMMA材料还具有良好的表面处理性能，可进行喷涂、印刷、镀膜等表面处理，满足不同产品对表面效果的要求。
最后，从应用领域来看，PMMA材料被广泛应用于建筑、家居、电子、汽车、医疗器械等领域。
在建筑领域，PMMA常用于制造采光顶、隔断墙、阳光房等产品；在家居领域，PMMA常用于制作家具、灯具、装饰品等；在电子领域，PMMA常用于制造光学透镜、显示器面板等；在汽车领域，PMMA常用于制造车灯罩、车窗玻璃等；在医疗器械领域，PMMA常用于制造人工晶状体、医用透明容器等。
总之，PMMA材料以其优异的物理特性、化学特性、加工特性和广泛的应用领域，成为一种备受青睐的塑料材料。
随着科技的不断进步和应用领域的不断拓展，相信PMMA材料将在未来发展中展现出更加广阔的前景。
pmma材料
PMMA材料。
PMMA，全称为聚甲基丙烯酸甲酯，是一种常见的有机玻璃材料，也叫做亚克力。
它具有透明度高、耐候性好、耐热性强、机械性能优良等特点，因此在各种领域得到了广泛的应用。
首先，PMMA材料具有优异的透明度，其透光率高达92%，几乎和玻璃一样
透明。
这使得PMMA成为制作透明产品的理想材料，比如制作透明鱼缸、展示架、广告牌等。
而且，PMMA经过特殊处理还可以具有抗紫外线的性能，使得其在户
外环境中也能保持良好的透明度。
其次，PMMA材料具有良好的耐候性和耐热性。
它不易受到紫外线、酸雨等
自然环境的侵蚀，能够长时间保持透明度和光泽。
同时，PMMA的热变形温度较高，一般在100℃以上，因此可以在一定的温度范围内保持稳定的物理性能，适用
于各种环境条件下的使用。
此外，PMMA材料的机械性能也非常优秀。
它具有较高的强度和硬度，抗冲
击性能也较好，不易发生断裂。
因此，PMMA制品可以在一定程度上替代玻璃制品，降低了产品的重量，减少了运输和安装的成本，同时也提高了安全性。
总的来说，PMMA材料具有透明度高、耐候性好、耐热性强、机械性能优良
等特点，因此在建筑、家居、广告、汽车、医疗器械等领域都有着广泛的应用。
未来，随着工艺技术的不断提高和创新，PMMA材料的性能将得到进一步提升，应
用领域也将不断扩大。
总之，PMMA材料作为一种优秀的有机玻璃材料，具有广阔的发展前景，将
在各个领域发挥重要作用，为人们的生活带来更多便利和美好。
pmma光学材料PMMA光学材料导言:PMMA（聚甲基丙烯酸甲酯）是一种常见的光学材料，具有优异的透明性、抗紫外线能力以及良好的机械性能。
在许多领域中，PMMA被广泛应用于光学器件、平板显示屏、汽车灯具等领域。
一、透明性能PMMA具有优异的透明性，其透光率可达到90%以上。
相比于玻璃，PMMA的透光率更高，并且其颜色更加均匀。
这使得PMMA 成为一种理想的光学材料，特别适用于需要高透明度的应用，例如光学镜片、透明展示盒等。
二、抗紫外线能力PMMA具有出色的抗紫外线能力，能够有效阻挡紫外线的侵害。
这使得它成为一种常用的材料，用于制作户外标牌、车窗、阳光房等。
PMMA材料能够长时间暴露在阳光下而不会变黄或变脆。
三、机械性能PMMA具有良好的机械性能，具有较高的抗拉强度和冲击强度。
相比于玻璃，PMMA更加耐冲击，不易破裂。
这使得PMMA成为一种安全性能较好的材料，广泛应用于汽车灯具、安全防护设备等领域。
四、加工性能PMMA具有较好的加工性能，易于切割、钻孔、热弯和粘接。
它可以通过注塑成型、挤出成型等工艺制成各种复杂形状的光学器件。
PMMA材料还可以采用激光雕刻和数控切割等加工方法，制作出精密的光学元件。
五、热稳定性PMMA具有较好的热稳定性，能够在较高温度下保持其物理性能。
虽然PMMA在高温下会软化，但其软化温度较高，一般在70℃以上。
这使得PMMA在一些高温应用中具备优势，例如车内仪表盘、照明设备等。
六、耐化学性PMMA具有较好的耐化学性能，对大多数常见的化学药品和溶剂具有良好的抗腐蚀能力。
这使得PMMA成为一种常用的材料，用于制作化学实验仪器、化学容器等。
七、光学应用由于PMMA具有优异的光学性能，因此在光学领域中得到了广泛应用。
例如，它常被用于制作眼镜镜片、相机镜头、显微镜镜片等。
此外，PMMA材料还用于制作LCD显示屏的背光源，以及光导纤维等光学器件。
总结:PMMA作为一种光学材料，具有优异的透明性、抗紫外线能力、良好的机械性能、加工性能和热稳定性等特点。

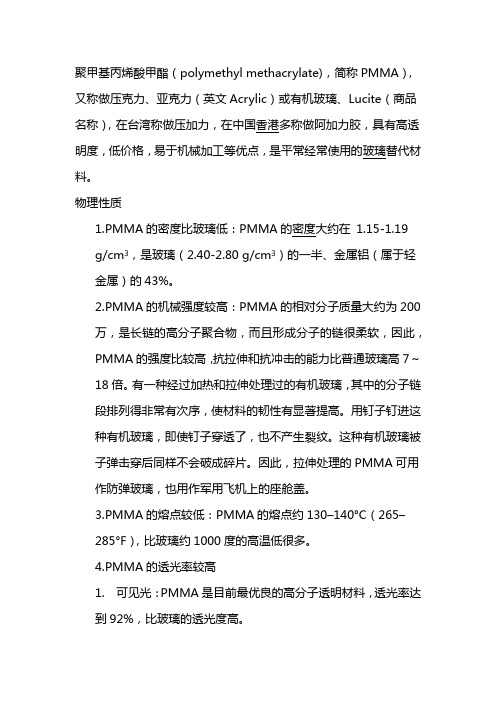

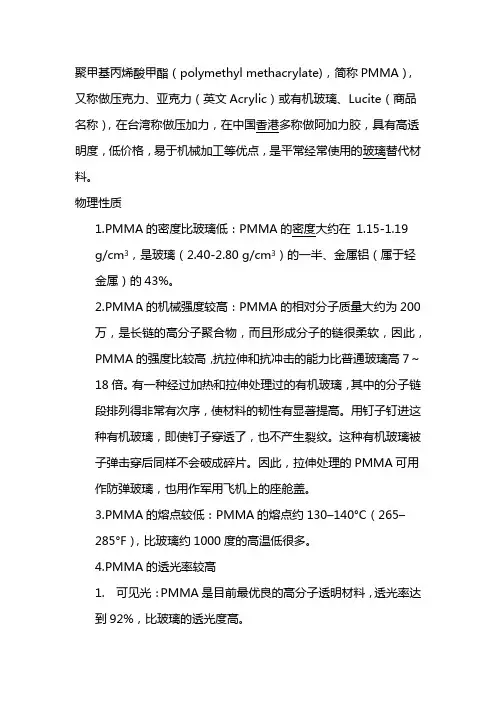

聚甲基丙烯酸甲酯（polymethyl methacrylate)，简称PMMA），又称做压克力、亚克力（英文Acrylic）或有机玻璃、Lucite（商品名称），在台湾称做压加力，在中国香港多称做阿加力胶，具有高透明度，低价格，易于机械加工等优点，是平常经常使用的玻璃替代材料。
物理性质g/cm3，是玻璃（2.40-2.80 g/cm3）的一半、金属铝（属于轻金属）的43%。
2.P MMA的机械强度较高：PMMA的相对分子质量大约为200万，是长链的高分子聚合物，而且形成分子的链很柔软，因此，PMMA的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。
有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。
用钉子钉进这种有机玻璃，即使钉子穿透了，也不产生裂纹。
这种有机玻璃被子弹击穿后同样不会破成碎片。
因此，拉伸处理的PMMA可用作防弹玻璃，也用作军用飞机上的座舱盖。
3.P MMA的熔点较低：PMMA的熔点约130–140°C（265–285°F），比玻璃约1000度的高温低很多。
4.P MMA的透光率较高1. 可见光：PMMA是目前最优良的高分子透明材料，透光率达到92%，比玻璃的透光度高。
原料特性编辑原料的特性：1.无色透明，透光率达90%---92%，韧性强，比硅玻璃大10倍以上。
2.光学性、绝缘性、加工性及耐候性佳。
3.溶解于四氯化碳、苯、甲苯二氯乙烷、三氯甲烷和丙酮等有机溶剂。
4.具有较高透明度和光亮度，耐热性好，并有坚韧，质硬，刚性特点，热变形温度80℃，弯曲强度110Mpa。
5.密度1.14—1.20g/cc,变形温度76--116℃，成型收缩率0.2—0.8%。
6.线膨胀系数0.00005—0.00009/℃,热变形温度68--69℃(74--107℃)。

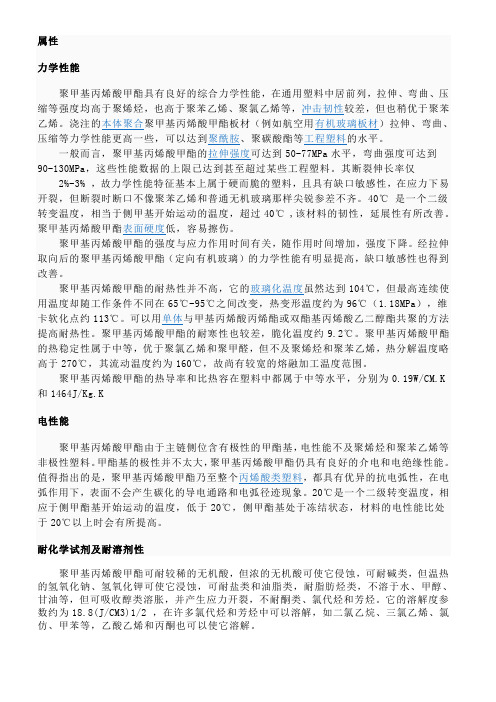

属性力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。
浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。
一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。
其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。
40℃ 是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃ ,该材料的韧性，延展性有所改善。
聚甲基丙烯酸甲酯表面硬度低，容易擦伤。
聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。
经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。
聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18MPa），维卡软化点约113℃。
可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。
聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。
聚甲基丙烯酸甲酯的热稳定性属于中等，优于聚氯乙烯和聚甲醛，但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃，其流动温度约为160℃，故尚有较宽的熔融加工温度范围。
聚甲基丙烯酸甲酯的热导率和比热容在塑料中都属于中等水平，分别为0.19W/CM.K 和1464J/Kg.K电性能聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。
甲酯基的极性并不太大，聚甲基丙烯酸甲酯仍具有良好的介电和电绝缘性能。
pmma工作温度摘要：1.聚甲基丙烯酸甲酯（PMMA）简介2.PMMA的工作温度范围3.PMMA在不同温度下的性能表现4.影响PMMA工作温度的因素5.如何选择适用于特定工作温度的PMMA材料正文：聚甲基丙烯酸甲酯（PMMA）是一种具有优异物理和化学性能的热塑性塑料，广泛应用于各个领域。
本文将详细介绍PMMA的工作温度及其相关性能。
1.聚甲基丙烯酸甲酯（PMMA）简介PMMA，又称亚克力或有机玻璃，是一种具有良好透光性、耐候性和抗冲击性的塑料。
它具有较高的热变形温度，因此在许多工业领域具有广泛的应用。
2.PMMA的工作温度范围PMMA的工作温度范围一般为-40℃至100℃。
在这个温度范围内，PMMA具有较好的物理和化学性能。
需要注意的是，长时间暴露在极限温度下可能会导致PMMA性能下降。
3.PMMA在不同温度下的性能表现在低温环境下，PMMA的硬度和脆性会增加，导致其更容易破裂。
而在高温环境下，PMMA可能会出现软化、变形和粘度降低的现象。
因此，在选择PMMA材料时，应根据实际应用场景考虑其工作温度范围。
4.影响PMMA工作温度的因素PMMA的工作温度受多种因素影响，包括材料类型、添加剂和制品厚度等。
一般来说，耐热性能较好的PMMA材料可以在较高的工作温度下保持良好的性能。
此外，通过添加热稳定剂或其他改性剂也可以提高PMMA的工作温度。
5.如何选择适用于特定工作温度的PMMA材料在选择适用于特定工作温度的PMMA材料时，应考虑以下几点：（1）了解应用场景的工作温度要求，选择符合要求的PMMA材料。
（2）考虑材料的耐热性能、硬度、脆性等性能指标，确保其在特定工作温度下具有良好的性能。
（3）如有需要，可以考虑通过添加改性剂或调整制品厚度等方法来提高PMMA的工作温度。
总之，了解PMMA的工作温度及其性能对选择合适的材料至关重要。
PMMA 的化学名称叫聚甲基丙烯酸甲酯，常见产品为：亚克力，亚加力，压克力(都是英文acrylic 的中文叫法)，翻译过来其实就是有机玻璃！聚甲基丙烯酸甲酯（PMMA）具有极为优越的光学性能，是一种高度透明的热塑性塑料，获得了广泛的应用，PMMA的产品有板、管、棒、模塑料等各种品种，主要应用于航空、无线电、仪器、仪表、医疗器材、装饰、指示、广告等方面。
由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。
如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。
超级透明PMMA材料主要用于手机保护屏,该产品分为有硬化涂层,没有硬化涂层两种.其特点是透光率极好,没有杂质,静电保护膜,表面硬化厚后硬度可达5-6H以上，目前特别推荐用于硬化处理的PMMA材料,国内称为"生板"。
pmma材料的性能简介：一、聚甲基丙烯酸甲酯的主要性能：聚甲基丙烯酸甲酯（PMMA）无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤。
难着火，但能缓慢燃烧，离火后仍能继续燃烧，燃烧时易碎裂，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜臭味。
1．透明性：PMMA是无定形高聚物，其内部分子的排列方式不致干扰进入它的光线在各个部分通过时的速度，因而能使光线都以相同速度前进（即均一的折光指数），根本不会使光线四面分散互相干扰。
所以PMMA具有优良的光学性能，高度的透光率（90～92%，和波长有关）。
表面极光滑的片或棒材，在弯曲到一定限度内也能将从一端射入的光线全部在其内部反射前进，最后从另一端射出，就好象水在管子里流过一样（一定的弯曲度是指弯曲后的位置和原来位置所成的角度，不能超过42°；弯曲呈弧形时，弧形半径必须大于棒直径或片材厚度的3倍）。
但当其表面某部分磨毛时，光线就可从这里逸出而显示出光亮。
可以利用这种特性来制造边缘发光装置、外科医疗器具等。
聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯,相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。
聚甲基丙烯酸甲酯缩写代号为PＭMA,俗称有机玻璃,是迄今为止合成透明材料中质地最优异,价格又比较适宜的品种。
一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3,折射率较小,约1．4９,透光率达９2%,雾度不大于2％,是优质有机透明材料。
１．力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能,在通用塑料中居前列,拉伸、弯曲、压缩等强度均高于聚烯烃,也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差,但也稍优于聚苯乙烯。
浇注的本体聚合聚甲基丙烯酸甲酯板材(例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。
一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77ＭPa水平,弯曲强度可达到9０－130MPa,这些性能数据的上限已达到甚至超过某些工程塑料。
其断裂伸长率仅2%-3%,故力学性能特征基本上属于硬而脆的塑料,且具有缺口敏感性，在应力下易开裂,但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。
4０℃是一个二级转变温度,相当于侧甲基开始运动的温度，超过40℃，该材料的韧性,延展性有所改善。
聚甲基丙烯酸甲酯表面硬度低，容易擦伤。
ﻭ聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。
经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃)的力学性能有明显提高，缺口敏感性也得到改善。
ﻭ聚甲基丙烯酸甲酯的耐热性并不高,它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在６5℃-95℃之间改变,热变形温度约为9６℃（1．18ＭＰa)，维卡软化点约113℃。
可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。
聚甲基丙烯酸甲酯的耐寒性也较差,脆化温度约9.2℃。
聚甲基丙烯酸甲酯的热稳定性属于中等,优于聚氯乙烯和聚甲醛,但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃,其流动温度约为１60℃，故尚有较宽的熔融加工温度范围。
pmma是什么材料PMMA (全名为聚甲基丙烯酸甲酯, 英文名 Polymethyl Methacrylate) 是一种常见的有机玻璃材料，也被称为亚克力(Acrylic)。
它是由甲基甲酸酯单体聚合而成，具有良好的透明性、高韧性和耐候性等优点，在工业、建筑、医疗等领域都有广泛的应用。
PMMA 最早在1933年由德国化学家奥托·鲍希申发明。
随后，它被广泛用于军事、航空等领域的应用，如飞机窗、潜望镜、隔音板等。
现在，它已经成为生活中常见的材料之一，广泛用于制作眼镜、广告牌、室内装饰品、器皿、玩具等产品。
PMMA 的主要特点如下：1. 高透明性：PMMA 是一种透明度非常高的材料，其透光性接近玻璃，透明度可达到百分之九十以上。
2. 良好的机械性能：PMMA 具有较高的强度和韧性，比玻璃更耐冲击，抗拉强度较高，即使受到外力冲击也不容易破裂。
3. 耐候性好：PMMA 具有高耐候性，不易黄化，长时间暴露在紫外线和气候变化下也不会发生明显的变化。
4. 耐化学性好：PMMA 对一般有机溶剂耐腐蚀性较强，具有一定的耐酸碱性能。
5. 可塑性好：PMMA 可以通过热塑性加工成型，可以用于注塑、挤出、吹塑等工艺制造成各种形状。
6. 耐高温性：PMMA 具有较高的热变形温度，一般可在100°C-120°C的温度下使用。
PMMA 的广泛应用使其成为一种重要的材料。
下面列举了一些常见的应用领域：1. 建筑和装饰：PMMA 可以用于制作建筑外墙、天花板、照明设备、家具等，其透明性和高强度使其成为一种受欢迎的材料。
2. 汽车和交通：PMMA 可以制作汽车前风挡玻璃、车灯、车身件等，其高透明度和良好的耐腐蚀性能使其成为汽车工业中的重要材料。
3. 医疗器械：PMMA 可以用于制作人工眼角膜、牙科修复材料、医疗设备外壳等，由于其生物相容性好，不易产生过敏反应，因此在医疗行业中得到广泛应用。
4. 电子产品：PMMA 可以用于制作显示屏、光纤、导光板等电子产品的组件，其高透明度和良好的光学性能使其成为一种理想的材料。
