下载文档原格式

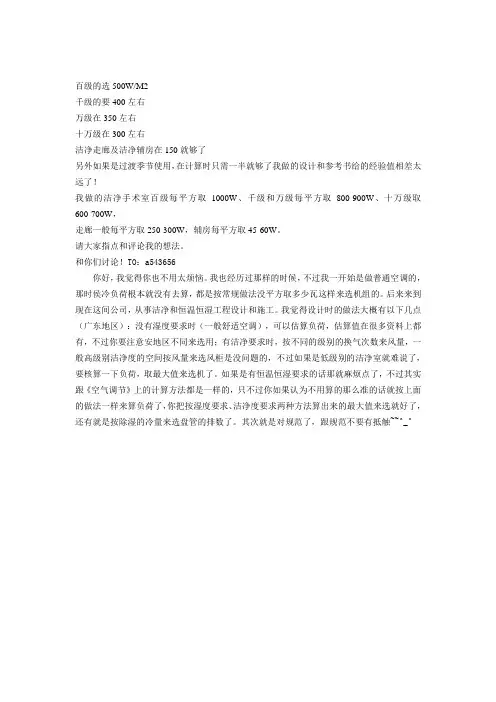

百级的选500W/M2
千级的要400左右
万级在350左右
十万级在300左右
洁净走廊及洁净辅房在150就够了
另外如果是过渡季节使用，在计算时只需一半就够了我做的设计和参考书给的经验值相差太远了！
我做的洁净手术室百级每平方取1000W、千级和万级每平方取800-900W、十万级取600-700W，
走廊一般每平方取250-300W，辅房每平方取45-60W。
请大家指点和评论我的想法。
和你们讨论！TO：a543656
你好，我觉得你也不用太烦恼。
我也经历过那样的时候，不过我一开始是做普通空调的，那时侯冷负荷根本就没有去算，都是按常规做法没平方取多少瓦这样来选机组的。
后来来到现在这间公司，从事洁净和恒温恒湿工程设计和施工。
我觉得设计时的做法大概有以下几点（广东地区）：没有湿度要求时（一般舒适空调），可以估算负荷，估算值在很多资料上都有，不过你要注意安地区不同来选用；有洁净要求时，按不同的级别的换气次数来风量，一般高级别洁净度的空间按风量来选风柜是没问题的，不过如果是低级别的洁净室就难说了，要核算一下负荷，取最大值来选机了。
如果是有恒温恒湿要求的话那就麻烦点了，不过其实跟《空气调节》上的计算方法都是一样的，只不过你如果认为不用算的那么准的话就按上面的做法一样来算负荷了，你把按湿度要求、洁净度要求两种方法算出来的最大值来选就好了，还有就是按除湿的冷量来选盘管的排数了。
其次就是对规范了，跟规范不要有抵触~~^_^。

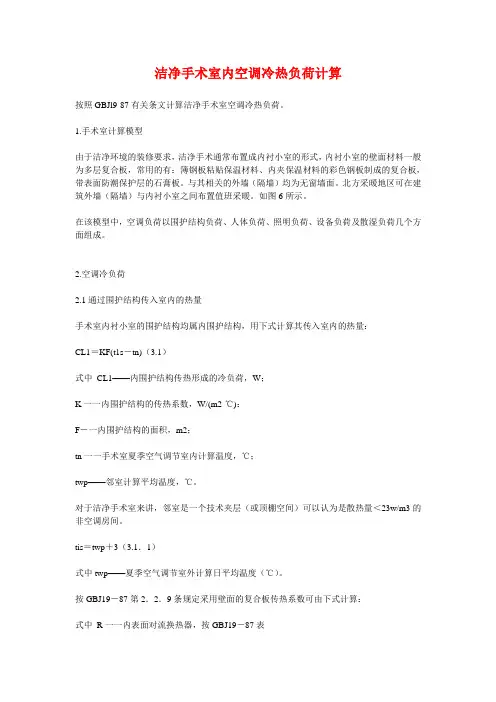

洁净手术室内空调冷热负荷计算洁净手术室内空调冷热负荷计算按照GBJl9-87有关条文计算洁净手术室空调冷热负荷。
1.手术室计算模型由于洁净环境的装修要求，洁净手术通常布置成内衬小室的形式，内衬小室的壁面材料一般为多层复合板，常用的有：簿钢板粘贴保温材料、内夹保温材料的彩色钢板制成的复合板，带表面防潮保护层的石膏板。
与其相关的外墙（隔墙）均为无窗墙面。
北方采暖地区可在建筑外墙（隔墙）与内衬小室之间布置值班采暖。
如图6所示。
在该模型中，空调负荷以围护结构负荷、人体负荷、照明负荷、设备负荷及散湿负荷几个方面组成。
2.空调冷负荷2.1通过围护结构传入室内的热量手术室内衬小室的围护结构均属内围护结构，用下式计算其传入室内的热量：CL1＝KF(t1s－tn)（3.1）式中 CL1——内围护结构传热形成的冷负荷，W；K一一内围护结构的传热系数，W/(m2·℃)：F－一内围护结构的面积，m2；tn一一手术室夏季空气调节室内计算温度，℃；twp——邻室计算平均温度，℃。
对于洁净手术室来讲，邻室是一个技术夹层（或顶棚空间）可以认为是散热量＜23w/m3的非空调房间。
tis＝twp＋3（3.1．1）式中twp——夏季空气调节室外计算日平均温度（℃）。
按GBJ19－87第2．2．9条规定采用壁面的复合板传热系数可由下式计算：式中R一一内表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——外表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——组成围护结构的第i层单一材料的热阻（m2·℃／W）；RI=δJγ（3.1．3）δ1——第i层材料层厚度，m；γci—一第i层材料层计算导热系数，W/(m·℃)。
2.2人体散热量手术室内人员数量及活动规律较难掌握，为简化计算，可以不考虑人体散热冷负荷系数的影响：CL2＝nq（3．2）式中CL2——人体散热形成的冷负荷，w；n——手术室内的人数：对于特大手术室不超过15～17人；对于大手术室不超过12～15人；对于中手术室不超过10～12人；对于小手术室不超过8～10人；q一一一每人平均散热量，取轻劳动度，q=70w／P。
东营市人民医院综合病房楼暖通空调设计山东省建筑设计研究院 解勇 桑海龙 于晓明摘 要 东营市人民医院综合病房楼属大型医院建筑，建筑功能复杂，使用要求高。
本文介绍了空调冷热源系统、水系统、风系统、自动控制系统、防排烟及节能技术的应用，并结合医院建筑的特点，对手术室等特殊功能区的空调通风设计做了说明。
关键词 医院建筑 空调 变流量 手术室 节能1 工程概况东营市人民医院综合病房楼建筑面积73511m 2，建筑高度96.05m ，地下1层，地上23层，属一类高层公共建筑。
本建筑地下一层为供应中心、设备机房、总务及药库等，其中一部分为核6级甲类防空地下室；一层为候诊大厅、输液大厅、中西药房及影像科；二层为特检、影像及外科门诊；三层为病理检验、妇产科诊室等；四层为耳鼻喉科及口腔科诊室；五层为洁净手术室及ICU ；五层和六层之间为设备层；六层至二十三层为各科室病房。
综合病房楼的外观效果图见图1。
2 空调设计计算参数空调室外计算参数见表1，主要房间的室内空调设计参数见表2。
图1 综合病房楼效果图3 空调系统设计3.1 空调冷热源本工程夏季的设计冷负荷为5860kW，冷指标为80W/m2；冬季的设计热负荷为6000kW，热指标为82 W/m2。
综合病房楼采用冷热两用中央空调系统，制冷机房、换热机房及循环水泵房统一设置在地下一层。
夏季制冷采用2台2461kW离心式冷水机组及1台1044kW螺杆式冷水机组，总制冷量约为5966kW。
冷水供回水温度为7℃/12℃。
冷却塔设置在裙房屋顶，共设3台方形冷却塔，每台塔的冷却水量为585m3/h。
冷却水进出水温度为32℃/37℃。
冬季空调供暖热源为85℃/60℃的市政热水，采用板式水－水换热机组，热交换后二次热水的供回水温度为60℃/50℃，供热能力为6000kW。
冷水机组蒸发器水侧、换热机组的承压能力均为1.6MPa。
3.2 空调水系统空调水系统为两管制一次泵变流量系统。
水系统按照使用功能分成两个区：五层手术部及设备层为一区，其它为另一区。
净化车间空调风量计算公式计算公式：通风量计算：Q=n/V。
换气次数计算：n=Q/V。
净化体积计算：V=Q/n。
净化器数量计算：X=Vn/Q。
其中：Q为总通风量（m3/h）为换气次数（次/h）。
V为净化体积（m3）X 为净化器数量（块）h为小时。
换气次数：对洁净室级别的换气次数未作规定。
100级换气次数要达到垂直层流0.3m/s，水平层流0.4m/s。
3、横切面积一般是设计院设计好的，自己不用管。
4、新风补充量是总送风量的10%—30%；照度300LX。
换气次数：100000级≥15次；10000级≥20次；1000≥30次。
压差：主车间对相邻房间≥5、温度冬季>16℃；夏季<26℃；波动±2℃。
6、湿度45—65%；GMP粉剂车间湿度在50%左右为宜；电子车间湿度略高以免产生静电。
7、噪声≤65dB（A）。
1、车间是企业内部组织生产的基本单位，也是企业生产行政管理的一级组织。
由若干工段或生产班组构成。
它按企业内部产品生产各个阶段或产品各组成部分的专业性质和各辅助生产活动的专业性质而设置，拥有完成生产任务所必需的厂房或场地、机器设备、工具和一定的生产人员、技术人员和管理人员。
2、车间有四个特点：第一它是按照专业化原则形成的生产力诸要素的集结地。
第二它是介于厂部和生产班组之间的企业管理中间环节。
第三车间的产品一般是半成品（成品车间除外）或企业内部制品，而不是商品。
第四车间不是独立的商品生产经营单位，一般不直接对外发生经济联系。
医院洁净空调计算一、围附结构的形式采用:1.洁净手术室内围护结构选用夹芯复合彩钢板夹层厚50mm,传热系数K=0.57kcal/(m2.h..0C)=0.66W/(m2. 0C)内围护结构二侧内表面放热系数a n=8.7W/(m2. 0C)换热热阻R n=0.115m2. 0C/W经计算夹芯复合板换热热阻R0=0.115X2+1/0.66=1.74 m2. 0C/W传热系数K0=1/1.74=0.58W/(m2. 0C)2.与污物走廊相邻的内墙(240墙) K=1.76W/(m2. 0C)3.楼面K=3.13W/(m2. 0C)4.外墙(240墙) K=1.94W/(m2. 0C)5.吊顶K=1.83W/(m2. 0C)3.内门K=5.82W/(m2. 0C)9.各洁净室新风负荷计算⑴夏季室外参数(t w=32.8℃∮=84% h=22.2kcal/kg)夏季室内参数(t n=26℃∮=60% h=13.90kcal/kg)室内外焓差:△h=22.2-13.9=8.30 kcal/kg每1m3/h新风形成的新风冷负荷8.3x1.2x1=9.96 kcal/kg=11.58W⑵冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg)每1m3/h新风形成的新风热负荷9.75x1.2x1=11.7 kcal/kg=13.60W⑶冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg d=3.10g/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg d=10.50g/kg )室内外绝对含湿量差:△d=10.50-3.10=7.4 g/kg 每1m3/h新风形成的加湿负荷7.4x1.2x1=8.88 g/h。

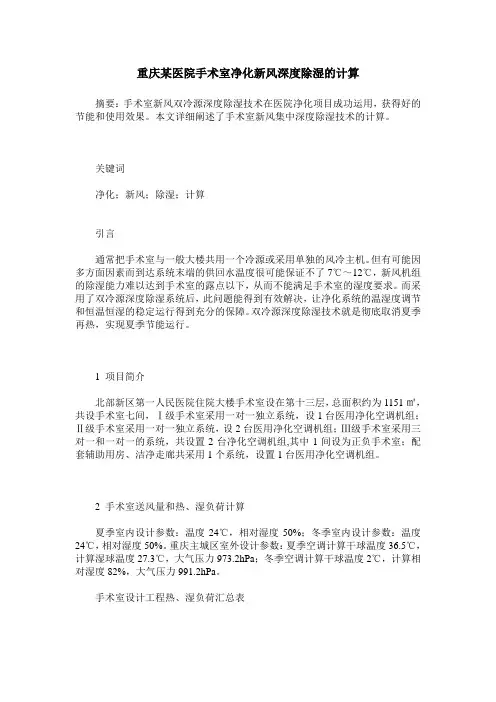

重庆某医院手术室净化新风深度除湿的计算摘要：手术室新风双冷源深度除湿技术在医院净化项目成功运用，获得好的节能和使用效果。
本文详细阐述了手术室新风集中深度除湿技术的计算。
关键词净化；新风；除湿；计算引言通常把手术室与一般大楼共用一个冷源或采用单独的风冷主机。
但有可能因多方面因素而到达系统末端的供回水温度很可能保证不了7℃～12℃，新风机组的除湿能力难以达到手术室的露点以下，从而不能满足手术室的湿度要求。
而采用了双冷源深度除湿系统后，此问题能得到有效解决，让净化系统的温湿度调节和恒温恒湿的稳定运行得到充分的保障。
双冷源深度除湿技术就是彻底取消夏季再热，实现夏季节能运行。
1 项目简介北部新区第一人民医院住院大楼手术室设在第十三层，总面积约为1151㎡，共设手术室七间，Ⅰ级手术室采用一对一独立系统，设1台医用净化空调机组；Ⅱ级手术室采用一对一独立系统，设2台医用净化空调机组；Ⅲ级手术室采用三对一和一对一的系统，共设置2台净化空调机组,其中1间设为正负手术室；配套辅助用房、洁净走廊共采用1个系统，设置1台医用净化空调机组。
2 手术室送风量和热、湿负荷计算夏季室内设计参数：温度24℃，相对湿度50%；冬季室内设计参数：温度24℃，相对湿度50%。
重庆主城区室外设计参数：夏季空调计算干球温度36.5℃，计算湿球温度27.3℃，大气压力973.2hPa；冬季空调计算干球温度2℃，计算相对湿度82%，大气压力991.2hPa。
手术室设计工程热、湿负荷汇总表3 新风机组夏季工况i-d图1）求夏季新风处理冷负荷：Q新冷=L·ρ·（iW-iK）=10000×1.2×（89.798-39.332）/3600=168.22 KW2）求蒸发器冷负荷：Q直膨=L·ρ·（iK-iK’）=10000×1.2×（39.332-34.145）/3600=17.29 KW3）求深度除湿机匹数：HP总= Q直膨×1.1/1HP=7.6 匹；选定压缩机为2×4HP （8HP），压机功率N为7.4KW4）求冷凝器热负荷（夏季新风冷凝热回收负荷）：根据热力学第一定律得蒸发器冷量+压缩机功率=冷凝器的热量，即：Q再热= Q直膨+N=17.29+7.4=24.69 KW5）求夏季新风再热温升：i再热=Q热/L·ρ=24.69×3600/10000×1.2=7.407 kJ/kg6）求K2点：新风集中等湿升温（回收再热），在i-d图上确定K2点。

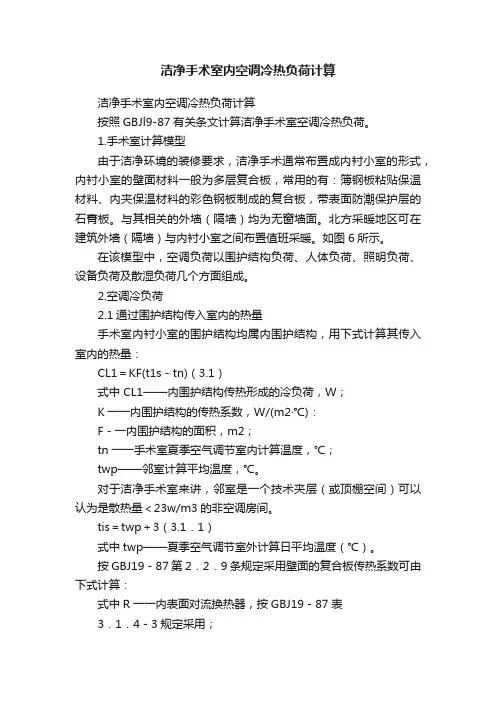

洁净手术室内空调冷热负荷计算按照GBJl9-87有关条文计算洁净手术室空调冷热负荷。
1.手术室计算模型由于洁净环境的装修要求，洁净手术通常布置成内衬小室的形式，内衬小室的壁面材料一般为多层复合板，常用的有：簿钢板粘贴保温材料、内夹保温材料的彩色钢板制成的复合板，带表面防潮保护层的石膏板。
与其相关的外墙（隔墙）均为无窗墙面。
北方采暖地区可在建筑外墙（隔墙）与内衬小室之间布置值班采暖。
如图6所示。
在该模型中，空调负荷以围护结构负荷、人体负荷、照明负荷、设备负荷及散湿负荷几个方面组成。
2.空调冷负荷2.1通过围护结构传入室内的热量手术室内衬小室的围护结构均属内围护结构，用下式计算其传入室内的热量：CL1＝KF(t1s－tn)（3.1）式中 CL1——内围护结构传热形成的冷负荷，W；K一一内围护结构的传热系数，W/(m2·℃)：F－一内围护结构的面积，m2；tn一一手术室夏季空气调节室内计算温度，℃；twp——邻室计算平均温度，℃。
对于洁净手术室来讲，邻室是一个技术夹层（或顶棚空间）可以认为是散热量＜23w/m3的非空调房间。
tis＝twp＋3（3.1．1）式中twp——夏季空气调节室外计算日平均温度（℃）。
按GBJ19－87第2．2．9条规定采用壁面的复合板传热系数可由下式计算：式中R一一内表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——外表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——组成围护结构的第i层单一材料的热阻（m2·℃／W）；RI=δJγ（3.1．3）δ1——第i层材料层厚度，m；γci—一第i层材料层计算导热系数，W/(m·℃)。
2.2人体散热量手术室内人员数量及活动规律较难掌握，为简化计算，可以不考虑人体散热冷负荷系数的影响：CL2＝nq（3．2）式中CL2——人体散热形成的冷负荷，w；n——手术室内的人数：对于特大手术室不超过15～17人；对于大手术室不超过12～15人；对于中手术室不超过10～12人；对于小手术室不超过8～10人；q一一一每人平均散热量，取轻劳动度，q=70w／P。
洁净手术室空调系统设计计算1关于净化计算的室内外计算参数的确定1.1室外环境含尘浓度在空气洁净技术中，最常见的是以大于或等于0．5μm粒径的尘埃粒子数量为准的计数浓度。
对于室外大气尘浓度，不同的地域差异较大，通常可以分三类典型地区来统计。
大量统计资料分析可得到我国这三类典型地区的室外计数浓度：工业城市：计数含尘浓度一般不超过3X105粒/L，最高约为106粒/L（属严重污染程度）；城市郊外（不包括郊外工业区）：计数含尘浓度一般不超过2X105粒/L；非工业区或农村计数含尘浓度一般不超过1X105粒/L。
大量的研究表明，对于高效空气净化系统100级及以下的洁净室，当大气尘浓度在106粒/L以内变化时，对洁净室合尘浓度的影响可以忽略不计，所以通常作净化设计计算时取106粒/L作为室外大气尘浓度，这在工程处理上也是保险的。
1.2室内单位容积发尘量手术室内发尘量主要包括人和建筑表面、设备表面等。
实践证明人的发尘量是最主要的，而且人的活动对发尘量的影响也较大，在一般情况下，设计计算中可取：静止时人的发尘量为：105粒/（P·min）活动时人的平均发尘量：5x105粒／（P·min）地面表面发尘量：1．25x104粒／9min·m2）人员静止时：2洁净手术室布置目前国内洁净手术室的净化等级一般为100、1000、10000、100000级四个等级。
少数超过100级的和低于100000级的。
洁净手术室按室内洁净度的要求可布置为单向流洁净室、准单向流洁净室和乱流洁净室，分述如下。
2.1单向流洁净手术室对于100级及100级以上的高洁净度手术室一般采用单向流洁净室。
单向流洁净手术室一般布置为全顶棚送风，两侧回风，用两侧回风替代传统单向流洁净室的格栅地板回风。
这样改善了人们视觉上不适之感，地板由格栅改为实体地板对手术室使用上也方便了许多。
近几年来国内做了大量的研究工作，第一次从理论、实验以及实际应用方面比较全面地对两侧回风的方式给予了评价，得出了在6m室宽以内可以实现单向流，达到100级洁净度的结论。
