主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

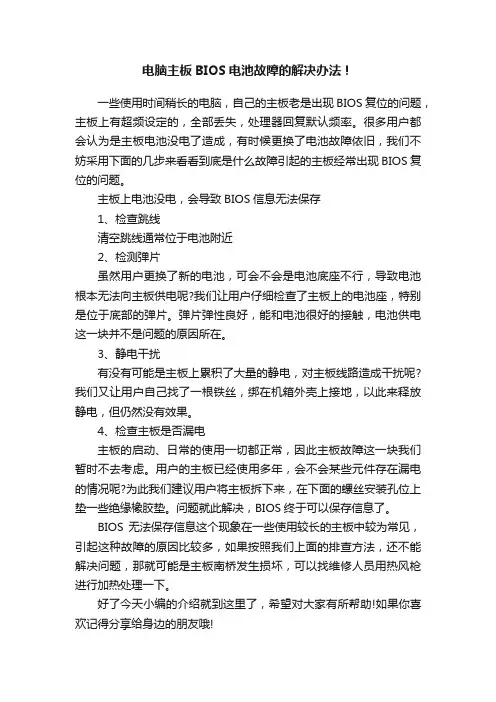

电脑主板BIOS电池故障的解决办法！
一些使用时间稍长的电脑，自己的主板老是出现BIOS复位的问题，主板上有超频设定的，全部丢失，处理器回复默认频率。

很多用户都会认为是主板电池没电了造成，有时候更换了电池故障依旧，我们不妨采用下面的几步来看看到底是什么故障引起的主板经常出现BIOS复位的问题。

主板上电池没电，会导致BIOS信息无法保存
1、检查跳线
清空跳线通常位于电池附近
2、检测弹片
虽然用户更换了新的电池，可会不会是电池底座不行，导致电池根本无法向主板供电呢?我们让用户仔细检查了主板上的电池座，特别是位于底部的弹片。

弹片弹性良好，能和电池很好的接触，电池供电这一块并不是问题的原因所在。

3、静电干扰
有没有可能是主板上累积了大量的静电，对主板线路造成干扰呢?我们又让用户自己找了一根铁丝，绑在机箱外壳上接地，以此来释放静电，但仍然没有效果。

4、检查主板是否漏电
主板的启动、日常的使用一切都正常，因此主板故障这一块我们暂时不去考虑。

用户的主板已经使用多年，会不会某些元件存在漏电的情况呢?为此我们建议用户将主板拆下来，在下面的螺丝安装孔位上垫一些绝缘橡胶垫。

问题就此解决，BIOS终于可以保存信息了。

BIOS无法保存信息这个现象在一些使用较长的主板中较为常见，引起这种故障的原因比较多，如果按照我们上面的排查方法，还不能解决问题，那就可能是主板南桥发生损坏，可以找维修人员用热风枪进行加热处理一下。

好了今天小编的介绍就到这里了，希望对大家有所帮助!如果你喜欢记得分享给身边的朋友哦!。

主板常见故障分类及排除方法一、电路故障1.电源故障：主板无法启动或重启，检查电源电压是否正常，更换故障电源。

2.短路故障：主板无法启动或无法正常工作，通过检查主板上是否有金属碰撞或螺丝松动引起的短路问题，重新连接或更换主板。

3.过热故障：主板温度过高，导致系统不稳定或不启动。

清洁散热风扇、更换导热硅脂，增加散热设备。

二、接口故障B接口故障：USB设备无法正常连接或无法识别，检查USB接口是否受损或松动。

尝试更换USB接口或重新安装驱动程序。

2.显示接口故障：显示器无信号或显示不正常，检查显示接口是否松动或受损。

更换显示器线缆或更换显示接口。

3.SATA接口故障：硬盘无法识别或读取数据，检查SATA接口是否松动或受损。

更换SATA接口或更换硬盘。

三、BIOS故障1.BIOS无法启动：检查主板上的BIOS电池是否松动或耗尽，重新插入或更换电池。

恢复BIOS设置或更新BIOS程序。

2.BIOS设置错误：系统无法正常启动或无法识别硬件设备，进入BIOS设置界面，检查硬件设备的配置是否正确，重新设置BIOS。

四、芯片故障1.显卡故障：显示器无信号或显示不正常，检查显卡是否松动或受损。

重新插入显卡或更换显卡。

2.内存故障：系统频繁死机或无法启动，检查内存插槽是否松动或内存条是否受损。

重新插入或更换内存条。

3.CPU故障：系统无法启动或频繁死机，检查CPU是否正确安装或是否过热。

重新安装或更换CPU。

五、其他故障1.CMOS电池故障：系统时钟错误或无法保存BIOS设置，更换CMOS电池。

2.声卡故障：无法发出声音或有杂音，检查声卡是否松动或音频线是否受损。

重新插入或更换声卡。

3.网卡故障：无法连接网络或网速慢，检查网卡是否松动或驱动程序是否正确安装。

重新插入或重新安装驱动程序。

排除方法：1.充分清洁和维护主板，防止积灰和过热导致故障。

2.定期更新BIOS程序和相应的驱动程序，保持与硬件设备的兼容性。

3.学习和掌握一些基本的电脑硬件维修知识，能够快速识别和解决主板故障。

电脑维修-主板维修-复位和时钟电路维修主板时钟和复位故障检修方法一、时钟故障的检修方法：1．诊断卡电源指示灯正常，OSC灯不亮。

1）、查时钟芯片2.5V及3.3V供电是否正常。

2）、查晶体两脚的电压和波形。

有电压有波形，在总频线路正常的情况下，为分频器损坏；有电压无波形为晶体损坏。

（总频幅度一定要大于2V）2．OSC灯亮，但CLK灯不亮，RST灯常亮。

1）、查南桥供电是否正常。

2）、南桥坏，更换南桥。

3．OSC灯与RST灯正常，CLK灯不亮。

1）、查时钟芯片输出的分频有没有，没有，在线路正常的情况下，为时钟芯片坏；有为南桥坏。

如没示波器，先换时钟芯片，不好后为南桥坏。

2）、CLK的波形幅度不够1.5V，查时钟芯片输出的幅度够不够，不够，分频器坏。

够，查南桥的电压够不够，够，南桥坏；不够，查电源电路。

4．OSC灯与CLK灯正常，RST灯常亮。

时钟电路正常，请查复位电路，检修方法在下。

5．PCI槽的B16脚为OSC测试脚，PCI的B39脚为系统时钟测试脚。

二、复位电路的检修方法如诊断卡复位灯常亮，我们就要查复位电路。

★复位电路故障的检修思路1．排除电源、时钟不正常造成的复位电路不正常。

当电源、时钟不正常时我们首先要查电源、时钟电路，修好电源、时钟故障后，复位电路也就好了。

当电源、时钟正常后我们才能真正去查复位电路。

2．查ATX电源灰线到南桥之间的电路是否正常3．查RESET针上的电压是否正常。

如果电压正常，说明从RESET到电源红线这一段是好的，我们可以进入下一步。

如没有我们就要查这一段电路，直到找到故障元件。

4．触发RESET针，看是否有触发信号到南桥。

如到南桥有触发信号，我们就可以判断这一段电路是好的。

进去南桥的复位信号正常，出来不正常，我们就可以判定为南桥没有正常工作。

如到南桥没有触发信号，我们就要查从复位针到南桥这一段电路。

5．查南桥的工作条件是否正常。

南桥没有正常工作，要么是南桥假焊或南桥坏，要么是南桥外围电路不正常，造成南桥的工作条件不具备。

电脑芯片维修之BIOS电路BIOS电路检修BIOS即：BasicInputOutputSystem基本输入输出系统。

下图是SST厂家生产的型号为39SF040的BOIS引脚定义。

BIOS引脚定义:OE#:数据允许输出信号,#表示低电平有效。

CE#:片选信号,低电平有效。

WE#：读写信号，低电平有效。

RES#：复位信号，低电平有效。

VPP：编程电压。

A1：第1根地址线。

DQ1：第1根数据线。

WP#：写保护引脚，低电平有效。

VSS：接地线。

NC：空脚位。

注意：（1）、3.3V的BIOS主要用于INTEL,nVIDIA和AMD芯片组的主板中.(2)、5V供电的BIOS主要用在VIA和SIS芯片组中，它是SST厂家生产的BIOS。

如“39SF040”表示SST生产的39SF系列产品，用见的系列有27，28，29，39，49等。

040表示BIOS的容量为4M，对应512K的程序。

有的上面标的004也是表示4M。

如果是010或001则是1M，对应128K。

同样，如果是020或002，则是2M对应256K程序。

080或008表示8M对应1024K的程序。

(3）、只有4M的BIOS没有VPP引脚，它把VPP变成了地址线。

(4)、RES信号可根据其有高低高电压跳变而采用手动短接排针+RES-的方法测得。

(5)、DQ总线一般前四根与南桥和I/O相连，其它为空脚，如测得此四脚的对地阻值不相同一般为南桥或I/O损坏。

(6)、当排除CPU、南北桥、I/O、AD总线都没问题，取下BIOS 芯片能测到CE#脚有片选信号，此时BIOS为击穿短路。

BIOS的工作过程：其过程大致有上图所示的设备参与，当ATX电源开始供电时CPU 发出一个寻址指令通过前端总线给北桥芯片，北桥收到寻址指令信息后再发给南桥芯片，南桥再送给PCI、I/O、BIOS。

BIOS在正常工作的情况下开始输出数据即自检程序再返回给北桥、前端总线线到CPU。

当CPU收到这个自检程序后开始读取并运行自检程序启动计算机。

第5章主板各电路工作原理在学习主板维修之前，我们先对主板的基本工作原理，做一个大体的讲解。

当插上ATX插头之后，ATX电源紫色线向主板上各参与开机电路的元件提供待机电压，此时主板处于等待状态，当点PWR开关后，触发开机电路，将ATX电源的绿线置为低电平，ATX电源12V、5V、3.3V向主板上输出各项供电，CPU、北桥、南桥等各主要芯片供电正常后，时钟芯片给主板上各设备送出时钟信号，南桥向主板上各设备发出复位信号，CPU被复位后，发出寻址指令，经北桥，南桥选中BIOS，读取BIOS芯片中存储的POST自检程序，由POST程序对主板上各设备包括CPU、芯片组、主存储器、CMOS存储器、板载I/O设备及显卡、软盘/硬盘子系统、键盘/鼠标等进行测试，测试全部通过，喇叭发出一声“嘟”的鸣叫，表示主板检测已经完成，系统可以正常使用。

若检测中出现问题，则会发出报警声并中断检测，此时我们使用主板DEBUG卡，根据上面显示的代码，就可以知道问题是出现在什么部分，进行针对性维修。

我们根据主板的基本工作原理，对应的把主板分为六大电路进行讲解，分别为开机电路、供电电路、时钟电路、复位电路、BIOS电路及接口电路进行讲解。

4.1主板开机电路4.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发主板上POWER开关之后，在POWER开关上会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

电脑主板故障维修大全.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

主板常见故障维修24例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

主板各电路工作原理主要内容:1、主板开机电路2、主板供电电路（含主供电及其他供电电路）3、时钟电路4、复位电路5.1 主板开机电路5.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发开机之后，会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

当电源的绿线被拉低之后，电源就会输出各路电压（红5V、橙3.3V、黄12V等）向主板供电，此时主板完成整个通电过程。

图5-1 主板通电电路的工作原理图5.1.2学习重点：①主板软开机电路的大致构成及工作原理;②软开机线路的寻找;④主板不通电故障的检修;⑤实际检修中需注意的特殊现象。

5.1.3实例剖析：一款MS-6714主板，故障为不能通电，其开机电路如图5-2所示(图5-2)通过以上线路发现，开机电路由W83627HF-AW组成整个线路，按照主板不通电故障的检修流程进行检修，测其67脚没有3.3V左右的控制电压，此时就算更换I/O仍是不能工作的，于是查找相关线路，发现此点的控制电压是由FW82801DB直接发出，再查此南桥的1.5V的待机电压异常，跟寻此点线路，发现南桥旁一个型号为702的场效应管损坏，更换此管后，故障排除。

注:W83627系列I/O在Intel芯片组的主板中从Intel810主板开始,到目前的主板当中,都有广泛的应用,而且在实际维修中极容易损坏.5.1.4目前主板中常见的几种开机电路图:ASROCK P4S61 开机电路图5.2 主板供电电路5.2.1主板供电电路(见图5-3 )是主板中最容易损坏的部分，在实际的维修中占有相当大的比例，在学习本节之前，我们先来了解一下主板的供电机制。

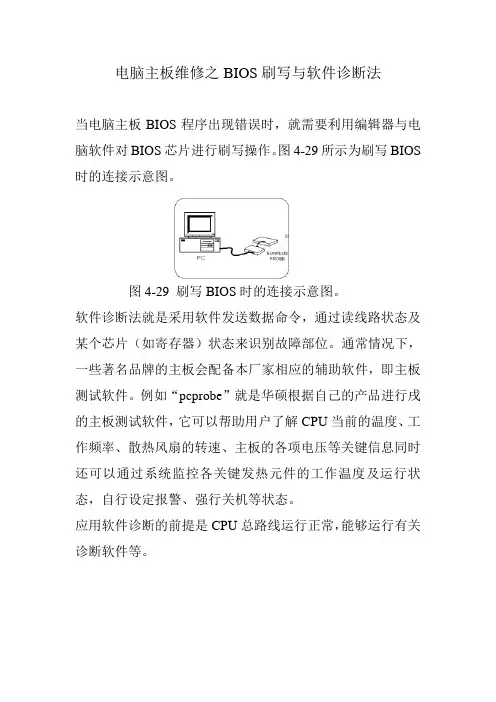

许多主板的BIOS都是焊在主板上的，尽管节省了成本，但一旦因为病毒破坏或升级失败等原因导致BIOS损坏，将很难修复。

在电脑报上曾介绍了用热风枪等专业工具来维修焊在主板上的BIOS的方法，其维修思路是：先用热风枪把芯片从主板上脱焊，然后在主板上焊上BIOS插座，把用编程器写好后的芯片插在主板的管座上，修复即告结束。

采用这种方法的缺点是：需要专用工具，操作麻烦。

由于芯片周围需要兼顾的元件、电路和插座太多，对操作技术要求也比较高，业余条件下，一旦控制不好，会把主板弄得一塌糊涂，甚至把主板搞坏，因此，这种方法无法普及，对电脑爱好者来说并不是一件容易的事。

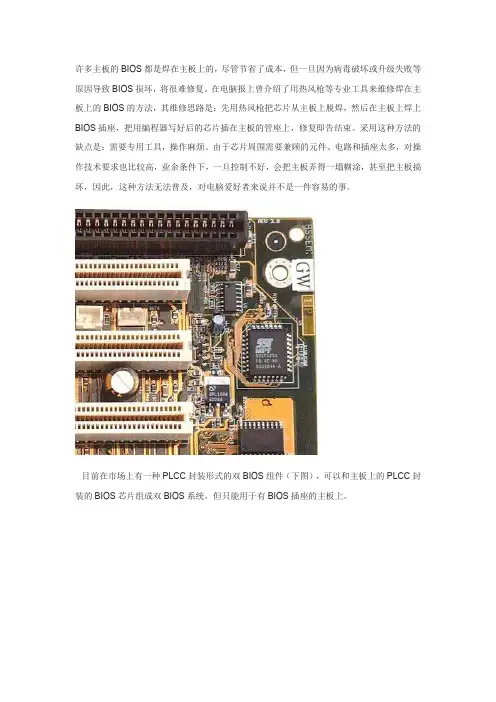

目前在市场上有一种PLCC封装形式的双BIOS组件（下图），可以和主板上的PLCC封装的BIOS芯片组成双BIOS系统，但只能用于有BIOS插座的主板上。

一、制作维修套件从双BIOS的工作原理及这种PLCC双BIOS组件的结构上，我们可以寻求一种修复焊在主板上的BIOS的方法。

其基本思路是：把两个PLCC管座的管脚相连，其中一个倒扣在主板的BIOS上，用另一个管座内的、完好的BIOS芯片启动机器后，再用刷新程序修复焊在主板上的BIOS芯片。

需要准备的材料有：一片和主板BIOS相同封装、相同型号的BIOS芯片；一定长度的三色绝缘软线；两个PLCC贴片式的32脚管座；两个1KΩ（1/4W)的电阻；少量焊料焊锡；其它相应的辅助工具。

注意：下面我们是以主板上所用的普通芯片为例讲解的，对于810、815主板上的N82802芯片，由于管脚排列不同，下面的操作方法要做相应的处理。

1、管座的处理：PLCC封装的管座有两种，一种为贴片式的，一种为直插式的。

我们需要的是贴片式的（图），这种封装形式的管座在电子配件市场可以找到。

这样的管座我们需要两个。

由于其中的一个管座将来要反向扣到主板的BIOS芯片上，因此，对其中的一个还要做点小手术，把限制芯片插反的限位斜角铲除掉，以便反向也可插入到主板的BIOS芯片中。

主板基本维修流程主板是电脑的核心组件之一，负责连接和协调电脑的各个部件。

当主板出现问题时，可能会导致电脑无法启动或出现其他各种故障。

以下是主板基本维修流程的详细介绍。

第一步，诊断故障。

当电脑无法启动或出现问题时，首先需要进行故障排除。

可以通过观察电脑启动时的指示灯和听取电脑的声音来判断问题的所在。

如果有硬件故障，可以尝试将电脑与其他设备连接来判断是否与主板有关。

第二步，检查电源供应。

主板需要稳定的电源供应才能正常工作。

因此，检查电源是否正常工作是维修的重要步骤之一、可以使用电压表来检查电源的输出电压是否符合标准规格。

如果电源出现问题，可以尝试更换电源模块或修理电源线路。

第三步，检查插槽和接口。

主板上有许多插槽和接口用于连接其他设备。

如果插槽或接口出现松动、损坏或焊接问题，可能会导致电脑无法正常工作。

可以检查插槽和接口是否正常，如果发现问题，可以尝试重新插拔设备或修复相关焊接点。

第四步，检查集成电路。

主板上有许多集成电路，包括芯片组、BIOS 芯片等。

这些集成电路负责控制和管理主板的各项功能。

如果集成电路出现故障，可能会导致电脑无法启动或无法正常工作。

可以使用万用表来检查集成电路的工作状况，如果发现故障，可以尝试更换或修理相关集成电路。

第五步，清洁和维护。

主板上可能会积累灰尘和污垢，影响散热和信号传输。

因此，定期清洁和维护主板是维修的重要步骤之一、可以使用压缩空气清洁主板上的灰尘，同时检查主板上的电容和电阻是否正常。

如果发现电容或电阻出现问题，可以尝试更换或修理。

第六步，重新安装主板。

如果上述步骤都没有解决问题，可能需要将主板从电脑中拆下来，然后重新安装主板。

在重新安装主板之前，首先需要断开电脑的电源，并将所有连接的设备断开。

然后，小心地拆卸主板并清洁主板底座。

重新安装主板时，要确保主板稳固地连接到底座，并正确插入相关插槽和接口。

第七步，测试和验证。

在重新安装主板后，可以重新连接电脑的电源和其他设备，并尝试启动电脑。
