至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！复位/重电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器●哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
●9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

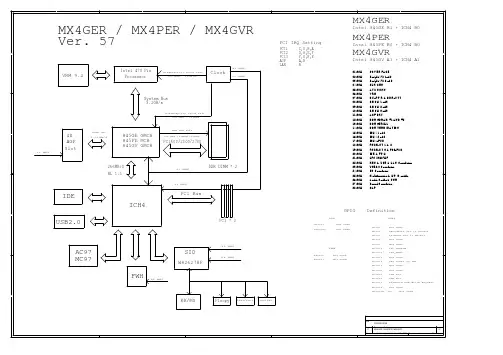

586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q２提供B及控制电压。
在这里 Q1、Q2的C极和E极是并联的，它们共同将DC5V电压降低，并提供强大电流给CPU。
主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。
2．RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚）3．CLK产生过程晶振门电路南桥ISA 20脚PCI 的D8 AGP的D4 OSC 基本时钟开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏4．主板不能触发电源排线的灰线经过一个三极管或门电路（244，245）受IO芯片控制和南桥，再从IO 和南桥到PW―ON 插针。
（ATX 电源可以强行短路8脚与地来触发主板）5．判断主板的故障时，一定要测CPU 三组电压3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6．实时时钟的晶振坏只是时间不走.7．CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.8．有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI9．电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。
主板上印制线曲曲折：是为了满足信号同步的需要。

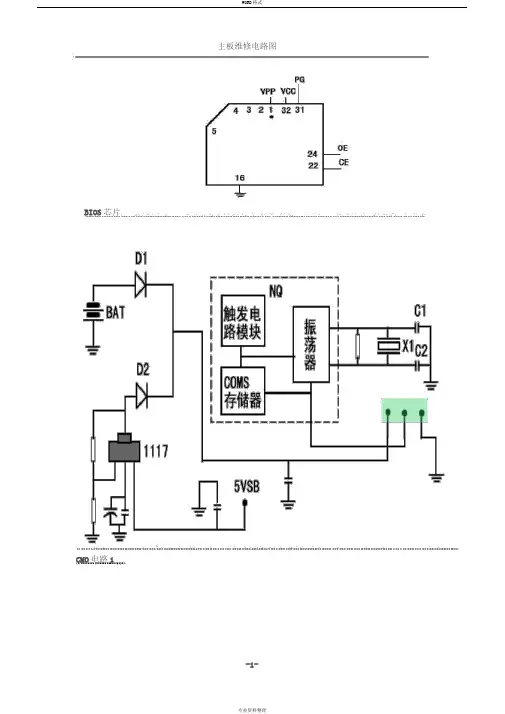

１０．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS的２２脚。
１１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。
②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。
１２．若不能触发，查灰线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。
１３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。
１４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。

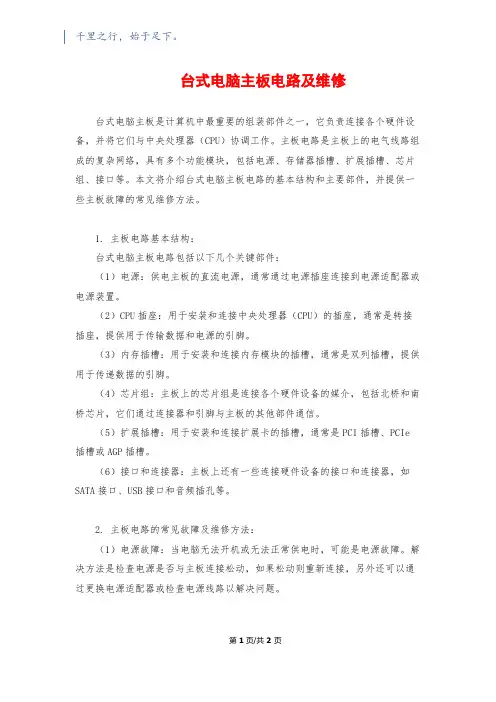

主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
..3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
..5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
.. 6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
电脑主板线路图全程图解：手把手教你主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。
在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
1.主板上的英文字母都代表什么1.L----电感.电感线圈2.C----电容.3.BC---贴片电容4.R----电阻5.9231 芯片-----脉宽6.74 门电路-----它在主板南桥旁边7.PQ----场效应管8.VT 、Q、V----三级管9.VD 、D---二级管10.RN----排阻11. ZD----稳压二极管12.W-----电位器13.IC---稳压块14.IC 、N、U----集成电路15.X 、Y、G、Z----晶振16.S-----开关17.CM----频率发生器(一般在晶振14.31818 旁边)2. 计算机开机原理开机原理：插上ATX 电源后，有一个静态5V 电压送到南桥,为南桥里面的ATX 开机电路提供工作条件（ATX 电源的开机电路是集成南桥里面的），南桥里面的ATX 开机电路将开始工作，会送一个电压给晶体，晶体起振工作，产生振荡，发出波形。
同时ATX 开机电路会送出一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地。
当打开开机开关时，开机针帽的两个脚接通，而使南桥送出开机电压对地短路，拉低南桥送出的开机电压，而使南桥里的开机电路导通，拉低静态5V 电压，使其变为0 电位。
使电源开始工作，从而达到开机目的。
（ATX 电源里还有一个稳压部分，它需要静态5V 变为0 电位才能工作）。
3. 主板时钟电路工作原理时钟电路工作原理：3.5 电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一起产生振荡，在晶体的两脚均可以看到波形。
晶体的两脚之间的阻值在450---700 欧之间。
在它的两脚各有1V 左右的电压，由分频器提供。
晶体两脚常生的频率总和是14.318M 。
总频（OSC ）在分频器出来后送到PCI 槽的B16 脚和ISA 的B30 脚。
这两脚叫OSC 测试脚。
也有的还送到南桥，目的是使南桥的频率更加稳定。
在总频OSC 线上还电容。
总频线的对地阻值在450---700 欧之间，总频时钟波形幅度一定要大于2V 电平。
1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。
2．RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚）3．CLK产生过程晶振门电路南桥ISA 20脚PCI 的D8 AGP的D4 OSC 基本时钟开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏4．主板不能触发电源排线的灰线经过一个三极管或门电路（244，245）受IO芯片控制和南桥，再从IO 和南桥到PW―ON 插针。
（ATX 电源可以强行短路8脚与地来触发主板）5．判断主板的故障时，一定要测CPU 三组电压3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6．实时时钟的晶振坏只是时间不走.7．CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.8．有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI9．电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。
主板上印制线曲曲折：是为了满足信号同步的需要。
１０．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS的２２脚。
１１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。
②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。
１２．若不能触发，查灰线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。
１３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。
１４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。
