级配碎石技术交底

级配碎石层施工技术交底一、工程概述本次施工的级配碎石层位于_____路段，是道路结构中的重要组成部分。

其主要作用是增强路面的承载能力，分散车辆荷载，提高道路的稳定性和耐久性。

二、施工准备1、材料准备（1）碎石：选用质地坚硬、耐久、干净的碎石，其颗粒级配应符合设计要求。

碎石的最大粒径不应超过375mm，压碎值不应大于30%。

（2）石屑：石屑应干净、无杂质，其细度模数应在 25 35 之间。

（3）水：应使用清洁的饮用水。

2、机械设备准备（1）装载机、挖掘机：用于装卸和运输材料。

（2）摊铺机：用于摊铺级配碎石。

（3）压路机：包括振动压路机和光轮压路机，用于压实级配碎石。

（4）洒水车：用于施工过程中的洒水保湿。

3、现场准备（1）对下承层进行验收，确保其平整度、压实度、高程等指标符合设计要求。

（2）在下承层上恢复中线，并进行水平测量，在路边设置指示桩，标明级配碎石层的设计高程和松铺厚度。

三、施工工艺流程1、拌和（1）在拌和场集中拌和级配碎石，严格按照配合比进行配料。

（2）拌和过程中要确保材料的含水量略大于最佳含水量，以补偿运输和摊铺过程中的水分损失。

2、运输（1）采用自卸汽车运输级配碎石，运输车辆应覆盖，以防止水分散失和沿途洒落。

（2）根据施工现场的距离和交通状况，合理安排运输车辆的数量和运输路线，确保级配碎石能够连续摊铺。

3、摊铺（1）采用摊铺机进行摊铺，摊铺机应缓慢、均匀、连续地摊铺，不得随意变换速度或中途停顿。

（2）在摊铺机后面应设专人消除粗细集料离析现象，特别是局部粗集料“窝”应铲除，并用新拌混合料填补。

4、压实（1）摊铺完成后，立即进行压实。

压实顺序应先轻后重，先慢后快，由路边向路中碾压。

（2）碾压过程中，应保持表面湿润，如水分蒸发过快，应及时洒水补充。

（3）先用振动压路机碾压 2 3 遍，然后用光轮压路机碾压 2 3 遍，直至达到规定的压实度。

5、检测（1）压实完成后，及时进行压实度检测。

压实度应符合设计要求，一般不小于 96%。

一、工程名称：____________________二、施工单位：____________________三、施工班组：____________________四、施工部位：____________________五、施工时间：____________________六、交底内容：一、施工前准备1. 人员准备：确保施工人员熟悉施工图纸、安全技术交底内容，并具备相应的施工技能。

2. 材料准备：确保级配碎石、水泥、砂石等原材料质量符合要求，且数量充足。

3. 施工机械准备：确保施工机械性能良好，操作人员熟练掌握操作技能。

二、施工过程安全措施1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场设置警示标志，防止非施工人员进入危险区域。

（3）施工人员应遵守施工现场规章制度，不得擅自离岗、脱岗。

2. 施工机械安全：（1）确保施工机械性能良好，操作前进行试运转。

（2）机械操作人员应具备相应的操作资格证书，熟练掌握操作技能。

（3）机械操作过程中，注意观察周围环境，确保安全距离。

3. 施工材料安全：（1）材料堆放整齐，不得占用消防通道。

（2）易燃易爆材料应远离火源，并采取防火措施。

（3）施工过程中，注意材料运输安全，防止发生意外。

4. 施工现场安全：（1）施工现场设置安全通道，保持通道畅通。

（2）施工过程中，注意防止高空坠落、物体打击等事故。

（3）施工现场设置排水设施，防止积水。

三、施工质量控制1. 材料质量控制：严格按照规范要求，对原材料进行检验，确保质量合格。

2. 施工过程质量控制：（1）严格按照施工工艺进行施工，确保施工质量。

（2）加强施工过程中的检测，发现问题及时处理。

（3）施工完成后，对工程质量进行自检、互检、专检，确保工程质量。

四、应急措施1. 施工过程中，如发生安全事故，立即启动应急预案，确保人员安全。

2. 加强施工现场的消防管理，确保消防设施完好，消防通道畅通。

3. 施工现场设置医疗急救点，配备必要的急救药品和器材。

级配碎石底基层施工技术交底1、施工准备1、对土路基层严格按照相关技术规范要求进行验收,对不满足设计要求的及时向业主和监理汇报；2、对施工作业段面派出专人提前采取安全措施、实施有效的交通安全管制；3、对各种施工机具进行全面检修,应经调试并使其处于良好的性能状态;应配备有足够的机械,施工能力需配套,重要机械宜有备用设备；4、用平地机将拌合均匀的混合料按规定的路拱进行平整和整形,在整形过程中,应注意消除粗细集料离析现象；2、施工放样施工前对铺筑路段按断面桩号进行路线标高及中边桩测量;各结构层的纵断面高程厚度采用悬挂钢丝基线来控制;每间隔20米设一基准线立柱,弯道处根据现场情况增加立柱,高程悬挂钢丝;为保证钢丝绷紧,在两端紧线器上安装测力器,以保证钢丝拉力不小于800N;钢丝基准线悬挂完成后,对基准线进行复测;为保证工程质量,平地机操作始终沿灰线行走,根据钢丝控制高程;3、中心站集中加工、运输、摊铺、碾压施工1、级配碎石料在中心站用反击破机械进行破碎,采用设计的三种级配进行加工、参配,严格控制好材料的质量;2、不同粒级的碎石和石屑等细集料需隔离,分级分仓堆放;3、在正式加工级配碎石混合料之前,必须先调试所用的破碎设备,使加工成型的碎石料都能达到规范规定的要求;4、针对本合同段时,级配碎石采用平地机摊铺混合料;5、材料的运输采用15t以上的自卸式汽车进行运输,运输到现场后由专人指挥,保证材料运输到规定的位置；材料的摊铺采用平地机进行摊铺,局部地方采用人工辅助添料；摊铺过后采用20T以上的振动式压路机进行压实,碾压按照先轻后重的原则,洒水碾压至规定的压实度;6、碾压顺序为：初压—复压—终压;7、用YZ20压路机按初压—复压—终压的碾压施工顺序,先静压1遍,振动碾压8遍,再进行静压1遍收尾;碾压时压路机的驱动轮面向平地机,且紧跟平地机之后,并保持较短的初压长度,以尽快使表面压实,从外侧向中心碾压,碾压时控制好速度,速度控制在2-3Km/小时,不得在碾压面上调头及刹车;8、在施工过程中应控制结构层的高层、宽度、厚度、平整度及横坡等;9、横向接缝按处理方法：两作业段的衔接处,应搭接拌和;第一段拌和后,留3-5m不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和和整平后进行碾压;4、铺筑试验段1、在底基层正式开工之前,应铺筑试验段；2、应通过无结合料的集料基层试验段,确定以下项目：1)用于施工的集料配合比例；2)材料的松铺系数；3)确定标准施工方法；4)确定每一作业段的合适长度；5)确定一次铺筑的合适长度;3、确定控制结合料数量和拌和均匀性的方法；4、对试验段进行技术总结上报监理工程师,经批准再进行大面积施工;5、质量管理施工过程中检查和控制底基层外形尺寸厚度、宽度、高程、平整度、压实度等;经监理工程师检验合格后方可进入下一道工序;6、机械性能尽量选用先进的、完好的机械设备,并做好维修与保养等保障工作,使得在运行中保持良好的状态,充分发挥其应有的作用;拌和厂和工地各设一个机械维修小组,并配备足够、适用的机具和易损零配件;漏油、漏渣的机械及车辆不得使用,避免给路面造成污染或损坏;7、现场防护在施工过程中及施工结束后,应封闭交通,以保证路面不被污染、压坏;8、施工生产工艺通过铺筑实验段选出最佳的生产配合比,发现问题及时调整;施工时严格按规范及施工组织设计操作,对运输、摊铺、碾压及养护等工序,均制定相应的质量检测标准,在施工过程中跟踪检测;9、质量通病防治一、接缝的处理1、横缝的处理：1、用平地机铺混合料时,靠近平地机当天未压实的混合料,可与第二天摊铺的混合料一起碾压,但应注意此部分混合料的含水量;必要时,应人工补充洒水,使其含水量达到规定的要求;2、每天的工作缝处理：两作业段的衔接处,应搭接拌和,第一段拌和后,留5-8m 不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和整平后进行碾压;2、纵缝的处理：1、应避免纵向接缝,如有特殊情况必须分两次摊铺;2、在不能避免纵向接缝的情况下,纵缝必须垂直相接,不应斜接,并按下述方法处理：a、在前一幅摊铺时,在靠后一幅的一侧用方木或钢模板做支撑,方木或钢模板的高度与级配碎石层的压实厚实相同；b、在摊铺后一幅之前,将方木或钢模板除去；c、如在摊铺前一幅时,应先将未完全压实部分和不符合路拱要求部分挖松并补充洒水,待后一幅混合料摊铺后一起进行整平和碾压;二施工中可能存在的问题及处理根据以往的施工经验级配碎石底基层的施工过程中可能会出现以下情况：1、混合料拌合不均匀,出现粗细集料“离析”现象;处理方法：对“离析”部位进行添加细料,重新拌合加压处理;检查料场供应的碎石料源是否稳定,碎石的颗粒组成级配变化范围是否过大,并及时做出调整使集料级配满足设计要求;2、碾压过程中碾压范围局部出现松散现象;处理方法：对松散部位进行洒水加压,检测粒料的含水率是否偏低,并作出相应调整,使粒料的含水率达到最佳含水率;3、碾压过程中局部出现“弹簧”现象;处理方法：对弹簧部位进行翻挖换料处理,检测粒料的含水率是否偏高,并作出相应调整,使粒料的含水率达到最佳含水率;4、级配碎石底基层施工完成后经检测压实度不能达到规范及设计规定的要求;处理方法：对压实度不能达到规范及设计规定的要求的范围进行加压处理,检查压路机的吨位、碾压遍数是否达到规范要求,并作出相应调整;。

路基级配碎石施工技术交底一、概述我施工管段路基级配碎石施工长度为3公里，分三段进行施工，路基基床表层级配碎石施工厚度为0.6m。

级配碎石压实度标准二、施工准备（1）确定施工配合比根据设计要求，级配碎石采用《铁路碎石道床底碴》的标准要求，其配比由中铁四局中心试验室制定，并由六公司设拌合站为我项目部集中供料。

经试验，确定级配碎石施工级配为：20～30㎜：10～20㎜：5～10㎜：5 ㎜以下438㎏：482㎏：504㎏：766㎏20％：22％：23％：35％加4％的水，即1m3的级配碎石加水91.25㎏。

注：20～30、10～20、5～10均为材料粒径，单位：㎜（2）、各作业队须配备的机械设备（3）、人员配备为保证施工正常进行，施工人员配置30人左右。

三、施工过程（1）由于级配碎石总填厚为0.6m，按两层进行施工，先基床下层填筑35㎝厚，采用推土机配合平地机摊铺，再基床上层25㎝厚采用摊铺机或推土机配合平地机进行施工。

（2）为保证基床表层填筑厚度，测量基床底层顶面标高，打桩控制基床表层下层的虚铺厚度，为精确控制填筑标高，按路基设计断面每10米打设断面桩。

在所打设的断面桩上按交底标高打上标记。

左、右边桩分别用细红绳按所作标记挂线控制。

（3）摊铺：自卸车将拌好的级配碎石运到现场后，听从现场施工人员的指挥，卸料时尽量做到轻、稳，尽可能将拌和料的离析降到最小，卸料间距按下式计算：间距=√每车方量/虚铺厚度压实方：松散方=1：1.174。

虚铺厚度采用35㎝，压实后厚度平均值为29.8 ㎝。

压实系数为35/29.8 = 1.174摊铺时的虚铺厚度以实际所要铺的厚度乘以压实系数。

压实系数依据试验段施工确定。

基床表层下层采用推土机按桩位所示标高粗略摊平，平地机精确摊铺，整平。

人工横向拉线，将凹凸不平的地方人工用铁锹铲平，平地机反复多次精确整平，到平整度、标高均达到设计要求为止。

级配碎石摊铺时，如出现部分集料发生离析，需进行人工二次拌和后使用。

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工期限：_______5. 施工内容：级配碎石铺设二、安全技术交底1. 施工前准备（1）对施工人员进行安全技术培训，确保施工人员掌握级配碎石铺设的安全操作规程。

（2）对施工设备进行安全检查，确保设备正常运行。

（3）检查施工现场，消除安全隐患，确保施工环境安全。

2. 施工过程中注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。

（2）施工人员应严格遵守操作规程，不得擅自更改施工工艺。

（3）施工过程中，严禁酒后作业、疲劳作业、带病作业。

（4）施工人员应保持现场整洁，不得乱堆乱放材料、工具等物品。

3. 施工现场安全管理（1）施工现场应设置安全警示标志，明确警示区域。

（2）施工现场应设置安全通道，确保人员、车辆通行畅通。

（3）施工现场应设置安全防护设施，如围挡、警示灯、防护网等。

（4）施工现场应配备应急救援设施，如急救箱、消防器材等。

4. 级配碎石铺设工艺（1）铺设前，对基层进行平整处理，确保基层表面无凹凸不平。

（2）根据设计要求，计算级配碎石铺设厚度，确保厚度均匀。

（3）采用分层铺设、分层碾压的方式，确保级配碎石铺设密实。

（4）铺设过程中，注意控制级配碎石的含水量，防止出现压实度不足、沉降等问题。

5. 质量控制（1）对级配碎石材料进行检验，确保材料符合设计要求。

（2）施工过程中，对级配碎石铺设厚度、压实度等进行检测，确保符合设计要求。

（3）对施工过程进行全程跟踪，发现问题及时处理。

三、应急预案1. 突发事故处理（1）发生事故时，立即停止施工，启动应急预案。

（2）及时上报事故情况，并采取有效措施，防止事故扩大。

（3）对受伤人员进行救治，并协助相关部门进行调查处理。

2. 灾害性天气应对（1）遇有灾害性天气，立即停止施工，确保人员安全。

（2）对施工现场进行巡查，消除安全隐患。

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工时间：_______5. 工程规模：_______二、安全技术交底目的为确保道路级配碎石施工过程中安全生产，提高施工质量，现将安全技术交底如下：三、安全技术交底内容1. 施工准备（1）施工人员：施工人员必须具备相应的资格证书，熟悉施工工艺和安全操作规程。

（2）施工机械：确保施工机械安全可靠，定期进行维护保养。

（3）施工材料：使用符合国家标准的道路级配碎石，严禁使用不合格材料。

2. 施工工艺（1）施工流程：施工前，必须进行施工方案的编制和审批，确保施工流程合理、安全。

（2）施工方法：按照设计要求，采用分层、分段、分块施工，严格控制施工质量。

（3）施工技术：采用机械摊铺、人工配合的方式，确保级配碎石平整、密实。

3. 安全防护措施（1）施工现场：设置安全警示标志，确保施工区域安全。

（2）高处作业：使用安全带、安全网等防护设施，防止高处坠落。

（3）机械设备：操作人员必须经过培训，掌握机械设备的安全操作规程。

（4）施工现场交通：设置交通警示标志，确保施工区域交通秩序。

4. 环境保护措施（1）施工现场：做好排水、防尘、降噪等工作，确保施工环境达标。

（2）废弃物处理：对施工过程中产生的废弃物进行分类、回收、处理。

5. 应急预案（1）火灾：设置消防设施，确保消防通道畅通，定期进行消防演练。

（2）触电：确保施工现场电气线路安全，定期检查电气设备。

（3）中毒：做好施工现场通风，防止有毒有害气体积聚。

四、安全技术交底责任1. 施工单位负责组织安全技术交底，明确施工过程中各项安全措施。

2. 施工人员必须认真听取安全技术交底，遵守各项安全操作规程。

3. 项目部管理人员负责监督施工过程中的安全措施落实情况。

五、安全技术交底要求1. 施工人员必须掌握本交底内容，严格遵守安全操作规程。

2. 施工过程中，如发现安全隐患，应立即停止施工，报告项目负责人。

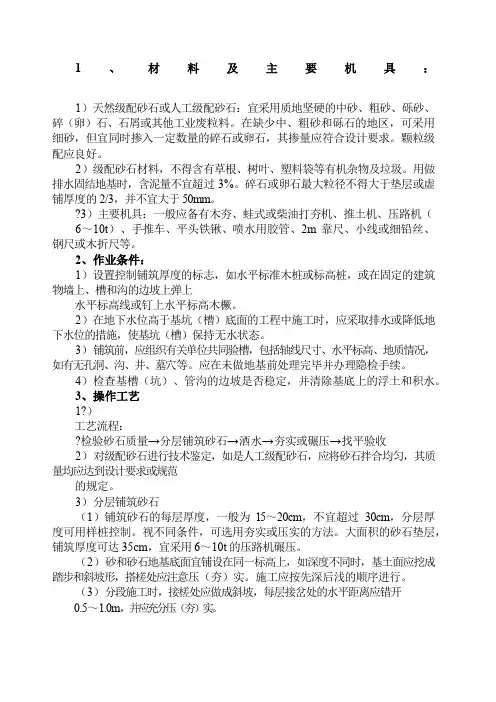

1、材料及主要机具：1）天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。

在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。

颗粒级配应良好。

2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。

用做排水固结地基时，含泥量不宜超过3%。

碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。

?3）主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。

2、作业条件：1）设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。

2）在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。

3）铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。

应在未做地基前处理完毕并办理隐检手续。

4）检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。

3、操作工艺1?）工艺流程：?检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收2）对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。

3）分层铺筑砂石（1）铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。

视不同条件，可选用夯实或压实的方法。

大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。

（2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。

施工应按先深后浅的顺序进行。

（3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、分项工程：[请填写分项工程名称]四、施工班组：[请填写施工班组名称]五、交底日期：[请填写交底日期]六、交底内容：一、安全注意事项1. 人员安全- 施工人员必须经过专业培训，熟悉级配碎石铺设的施工流程和安全操作规程。

- 施工现场应设立明显的安全警示标志，确保人员安全。

2. 机械设备安全- 所有机械设备在使用前必须进行检修，确保其安全可靠。

- 机械设备操作人员必须持有相应的操作证，熟悉设备的操作规程。

3. 材料安全- 级配碎石材料应按照设计要求进行采购，确保材料质量。

- 材料堆放应整齐有序，防止倾倒或滚落伤人。

二、施工流程及操作要点1. 施工准备- 根据设计图纸，对施工现场进行测量放样，确定施工范围。

- 清理施工场地，确保场地平整、干净。

2. 级配碎石铺设- 摊铺前，对基层进行清扫，确保基层表面干净、平整。

- 根据设计要求，将级配碎石均匀摊铺在基层上。

- 摊铺过程中，严格控制级配碎石的厚度和密实度。

3. 碾压- 使用压路机对级配碎石进行碾压，确保碎石层密实。

- 碾压方向应与级配碎石层垂直，碾压速度适中，防止过度振动。

4. 接缝处理- 在铺设过程中，注意处理好级配碎石层的接缝，确保接缝处平整、牢固。

三、质量管理1. 原材料检测- 对级配碎石材料进行取样检测，确保材料符合设计要求。

2. 施工过程控制- 施工过程中，严格按照设计要求和施工规范进行施工。

- 定期对施工质量进行检验，确保工程质量。

3. 成品保护- 级配碎石铺设完成后，做好成品保护工作，防止损坏。

四、应急措施1. 人员伤亡- 发现人员伤亡事故，立即停止施工，启动应急预案。

- 立即拨打急救电话，同时通知相关部门。

2. 设备故障- 设备发生故障，立即停止使用，由专业人员进行检修。

- 确保设备安全后，方可继续使用。

五、总结本次安全技术交底，旨在提高施工人员的安全意识和操作技能，确保级配碎石铺设施工的安全和质量。

一、工程名称：（请填写工程名称）二、施工单位：（请填写施工单位名称）三、施工班组：（请填写施工班组名称）四、施工时间：（请填写施工时间）五、交底内容：1. 施工准备- 施工前，对全体施工人员进行技术交底和安全教育，确保每位施工人员了解施工工艺和安全注意事项。

- 施工现场应设置明显的警示标志，确保施工区域安全有序。

2. 施工工艺- 级配碎石施工应遵循以下步骤：1. 清理施工场地，确保场地平整、干净。

2. 根据设计要求，确定级配碎石材料的质量和规格。

3. 按照设计图纸进行放样，确定级配碎石施工范围。

4. 使用挖掘机、装载机等机械设备进行级配碎石的运输和摊铺。

5. 使用压路机对级配碎石进行压实，确保压实度符合要求。

6. 对施工完成的级配碎石进行检查，确保平整度和标高符合设计要求。

3. 安全注意事项- 机械设备操作人员必须持证上岗，严格遵守操作规程。

- 施工现场应设置安全通道，确保人员安全通行。

- 严禁酒后作业，施工现场禁止吸烟。

- 施工人员应穿戴符合要求的个人防护用品，如安全帽、手套、防尘口罩等。

- 上下班高峰期，注意交通安全，遵守交通规则。

- 遇到恶劣天气，如雨、雪、雾等，应暂停施工，确保人员安全。

4. 应急处置- 发生安全事故时，立即停止施工，迅速采取救援措施。

- 及时报告上级领导和相关部门，协助进行事故调查和处理。

- 对事故原因进行深入分析，制定整改措施，防止类似事故再次发生。

5. 质量管理- 严格按照设计要求和施工规范进行施工，确保工程质量。

- 加强对原材料、施工过程和成品的检查，确保各项指标符合要求。

- 对不合格产品进行整改或返工，确保工程质量。

六、责任落实- 施工单位应加强对施工过程的质量和安全监管，确保施工顺利进行。

- 施工班组应落实责任制，明确各岗位人员的职责，确保各项工作落实到位。

- 施工人员应严格遵守操作规程，确保自身和他人的安全。

七、交底记录- 本技术交底由（交底人姓名）于（交底日期）进行，参与交底人员（参与交底人员姓名）。
