工频耐压试验装置操作及注意事项本装置在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。
其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地（以下耐压试验为例）。
操作要点 （1）试验前，应了解被试品的试验电压，同时了解被试品的其他试验项目及以前的试验结果。
若被试品有缺陷或异常，应在消除后再进行耐压试验。
（2）试验现场应围好遮拦或围绳，挂好标示牌，并派专人监护。
（3）试验前，被试品表面应擦拭干净，将被试品的外壳和非被试绕组可靠接地。
被试品为新冲油设备时，应按《规程》规定使油静止一定时间再升压，对110kV及以下的充油电力设备，在注满油后静置时间应不少于24小时，对220kV及330kV的充油电力设备，静置时间应不少于48小时。
（4）接好试验接线后，应由有经验的人员检查，确认无误后方可升压。
（5）升压前，首先检查调压器是否在零位。
调压器在零位方可升压，升压时应呼唱。
（6）升压过程中不仅要监视电压表的变化，还应监视电流表的变化，以及被试品电流的变化。
升压时要均匀升压，不能太快。
升至规定试验电压时，开始计算时间，时间到后，缓慢均匀降下电压。
绝不允许不降压就先跳开电源开关。
（7）试验中发现表针摆动或被试品有异常声响、冒烟等应立即降下电压，拉开电源，在高压侧挂上接地线后，再查明原因。
（8）耐压试验前后均应测量被试品的绝缘电阻 操作步骤 l 按试验要求正确接线。
（接线示意图）l 根据试验的要求，整定时间继电器及过流继电器。
过流动作设定值=过流继电器刻度盘读数乘以K，其中K为电流倍率转换/切除开关的状态值，分别为1，2，∞，开关处于乘以1，乘以。
一﹑面板介紹﹕12 5 8113214 6 10 9 7 15 13 141.電源開關﹕用于接接﹑斷開供電電源2.預置/測試開關﹕用于選擇兩種狀態3.預置調節﹕用于調整漏電流4.漏電流開關﹕用于選擇漏電流檔位5.漏電流表﹕用于顯示漏電流6.啟動﹕用于控動儀器崳出高壓7.電壓調節﹕用于調整輸出電壓大小 8.電壓表﹕用于顯示電壓9.復位﹕用于停止儀器輸出高壓 10.定時開/關﹕用于開啟或關閉定時功能11.定時設置﹕用于調整定時時間。
12.定時﹕用于顯示定時時間13.高壓輸出正極端 14.高壓輸出負極端 15.外控﹕用于遠程控制啟動或停止儀器二﹑操作說明﹕1.接通電源220V﹐按下“電源開關”﹐使其處于“開”位置。
定時(S)﹑漏電流(mA)﹑電壓表(KV)工作。
核准审核制作日期仪器名称耐壓測試儀功能高壓測試文件编号仪器型号CC2670A 厂商南京長創版本A12. 按下“預置/測試”鍵﹐使儀器處于“預置”狀態﹐對漏電流﹑電壓﹑定時進行設置。
2.1漏電流設置根據漏電流大小﹐選擇漏電流2/20檔﹐用“預置調節”旋鈕調整所需漏電流。
同時“漏電流表”也顯示漏電流。
順時針漏電流孌大﹐逆時針變小。
2.2電壓設置按下“啟動”開關﹐“測試”燈亮﹐旋轉“電壓調節”旋鈕﹐使“電壓表”顯示為所需電壓即可。
順時針電壓孌大﹐逆時針變小。
(交流電壓0-5KV可調)2.3定時設置按下“定時開/關”鍵﹐儀器處于“開”狀態。
根據所需測試時間﹐按下“定時調節”拔盤之“﹢”或“﹣”鍵﹐調節所需時間﹐同時“定時表”也顯示調整時間。
(時間范圍﹕0-99S可調)若不需要定時測試﹐按下“定時開/關”鍵即關閉。
3.參數設置完成后﹐按下“預置/測試”鍵﹐儀器處于測試狀態。
4.將測試治具與儀器高壓輸出端連接后即可測試﹐若測試中產品漏電流超出設定值﹐儀器超漏指示燈工作并發出報警聲。
按下“停止鍵”﹐儀器即停止。
5.測試完成后﹐按下“電源開關”﹐使其處于“關”狀態﹐儀器即斷電。
工频交流耐压试验装置使用说明1. 引言大家好，今天咱们来聊聊一个让人又爱又恨的家伙——工频交流耐压试验装置。
别看名字长得吓人，这玩意儿其实就是用来测试电气设备耐压能力的。
简单来说，就是看电气设备能不能在高电压下“顶住压力”，不然可能会“暴走”。
所以，今天我们就来详细掰扯掰扯，怎么用这个装置，怎么保证你的设备在压力下依旧能“稳如泰山”。
2. 装置简介2.1 装置外观首先，你得认识一下咱们的主角。
工频交流耐压试验装置一般是个大块头，看起来有点像个巨型的电饭煲。
它的外观设计大多是严肃的，但千万别被它的外表吓到，实际上，它的工作原理非常简单。
它有一台高压变压器，可以把普通的电压“放大”，让电流流到你的设备上，测试它能不能耐得住高电压的“暴风雨”。
2.2 主要部件说到主要部件，我们得从“心脏”说起——高压变压器。
这个东西就是“顶梁柱”，它负责把电压“放大”。
接着是控制面板，它就像是“指挥官”，你可以通过它设定电压大小、测试时间等等。
还有绝缘装置，那可真是“稳如磐石”，保护你的人身安全。
3. 使用步骤3.1 准备工作使用之前的准备工作可是重中之重。
首先，你要确保设备和装置都放置在干燥通风的地方，避免潮湿环境对它们造成影响。
然后，你需要检查所有的电缆和连接线，确保它们都“毫无瑕疵”，不然你可能会“引火烧身”。
还有，别忘了戴上绝缘手套和安全鞋，这可是“安全生产”的基本要求。
3.2 操作步骤操作起来也别太紧张，跟着步骤来就行。
首先，启动电源开关，这时变压器会开始“运转”。
接着，通过控制面板设定好测试电压和时间，然后慢慢提高电压到设定值。
等到测试时间到达，你就可以“松一口气”了。
最后，记得在测试结束后，把电源关掉，确保装置完全停机，再进行任何操作。
整个过程就像是“步步高升”，按部就班来，安全又高效。
4. 注意事项使用工频交流耐压试验装置时，可得注意几点。
一是一定要确保操作环境的安全，电气设备的高电压可不是闹着玩的。
工频耐压实验方法及操作规程目的：为了确保耐压试验准确可靠和安全，对耐压试验的操作予以控制。
使用范围：公司低压成套开关设备耐压试验。
使用设备：MS2670C 耐压测试仪。
试验准备和注意事项：4.1 放平放稳测试设备，隔离设施与被试设备之间距离不小于 1 米并在隔离设施的明显位置挂“耐压试验，请勿靠近”的警示牌。
4.2 检查被试产品是否过程检验合格，电源是否可靠。
4.3 穿好工作服、绝缘鞋等防护用品。
4.4 检查耐压实验仪是否完好。
4.4.1 电压检查：a)检查测试仪电压指示“ 0”位置，如不指示“ 0”应调到“ 0”位置，然后接通电源。
b)将电压量程调到设定位置（调电压调节）。
c)用已校准的电压表（精度1%）和仪器输出端连接起来，按下启动按钮，调节“电压调节器”到校准读数进行比对，如不一致应调节印制板上的电位器。
4.4.2 漏电检查：a)将“漏电流”预置于 10（100）mA 档，调节“预置调节”钮，使电流表指示为 10（100）mA （电流表为已校准的毫安表）。
b)将 5K 负载电阻与量程 10（100）mA 交流电流表串联后接到高压输出端与测试端。
c)按下“启动”按钮逐渐升高输出电压到需要值。
d)调节仪器印制板上的相应电位器，使毫安表读数为100mA 时发出报警信号。
e)其他档漏电调节0.5-100mA 中每一档负载电阻值为：电流设置值负载电阻0.52M11M2500K5200K10100K2050K1005K4.4.3 定时检查：按下所需设定的时间按键，重复测试程序，用电秒表（或其他可控时间表）对比，检查时间是否准确。
4.4.4 两人操作应指定一人为主试人，其他人应远离试验仪做好警戒。
5.操作方法：5.1 接通电源，在确定“电压调节”旋钮已置于“0”位后，再打开电源开关，电源指示灯亮。
5.2 将测试仪器电压调节器置于“0”位后，再打开电源开关，电源指示等亮。
5.3 根据产品出厂试验要求，用合适的专用导线，分别对施加试验电压的部位接线，同电位的导电部件可以连接起来。

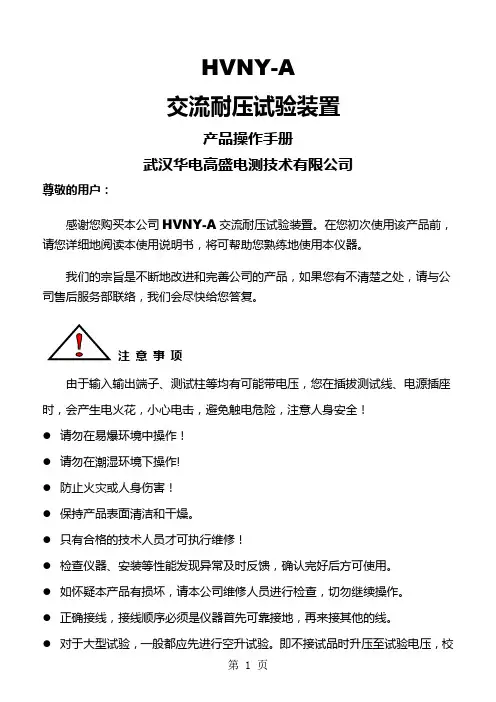

HVNY-A交流耐压试验装置产品操作手册武汉华电高盛电测技术有限公司尊敬的用户：感谢您购买本公司HVNY-A交流耐压试验装置。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！●请勿在易爆环境中操作！●请勿在潮湿环境下操作!●防止火灾或人身伤害！●保持产品表面清洁和干燥。
●只有合格的技术人员才可执行维修！●检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。
●如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
●正确接线，接线顺序必须是仪器首先可靠接地，再来接其他的线。
●对于大型试验，一般都应先进行空升试验。
即不接试品时升压至试验电压，校对各种表计，调整球间隙。
●试验人员与高压带电体保持安全距离。
●产品有电时，请勿触摸裸露的接点和部位。
●升压及降压过程应匀速，不要忽快忽慢。
●电压必须回零后断电；如是直流耐压试验，试验完毕后，必须用放电棒对被试品彻底放电后，才能拆除接线。
●试验完毕或人员离开必须及时断电。
本手册内容如有更改，恕不通告。
没有武汉华电高盛电测技术有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (2)二、产品特点 (3)三、技术指标 (4)四、工作原理 (8)五、面板结构说明 (9)六、操作指南 (10)七、产品维护............................................................... 错误!未定义书签。
八、注意事项 (9)HVNY-A交流耐压试验装置一、概述耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

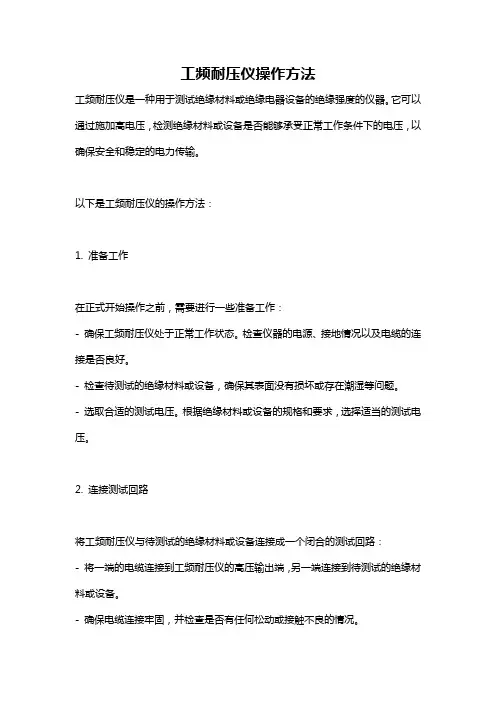

工频耐压仪操作方法工频耐压仪是一种用于测试绝缘材料或绝缘电器设备的绝缘强度的仪器。
它可以通过施加高电压，检测绝缘材料或设备是否能够承受正常工作条件下的电压，以确保安全和稳定的电力传输。
以下是工频耐压仪的操作方法：1. 准备工作在正式开始操作之前，需要进行一些准备工作：- 确保工频耐压仪处于正常工作状态。
检查仪器的电源、接地情况以及电缆的连接是否良好。
- 检查待测试的绝缘材料或设备，确保其表面没有损坏或存在潮湿等问题。
- 选取合适的测试电压。
根据绝缘材料或设备的规格和要求，选择适当的测试电压。
2. 连接测试回路将工频耐压仪与待测试的绝缘材料或设备连接成一个闭合的测试回路：- 将一端的电缆连接到工频耐压仪的高压输出端，另一端连接到待测试的绝缘材料或设备。
- 确保电缆连接牢固，并检查是否有任何松动或接触不良的情况。
3. 设置测试参数根据待测试绝缘材料或设备的要求，设置合适的测试参数：- 设置测试电压。
根据绝缘材料或设备的规格来选择适当的测试电压。
通常情况下，测试电压会根据不同的绝缘等级有所差异。
- 设置测试时间。
根据绝缘材料或设备的要求，设置合适的测试时间，以确保稳定的测试结果。
- 设置测试模式。
工频耐压仪通常有不同的测试模式，包括直流模式和交流模式。
根据测试需要，选择适当的测试模式。
4. 开始测试进行工频耐压测试：- 开始测试之前，确保测试场所的安全。
禁止在测试过程中靠近高电压输出端，并确保周围没有易燃或易爆的物品。
- 打开工频耐压仪的电源开关，使其处于待机状态。
- 根据设置的测试参数，启动测试程序。
- 在测试过程中，观察仪器上的显示屏，注意测试结果的变化。
如果测试过程中出现异常情况或测试结果不稳定，应立即停止测试并检查。
- 测试结束后，关闭工频耐压仪的电源开关，断开测试回路。
5. 结果处理根据测试结果进行判断和处理：- 如果测试结果符合绝缘材料或设备的要求，可以认定其绝缘强度良好。
- 如果测试结果不符合要求，可能存在绝缘材料或设备的问题，需要进一步检查、维修或更换。
工频耐压试验操作说明书一、试验目的对断路器施加高压，判断断路器断口间及断路器断口对地是否存在绝缘不良、绝缘破损等安全隐患，确保设备安全稳定运行。
二、试验原理在控制箱输入单相交流电源，旋转升压手环，通过升压变压器进行升压，当电压达到所需耐压值时，考验高压设备绝缘性能强度时候完好，绝缘有无击穿。
三、仪器界面说明1、合闸按钮2、计时按钮3、过流继电器4、电流表5、电压表6、计时整定器7、电压控制环8、分闸按钮9、电源输入接线柱10、仪表接线柱11、电源输出12、仪器接地四、试验操作程序1、试验设备接线图～～220V2、试验步骤1）按照试验设备接线图连接好试验设备和被试体2）拉好防护带，确认断路器与周围设备及人员的安全距离。
3）耐压测试：试验人员应站在绝缘垫上操作，或穿绝缘靴、戴绝缘手套操作，设备操作流程如下:接通电源后，工作负责人发出“将要合闸”命令，指定操作人员合上闸刀开关。
开机，操作者一只手放在开关板旁边随时准备拉闸，另一手徐徐生高电压，升压速度为1kV/s，升压过程中，应随时观察电压、电流数值。
试验应在断路器每相分别进行，一相加压，另两相短连接地。
到达规定试验电压后停留1min，并读取泄漏电流值并记录。
4）试验记录测试时应作详细记录。
记录内容包括：温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。
记录测试数据时应复述，操作人确认后方可记录。
试验结果应于标准或以前试验数据对比，分析数据的正确性。
五、试验标准交流工频耐压试验耐压标准参照下表，额定电压为10KV断路器，试验电压为42KV时，相对地，相间、断口对地绝缘均无击穿。
六、注意事项1、耐压试验属于高压试验，试验前应做好安全防护:设置围栏，围栏上映悬挂“止步高压危险”标志牌。
2、用专用地线对试验设备、被试体外壳、放电棒等作良好接地3、耐压试验结束后，应对设备充分放电。

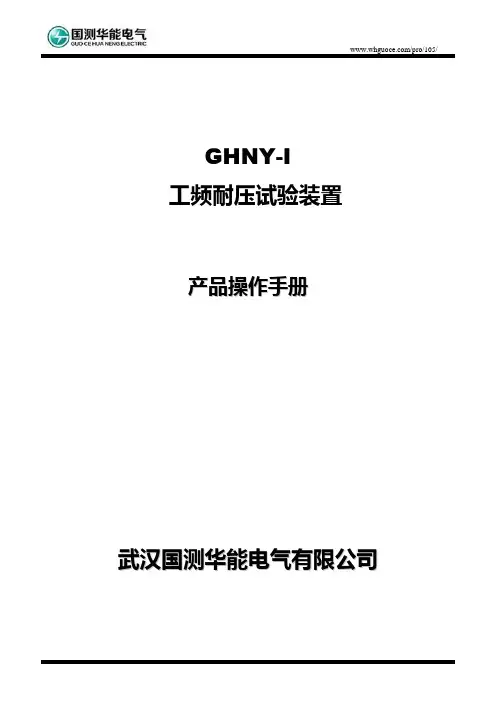

GHNY-I工频耐压试验装置产品操作手册武汉国测华能电气有限公司尊敬的用户：感谢您购买本公司GHNY-I工频耐压试验装置。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！●请勿在易爆环境中操作！●请勿在潮湿环境下操作!●防止火灾或人身伤害！●保持产品表面清洁和干燥。
●只有合格的技术人员才可执行维修！●检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。
●如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
●正确接线，接线顺序必须是仪器首先可靠接地，再来接其他的线。
●对于大型试验，一般都应先进行空升试验。
即不接试品时升压至试验电压，校对各种表计，调整球间隙。
●试验人员与高压带电体保持安全距离。
●产品有电时，请勿触摸裸露的接点和部位。
●升压及降压过程应匀速，不要忽快忽慢。
●电压必须回零后断电；如是直流耐压试验，试验完毕后，必须用放电棒对被试品彻底放电后，才能拆除接线。
●试验完毕或人员离开必须及时断电。
本手册内容如有更改，恕不通告。
没有武汉国测华能电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (5)二、产品特点 (6)三、技术指标 (6)四、工作原理 (8)五、面板结构说明 (9)六、操作指南 (10)七、产品维护 (12)八、注意事项 (13)GHNY-I工频耐压试验装置一、概述耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。
它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
X5系列手自一体工频耐压试验装置使用手册衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。
在进行接线等相关操作时，请确保处于断电状态。
X5系列手自一体工频耐压试验装置一、概述：工频耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。
二、产品特点：1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；14、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。
9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。
10、自动计时功能。
自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。
11、手动计时功能，在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位（仅台式设备有此功能）。

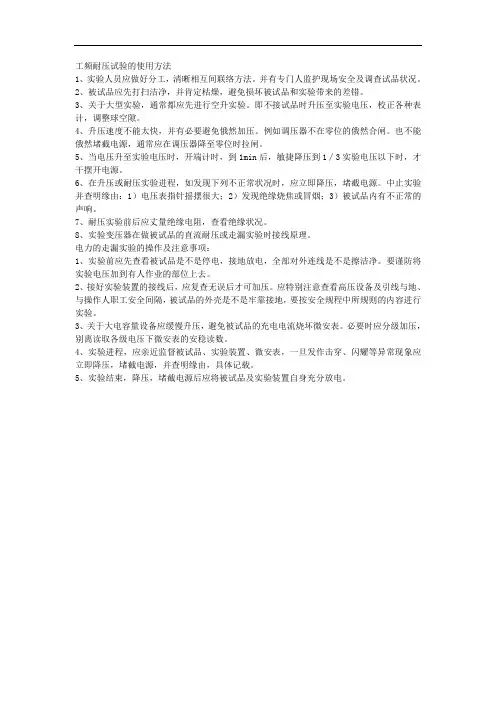

工频耐压试验的使用方法1、实验人员应做好分工，清晰相互间联络方法。
并有专门人监护现场安全及调查试品状况。
2、被试品应先打扫洁净，并肯定枯燥，避免损坏被试品和实验带来的差错。
3、关于大型实验，通常都应先进行空升实验。
即不接试品时升压至实验电压，校正各种表计，调整球空隙。
4、升压速度不能太快，并有必要避免俄然加压。
例如调压器不在零位的俄然合闸。
也不能俄然堵截电源，通常应在调压器降至零位时拉闸。
5、当电压升至实验电压时，开端计时，到1min后，敏捷降压到1∕3实验电压以下时，才干摆开电源。
6、在升压或耐压实验进程，如发现下列不正常状况时，应立即降压，堵截电源。
中止实验并查明缘由：1）电压表指针摇摆很大；2）发现绝缘烧焦或冒烟；3）被试品内有不正常的声响。
7、耐压实验前后应丈量绝缘电阻，查看绝缘状况。
8、实验变压器在做被试品的直流耐压或走漏实验时接线原理。
电力的走漏实验的操作及注意事项：1、实验前应先查看被试品是不是停电，接地放电，全部对外连线是不是擦洁净。
要谨防将实验电压加到有人作业的部位上去。
2、接好实验装置的接线后，应复查无误后才可加压。
应特别注意查看高压设备及引线与地、与操作人职工安全间隔，被试品的外壳是不是牢靠接地，要按安全规程中所规则的内容进行实验。
3、关于大电容量设备应缓慢升压，避免被试品的充电电流烧坏微安表。
必要时应分级加压，别离读取各级电压下微安表的安稳读数。
4、实验进程，应亲近监督被试品、实验装置、微安表，一旦发作击穿、闪耀等异常现象应立即降压，堵截电源，并查明缘由，具体记载。
5、实验结束，降压，堵截电源后应将被试品及实验装置自身充分放电。
交（直）流高压试验变压器及控制台说明书。
友情提示：设备使用前务必按图示要求可靠接地！（详情点击进入官网或来电咨询）一、概述本套产品是由高压试验变压器和控制台两部分组成。
其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。
二、结构及面板布置示意图操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示（定制，通用操作台无）12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下：20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆（交流变压器无）三、主要技术参数：高压试验变压器参数：容量：10KVA输入电压：AC200V 50Hz输入电流：50A输出电压：AC110KV输出电流：AC100mA控制台主要参数：容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0～250V输出电流:0～50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。
如下图：b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。
c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。
（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。
，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。
工频耐压试验装置使用技巧和方法工频耐压试验装置如何操作工频耐压试验装置使用技巧和方法：工频耐压试验装置使用技巧在工频电源输入操作箱（或操作台），经自耦调压器调整电压输入至试验变压器的初级绕组。
依据电磁感应原理，在次级（高压）绕组可获得工频高压。
此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的 1.4倍。
只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆工频耐压试验装置使用技巧和方法：1、试验人员应做好责任分工,设定好试验现场的安全距离,认真检查好被试品及试验变压器的接地情况,并设有专人监护安全及察看被试品状态工作。
2、被试品紧要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。
3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。
4、做耐压试验时升压速度不能过快，并防止蓦地加压，例如调压器不在零位的蓦地合闸，也不能蓦地断电，一般应在调压器降至零位时分闸。
5、在升压或耐压试验过程中，如发觉下列不正常情况，（1）电压、电流表指针摇摆很大，（2）被试品发出不正常响声，（3）发觉绝缘有烧焦或冒烟现象，应立刻降压，切断电源，停止试验并查明原因。
6、使用本产品做高压试验时，除谙习本说明书外，还必需严格执行国家有关标准和操作规程。
可参照GB31183《电气设备防备性试验规程》等。
工频耐压试验装置操作注意事项在工频耐压试验中，低压侧测量电压（仪表电压）不是特别精准的，其原因是由于试验变压器存在着漏抗，在这上个漏抗上必定存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。
工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。
感应耐压试验时。
试验变压器的漏抗必需存在着压降。
为了精准测量被试品上所施加电压，因此常在高压侧接入RCF阻容分压器来测量电压。
工频交流耐压试验装置使用说明1. 引言大家好，今天我们来聊聊工频交流耐压试验装置。
哎，这个名字听起来有点高大上，其实说白了就是一个能帮我们检查电气设备绝缘性能的小家伙。
它能让我们知道电气设备的绝缘是不是牢靠，避免在使用中出现大问题。
想象一下，如果你的家电忽然跳闸，或者更严重的漏电，那可真是“马失前蹄”，后果不堪设想！所以，耐压试验就是给设备穿上“防护服”，确保它能安全使用。
接下来，我会给大家介绍一下它的使用方法和注意事项，让我们一起轻松搞定这个“技术活”吧！2. 设备组成2.1 主要部件首先，我们得认识一下这个耐压试验装置的组成部分。
它通常包括高压发生器、测试电缆、测试夹具和控制面板。
高压发生器就像这个装置的“心脏”，负责提供我们需要的高压电。
测试电缆就像血管，把电传递到需要测试的设备上。
测试夹具则是“手”，确保电连接良好。
而控制面板就是我们的“指挥中心”，用来设置各种参数，简直就是为我们提供了“便捷操控”的大招！2.2 连接方式在使用之前，首先要确保连接正确。
把高压发生器和待测设备用测试电缆连接好，然后检查一下接触是否良好，毕竟“千里之行，始于足下”，基础工作做得扎实，后面的测试才能顺利进行。
你可能会想，连接的时候有没有什么特别的注意事项？当然有！一定要避免高压电缆与低压电缆交叉，以免造成短路。
这就像在路上开车，得时刻注意安全，不然可就“祸从口出”了。
3. 测试过程3.1 设置参数一切准备就绪后，我们来设置参数。
打开控制面板，设定好测试电压和时间。
测试电压一般是设备额定电压的两到三倍，时间通常是1分钟，当然具体情况还得根据设备的要求来。
设定完成后，记得确认一下，别让“马虎”毁了整个测试。
对了，调试的时候，咱们要耐心点，别急，慢慢来，确保每一步都做到位。
3.2 开始测试接下来，就到了最激动人心的时刻了——启动测试！在启动前，确保周围没人靠近设备，安全第一嘛。
启动后，控制面板上会显示出实时数据，这时候你可能会看到一些“奇妙”的数字在跳动，别担心，这都是正常的！注意观察电流和电压的变化，如果一切正常，数据应该稳定在预设值。
工频耐压使用方法摘要：一、工频耐压试验装置的组成二、工频耐压试验装置的使用方法1.接线方法2.操作步骤3.注意事项三、工频耐压试验装置的作用与意义四、如何选择合适的工频耐压试验装置正文：一、工频耐压试验装置的组成工频耐压试验装置是一种用于检测电力设备绝缘性能的设备，主要由试验变压器、控制台、调压器等组成。
试验变压器负责产生高压电源，控制台用于控制试验过程，调压器则用于调整输出电压。
二、工频耐压试验装置的使用方法1.接线方法在使用工频耐压试验装置前，首先需要按照试验要求将操作台、变压器、被试品连接好。
操作台的输出与变压器的输入相连，操作台的高压电压端、接地端、高压电流端分别与试验变压器的电压端、接地端、电流端分别一一对应接好。
2.操作步骤接下来，插上电源插头，合上电源开关。
此时，电源指示灯（绿灯）亮，表示外部电源已引入。
如果零位指示灯（黄灯）亮，表示调压器在零位。
如果零位指示灯不亮，应逆时针旋转调节调压器手柄至零位，使零位指示灯亮，表示可以进行调压操作。
缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮），并密切注视电压表。
升压过程中，应以每秒3kV的速度为宜。
当升压至被试品规定电压时，开始计时，直至试验结束。
3.注意事项- 在进行工频耐压试验时，应严格遵守试验规程，确保人身和设备安全。
- 试验前，应根据被试品的容量和电压等级，调整好电流继电器和过流继电器。
- 试验过程中，严禁触碰带电部分，确保安全距离。
三、工频耐压试验装置的作用与意义工频耐压试验装置能够检测出电力设备中的潜在隐患，对判断设备能否继续运行具有决定性作用。
通过工频耐压试验，可以保证设备绝缘水平，避免发生绝缘事故，确保电力系统的安全稳定运行。
四、如何选择合适的工频耐压试验装置在选择工频耐压试验装置时，应考虑以下因素：1.试验电压：根据被试品的电压等级选择试验装置的输出电压。
2.试验容量：选择与被试品容量相匹配的试验装置，以确保试验过程中电流稳定。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
HVNY-B全自动工频耐压试验装置使用手册武汉华电高盛电测技术有限公司目录一、概述....................................................... 错误!未定义书签。
二、产品特点................................................... 错误!未定义书签。
三、设备组成................................................... 错误!未定义书签。
四、技术指标................................................... 错误!未定义书签。
五、接线及工作原理............................................. 错误!未定义书签。
六、操作要点................................................... 错误!未定义书签。
七、面板功能说明............................................... 错误!未定义书签。
八、软件使用说明............................................... 错误!未定义书签。
七、产品维护................................................... 错误!未定义书签。
八、注意事项................................................... 错误!未定义书签。
HVNY-B系列全自动工频耐压试验装置一、概述的智能型耐压试验设备, 用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验, 以考核产品的绝缘水平, 发现被试品的绝缘缺陷, 衡量过电压的能力。
HZSY-II 耐压试验仪使用手册目录1．概述 (2)2．技术参数 (2)3．功能介绍 (2)4．主要技术参数 (3)5．键盘说明 (3)6．按键使用方法 (4)7．参数说明 (4)8．使用说明 (5)9．使用条件 (5)10．注意事项 (6)11．产品附件 (6)一、概述：HZSY-II型全自动耐压试验仪是我公司结合多年测试设备制造经验，采用最新的数字集成技术，按照国家新的“CCC”测试认证标准研制而成，该设备具有自动化程度高，使用方便、安全可靠、测试准确等众多优点。
是各高低压开关，绝缘材料生产厂家必不可少的检测设备。
二、技术参数输入电压：220V±10V电源频率：50HZ容量：3（KV A）泄漏电流：0-2A输出电压：0—5KV（可调）三、功能介绍1、电压、电流、时间三组数据同屏液晶显示，带背光，读数清晰、直观。
2、全中文界面，操作简单明了，适用面广。
3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性。
4、全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便。
5、按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如。
6、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
7、自带五路输出，可用于测量、过压、故障保护、升压信号控制等用于不同场合。
四、主要技术参数输入电压； AC ：220V ±10%测量范围； 0~5KV测量精度； 0.5 ％FS ±2 字显示方式；液晶中文显示输出精度；± 1 %设定方式；面板轻触式按键数字设定 设定值断电永久保持五、键盘说复位键 移位键 减少键增加键选择键 操作键面板六、按键使用方法：功能键——在测量状态下，按一下“功能”键，进入输入密码，密码（1024）“功能”进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。
“功能键”的用法可根据显示器最下排的文字提示操作。
HVNY-B全自动工频耐压试验装置使用手册武汉华电高盛电测技术有限公司资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
概述......................................................... .错误!未定义书签产品特点.................................................... 错误!未定义书签三、设备组成.................................................... 错误!未定义书签四、技术指标.................................................... 错误!未定义书签五、接线及工作原理........................................... .错误!未定义书签六、操作要点.................................................... 错误!未定义书签七、面板功能说明 ............................................... 错误!未定义书签八、软件使用说明 ............................................... 错误!未定义书签七、产品维护.................................................... 错误!未定义书签八、注意事项.................................................... 错误!未定义书签资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
HVNY-B系列全自动工频耐压试验装置概述HVNY-B系列全自动工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1.320 240液晶显示器、高速热敏打印机。
2.高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3.人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4.实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5.完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间6.具有回零检测功能，回零确定后才可进行试验，安全可靠。
7.具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9.超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11.自动错误诊断，易于发现和解决问题。
12.可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
三、设备组成1、选型配置2、对应实物控制箱 控制台油变 气变 干变四、技术指标1、 使用条件：(1) 工作场所应无严重影响绝缘的气体、 蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
(2)环境温度-20〜+50 C(3)环境湿度< 85% RH(无凝结水)2、控制箱(台)参数：(常规参数见下表)(1)计时范围：0-999S(3)电压精度 < 1.5%士1个字(F.S)(4)电流精度 < 1.5%士1个字(F.S)说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
3、试验变压器参数：(常规参数见下表)说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
五、接线及工作原理1、调压部分接线及原理调压部分由控制部分和试验变压器组成。
控制部分是由接触式调压器、单片机控制系统、液晶、打印机、信号测量、电路保护组成。
试验变压器由低压绕组、高压绕组、仪表绕组三部分组成。
试验变压器为交直流两用时，试验变压器配置了高压硅堆（油变、气变为内置，干变为外置），高压可输出交流和直流。
输出交流时，要求接入短路杆（油变、气变）或去掉外置硅堆（干变）；输出直流时，要求拧出短路杆（油变、气变）或加上外置硅堆（干变）经过接入工频电源，调节调压器，以获得所需要的试验高压电压值。
其工作 原理见图1:接地薇品-0-图1调压工作原理图2变压器原理示意图2、试验部分接线及原理做耐压试验时，控制部分、变压器的接地端及高压尾必须可靠接地。
有条 件的「一 A^AAAAAAAAAAAAA/交流变压器交直流变压器（油变、 气变）拎制箱（台）保护 醤号采集a试验变压器情况下，做工频耐压试验请加上限流电阻、标准高压分压器、球隙保护电阻及保护球隙，如图3。
做直流耐压试验请另外加上微安表，微安表必须接在硅堆和被试器之间，油变或气变一般拧在高压头上面（要求拧出短路杆），干变拧在外置硅堆上面；为了更准确显示高压直流泄漏电流，请将分压器的高压线接在微安表和硅堆之间，（油变、气变）如图4,（干变）如图5。
隔中，艮液电阳FRC—高压介医器RF—5T阱保护曲阴G-保护球疏CX—誠试品图3工频耐压试验原理图展中I 对一阳一流电粗 FK —标准匿H 分山崔 肝一球隙保护笔阳D1—外詈時堆G —保护球眼 CX-祓试品曲一愉安走图5直流耐压试验原理图（干变）图中二羯一限流电阻 召一保护球陳FRC —WK 高压分压幕 CX —被试品RF —球曙保护电阻 i-iA —惓支表图4直流耐压试验原理图（油变、气变）1 !flm工一耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。
如高压侧额定输出电流在100~300mA时,可取0.5~1 QN（试验电压）;高压侧额定输出电流为1A以上时，可取1Q/V（试验电压）。
常见水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）。
球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的110%~120%）,球间隙放电，对被试品起到保护作用。
球间隙保护电阻可按 1 Q /V试验电压）选取。
在工频耐压试验中，低电压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。
工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。
感应耐压试验时，试验变压器的漏抗必然存在着压降。
为了准确测量被试品上所施加的电压，因此常在高压侧接入标准高压分压器来测量电压。
六、操作要点1、试验前，应了解被试品的试验电压，同时了解被试品的其它试验项目及以前的试验结果。
若被试品有缺陷或异常，应在消除后再进行耐压试验。
2、试验现场应围好遮拦或围绳，挂好标示牌，并派专人监护。
3、试验前，被试品表面应擦拭干净，将被试品的外壳和非被试绕组可靠接地。
被试品为新冲油设备时，应按《规程》规定使油静止一定时间再升压，对110kV 及以下的充油电力设备，在注满油后静置时间应不少于24小时，对220kV及330kV的充油电力设备，静置时间应不少于48小时4、接好试验接线后，应由有经验的人员检查，确认无误后方可升压。
5、升压前，首先检查调压器是否在零位。
调压器在零位方可升压。
6、升压过程中不但要监视电压的变化，还应监视电流的变化，以及被试品泄漏电流的变化。
升压时要均匀升压，不能太快。
升至规定试验电压时，开始计时，时间到后，缓慢均匀降下电压。
绝不允许不降压就先跳开电源开关。
7、试验中发现被试品有异常声响、冒烟等应立即降下电压，拉开电源，在高压侧挂上接地线后，再查明原因。
耐压试验前后均应测量被试品的绝缘电阻七、面板功能说明图6控制箱（台）面板结构图打印机：打印机是热敏打印机，当试验完成后按键盘上的”打印”按钮打印试验结果RS232: RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，能够经过LCD对比度调节背光到适合亮度液晶：320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。
指示灯：由启动灯、零位灯、报警灯三个灯组成, 启动灯和报警灯是高亮七彩灯。
操作提示：有一些简短的提示语句和安装接线图。
紧急开关：在紧急情况下按此开关, 即能够切断变压器电源, 也能够切断工作电源。
（箱式安装在面板上, 台式安装在柜体上）键盘：由上、下、左、右、设置、打印、确定、取消8个键组成, 是用户和设备交互的终端。
电源开关：工作电源, 带通电指示灯。
八、软件使用说明按试验要求将控制部分、试验变压器、被试品正确接好线, 必须可靠接地, 请参考图1、图2、图3、图4、图5。
1、开机使用开机处于”欢迎界面”如,图7：智龍耐压试验装置手动［式验欧迎您使用仪器图7欢迎界面根据键盘的示图8,按上f、下J、左・,右-能够切换”自动耐压试验”或”手动耐压试验”，在”自动试验”或”手动试验”里面选择”交流试验方式”或”直流试验方式”。
如图9图8键盘界面试验方式选择直流试验方式说明：(1)当配置的是交直流两用控制部分时，使用直流输出时软件操作请进入直流试验方式，交流输出时软件操作请进入交流试验方式，如果选择错误会导致仪器显示电压会和输出实际电压不一致。
(2)当配置的是交直流两用变压器时，使用直流时请将变压器的短路杆取出，当使用交流时请将短路杆插入拧紧。
(3)如果配置的是交流控制部分时，软件界面里就没有交直流试验方式(如图9)的选择项。
选中试验方式后，按确定能够进入主界面，如图10:图10主界面动态显示区：一直处于采集信号，并显示高压电压、 高压电流、低压电压、 低压电流。
结果显示区：如果试验没有被击穿时，显示平均高压电压，平均高压电流 平均低压电压，平均低压电流，绝缘电阻；否之，显示峰值电压，峰值电流，低压 电压，低压电流。
设置数据区：设置试验中需要的参数数据 输出电压为在自动方式下的升压目标耐压值 耐压时间为耐压过程的时间长度电流上限为高压电流峰值的上限，高压电流超过电流上限将认为击穿 过流保护为低压电流峰值的上限，低压电流超过过流保护将认为击穿 信息显示区：显示试验过程中的试验状态和提示信息。
试验操作区：选择设置、 试验、回零命令 2、设置参数在主界面上，选中”设置”，然后按确定后进入设置界面，如图11：亠口冋亠低压电肚 低压电流:80.2mA200, 3V16* 1A 咼压电压： 40+3k” 高压电流: 80? 2mA 低压电压：—| 200. 3V 低压电流：I 10+M试验完成.试品未击穿计时结束输出电压：40. OkV 耐压时间：030 S 电流上限：090mA 过流保护：018 A提示:设置 试验—＞动态显示区 ＞结果显示区 ＞设置数据区►信息显示区(►试验操作区J -— -图11设置界面按左右T时切换光标移动位置，按上f、下刖更改光标位置数据的值。
