高考电学实验专题复习公开课教案

电学实验专题复习教案设计一、教学目标1. 回顾和巩固电学实验的基本原理和实验方法。

2. 提高学生对电学实验数据的分析和处理能力。

3. 培养学生的实验操作技能和科学思维。

二、教学内容1. 电学实验的基本原理和实验方法。

2. 电学实验数据的采集、分析和处理。

3. 常见电学仪器的使用和维护。

三、教学重点与难点1. 电学实验的基本原理和实验方法。

2. 电学实验数据的采集、分析和处理。

3. 常见电学仪器的使用和维护。

四、教学方法与手段1. 采用问题驱动的教学方法，引导学生主动思考和探究。

2. 使用多媒体教学手段，展示实验操作过程和实验数据。

3. 组织学生进行实验操作和小组讨论，提高学生的实践能力。

五、教学过程1. 引入电学实验的主题，回顾电学实验的基本原理和实验方法。

2. 讲解电学实验数据的采集、分析和处理方法，引导学生掌握实验数据的处理技巧。

3. 演示常见电学仪器的使用和维护方法，让学生了解实验仪器的操作和保养。

4. 组织学生进行实验操作和小组讨论，让学生亲身体验电学实验的过程和数据分析的方法。

5. 进行课堂小结，巩固学生对电学实验的理解和掌握。

教学反思：在教学过程中，要注意关注学生的学习情况，及时进行反馈和指导。

要注重培养学生的实验操作技能和科学思维，提高学生的实践能力。

六、教学评估1. 课堂提问：通过提问了解学生对电学实验原理的理解程度。

2. 实验操作：观察学生在实验中的操作是否规范，数据处理是否准确。

3. 小组讨论：评估学生在小组讨论中的参与程度及提出的观点。

七、教学策略1. 针对学生的薄弱环节进行有针对性的讲解和辅导。

2. 鼓励学生提问，充分解答学生的疑问。

3. 提供丰富的实验资源，让学生有更多的机会进行实验操作。

八、教学拓展1. 介绍电学实验在实际应用中的例子，激发学生的学习兴趣。

2. 引导学生关注电学领域的最新研究成果，拓宽视野。

3. 组织学生参加电学实验竞赛，提高学生的实验技能。

九、教学计划1. 节课：回顾电学实验基本原理和方法，讲解实验数据处理。

专题强化十五电学实验基础目标要求 1.会分析电学实验的误差，会通过改进电路减少系统误差.2.掌握常用仪器的读数方法.3.会根据电路原理图连接实验器材．题型一常用仪器的读数一、螺旋测微器1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：固定刻度B的螺距为0.5 mm，即旋钮D每旋转一周，测微螺杆F前进或后退0.5 mm，而可动刻度E上有50个等分刻度，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，可动刻度示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺，游标尺(主尺和游标尺上各有一个内、外测量爪)，游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的单位刻度与游标尺的单位刻度之间固定的微量差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺有10分度、20分度和50分度三种，其规格见下表：刻度格数(分度)刻度总长度 每小格与1 mm 的差值精确度(可精确到)10 9 mm 0.1 mm 0.1 mm 20 19 mm 0.05 mm 0.05 mm 5049 mm0.02 mm0.02 mm4.读数：从主尺上读出整毫米数x ，然后再从游标尺上找出第k 条刻度线与主尺上某一刻度线对齐，即记录结果表示为(x ＋k ×精确度) mm. 三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V 的电压表和0～3 A 的电流表的读数方法相同，此量程下的精确度分别是0.1 V 和0.1 A ，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V 量程的电压表，精确度是0.5 V ，在读数时只要求读到小数点后面一位，这时要求“15格估读”，即读到0.1 V.(3)对于0～0.6 A 量程的电流表，精确度是0.02 A ，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.1．为了读数更精确，游标卡尺也需要估读，如图读作11.40 mm.( × )2．游标卡尺主尺上的数字对应的单位为cm.( √ ) 3．如图，游标卡尺读数为5.20 mm.( × )4．如上图，游标卡尺读数为50.20 mm ，可简化写为50.2 mm.( × )考向1 游标卡尺、螺旋测微器的读数例1 (1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm 长10等分、19 mm 长20等分、49 mm 长50等分，它们的读数依次为________ mm ，________ mm ，________ mm.(2)读出下面各螺旋测微器的读数，甲________ mm，乙________ mm，丙________ mm.答案(1)17.723.85 3.18(2)4.039 1.100 3.515解析(1)题图最上面游标卡尺：主尺读数为17 mm，游标尺读数为7×0.1 mm＝0.7 mm，最后结果是17 mm＋0.7 mm＝17.7 mm.题图中间游标卡尺：主尺读数为23 mm，游标尺读数为17×0.05 mm＝0.85 mm，最后结果是23 mm＋0.85 mm＝23.85 mm.题图最下面游标卡尺：主尺读数为3 mm，游标尺读数为9×0.02 mm＝0.18 mm，最后结果是3 mm＋0.18 mm＝3.18 mm.(2)甲：(4＋3.9×0.01) mm＝4.039 mm；乙：(1＋10.0×0.01) mm＝1.100 mm；丙：(3＋0.5＋1.5×0.01) mm＝3.515 mm.考向2电压表、电流表和电阻箱的读数例2(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V；若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为______ V.(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.现欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是_________________________．若用两个这样的电阻箱，则可得到的电阻值范围为________．答案(1)0.020.440.1 2.20(2)0.1 1.700.58.5(3)1 987将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0 0～19 998 Ω解析(1)电流表使用0.6 A量程时，刻度盘上的每一小格为0.02 A，表针示数为0.44 A；当使用3 A量程时，每一小格为0.1 A，表针示数为2.20 A.(2)电压表使用3 V量程时，每小格表示0.1 V，表针示数为1.70 V；使用15 V量程时，每小格表示0.5 V，表针示数为8.5 V.(3)电阻为1 987 Ω.最简单的操作方法是先将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0.每个电阻箱的最大阻值是9 999 Ω，用这样的两个电阻箱串联可得到的最大电阻是2×9 999 Ω＝19 998 Ω，故用两个这样的电阻箱，可得到的电阻范围为0～19 998 Ω.测电压或电流时，电表精确度为1,0.1,0.01的估读到下一位；精确度为2,0.2,0.02,5,0.5,0.05，末位为2和5的，读数时只读到与最小刻度位数相同即可．题型二测量电路与控制电路的选择1．电流表的内、外接法内接法外接法电路图误差原因电流表分压U测＝U x＋U A电压表分流I测＝I x＋I V电阻测量值R测＝U测I测＝R x＋R A>R x测量值大于真实值R测＝U测I测＝R x R VR x＋R V<R x 测量值小于真实值适用于测量大阻值电阻小阻值电阻两种电路选择标准当R A≪R x或R x>R A R V时，选用电流表内接法当R V≫R x或R x<R A R V时，选用电流表外接法2.滑动变阻器两种连接方式的对比限流接法分压接法对比说明电路图串、并联关系不同负载R上电压调节范围(不计电源内阻)RER＋R0≤U≤E 0≤U≤E 分压电路调节范围大闭合S前触头位置b端a端都是为了保护电路元件3．滑动变阻器两种接法的选择滑动变阻器的最大阻值和用电器的阻值差不多且不要求电压从零开始变化，通常情况下，由于限流式结构简单、耗能少，优先使用限流式．滑动变阻器必须接成分压电路的几种情况：①要求电压表能从零开始读数，要求电压(电流)测量范围尽可能大；②当待测电阻R x≫R(滑动变阻器的最大阻值)时(限流式接法滑动变阻器几乎不起作用)；③若采用限流式接法，电路中的最小电流仍超过电路中电表、电阻允许的最大电流．例3(2020·全国卷Ⅰ·22)某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω.该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条U －I图线，其中U与I分别为电压表和电流表的示数．回答下列问题：(1)图(b)中标记为Ⅱ的图线是采用电压表跨接在________(填“O 、P ”或“O 、Q ”)两点的方案测量得到的．(2)根据所用实验器材和图(b)可判断，由图线________(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为________ Ω(保留1位小数)．(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为________ Ω(保留1位小数)． 答案 (1)O 、P (2)Ⅰ 50.5 (3)50.0解析 (1)若通过R x 的电流相等，由题图(b)知图线Ⅰ对应的电压值较大，由R ＝UI 可知图线Ⅰ所测电阻较大，图线Ⅱ所测电阻较小，则图线Ⅱ是采用电压表跨接在O 、P 两点的方案测量得到的．(2)由题图(b)可得图线Ⅰ测得电阻阻值R Ⅰ＝3.00－1.00(59.6－20.0)×10－3Ω≈50.5 Ω，图线Ⅱ测得电阻阻值 R Ⅱ＝ 3.00－0.95(64.0－20.0)×10－3 Ω≈46.6 Ω，待测电阻阻值约为50 Ω，R V R x ＝1 000 Ω50 Ω＝20，R xR A ＝50 Ω0.5 Ω＝100，因R V R x <R xR A ，电流表采用内接法更接近待测电阻的真实值，电压表跨接在O 、Q 两点，故图线Ⅰ得到的结果更接近待测电阻的真实值，测量结果为50.5 Ω.(3)电压表跨接在O 、Q 之间，测得的阻值为电阻与电流表内阻之和，则R ＝R Ⅰ－R A ＝(50.5－0.5) Ω＝50.0 Ω.实验误差分析1．系统误差(1)伏安法测电阻系统误差来源：电压表的分流或电流表的分压．(2)减小系统误差根据题目中给出的电阻阻值大约值，选用合适的实验器材，采用误差小的实验方案(如电流表的内、外接法)．(3)消除系统误差题目给定的条件充分(电表内阻已知)，合理设计电路可消除系统误差．2．偶然误差(1)电压表、电流表、多用电表、毫米刻度尺、游标卡尺、螺旋测微器等读数误差．(2)描点、计算等对数据处理造成的误差．(3)通过多次测量取平均值或图像法可以减小偶然误差．例4物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻R x的阻值，可用器材有：电压表(量程为15 V，内阻约为5 000 Ω)，电流表(量程为0.6 A，内阻为5 Ω)，电源E(电动势为12 V，内阻不计)，滑动变阻器R最大阻值为10 Ω，定值电阻R0阻值为15 Ω，开关S，导线若干．(R0、R x、R、电流表、电压表、电源、开关等仪器均无断路和短路，导线无断路)(1)将图甲所示的器材符号连线，画出实验电路的原理图．要求电流表和电压表的示数从零开始变化．(2)连接电路后，闭合开关，逐渐移动滑片，发现电流表始终没有示数，电压表示数逐渐增大最终接近电源电压．则出现该现象的原因可能是________．(3)该电路中R0的作用是________．(4)测出多组数据，作出I－U图像，如图乙所示．则R x阻值为________ Ω.答案(1)见解析图(2)R0与R x之间接线处断路(R x与电流表之间接线处断路等其他答案均可给分，说仪器断路或者短路均不给分)(3)①保护电路②增大电压表读数范围，降低读数误差(能描绘出保护电路意思和方便读数即可给分)(4)4解析 (1)因待测电阻R x 的电阻和电流表的内阻都较小，为保护电路，应将定值电阻R 0与它们串联，又要求电流表和电压表的示数从零开始变化，故滑动变阻器采用分压式接法，由于电流表的内阻已知，故电流表采用内接法，故实验电路的原理图如图所示．(2)出现该现象的原因可能是R 0与R x 之间接线处断路．(3)由(1)分析可知该电路中R 0的作用是：①保护电路；②增大电压表读数范围，降低读数误差． (4)根据I －U 图像可知斜率为k ＝I U ＝0.512 Ω－1＝1R x ＋R 0＋R A，代入数据解得R x ＝ 4 Ω.题型三 实验器材的选取与实物图的连接1．实验器材选择的技巧(1)电压表、电流表：不超过量程，且要超过满偏刻度的13.有时也可以从测量数据来确定选择的电表．(2)滑动变阻器：分压选阻值小的且不超过其额定电流的滑动变阻器，限流选最大阻值为待测电阻2～3倍的滑动变阻器．电流半偏法测电阻，滑动变阻器选阻值大的．(3)定值电阻：若用于电表改装，阻值与改装后的量程匹配，若用于保护电路，应使电流表、电压表读数在满偏刻度的13以上且不超过电流表、电压表量程．2．实物图连接的注意事项(1)画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来，再将要并联的元件并联到电路中去．(2)连线时要将导线接在接线柱上，两条导线不能交叉．(3)要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出． (4)滑动变阻器的接法：限流法，导线分别连接到上、下接线柱上(两个接线柱)；分压法，导线分别连接到上边一个接线柱和下边两个接线柱上(一上两下共三个接线柱)．例5 某实验小组要测量一个用电器L 的额定功率(额定电压为10 V 、额定功率在12～15 W 之间)，测量电路的部分导线已经接好(如图所示)．实验室有下列器材可供选用：直流电源：E1(电动势为3 V，内阻很小)E2(电动势为15 V，内阻很小)直流电流表：A1(量程0～0.6 A，内阻约为0.5 Ω)A2(量程0～3 A，内阻约为0.1 Ω)直流电压表：V(量程为3 V、内阻为3 kΩ)滑动变阻器：R1(阻值范围0～20 Ω)R2(阻值范围0～200 Ω)定值电阻：R3＝3 kΩ、R4＝9 kΩ、R5＝25 kΩ开关一个，导线若干为使测量尽可能准确、方便，请回答下列问题：(1)电源应该选择________(填“E1”或“E2”)；(2)电流表应该选择________(填“A1”或“A2”)；(3)滑动变阻器应该选择________(填“R1”或“R2”)；(4)由于电压表的量程不够，要利用一个定值电阻进行改装．请选择合适的定值电阻，在图中用笔画线代替导线连接好测量电路的剩余部分．答案(1)E2(2)A2(3)R1(4)见解析图解析(1)由于额定电压为10 V，所以直流电源选择电动势为15 V的E2.(2)其额定电流为1.2～1.5 A，所以直流电流表选择A2.(3)根据已有的电路结合让实验结果更为精确的要求，采用限流电路，所以利用滑动变阻器R1作为限流电阻．(4)若要将电压表改装为量程更大的电压表，需要与其串联一个定值电阻，根据串联电路特点知，若串联R3，则量程为6 V，若串联R4，则量程为12 V，若串联R5，则量程为28 V，因此串联R4比较合适，如图所示．例6 现要用如图甲所示的电路图来测量某一电压表V 的内阻．给定的器材有：待测电压表V(量程2 V ，内阻约为4 kΩ)；电流表A(量程1.2 mA ，内阻约500 Ω)；直流电源E (电动势约2.4 V ，内阻不计)；滑动变阻器R 0(最大阻值20 Ω)；定值电阻R (3个：阻值分别为2 kΩ、20 kΩ、200 kΩ)；开关S 及导线若干．要求测量时两电表指针偏转均超过其量程的一半．(1)定值电阻R 应该选用的阻值为________ kΩ；(2)根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线； (3)根据图甲的测量电路原理图，开关S 闭合前，滑动变阻器的滑动端应滑动到最________端(选填“左”或“右”)；(4)电路接通后，把滑动变阻器的滑动端滑动到某一位置，若此时电压表读数为U ，电流表读数为I ，则电压表内阻R V ＝________. 答案 (1)2 (2)见解析图 (3)左 (4)RU RI －U解析 (1)假设电压表示数为1 V ，由题意可得 1 V 4 kΩ＋1 VR>0.6 mA ，解得R <2.86 kΩ 故电阻R 应该选用的阻值为2 kΩ. (2)实物图如图所示(3)为避免电流表、电压表在开关S 闭合时示数超出量程，闭合开关S 前，滑动变阻器的滑动端应滑动到最左端．(4)根据部分电路欧姆定律可得，电压表内阻为 R V ＝U I －U R＝RU RI －U .课时精练1．某同学用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________ mm ；用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为________ cm.另一位学生用游标尺上标有50等分刻度的游标卡尺测一工件的长度，测得的结果如图丙所示，则该工件的长度L ＝________ cm.答案 8.021(8.020～8.022均可) 2.060 5.236解析 螺旋测微器的固定刻度读数为8 mm ，可动刻度读数为2.1×0.01 mm ＝0.021 mm ，所以最终读数为8 mm ＋0.021 mm ＝8.021 mm ，由于需要估读，因此在范围8.020～8.022 mm 内均正确．游标卡尺的主尺读数为20 mm ，游标尺上第12个刻度与主尺上某一刻度对齐，故游标尺读数为12×0.05 mm ＝0.60 mm ，所以最终读数为20 mm ＋0.60 mm ＝20.60 mm ＝2.060 cm.工件的长度L ＝52 mm ＋0.02×18 mm ＝5.236 cm.2．如图，螺旋测微器的读数为________ mm ；电压表的读数为________ V ；电流表的读数为________ A.答案0.695 2.600.52解析螺旋测微器的读数为0.5 mm＋0.01 mm×19.5＝0.695 mm；电压表的读数为2.60 V；电流表的读数为0.52 A.3．某同学用伏安法测定待测电阻R x的阻值(约为10 kΩ)，除了R x、开关S、导线外，还有下列器材供选用：A．电压表(量程0～1 V，内阻约10 kΩ)B．电压表(量程0～10 V，内阻约100 kΩ)C．电流表(量程0～1 mA，内阻约30 Ω)D．电流表(量程0～0.6 A，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)在虚线框内画出测量R x阻值的实验电路图．(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是__________________________．答案(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压(其他表述正确也可)解析(1)若电源选用E，则通过R x的最大电流为0.15 mA，此时两电流表均达不到半偏，故电源应选用F.电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B.由此可知电路中的电流约为1 mA，故电流表选用C.(2)因为待测电阻阻值较大，所以电流表应采用内接法．因为滑动变阻器的阻值很小，若采用限流式接法接入电路的滑动变阻器起不到多大的限流作用，所以滑动变阻器应采用分压式接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测＞U实，，所以R测＞R实．而R＝UI4．(2023·广东惠州市第一次调研)某同学通过实验测量一个阻值约为5 Ω的定值电阻．可供使用的器材如下：A．待测电阻R x≈5 ΩB．电流表A1，量程0.6 A，内阻约0.6 ΩC．电流表A2，量程3 A，内阻约0.12 ΩD．电压表V1，量程15 V，内阻约15 kΩE．电压表V2，量程3 V，内阻约3 kΩF．滑动变阻器R，总电阻10 ΩG．直流电源E，电动势3 V，内阻不计H．开关S，导线若干(1)用伏安法测量该定值电阻阻值时，应当选择电流表________(选填“A1”或“A2”)，选择电压表________(选填“V1”或“V2”)．(2)请根据所设计的测量电路图，将下列实物图连接完整(滑动变阻器采用限流接法)．(3)某次测量的电表示数如图所示，其中电压表示数为________ V，电流表示数为________ A.(4)根据上述所测量的实验数据，计算得待测电阻R x＝______ Ω(计算结果保留3位有效数字)．答案(1)A1V2(2)见解析图(3)1.730.32(4)5.41解析(1)由于电源的电动势为3 V，因此电压表选择量程为3 V，即选V2，待测电阻约为5 Ω，则电路中最大电流为0.6 A，因此电流表选择量程为0.6 A，即选A1.(2)由于R V R x >R xR A，因此应采用电流表外接法，具体实物图如下(3)由题图可知，电压表示数为1.73 V ；电流表示数为0.32 A. (4)根据测量的实验数据，计算得待测电阻为R x ＝UI ＝5.41 Ω.5．某同学要测量一个未知电阻的阻值，实验室提供的器材有： A ．电流表A 1：量程为0～3 mA ，内阻r 1约为15 Ω B ．电流表A 2：量程为0～1.5 mA ，内阻r 2为25 Ω C ．定值电阻R 1：R 1＝9 975 Ω D ．定值电阻R 2：R 2＝1 975 Ω E ．滑动变阻器R 3：最大阻值为10 ΩF ．电源E ，电动势为3 V ，内阻很小但不可忽略G ．开关S 及导线若干(1)该同学根据实验器材设计了如图所示的测量电路，闭合开关S 之前，滑动变阻器R 3的滑片应置于________(填“最左端”或“最右端”)．(2)实验中需要量程为0～3 V 的电压表，则电路图中的电流表①应选择________，定值电阻R 应选择________(均填器材前面的字母)．(3)调节滑动变阻器，将滑动变阻器的滑片置于合适的位置，若此时电流表A 1的示数为I 1，电流表A 2的示数为I 2，则待测电阻R x ＝________(用物理量的符号表示)． 答案 (1)最左端 (2)B D (3)I 2(r 2＋R 2)I 1－I 2解析 (1)为了实验安全，闭合开关S 之前，应使电路中电流从最小值开始调节，滑动变阻器采用分压接法，故应将滑片置于最左端．(2)实验器材中没有电压表，要用电流表改装，只有内阻已知的电流表才能改装成电压表，所以电流表选择B.根据电压表改装原理可得R ＝U －I A2r 2I A2＝3－1.5×10－3×251.5×10－3 Ω＝1 975 Ω，故定值电阻应选择D.(3)由串、并联电路的特点和闭合电路欧姆定律有I 2(r 2＋R 2)＝(I 1－I 2)R x 解得R x ＝I 2(r 2＋R 2)I 1－I 2.6．(2023·四川攀枝花市模拟)电阻R x 的阻值在3～5 kΩ间，现要测量其电阻，实验室提供了下列器材：电压表V(量程3 V ，内阻约为30 kΩ) 电流表A 1(量程100 μA ，内阻约为100 Ω) 电流表A 2(量程1 mA ，内阻约为10 Ω) 滑动变阻器R (最大电阻500 Ω) 电源E (电动势4 V) 开关S 及导线若干某课外活动小组设计了如图甲所示的测量电路进行了实验，请回答下列问题：(1)电路中电流表应选用上述器材中的________(填写字母代号)；(2)闭合开关S 前，滑动变阻器的滑动触头P 应在________(选填“a ”或“b ”)端； (3)请根据图甲所示的电路图，在图乙中将实物图连接补充完整；(4)实验中得到的I －U 图线如图丙中的实线d 所示，电阻R x 的测量值为________ kΩ； (5)由于本实验存在误差，你认为电阻R x 的真实I －U 图线应为图丙中图线________(选填“c ” 或“e ”)；(6)某同学对图甲中虚线框内的电路进行修改，并从上述器材中选用适当的器材，设计出了测量电压表V 内阻的电路，请在方框内画出该同学修改部分的电路，并在图中标出所选用的器材．答案 (1)A 2 (2)a (3)见解析图 (4)4 (5)c (6)见解析图 解析 (1)电路中的最大电流为I ＝U R x ＝33 000A ＝1 mA ，故电流表选择A 2. (2)滑动变阻器为分压接法，为了保护电路，闭合开关前应使并联部分的电压为零，故滑动触头P 应在a 端．(3)按实验电路图将实物图补充完整，如图所示．(4)根据I －U 图像求得电阻R x ＝U 1I 1＝20.5×10－3Ω＝4.0 kΩ.(5)本次实验是用电流表的内接法测电阻的，所以电压表测的是电流表和R x 两端的总电压，那么电压和电阻的测量值均偏大，故真实的图线应是c . (6)由于电压表的内阻很大，而满偏电流 I m ＝U m R V ＝330×103A ＝10－4 A ＝100 μA 恰好在电流表A 1的量程之内，所以可以直接将两表串联接入虚线框内，如图所示．7．(2023·广东深圳市调研)某学习小组研究“不同的电阻测量方案对误差的影响”．现有器材为：电源、电流表(量程0.6 A)、电压表(量程3 V)、待测定值电阻、滑动变阻器、电流传感器、电压传感器、开关、导线若干．实验步骤如下：(1)用图甲和图乙电路分别测量待测电阻的阻值，请在图丙中按图甲用笔画线代替导线将电路补充完整；(2)将图丙中滑动变阻器的滑片P 滑到________(填“e ”或“f ”)端，闭合开关，调节滑动变阻器，记录测量数据；(3)根据测量数据在U －I 坐标系中描点作图，得到图丁中的图线a 和b ，则a 线对应的测量值是________ Ω，a 线是采用图________(选填“甲”或“乙”)电路测得的结果，理由是(要求论述有依据)____________________________________________________________________. (4)为提高测量精度，在图甲电路中，用电流传感器代替电流表，电压传感器代替电压表，对同一电阻再次进行测量．得到对应的U －I 图线c ，拟合直线及表达式见图戊，认为其测量值等于真实值．(5)相对误差反映测量的可信程度，相对误差公式为δ＝|测量值－真实值真实值|×100%.由步骤(3)和(4)可得图线a 的相对误差为δ＝________%(保留三位有效数字)．答案 (1)见解析图 (2)f (3)6.43 甲 a 线对应的测量值大于b 线对应的测量值，测量结果偏大，采用电流表内接法 (5)27.8 解析 (1)完整电路如图所示．(2)闭合开关S 前，应将滑动变阻器的滑片P 滑到接入电路阻值最大处，即滑动变阻器的滑片P 滑到f 端；(3)由题图丁可知，a 线对应的待测电阻测量值是R x 测＝ΔU ΔI ＝2.25－00.35－0Ω＝6.43 Ω选择电流表的外接法，由于电压表的分流作用，电流表测量值大于流经R x 的电流值，测量结果偏小；选择电流表的内接法，由于电流表的分压作用，电压表测量值大于R x 两端的电压值，测量结果偏大；a 线对应的测量值大于b 线对应的测量值，所以a 线是采用题图甲电路测得的结果；(5)结合题图戊的U －I 关系式可知待测电阻的真实值R x 真＝5.03 Ω 图线a 的相对误差为δ＝|6.43－5.035.03|×100%＝27.8%.。

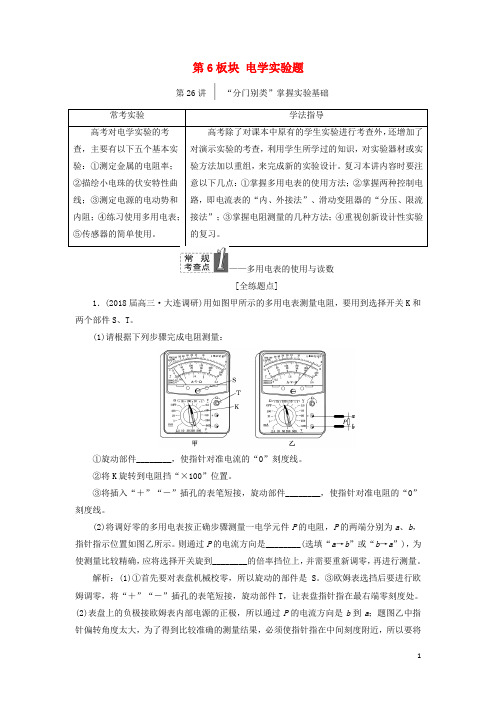

第6板块电学实验题第26讲|“分门别类”掌握实验基础常考实验学法指导高考对电学实验的考查，主要有以下五个基本实验：①测定金属的电阻率；②描绘小电珠的伏安特性曲线；③测定电源的电动势和内阻；④练习使用多用电表；⑤传感器的简单使用。

高考除了对课本中原有的学生实验进行考查外，还增加了对演示实验的考查，利用学生所学过的知识，对实验器材或实验方法加以重组，来完成新的实验设计。

复习本讲内容时要注意以下几点：①掌握多用电表的使用方法；②掌握两种控制电路，即电流表的“内、外接法”、滑动变阻器的“分压、限流接法”；③掌握电阻测量的几种方法；④重视创新设计性实验的复习。

——多用电表的使用与读数[全练题点]1．(2018届高三·大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

(1)请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻度线。

②将K旋转到电阻挡“×100”位置。

③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线。

(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。

则通过P的电流方向是________(选填“a→b”或“b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。

解析：(1)①首先要对表盘机械校零，所以旋动的部件是S。

③欧姆表选挡后要进行欧姆调零，将“＋”“－”插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处。

(2)表盘上的负极接欧姆表内部电源的正极，所以通过P的电流方向是b到a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。

答案：(1)①S ③T (2)b→a×102．某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。

电学实验专题复习教案设计一、教学目标1. 知识与技能：（1）理解电学实验的基本原理和实验操作方法；（2）掌握常见电学仪器的使用和数据处理方法；（3）能够分析电学实验结果，并提出合理的结论。

2. 过程与方法：（1）通过复习电学实验，提高学生的实验操作能力和实验数据分析能力；（2）培养学生团队合作精神和问题解决能力。

3. 情感态度与价值观：（1）培养学生对科学的热爱和探索精神；二、教学重难点1. 教学重点：电学实验的基本原理、实验操作方法和数据处理；2. 教学难点：电学实验结果的分析和对实验结论的推理。

三、教学准备1. 实验器材：电源、电流表、电压表、电阻、导线等；2. 教学资源：电学实验教材、实验指导书、实验数据处理软件等。

四、教学过程1. 复习导入：回顾电学实验的基本原理和实验操作方法，引导学生回顾实验过程中的关键步骤和注意事项；2. 实验操作：学生分组进行电学实验，教师巡回指导，纠正操作错误，解答学生疑问；3. 数据处理：学生使用实验数据处理软件进行数据分析和处理，教师指导学生正确使用软件和处理数据；五、课后作业2. 选择一道类似的电学实验题目，独立完成实验设计和实验操作，准备下一次课堂分享。

教学反思：六、教学评价1. 课堂参与度：观察学生在课堂上的积极参与程度，提问和回答问题的积极性，以及与同学的合作情况。

2. 实验操作能力：评估学生在实验过程中的操作技能，包括连接电路、测量数据、使用仪器等。

3. 数据处理和分析：评估学生对实验数据的处理和分析能力，包括数据的准确性、合理性以及结论的推理。

七、教学拓展1. 邀请相关领域的专家或从业者进行讲座，介绍电学实验在实际应用中的重要性；2. 组织学生参观实验室或相关企业，加深对电学实验的理解和实践经验；3. 开展电学实验竞赛，鼓励学生创新和实践，提高实验技能。

八、教学反思1. 教师应根据学生的反馈和评价结果，及时调整教学方法和策略，以提高教学效果；2. 关注学生的个体差异，针对不同学生的学习需求，提供个性化的指导和支持；3. 不断更新教学资源和实验器材，保证教学的实用性和前瞻性。

电学实验专题复习教学设计一、教学目标本次教学旨在帮助学生复习电学实验基础知识，掌握基本实验操作技能和数据处理方法，培养学生实验能力和科学研究意识，提高学生对电学实验的兴趣和热情。

二、教学内容本次教学将包括以下内容：1.电学实验基本知识回顾2.电路分析方法介绍3.电路实验器材及其使用方法4.基本电学实验操作技能5.实验数据处理方法与误差分析6.实验结果分析与综合实验设计三、教学方法本次教学将采用以下方法：1.理论讲解：对电学实验基础知识和电路分析方法进行详细讲解，帮助学生理解实验内容和目的。

2.实验操作：安排学生进行实验操作，指导学生掌握基本实验操作技能和数据处理方法。

3.实验报告：要求学生对实验结果进行分析和总结，提高学生的科学研究意识和实验能力。

4.互动探讨：教师与学生进行互动探讨，引导学生思考和讨论，启发学生的研究兴趣和能力。

四、教学流程本次教学流程如下：时间内容9:00-9:20 电学实验基本知识回顾9:20-10:00 电路分析方法介绍10:00-11:00 实验器材及其使用方法11:00-12:00 基本电学实验操作技能14:00-15:00 实验数据处理方法与误差分析15:00-16:00 实验结果分析与综合实验设计16:00-17:00 学生讨论和总结，提出问题和建议五、教学评价本次教学将采用定量和定性相结合的方法进行评价：1.实验报告成绩：评价学生实验数据处理能力和实验结果分析能力。

2.实验操作成绩：评价学生实验操作技能和注意事项掌握情况。

3.互动探讨成绩：评价学生参与讨论和提问反映能力。

4.整体教学评价：通过学生评价和教师评价，综合评价本次教学效果。

六、教学资源本次教学需要用到以下资源：1.思维导图软件：用于制作电路分析方法思维导图，帮助学生理清思路和提高学习效率。

2.实验器材：使用安全可靠的实验器材，保证学生实验操作顺利和安全。

3.学术论文：引导学生阅读和分析相关学术论文，提高学生科研能力和素养。

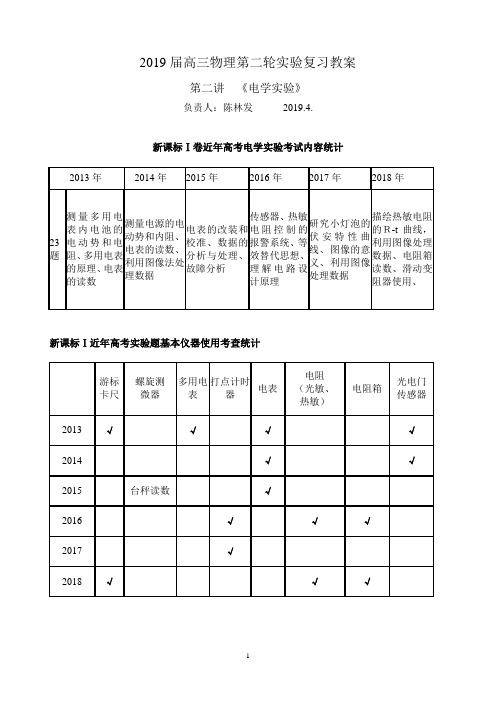

2019届高三物理第二轮实验复习教案第二讲《电学实验》负责人：陈林发2019.4.新课标Ⅰ卷近年高考电学实验考试内容统计新课标Ⅰ近年高考实验题基本仪器使用考查统计一、 知识网络U I ⎧⎪⎪⎪⎨⎪⎪⎪⎩⎧⎪⎨⎪⎩⎧⎪⎨⎪-⎩游标卡尺的使用与读数螺旋测微器的使用与读数实验仪器电流表、电压表的使用与读数电阻箱的使用与读数滑动变阻器的使用与连线电流表、电压表的选择测定金属的电阻率测量电路、控制电路的选择实验原理的拓展与数据的处理电学实验电流表、电压表的选择描绘小电珠的伏安特性曲线测量电路、控制电路的选择描绘图线并分析其弯曲的原因电表和滑动变阻器的选择测定电源的电动势和内阻实验电路⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎧⎪⎪⎪⎨⎪⎪⎪⎩⎪⎪⎪⎩的选择和连接数据处理和误差分析多用电表的使用和读数传感器的简单使用考向一、电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较2．多用电表使用“四注意”：①极性:从电表外部看,电流应从红表笔(“+”极)流入电表,从黑表笔(“-”极)流出电表。

②功能:利用多用电表测电压和电流时,选择开关对应的是电表的量程;而测电阻时,选择开关对应的是倍率，如偏角太大(即指针所指的欧姆刻度值太小)，则倍率太大。

③调零:测量电阻时,要进行两次调零:机械调零和欧姆调零。

“机械零点”在表盘刻度左侧“0”位置。

调整的是表盘下边中间的定位螺丝;“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置,调整的是欧姆调零旋钮。

④保护:测电阻时,应把被测电阻从电路中拆下测量; 测量结束后,将选择开关扳到OFF 或交流电压最高挡；多用电表长期不用时,必须取出表内的电池。

典例1．【2017·新课标Ⅲ卷】图（a ）为某同学组装完成的简易多用电表的电路图。

图中E 是电池；R 1、R 2、R 3、R 4和R 5是固定电阻，R 6是可变电阻；表头Ｇ的满偏电流为250 μA ，内阻为480 Ω。

虚线方框内为换挡开关，A 端和B 端分别与两表笔相连。

专题强化十六电学实验综合目标要求1.了解差值法、半偏法、等效法、电桥法等测电阻的方法.2.学会替换和改装电表进行实验.3.会利用电学实验知识探究创新实验方案．题型一测电阻的其他几种方法考向1差值法测电阻1．电流表差值法(如图所示)(1)基本原理：定值电阻R 0的电流I 0＝I 2－I 1，电流表两端的电压U 1＝(I 2－I 1)R 0.(2)可测物理量：①若R 0为已知量，可求得电流表的内阻r 1＝(I 2－I 1)R 0I 1；②若r 1为已知量，可求得R 0＝I 1r 1I 2－I 1.2．电压表差值法(如图所示)(1)基本原理：定值电阻R 0的电压U 0＝U 2－U 1，流过电压表的电流I 1＝U 2－U 1R 0.(2)可测物理量：①若R 0为已知量，可求得电压表的内阻r 1＝U 1U 2－U 1R 0；②若r 1为已知量，可求得R 0＝U 2－U 1U 1r 1.例1(2023·广东深圳市光明区模拟)实验小组测量定值电阻R x 的阻值，实验室提供了如下实验器材：A ．电源E (电动势为9V ，内阻不计)B ．电流表A 1(量程为300mA ，内阻r 1为10Ω)C ．电流表A 2(量程为200mA ，内阻r 2为15Ω)D ．定值电阻R 0(阻值为15Ω)E ．滑动变阻器R 1(最大阻值为10Ω)F ．滑动变阻器R 2(最大阻值为1kΩ)G ．开关及导线若干为尽可能准确测量R x 的阻值，实验小组设计了如图所示的电路．(1)滑动变阻器应选择________(填“E ”或“F ”)．正确连接实验电路后，闭合开关前，应将滑动变阻器滑片调至________(选填“最左端”或“最右端”)；(2)闭合开关S ，调节滑动变阻器滑片的位置，使电流表A 1满偏，若此时电流表A 2的示数为150mA ，则电阻R x 两端的电压为________V ，R x 的阻值为________Ω；(3)多次测量取平均值，可减小________(选填“偶然误差”或“系统误差”)．答案(1)E最左端(2)4.530(3)偶然误差解析(1)滑动变阻器采用分压式接法，所以选用阻值较小的E.为保证电路的安全性，开始时应使滑动变阻器分压阻值最小，所以应调至最左端．(2)电阻R x 两端的电压等于电流表A 2与R 0两端的电压，则U ＝I 2(r 2＋R 0)＝0.15×(15＋15)V ＝4.5V流过R x 的电流为I ＝I 1－I 2＝0.3A －0.15A ＝0.15A 由欧姆定律可得R x ＝U I ＝4.50.15Ω＝30Ω(3)多次测量取平均值，可减小偶然误差．例2(2023·广东惠州市模拟)实验小组用如图甲所示的电路来测量阻值约为30Ω的电阻R x的阻值，图中R 0为标准电阻，阻值为R 0＝5.4Ω；V 1、V 2为理想电压表，S 为开关，R 为滑动变阻器，E 为电源，采用如下步骤完成实验．回答下列问题：(1)按照图甲所示的实验原理图在图丙中接好电路．丙(2)实验开始之前，将滑动变阻器的滑片置于________(填“最左端”“最右端”或“中间”)．闭合开关S ，改变滑片的位置，记下V 1、V 2的示数分别为U 1、U 2，则待测电阻的表达式为R x ＝________(用U 1、U 2、R 0表示)．(3)为了减小偶然误差，改变滑片的位置，多测几组U 1、U 2的值，做出的U 2－U 1图像如图乙所示，图像的斜率为k ＝________(用R 0、R x 表示)，可得R x ＝________Ω.答案(1)见解析图(2)最右端U 2U 1－U 2R 0(3)R x R x ＋R 0(3)27解析(1)完整的电路连线图如图．(2)为了电路安全，防止电流过大，闭合开关前，将滑动变阻器的滑片置于最右端．由欧姆定律可得U 1－U 2R 0＝U 2R x 整理可得待测电阻的表达式为R x ＝U 2U 1－U 2R 0(3)由U 1－U 2R 0＝U 2R x 整理可得U 2＝R xR x ＋R 0U 1则U 2－U 1图像的斜率k ＝R x R x ＋R 0由题图乙可知k ＝R x R x ＋R 0＝2.53.0又R 0＝5.4Ω解得R x ＝27Ω.考向2半偏法测电表内阻1．电流表半偏法(电路图如图所示)(1)实验步骤①先断开S 2，再闭合S 1，将R 1由最大阻值逐渐调小，使电流表读数等于其量程I m ；②保持R 1不变，闭合S 2，将电阻箱R 2由最大阻值逐渐调小，当电流表读数等于12I m 时记录下R 2的值，则R A ＝R 2.(2)实验原理当闭合S 2时，因为R 1≫R A ，故总电流变化极小，认为不变仍为I m ，电流表读数为I m2，则R 2中电流为Im 2，所以R A ＝R 2.(3)误差分析①测量值偏小：R A 测＝R 2＜R A 真．②原因分析：当闭合S 2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R 2的电流比电流表所在支路的电流大，R 2的电阻比电流表的电阻小，而我们把R 2的读数当成电流表的内阻，故测得的电流表的内阻偏小．③减小误差的方法：选电动势较大的电源E ，选阻值非常大的滑动变阻器R 1，满足R 1≫R A .2．电压表半偏法(电路图如图所示)(1)实验步骤①将R 2的阻值调为零，闭合S ，调节R 1的滑动触头，使电压表读数等于其量程U m ；②保持R 1的滑动触头不动，调节R 2，当电压表读数等于12U m 时记录下R 2的值，则R V ＝R 2.(2)实验原理：R V ≫R 1，R 2接入电路时可认为电压表和R 2两端的总电压不变，仍为U m ，当电压表示数调为U m 2时，R 2两端电压也为Um 2，则二者电阻相等，即R V ＝R 2.(3)误差分析①测量值偏大：R V 测＝R 2>R V 真．②原因分析：当R 2的阻值由零逐渐增大时，R 2与电压表两端的总电压也将逐渐增大，因此电压表读数等于12U m 时，R 2两端的电压将大于12U m ，使R 2>R V ，从而造成R V 的测量值偏大．显然电压表半偏法适用于测量内阻较大的电压表的电阻．③减小误差的方法：选电动势较大的电源E，选阻值较小的滑动变阻器R1，满足R1≪R V.例3甲同学要把一个最大量程为200μA的直流电流计G，改装成量程是0～4V的直流电压表．(1)甲同学按如图所示电路，用半偏法测定电流计G的内电阻r g，其中电阻R0约为1kΩ.为使r g的测量值尽量准确，在以下器材中，电源E应选用________，电阻器R1应选用_____，电阻器R2应选用_________(选填器材前的字母)．A．电源(电动势1.5V)B．电源(电动势6V)C．电阻箱(0～999.9Ω)D．滑动变阻器(0～500Ω)E．电位器(一种可变电阻，与滑动变阻器相当)(0～5.1kΩ)F．电位器(0～51kΩ)(2)该同学在开关断开情况下，检查电路连接无误后，将R2的阻值调至最大．后续的实验操作步骤依次是：________，________，________，________，最后记录R1的阻值并整理好器材．(请按合理的实验顺序，选填下列步骤前的字母)A．闭合S1B．闭合S2C．调节R2的阻值，使电流计指针偏转到满刻度D．调节R2的阻值，使电流计指针偏转到满刻度的一半E．调节R1的阻值，使电流计指针偏转到满刻度的一半F．调节R1的阻值，使电流计指针偏转到满刻度(3)如果所得的R1的阻值为300.0Ω，则图中被测电流计G的内阻r g的测量值为________Ω，该测量值________实际值(选填“略大于”“略小于”或“等于”)．(4)给电流计G________联(选填“串”或“并”)一个阻值为________kΩ的电阻，就可以将该电流计G改装为量程4V的电压表．答案(1)B C F(2)B C A E(3)300略小于(4)串19.7解析(1)半偏法测量表头内阻时，首先选择滑动变阻器(必须大于电路所需的最小电阻)，根据电路的电压为电动势，电路的最大电流为表头的满偏电流，则最小电阻为60.2×10－3Ω＝3.0×104Ω＝30kΩ或 1.50.2×10－3Ω＝7.5×103Ω＝7.5kΩ，考虑到保护电阻1kΩ，则可知调节滑动变阻器使表头满偏时滑动变阻器的阻值分别接近29kΩ或6.5kΩ，电路图中R2是滑动变阻器，不能选D和E，只能选F.表头满偏时滑动变阻器的阻值越大，实验的误差越小，所以电源选择电动势为6V的B，而且滑动变阻器F的阻值也满足调节所需，而R1是用来测量表头内阻的电阻箱，只能选C.(2)实验步骤：第一步闭合S2；第二步调节R2阻值，使电流计满偏；第三步闭合S1；第四步调节R1阻值，使电流计半偏；第五步读出R1阻值即为待测表头的内阻，故后续的实验操作步骤依次为BCAE.(3)R1的示数为待测表头的内阻是300.0Ω，闭合S1后，电路的总电阻减小，当表头半偏时干路上的电流就大于表头的满偏电流，流过电阻箱的电流就大于表头的满偏电流，所以电阻箱的阻值略小于表头的内阻．(4)给表头串联一个电阻可以改装为电压表，改装后的电压表的内阻为R V＝U mI g＝40.2×10－3Ω＝2.0×104Ω＝20kΩ，则串联电阻的大小为20kΩ－300Ω＝19.7kΩ.例4某同学利用图甲所示电路测量量程为2.5V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99999.9Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，直流电源E(电动势3V)，开关1个，导线若干．实验步骤如下：①按电路原理图甲连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据图甲所示电路将图乙中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω.(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A ．100μA B ．250μA C ．500μA D ．1mA 答案(1)R 1(2)见解析图(3)2520(4)D解析(1)本实验为测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R 1可减小实验误差．(2)滑动变阻器为分压式接法，实物图连线如图所示．(3)电压表和电阻箱串联，两端电压分别为2.00V 和0.50V ，则R V ＝4R ＝2520Ω.(4)表头的满偏电流I g ＝U R V ＝2.52520A ≈1mA ，故选项D 正确．考向3等效替代法测电阻如图所示，先让待测电阻串联后接到电动势恒定的电源上，调节R 2，使电表指针指在适当位置读出电表示数；然后将电阻箱串联后接到同一电源上，保持R 2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数即等于待测电阻的阻值．例5如图所示的实验电路可以用来测量电阻，可供选用的实验器材如下：A ．待测电阻R x (阻值约为55Ω)B ．定值电阻R 0(阻值为16Ω)C ．电压表V 1(0～3V ，内阻很大，可看成理想电压表)D ．电压表V 2(0～15V ，内阻很大，可看成理想电压表)E ．滑动变阻器R 1(5Ω，2A)F ．滑动变阻器R 2(50Ω，2A)G ．蓄电池(电动势4.0V ，内阻忽略不计)H ．单刀双掷开关、导线等(1)要完成本实验且较准确进行测量，电压表应该选用________，滑动变阻器应该选用________．(填器材前面的序号)(2)实验步骤如下：①按照电路图连接实验器材，单刀双掷开关空置，把滑动变阻器触头滑到最左端．②将单刀双掷开关掷于“1”，调节滑动变阻器触头，使得电压表读数为2.8V③将单刀双掷开关掷于“2”，________(填“向左滑动”“向右滑动”或“不再滑动”)滑动变阻器触头，观察并记录电压表读数为1.6V.(3)根据实验数据，被测电阻的测量值R x ＝________Ω.(4)由于蓄电池内阻r 的存在，R x 测量值将________真实值(填“大于”“小于”或“等于”)．答案(1)C F(2)不再滑动(3)56(4)等于解析(1)由于电动势为4.0V,15V 量程的电压表量程太大，因此选用量程为3V 的电压表；最大阻值为5Ω的滑动变阻器会使得被测电阻两端的电压超过3V 的电压表量程，因此不能选用，只能选用最大阻值为50Ω的滑动变阻器．(2)根据实验原理，滑动变阻器的阻值R 是不能改变的，否则就不能解出R x 的值．(3)根据闭合电路的欧姆定律，单刀双掷开关掷于“1”的位置时U x R x ＝E －U x R，即R R x ＝37单刀双掷开关掷于“2”的位置时U 0R 0＝E －U 0R即R 0R ＝23，联立解得R x ＝56Ω(4)蓄电池的内电阻r 与滑动变阻器电阻可当作一个整体，则r 的存在不影响R x 的值．考向4电桥法测电阻(1)操作：如图甲所示，实验中调节电阻箱R 3，使灵敏电流计G 的示数为0.(2)原理：当I G ＝0时，有U AB ＝0，则U R 1＝U R 3，U R 2＝U Rx ；电路可以等效为如图乙所示．根据欧姆定律有U R 1R 1＝U R 2R 2，U R 1R 3＝U R 2R x ，由以上两式解得R 1R x ＝R 2R 3或R 1R 2＝R 3R x，这就是电桥平衡的条件，由该平衡条件可求出被测电阻R x 的阻值．例6某同学利用如图(a)所示的电路测量一微安表(量程为100μA ，内阻大约为2500Ω)的内阻．可使用的器材有：两个滑动变阻器R 1、R 2(其中一个阻值为20Ω，另一个阻值为2000Ω)；电阻箱R z (最大阻值为99999.9Ω)；电源E (电动势约为1.5V)；开关S 1和S 2.C 、D 分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R 1的阻值为________Ω(填“20”或“2000”)．②为了保护微安表，开始时将R 1的滑片C 滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R 2的滑片D 置于中间位置附近．③将电阻箱R z 的阻值置于2500.0Ω，接通S 1.将R 1的滑片置于适当位置，再反复调节R 2的滑片D 的位置，最终使得接通S 2前后，微安表的示数保持不变，这说明S 2接通前B 与D 所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z 和微安表位置对调，其他条件保持不变，发现将R z 的阻值置于2601.0Ω时，在接通S 2前后，微安表的示数也保持不变．待测微安表的内阻为______Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：_______________________________________.答案(1)见解析图(2)①20②左③相等④2550(3)调节R 1上的分压，尽可能使微安表接近满量程解析(1)实物连线如图所示：(2)①滑动变阻器R 1采用分压式接法，为了方便调节要选择阻值较小的滑动变阻器，故R 1的阻值为20Ω；②为了保护微安表，开始时将R 1的滑片C 滑到滑动变阻器的左端对应的位置；③将电阻箱R z 的阻值置于2500.0Ω，接通S 1；将R 1的滑片置于适当位置，再反复调节R 2的滑片D 的位置；最终使得接通S 2前后，微安表的示数保持不变，这说明S 2接通后在BD 中无电流流过，可知B 与D 所在位置的电势相等；④设滑片D 两侧电阻分别为R 21和R 22，由B 与D 所在位置的电势相等可知，R z1R 21＝RμA R 22；同理，当R z 和微安表对调时，仍有R μA R 21＝Rz2R 22；联立两式解得，R μA ＝R z1R z2＝2500.0×2601.0Ω＝2550Ω(3)为了提高测量精度，应调节R 1上的分压，尽可能使微安表接近满量程．题型二定值电阻在电学实验中的应用定值电阻在电路中的主要作用(1)保护作用：保护电表，保护电源．(2)测量作用：已知电压的定值电阻相当于电流表，已知电流的定值电阻相当于电压表，主要有如图所示两种情况：图甲中流过电压表V 2的电流：I 2＝U 1－U 2R；图乙中电流表A 2两端的电压U 2＝(I 1－I 2)R ；(3)扩大作用：测量电路中用来扩大电表量程；当待测电阻过小时，可串联定值电阻用来扩大待测量．例7某兴趣小组要精确测量一只电流表G(量程为2mA 、内阻约为100Ω)的内阻．实验室中可供选择的器材有：电流表A 1：量程为6mA ，内阻约为200Ω；电流表A 2：量程为0.6A ，内阻约为0.1Ω；定值电阻R 1：阻值为10Ω；定值电阻R 2：阻值为60Ω；滑动变阻器R 3：最大电阻20Ω，额定电流1.5A ；直流电源：电动势1.5V ，内阻0.5Ω；开关，导线若干．(1)为了精确测量电流表G 的内阻，应选择的电流表为________，定值电阻为________；(均填写器材的符号)(2)在虚线框中画出实验电路图；(3)按照电路进行实验，测得电流表A 的示数为I 1，电流表G 的示数为I 2，则电流表G 的内阻的表达式为r g ＝________.答案(1)A 1R 2(2)见解析图(3)(I 1－I 2)R 2I 2解析(1)电流表G 的量程为2mA ，电流表应选择量程与其最接近的A 1.由于实验中未提供电压表，则需要在G 两端并联定值电阻从而间接获取电压信息，当G 满偏时，为了使A 1不超过量程，通过定值电阻的电流需满足I ≤4mA则定值电阻的阻值需满足R ＝r g I g I≥50Ω所以定值电阻应选择R 2.(2)由于电流表A 1的内阻约200Ω，且G 和R 2的并联等效电阻约为37.5Ω，二者之和相对滑动变阻器的最大阻值而言较大，所以为了便于控制，滑动变阻器应采用分压式接法，如图所示．(3)根据欧姆定律可得r g＝(I1－I2)R2.I2课时精练1．为了测量一微安表头A的内阻，某同学设计了如图所示的电路．图中A0是标准微安表，R0和R N分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀单掷开关，E是电池．完成下列实验步骤中的填空：(1)将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时________的读数I；(2)然后将S拨向接点2，调节________，使__________，记下此时R N的读数；(3)多次重复上述过程，计算R N读数的________，此即为待测微安表头内阻的测量值．答案(1)R0A0(2)R N A0的读数仍为I(3)平均值2．要测量电压表V1的内阻R V1，已知其最大量程为3V，内阻约3kΩ.实验室提供的器材有：电流表A，量程0～0.6A，内阻约为0.1Ω电压表V2，量程0～5V，内阻约为5kΩ定值电阻R1，阻值为20Ω定值电阻R2，阻值为2kΩ滑动变阻器R3，最大阻值100Ω，额定电流1.5A电源E，电动势6V，内阻约为0.5Ω开关S一个，导线若干．(1)某同学设想按图甲所示电路进行测量，读出电压表V 1和电流表A 的示数后，用欧姆定律计算出R V1.该方案实际上__________(填“可行”或“不可行”)，最主要的原因是_________．(2)另一同学按如图乙所示的实物电路来测量电压表V 1的内阻R V1.①图中R 0应选__________．(选填“R 1”或“R 2”)②在虚线方框内画出该实验电路图．③接通电路后，调整滑动变阻器的滑动触头在适当的位置，此时电压表V 1的读数为U 1，电压表V 2的读数为U 2，定值电阻的阻值为R 0，则电压表V 1的内阻R V1的表达式为R V1＝________.答案(1)不可行电流表量程太大(2)①R 2②见解析图③U 1U 2－U 1R 0解析(1)该方案不可行，因为电流表量程太大，结合电路图与电源电动势及电压表内阻可知流经电流表的电流值太小，从而导致误差太大；(2)①因V 2的最大量程为5V ，V 1的最大量程为3V ，则定值电阻的阻值应该与V 1的内阻相当，故选R 2；②结合实物图，画出电路图如图所示；③由电路可知R V1＝U 1U 2－U 1R 0＝U 1U 2－U 1R 0.3．(2023·广东珠海市模拟)某同学利用图甲所示电路测量一表头的电阻．供选用的器材如下：A．待测表头G1(内阻r1约为300Ω，量程为5.0mA)；B．灵敏电流表G2(内阻r2＝300Ω，量程为1.0mA)；C．定值电阻R(R＝1200Ω)；D．滑动变阻器R1(最大阻值为10Ω)；E．滑动变阻器R2(最大阻值为1000Ω)；F．电源E(电动势E＝1.5V，内阻不计)；G．开关S，导线若干．(1)请根据图甲所示电路将图乙的实物图补充完整．(2)滑动变阻器应选________(填“R1”或“R2”)．开关S闭合前，滑动变阻器的滑片P应滑动至________(填“a”或“b”)端．(3)该同学接入定值电阻R的主要目的是__________________．(4)实验中某次待测表头G1的示数如图丙所示，示数为________mA.(5)该同学多次移动滑片P，记录相应的G1、G2示数I1、I2；以I1为纵坐标I2为横坐标，作出相应图线．测得图线的斜率k＝4.8，则待测表头内阻r1＝________Ω.答案(1)见解析图(2)R1b(3)保护G2，使两表均能达到接近满偏(4)3.40(3.38、3.39均可)(5)312.5解析(1)实物连线，如图所示：(2)滑动变阻器采用分压接法，为方便实验操作，应选择最大阻值较小的滑动变阻器R1，为保护电路，闭合开关前滑片要置于分压电路分压为零的位置，即滑动变阻器要移到b端；(3)由于两电流表的内阻相当，但满偏电流相差很大，所以为了使指针偏角相差不大，要接入定值电阻R，其作用是保护G2，使两表均能接近满偏；(4)从题图丙中读出电流为3.40mA；(5)根据欧姆定律和并联电路电压相等的关系有：I 1r 1＝I 2(r 2＋R )，那么I 1＝(r 2r 1＋R r 1)I 2，结合题意图像的斜率k ＝r 2＋R r 1，所以r 1＝r 2＋R k ＝300＋12004.8Ω＝312.5Ω.4．(2023·广东茂名市五校联盟联考)某同学在测两节干电池串联时的电动势和内阻时所用的器材如下：A ．两节干电池：总电动势约为3V ，总内阻约为0.5Ω；B ．电压表V ：量程为3V ，内阻为几千欧；C ．电流表A ：量程为100mA ，内阻为4.5Ω；D ．定值电阻R 0：阻值为0.5Ω；E ．滑动变阻器R ：0～20Ω；F ．开关，导线若干．(1)该同学设计出如图甲所示的电路图，根据电路图用笔画线在图乙中将实物图连接完整．(2)实验中，该小组闭合开关，调节滑动变阻器，多次测量得出多组电压表的示数U 和电流表A 的示数I ，通过描点画出电源的U －I 图像如图丙所示，这两节干电池的总电动势E ＝________V(结果保留三位有效数字)，总内阻r ＝________Ω(结果保留两位有效数字)．(3)电流表的内阻对两节干电池总电动势的测量结果________(填“有”或“没有”)影响．答案(1)见解析图(2)2.95(2.94也可)0.50(0.49也可)(3)没有解析(1)实物图如图所示(2)改装后电流表的量程为1A ，内阻R A ＝0.45Ω，由闭合电路的欧姆定律得E ＝U ＋(I ＋Ir A R 0)(R A ＋r )则有U ＝E －(I ＋Ir A R 0)(R A ＋r )＝E －I (1＋r A R 0)(R A ＋r )故U －I 图像与纵轴的交点为两节干电池的总电动势E ＝2.95VU －I 图像斜率的绝对值等于10(R A ＋r )，故(R A ＋r )＝0.95Ω解得r ＝0.50Ω.(3)当电流表的示数为0时，外电压等于两节干电池的总电动势，故电动势没有系统误差，所以电流表的内阻对两节干电池总电动势的测量结果没有影响．5．某小组用惠斯通电桥测量电阻R x 的阻值：方案一：如图(a)所示，先闭合开关S ，然后调整电阻箱R 2的阻值，使开关S 0闭合时，电流表G 的示数为零．已知定值电阻R 1、R 3的阻值，即可求得电阻R x 的阻值．(1)实验中对电流表G 的选择，下列说法正确的是________．A ．电流表的零刻度在表盘左侧B ．电流表的零刻度在表盘中央C ．电流表的灵敏度高，无需准确读出电流的大小D ．电流表的灵敏度高，且能准确读出电流的大小(2)若实验中未接入电流表G ，而其他电路均已连接完好，调节电阻箱R 2，当R 2R x >R 1R 3，则B 、D 两点的电势的关系满足φB ________(选填“>”“<”或“＝”)φD .方案二：在方案一的基础上，用一段粗细均匀的电阻丝替代R 1、R 3，将电阻箱R 2换成定值电阻R ，如图(b)所示．(3)闭合开关S ，调整触头D 的位置，使按下触头D 时，电流表G 的示数为零．已知定值电阻R 的阻值，用刻度尺测量出l 1、l 2，则电阻R x ＝________.(用已知量和测得量表示)(4)为消除因电阻丝的粗细不均匀而带来的误差，将图(b)中的定值电阻R 换成电阻箱，并且按照(3)中操作时，电阻箱的读数记为R 4；然后将电阻箱与R x 交换位置，保持触头D 的位置不变，调节电阻箱，重新使电流表G 的示数为零，此时电阻箱的读数记为R 5，则电阻R x ＝________.(用电阻箱的读数表示)答案(1)BC (2)<(3)l 2l 1R (4)R 4R 5解析(1)电流表G 零刻度线在中央时，可以判断电流的流向，判断B 和D 两点电势的高低，所以要求电流表G 的零刻度在表盘中央，所以B 正确，A 错误；根据电流表中表针摆动的方向便可判断B 和D 两点电势的高低，进而进行调节，无需准确读出电流的大小，所以C 正确，D 错误．(2)当没有接电流表G 时，R 2与R x 串联，R 1与R 3串联，然后R 2、R x 和R 1、R 3再并联，则I 1R 2＋I 1R x ＝U AB ＋U BC ＝U AC ，I 2R 1＋I 2R 3＝U AD ＋U DC ＝U AC ，整理可得R 2R x ＝U AB U BC ＝U AC U BC －1，R 1R 3＝U ADU DC＝U AC U DC －1.所以，当R 2R x >R 1R 3时，U BC <U DC ，即φB <φD .(3)闭合开关S 后，调整触头D 的位置，使按下触头D 时，电流表G 示数为零，说明φB ＝φD ，则U AB ＝U AD ，U BC ＝U DC ，同时R 与R x 电流相同，均匀电阻丝电流相同，设电阻丝单位长度的电阻为R 0，则U AB R ＝U BC R x ，U AD R 0l 1＝U DC R 0l 2，整理得R R x ＝l 1l 2，得R x ＝l 2l 1R .(4)l 1和l 2的电阻记为R 0l 1和R 0l 2，则R 4R x ＝R 0l 1R 0l 2，R x R 5＝R 0l 1R 0l 2，联立得R x ＝R 4R 5.。

图13-1 图13-2 图13-3高三物理复习教案第十三讲 电学实验祁东一中 撰稿 陈晓建 审查 李秋香一、 考点梳理 1、电学实验命题走向：①给定条件,进行实验设计;②给定测量数据,选择处理方法;③给定原理器材,设计实验方案;④给出实验过程情景,判断过程方法的合理性。

2、围绕中学物理实验的设计原理、控制误差、处理数据三个环节，主要涉及以下一些方法：设计实验原理用到的方法有①控制变量法；②近似替代法；③等效替代法；④模拟法；⑤放大微小量的方法。

控制实验的方法有：①多次测量法；②累积法。

数据处理方法有：①逐差法；②图象法。

3、围绕电学实验的需要，提供电压的方法有①限流法；②分压法（题中常出现这样的字眼：要求电压从零开始调节，或是要求测量尽可能精确等）③变压器变压法（适用于交流电）。

4、电学实验通常以设计型实验方式考查，它源于课本又高于课本，要求将书本知识迁移到新的情景中，设计型实验的设计原则：①正确性；②安全性；③方便性；④精确性。

二、热身训练1．按照有效数字规则读出下列电表的测量值．⑴ ⑵接0~3V 量程时读数为_______V ． 接0~3A 量程时读数为_______A ． 接0~15V 量程时读数为______V ． 接0~0.6A 量程时读数 A ．2．在有些电学实验时,要用到零刻度在中央的灵敏电流表G 而且在使用前往往要求先判定通过该电流表的电流方向跟指针偏转方向的关系．这种电流表的量程一般都很小,一不小心就可能烧毁电表.如图,现在有一只这样的灵敏电流表G ,一只干电池,一个阻值很大的电阻R 1和一只阻值很小的电阻R 2．⑴用笔画线作为导线,把以上元器件都连接在测试电路中． ⑵简述测试方法．0 1 2 3 0 5 10 15 V 0 0.2 0.40.6 0 1 2 3 A R 1 2图13-4 图13-6 图13-8图13-5三、讲练平台例１.电源的输出功率P 跟外电路的电阻R 有关．图13-4是研究它们的关系的实验电路。

电学实验专题复习公开课教案1. 引言电学实验是电学课程中不可或缺的一部分。

通过实验，学生能够直观地感受到电学理论在实际应用中的重要性，并且培养实验操作能力和科学研究思维。

为了帮助学生更好地复习电学实验相关知识，我们设计了这堂电学实验专题复习公开课。

本公开课旨在回顾电学实验的基本原理和实验操作技巧，激发学生的兴趣和学习动力。

以下将详细介绍本课程的教学目标、内容安排和教学策略。

2. 教学目标本公开课的教学目标主要有以下几个方面：2.1. 复习电学实验的基本概念和原理；2.2. 强化学生的实验操作技巧；2.3. 激发学生对实验科学的兴趣和热爱；2.4. 培养学生的科学研究思维和解决问题的能力。

3. 内容安排本公开课将按照以下顺序进行内容讲解和实验演示：3.1. 实验一：安全操作与实验装置介绍在这个环节，我们将重点介绍电学实验中的安全操作要求和实验装置的基本知识。

学生需要了解如何正确使用仪器、如何避免电击和火灾等意外情况，并熟悉实验室中常见的实验装置。

3.2. 实验二：电阻的测量方法在实验二中，我们将重点讲解电阻的测量方法。

通过不同的电桥实验，学生将了解如何准确测量不同类型电阻的值，并掌握相关的实验技巧。

3.3. 实验三：电流的测量方法实验三将重点介绍电流的测量方法。

学生将学习如何使用电流表和多用电表来测量直流和交流电路中的电流，并掌握正确的实验操作流程。

3.4. 实验四：电势差和电量的测量方法在实验四中，我们将讲解电势差和电量的测量方法。

学生将学习如何使用电压表和电量计来测量电路中的电势差和电量，并掌握相应的实验技巧。

3.5. 实验五：电路的组装和分析在实验五中，学生将通过实际的电路组装和实验操作，理解电路中各元件的连接方式和作用。

学生还将学习如何正确分析电路中的电流、电压和电阻等参数，并解决相关的问题。

4. 教学策略为了达到教学目标，我们将采用以下教学策略：4.1. 启发式教学法：通过提问和引导，激发学生的思考兴趣，培养学生的自主学习能力。

高中物理电学实验总复习教案讲义1.用描迹法画出电场中平面上的等势线2.描绘小电珠的伏安特性曲线3.测定金属的电阻率(同时练习使用螺旋测量器)4.把电流表改装为电压表5.用电流表和电压表测电池的电动势和内电阻6.用多用电表探索黑箱内的电学元件7.练习使用示波器8.传感器的简单应用复习目录1．用描迹法画出电场中平面上的等势线2．描绘小电珠的伏安特性曲线3．测定金属的电阻率（同时练习使用螺旋测量器）4．把电流表改装为电压表5．用电流表和电压表测电池的电动势和内电阻6．用多用电表探索黑箱内的电学元件7．练习使用示波器8．传感器的简单应用复习要求1．理解各实验的原理、实验目的及要求，了解材料、用具，掌握实验方法步骤；2．会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；3．能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。

复习重点：会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。

复习难点1、对电流表、电压表的读数规则认识模糊，导致读数的有效数字错误2、对滑动变阻器的限流、分压两种控制电路的原理把握不准，导致控制电路选用不当3、对实验测量电路、电学仪器的选用原则把握不准，导致电路、仪器选用错误4、对电学实验的重点内容“电阻的测量”方法无明确的归类，导致思路混乱5、对于创新型实验设计平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，替代法等）进行归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的方案。

受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利用，缺乏创新意识。

复习要点1、电流表、电压表的读数规则：电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。
