arm嵌入式主板 嵌入式工控主板 嵌入式主板 工控机主板 工控主板

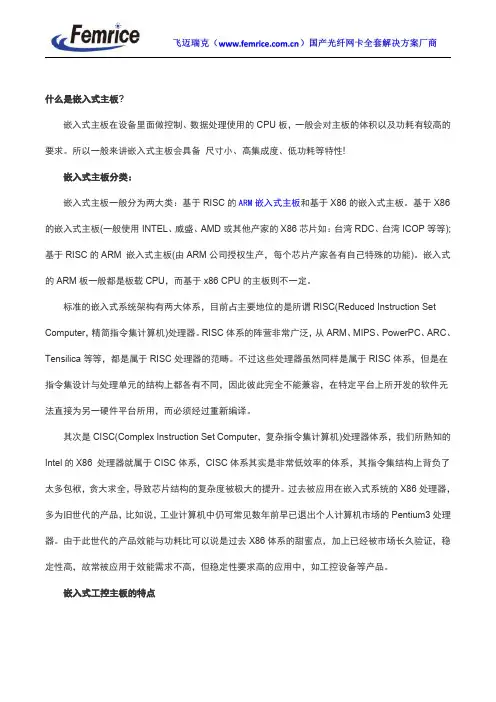

什么是嵌入式主板?嵌入式主板在设备里面做控制、数据处理使用的CPU板，一般会对主板的体积以及功耗有较高的要求。

所以一般来讲嵌入式主板会具备尺寸小、高集成度、低功耗等特性!嵌入式主板分类：嵌入式主板一般分为两大类：基于RISC的ARM嵌入式主板和基于X86的嵌入式主板。

基于X86的嵌入式主板(一般使用INTEL、威盛、AMD或其他产家的X86芯片如：台湾RDC、台湾ICOP等等);基于RISC的ARM嵌入式主板(由ARM公司授权生产，每个芯片产家各有自己特殊的功能)。

嵌入式的ARM板一般都是板载CPU，而基于x86CPU的主板则不一定。

标准的嵌入式系统架构有两大体系，目前占主要地位的是所谓RISC(Reduced Instruction Set Computer，精简指令集计算机)处理器。

RISC体系的阵营非常广泛，从ARM、MIPS、PowerPC、ARC、Tensilica等等，都是属于RISC处理器的范畴。

不过这些处理器虽然同样是属于RISC体系，但是在指令集设计与处理单元的结构上都各有不同，因此彼此完全不能兼容，在特定平台上所开发的软件无法直接为另一硬件平台所用，而必须经过重新编译。

其次是CISC(Complex Instruction Set Computer，复杂指令集计算机)处理器体系，我们所熟知的Intel的X86处理器就属于CISC体系，CISC体系其实是非常低效率的体系，其指令集结构上背负了太多包袱，贪大求全，导致芯片结构的复杂度被极大的提升。

过去被应用在嵌入式系统的X86处理器，多为旧世代的产品，比如说，工业计算机中仍可常见数年前早已退出个人计算机市场的Pentium3处理器。

由于此世代的产品效能与功耗比可以说是过去X86体系的甜蜜点，加上已经被市场长久验证，稳定性高，故常被应用于效能需求不高，但稳定性要求高的应用中，如工控设备等产品。

嵌入式工控主板的特点嵌入式主板具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

ARM嵌入式开发板介绍ARM嵌入式开发板是一种用于开发嵌入式系统的硬件平台。

它采用ARM架构的处理器作为核心，具有较高的性能和低功耗特性，被广泛应用于物联网、智能家居、工业自动化等领域。

本文将介绍ARM嵌入式开发板的概述、特点以及常见的应用案例。

概述ARM嵌入式开发板是一种集成了ARM处理器、存储器、各种接口和外围设备的单板计算机。

它通常采用模块化设计，可以根据需求进行扩展和定制。

ARM是一种低功耗且高效的处理器架构，广泛应用于移动设备、嵌入式系统和物联网等领域。

特点1. 强大的性能ARM嵌入式开发板采用ARM处理器，具有较高的运算能力和浮点计算性能。

它们通常采用多核心设计，可以同时运行多个任务，提高系统的并发处理能力。

2. 低功耗ARM架构的处理器采用了先进的微处理器设计技术，使得其功耗较低。

这对于嵌入式系统来说非常重要，因为嵌入式设备通常需要长时间运行，并且需要保持低功耗以延长电池寿命。

3. 丰富的接口和外围设备ARM嵌入式开发板通常集成了丰富的接口和外围设备，如GPIO、UART、SPI、I2C、USB等。

这些接口和设备可以方便地连接外部传感器、执行器、通信模块等，实现与外部环境的数据交互和控制。

4. 开放的软件生态系统由于ARM架构的广泛应用和开放的生态系统，开发者可以很容易地获取开源的操作系统（如Linux），以及丰富的开发工具和软件库。

这样可以大大加快开发周期，提高开发效率。

应用案例1. 物联网设备随着物联网的快速发展，ARM嵌入式开发板被广泛应用于物联网设备中。

它们可以集成各种传感器，如温度传感器、湿度传感器、光照传感器等，通过物联网协议与云端进行数据通信和控制。

2. 智能家居ARM嵌入式开发板也被广泛应用于智能家居领域。

通过连接各种传感器、执行器和家电设备，可以实现智能家居的自动化控制，提高生活便利性和能源利用效率。

3. 工业自动化ARM嵌入式开发板在工业自动化领域也有广泛应用。

X86的主板更好吧。

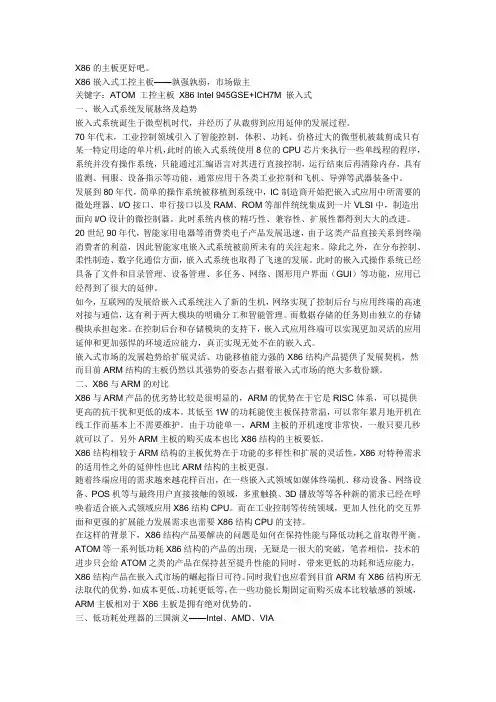

X86嵌入式工控主板——孰强孰弱，市场做主关键字：ATOM 工控主板X86 Intel 945GSE+ICH7M 嵌入式一、嵌入式系统发展脉络及趋势嵌入式系统诞生于微型机时代，并经历了从裁剪到应用延伸的发展过程。

70年代末，工业控制领域引入了智能控制，体积、功耗、价格过大的微型机被裁剪成只有某一特定用途的单片机，此时的嵌入式系统使用8位的CPU芯片来执行一些单线程的程序，系统并没有操作系统，只能通过汇编语言对其进行直接控制，运行结束后再清除内存，具有监测、伺服、设备指示等功能，通常应用于各类工业控制和飞机、导弹等武器装备中。

发展到80年代，简单的操作系统被移植到系统中，IC制造商开始把嵌入式应用中所需要的微处理器、I/O接口、串行接口以及RAM、ROM等部件统统集成到一片VLSI中，制造出面向I/O设计的微控制器。

此时系统内核的精巧性、兼容性、扩展性都得到大大的改进。

20世纪90年代，智能家用电器等消费类电子产品发展迅速，由于这类产品直接关系到终端消费者的利益，因此智能家电嵌入式系统被前所未有的关注起来。

除此之外，在分布控制、柔性制造、数字化通信方面，嵌入式系统也取得了飞速的发展。

此时的嵌入式操作系统已经具备了文件和目录管理、设备管理、多任务、网络、图形用户界面（GUI）等功能，应用已经得到了很大的延伸。

如今，互联网的发展给嵌入式系统注入了新的生机，网络实现了控制后台与应用终端的高速对接与通信，这有利于两大模块的明确分工和智能管理。

而数据存储的任务则由独立的存储模块承担起来。

在控制后台和存储模块的支持下，嵌入式应用终端可以实现更加灵活的应用延伸和更加强悍的环境适应能力，真正实现无处不在的嵌入式。

嵌入式市场的发展趋势给扩展灵活、功能移植能力强的X86结构产品提供了发展契机，然而目前ARM结构的主板仍然以其强势的姿态占据着嵌入式市场的绝大多数份额。

二、X86与ARM的对比X86与ARM产品的优劣势比较是很明显的，ARM的优势在于它是RISC体系，可以提供更高的抗干扰和更低的成本。

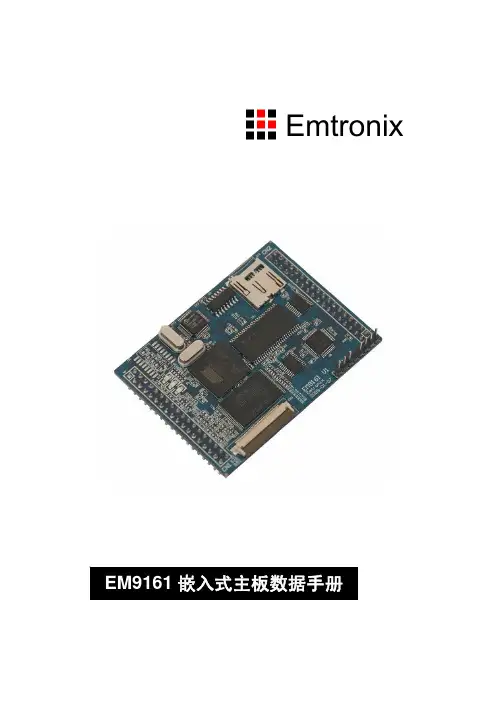

感谢您购买英创信息技术有限公司的产品：EM9161工控主板主板。

EM9161是一款面向工业自动化领域的高性价比嵌入式主板，其内核CPU为工业级品质的AT91SAM9261S，模块已预装正版Window CE5.0实时多任务操作系统，用户可直接使用Microsoft提供的著名免费软件开发工具eVC（+SP4）或微软的其他开发工具，在EM9161上直接开发应用程序。

英创公司针对EM9161提供了完整的接口低层驱动以及丰富的应用程序范例，用户可在此基础上方便、快速地开发出各种工控产品。

EM9161G是EM9161的增强型产品，其运行速度更快，各管脚功能与EM9161完全相同。

EM9161主要特点：●标准的Windows图形界面：EM9161带有工业标准的TFT彩色LCD及触摸屏接口，为客户提供高性能的人机界面。

●丰富的标准接口资源：作为一款高性能的嵌入式主板产品，EM9161带有多种标准接口，以满足不同应用需求。

这些接口包括：（1）以太网接口，支持标准WinSock以及基于WinSock的各类API；（2）4个标准异步串口；（3）2路USB HOST接口；（4）USB Device接口，支持ActiveSync方式对内部文件操作以及程序调试；（5）MicroSD卡接口，直接支持SD卡；（6）I2C总线；（7）32位GPIO；（8）CAN总线接口（可选）；（9）精简ISA扩展总线。

●强大的应用开发工具：EM9161预装了微软的Windows CE操作系统，Windows CE是当前市场上最流行的实时多任务操作系统之一，微软针对CE的应用开发推出一系列完善的开发工具，eVC就是其中的代表，eVC是基于Visual C/C++发展的嵌入式版本，且可免费获取。

英创公司为EM9161的所有接口编写符合CE标准的驱动程序，因此用户可直接调用标准Windows API来操作各个通讯接口。

此外用户可利用微软工具链中所提供的远程维护工具或ActiveSync来对EM9161运行的程序进行调试，以及后续的产品维护。

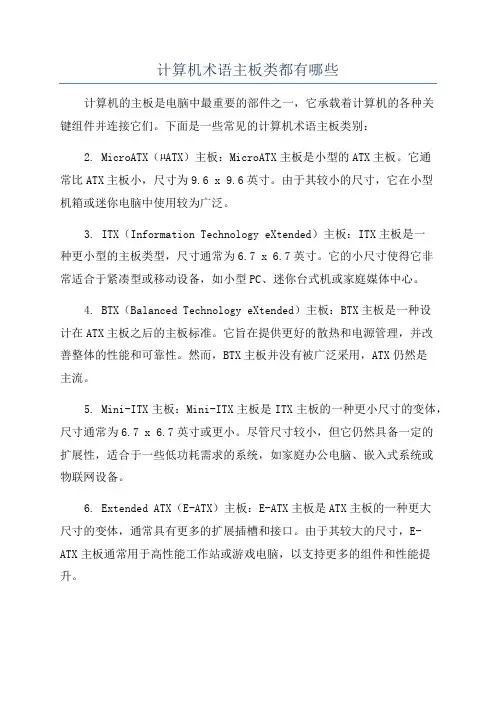

计算机术语主板类都有哪些计算机的主板是电脑中最重要的部件之一，它承载着计算机的各种关键组件并连接它们。

下面是一些常见的计算机术语主板类别：2. MicroATX（µATX）主板：MicroATX主板是小型的ATX主板。

它通常比ATX主板小，尺寸为9.6 x 9.6英寸。

由于其较小的尺寸，它在小型机箱或迷你电脑中使用较为广泛。

3. ITX（Information Technology eXtended）主板：ITX主板是一种更小型的主板类型，尺寸通常为6.7 x 6.7英寸。

它的小尺寸使得它非常适合于紧凑型或移动设备，如小型PC、迷你台式机或家庭媒体中心。

4. BTX（Balanced Technology eXtended）主板：BTX主板是一种设计在ATX主板之后的主板标准。

它旨在提供更好的散热和电源管理，并改善整体的性能和可靠性。

然而，BTX主板并没有被广泛采用，ATX仍然是主流。

5. Mini-ITX主板：Mini-ITX主板是ITX主板的一种更小尺寸的变体，尺寸通常为6.7 x 6.7英寸或更小。

尽管尺寸较小，但它仍然具备一定的扩展性，适合于一些低功耗需求的系统，如家庭办公电脑、嵌入式系统或物联网设备。

6. Extended ATX（E-ATX）主板：E-ATX主板是ATX主板的一种更大尺寸的变体，通常具有更多的扩展插槽和接口。

由于其较大的尺寸，E-ATX主板通常用于高性能工作站或游戏电脑，以支持更多的组件和性能提升。

7.uBTX主板：uBTX主板是BTX主板的一种更小尺寸的变体，尺寸通常为10.5x10.2英寸。

它是一种针对低至中端市场的主板类型，具备较好的散热效果和电源管理。

8. FlexATX主板：FlexATX主板是一种小型化的ATX主板，尺寸通常为9 x 7.5英寸。

该主板类型适用于一些空间有限的系统，如小型迷你台式机、一些商用电脑或嵌入式系统。

除以上列举的主板类别外，还有一些其他的特殊主板类型，例如嵌入式主板、服务器主板、工控主板等，它们针对不同的应用场景和需求设计，具备特定的特征和功能。

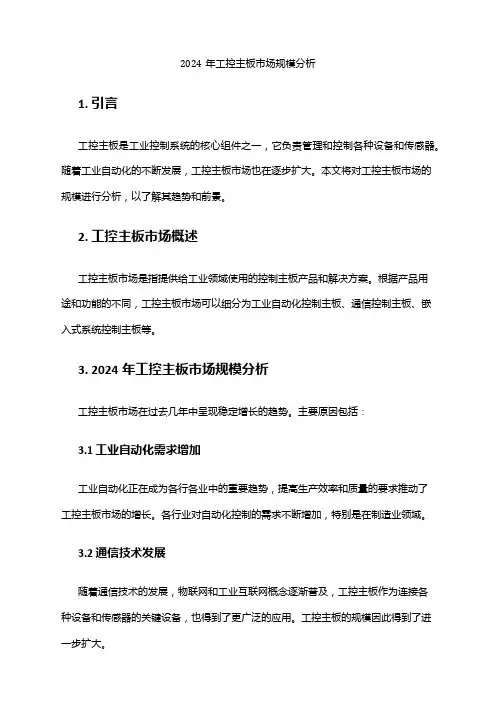

2024年工控主板市场规模分析1. 引言工控主板是工业控制系统的核心组件之一，它负责管理和控制各种设备和传感器。

随着工业自动化的不断发展，工控主板市场也在逐步扩大。

本文将对工控主板市场的规模进行分析，以了解其趋势和前景。

2. 工控主板市场概述工控主板市场是指提供给工业领域使用的控制主板产品和解决方案。

根据产品用途和功能的不同，工控主板市场可以细分为工业自动化控制主板、通信控制主板、嵌入式系统控制主板等。

3. 2024年工控主板市场规模分析工控主板市场在过去几年中呈现稳定增长的趋势。

主要原因包括：3.1 工业自动化需求增加工业自动化正在成为各行各业中的重要趋势，提高生产效率和质量的要求推动了工控主板市场的增长。

各行业对自动化控制的需求不断增加，特别是在制造业领域。

3.2 通信技术发展随着通信技术的发展，物联网和工业互联网概念逐渐普及，工控主板作为连接各种设备和传感器的关键设备，也得到了更广泛的应用。

工控主板的规模因此得到了进一步扩大。

3.3 技术进步带来成本下降随着制造技术和材料成本的降低，工控主板的制造成本也在逐渐下降，这使得更多的企业和行业可以承担工控主板产品的采购和应用。

3.4 云计算和大数据需求增加云计算和大数据等新兴技术正在快速发展，这些技术对工业控制系统提出了更高的要求。

工控主板作为连接和管理各种设备的核心，需要具备更强大的计算和数据处理能力。

因此，对高性能工控主板的需求也在逐渐增加。

4. 工控主板市场前景展望根据市场分析和趋势预测，工控主板市场的规模将继续扩大。

以下是工控主板市场前景的几个关键因素：4.1 制造业数字化转型制造业正面临数字化转型的挑战和机遇。

工控主板作为制造业数字化转型的核心组件之一，将在这一过程中发挥重要作用。

预计制造业的数字化转型将进一步推动工控主板市场的增长。

4.2 行业应用拓展工控主板不仅在传统工业自动化领域有广泛应用，还逐渐扩展到新兴行业，如智能城市、智能交通、智能能源等。

什么是ARM?什么是嵌入式系统？发布时间: 2008-11-19 来源:电力～电子设计网站作者: kapor 浏览: 2677随着ARM处理器的流行，为了使更多工程师了解ARM傅立叶撰写了系列开发文章，主要解决什么是ARM,ARM在产品项目中的开发流程，LINUX,WINCE,VXWORKS等操作系统在ARM处理器上的应用等内容。

希望对初学者有所帮助。

第一篇、嵌入式系统和ARM开发（傅立叶电子科技ARM技术研发部710065）1．嵌入式系统概述应该肯定地讲我们每一位都已经使用过嵌入式系统有关的产品，嵌入式系统已经深入到我们生活的每一个角落。

他所涉及的领域广泛到我们的想象力能及的任何地方。

嵌入式系统是相对桌面系统来讲的，凡是带有微处理器的专用软硬件系统都可以称为嵌入式系统。

作为系统核心的微处理器又包括三类：微控制器(MCU)、数字信号处理器(DSP)、嵌入式微处理器(MPU)。

嵌入式比较准确一个定义如下：系统以应用为中心、以计算机技术为基础、软件硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。

嵌入式系统的应用和组成嵌入式系统就是可精简计算机系统，现在一个ARM7的处理器比一个486还要快，可以挂很多设备并且价格很低。

嵌入式技术目的就是在不适宜用工控机的场合替代pc系统，而对于很多场合工控机的很多功能没有用处而用户必须要付出成本，嵌入式系统解决了这个问题，兼顾功能而又节省成本把不需要的设备裁减掉。

嵌入式系统无处不在，他的核心是处理器。

包括单片机也是嵌入式处理器的一种，在实际应用中不同等级的处理器应用方向也不同。

嵌入式微处理器的应用对比表：为什么要用位处理器？随着电子设备日新月异的发展，电子设备功能越来越完备，无论军品、工业品还是民品设计理念都越来越人性化。

很简单的讲，您家里空调、电视、DVD每样设备都单独使用一台遥控器，我们是否能够把他们几合一呢？岂不是更加方便？管理这么一堆设备从软件上来讲肯定是复杂的多了，从硬件方面当然也需要功能更加强大、功耗极低、价格更廉价的处理器来支持，32位的ARM处理器能够轻松完成以上需求。

ARM8060嵌入式主板说明书北京阿尔泰科技发展有限公司Beijing Art Technology Development Co.,Ltd.！安全须知电气方面安全性为避免可能的电击造成严重损害，在移动主板之前，请先将主板的电源切断。

当您要加入硬件设备到系统中或者要移除系统中的硬件设备时，请务必先连接该设备的信号线，然后再连接电源线。

请确定电源的电压设置已调整到所规定的电压标准值。

操作方面的安全性在您安装主板以及加入硬件设备之前，请务必详细阅读本手册所提供的相关信息。

在使用本产品之前，请确定所有的排线、电源线都正确地连接好。

若您发现有任何重大的瑕疵，请尽快联系我们或您的经销商。

为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其它零件收好，不要遗留在主板上。

灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。

当操作系统启动过程中，请勿断电，为避免损坏主板芯片系统运行过程中，防止静电，最好不要用手接触主板若在本产品使用上有任何的技术性问题，请和我们的技术支持人员联系。

目录目录 (2)1．产品简介 (3)1.1产品概述 (3)1.2 产品特点 .................................................................................................................. 错误！未定义书签。

2产品特性 (11)2.1跳线说明 (11)2.2 外围设备接口连接 (11)2.3 软件特性 ................................................................................................................ 错误！未定义书签。

3．电气参数及机械特性 (18)附录A 订购信息 (19)附录B 应用程序开发环境 (19)1．产品简介1.1产品概述ARM8060是北京阿尔泰科技发展有限公司基于Atmel公司ARM926EJ-S内核的AT91SAM9261处理器，结合PC104总线规范设计的一款具有极高性价比、结构和尺寸极其紧凑并且功耗极低的工业级嵌入式主板，其上运行嵌入式Linux 或WinCE操作系统，可以处理多种计算任务。

嵌入式工控主板和PC主板有何区别?工控主板在电力行业有哪些应用一、嵌入式工控主板和PC主板有何区别嵌入式工控机的特点是耐湿、耐高温、对环境适应性强。

可以用于各种设计和工业应用。

相应的稳定性，相对低事故率、相对高稳定性、相对低故障率等特点，工业控制主板适用于-40度到90度的运行，温度范围和湿度比也可以在0- 95%之间。

它还具有很强的自辐射控制能力，非常适合在金属粉尘或普通粉尘的工作条件下正常工作!为了了解嵌入式工业控制器与嵌入式计算机主板的区别，需要从不同的方面来进行分析。

首先，工控主板和普通PC主板之间最大的区别就是工业主板上有很多的PCI插槽，其中有一些是ISA插槽。

PC板通常是不这样做的。

工业控住主板没有显卡。

在计算机主板上有一个PCI-E图形插槽。

除了嵌入式工业控制主板所使用的柔性中央处理器外，其他中央处理器都是相似的。

在功能方面，工业控制主板具有特定的要求和特定的功能。

通过工业主板的特殊设计，能够看出它可以在发生崩溃等异常情况时自动重启，防止电涌等功能。

环境的稳定性非常高。

普通主板是大众需求的，具有多种功能。

稳定性方面:工控注重稳定性，无故障;普通主板的性能令人眼花缭乱，稳定性不如工控主板。

散热解决方案:工控主板注重散热效率，普通主板注重外观;工控是一种特殊需求，所以数量小，价格高。

普通主板通常是基于价格的。

嵌入式工业主板能够在工业中使用就是因为它相对比稳定。

工业控制板主要适用于工业控制设备、GPS等一些精密数据的产生。

用户可以根据自己需要选择适合自己的想要用的主板，但是工控主板是有助于降低个人成本、增加技术效益的。

增加效益和降低人工成本，相对价格是比较高的。

随着经济趋势的不断改变，不管是嵌入式工业控制还是计算机PC主板，在不同的行业和领域当中都发挥着自己独特的优势。

二、工控主板在电力行业有哪些应用随着计算机信息技术在电力行业越来越广泛的应用，电力监控系统朝着越来越智能化、网络化、自动化的方向大步发展，供配电产业的发展及可靠性对国民经济的发展起着重要作用。

arm工控板用途
ARM工控板是一种基于ARM架构的工业控制主板，具有以下用途：
1. 数据采集和控制：ARM工控板通常配备多种传感器接口和输入输出接口，可以实时采集各种物理量（如温度、压力、流量等）和电气量（如电流、电压、脉冲等）的数据，并进行控制和调节。

2. 实时监控和显示：ARM工控板配备高性能的显示屏幕和输入输出设备，
可以实现实时监控和显示生产过程中的各种参数和数据，同时可以与用户的交互和操作。

3. 智能控制和优化：ARM工控板可以通过各种算法和模型，实现智能控制
和优化生产过程，提高生产效率和产品质量。

4. 数据传输和通信：ARM工控板通常配备多种通信接口，如串口、以太网口、USB等，可以实现数据的传输和通信，方便与各种设备和系统的连接和集成。

5. 恶劣环境适应：ARM工控板通常采用高稳定性和高可靠性的硬件和工业
级器件，能够适应各种恶劣环境的影响，如高温、高湿、震动、腐蚀等。

总之，ARM工控板是一种功能强大的工业控制主板，广泛应用于各种工业
控制领域，为工业自动化提供了强有力的支持。

工控机主板及ARM工控主板的区别
工控机主板及ARM工控主板都属于工业主板范畴，其与一般主板拥有本质区分，下面就分析一下工控机主板及ARM工控主板核心要素分析，以便大家在进行工业主板选型的时候有所区分。

工控机主板及ARM工控主板的区分如下：
1、工业主板与一般主板主要的区分在于：尺寸规格、扩展槽的支持、使用环境、生命周期、牢靠性、爱护功能、工作温度等方面。

2、工业级主板常在恶劣环境下工作(工作时间长、气候恶劣、潮湿、振动、多尘、辐射、高温等等)，而这些环境下商业主板无法胜任，当今商业主板大部分运行在安定的环境下(工作时间短、室内、常温)
3、由于一般商业级主板的市场定位，其产品一般只会做电子产品需要的CCC认证，长城认证，民用级的电磁兼容认证。

工业级主板由于其针对的是工业市场，所以出于牢靠度的需求，在每一款主板在上市前都会做CE EMC，FCC，QA realbility，CCC，震惊，落下等工业级要求测试认证。

4、一般的商用主板基本只能使用在5度~38度之间的外环境之中，是相当之娇气的。

工业级主板可以在0度~60度之间稳定的工作，甚至某些工业主板采纳宽温设计，温度范围可达-20度~70度。

1。

嵌入式X86主板与arm主板的区别基于嵌入式ARM工控主板相对于X86工控主板的优点：(1)、功耗：这是ARM主板最大的优点之一，一般的VIA的X86主板，功耗都在40W 左右或者以上，而ARM主板的功耗极低，EICB系列主板功耗整体也只有1W左右。

(2)、发热：ARM主板不会发热，主板温度一般是常温，因此可以一直常年累月开机在线工作，不会出现任何问题。

而X86主板CPU必须配风扇而且不能长期工作，否则主板产生的温度会让主板整体性能寿命降低。

风扇的工作寿命也会影响主板的寿命。

(3)、开机时间：ARM主板的开机速度非常快，一般只有几秒就可以了，而X86需要开机一段时间，Windows系统才会起来。

(4)、性能：目前来看，ARM主板的性能已经越来越接近X86主板，甚至在某些方面超过了它。

从视频多媒体、数据通信等几个方面，基本和X86类似。

(5)、工作时间和环境：ARM主板不受时间限制，可以一直开机工作，无须人员去维护，而且在调电情况下，只要来电，那么就会自动启动，无须人员去开机或者关机，而X86主板却要人员维护，而且不能长期工作，否则会让主板寿命大大降低。

环境：ARM主板一般都是工业极，不受环境影响，最低温度可以在-20摄氏度左右，最高温度可以在70摄氏度左右，而X86一般都不行。

(6)、数据安全性：ARM主板都采用高度集成方式，数据一般都放在Flash内部，都是二进制格式，外部无法直接拷贝内部数据。

而且最大的优点是：目前ARM主板的系统都是WinCE系统或者Linux系统，不会受病毒感染，客户无须担心病毒感染而导致数据泄漏，尤其是一些对于数据安全性要求很高的场所。

ARM主板非常适合而X86刚好相反，由于都采用了Windows XP、2000等常用系统，而且采用了DOM盘或者硬盘，因此数据很容易被病毒感染或者被人偷取，因此安全性无法相比。

(7)、主板安全性：ARM主板的内存以及所有芯片都采取了贴片方式，因此在周围环境震动情况下，不会松动，而X86是采用了直插方式，比如内存条和DOM盘等，因此一旦时间长久，就会出现松动情况从而影响系统运行。

工控机的主要结构有哪些？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.主要结构1、全钢机箱IPC的全钢机箱是按标准设计的，抗冲击、抗振动、抗电磁干扰，内部可安装同PC-bus 兼容的无源底板。

工控机箱分类：IPC（Industry Personal Computer）简称工控机，或者硬盘录像机，DVR（digital video recording）。

工控电脑是在恶劣的环境下使用，对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。

因此在设计和选择工控机平台的时候，考虑的更多的是机构的设计，然后才是对性能等的考虑。

如中昌的工控基本没有这些保护.工控机箱分类：（一）高度一般分1U（44MM*430MM*XX），2U（88*430*XX），3U，4U （176MM*430MM * XX），5U，6U，7U，8U等，一个1U的高度是44MM，其他高度依次类推；（二）长度：国际标准的长度有两种450MM与505MM，根据客户的具体要求还可以扩分其他长度，比如：480MM，500MM，520MM，530MM，600MM等；其中450MM~~520MM的尺寸机箱占市场需求的90%以上；加长型机箱的作用主要是有以下3个：一个是安装双CPU至强12”* 13”的主板，必须要520MM的长度才能安装这样的大板；另外一个是安装工业CPU长卡或者是300MM长的视频卡等需要足够的扩展空间；最后一个是散热空间的考虑，由于有些监控用户需要安装多路视频卡与多个硬盘，比如64路，128路等，10个硬盘就需要很好的散热效果；（三）卧式与壁挂式壁挂式：此外，由于某些设备制造商需要把控制中心（IPC）放置在其设备之中。

基于ARM的嵌入式工业控制系统设计嵌入式工业控制系统是一种基于ARM（Advanced RISC Machines）的嵌入式系统，用于监控和控制工业过程。

ARM是一种精简指令集（RISC）微处理器架构，通常用于低功耗低成本的嵌入式系统。

嵌入式工业控制系统通常用于监控和控制工厂、机械设备、物流系统等工业过程。

它们可以采集传感器数据，执行实时控制算法，并与其他设备进行通信。

这些系统通常需要高可靠性、实时响应和低功耗。

ARM架构在嵌入式系统中非常受欢迎，因为它具有以下优点：1.低功耗：ARM处理器在功耗方面表现出色，这对于嵌入式系统而言非常重要，因为它们通常需要长时间运行，并且需要尽量减少能源消耗。

2.高性能：尽管ARM处理器相对较小，但它们可以提供出色的性能。

ARM的指令集是精简的，可以执行高效的算法，并且具有高速缓存和优化的流水线架构，这使得ARM处理器在嵌入式系统中的性能表现出色。

3.易于集成：ARM处理器具有可扩展性，可以很容易地与其他硬件组件集成。

这对于嵌入式系统设计来说非常重要，因为工业控制系统通常需要与传感器、执行器、通信模块等多个硬件组件进行集成。

4. 开发工具和生态系统：ARM有着丰富的软件开发工具和生态系统支持。

开发人员可以使用许多成熟的开发工具和操作系统，如Keil、IAR 等，来开发ARM嵌入式系统。

在设计嵌入式工业控制系统时，需要考虑以下关键因素：1.系统架构：选择适当的ARM芯片和硬件平台。

根据应用需求选择适当的处理器型号、内存容量、通信接口等。

2. 实时性：工业控制系统通常需要实时响应，因此需要合适的实时操作系统（RTOS）来确保任务的及时执行。

一些流行的RTOS包括uC/OS-II、FreeRTOS等。

3. 通信接口：工业控制系统常需要与其他设备进行通信，例如传感器、执行器、PLC等。

选择适当的通信接口，如UART、SPI、I2C、Ethernet等，并使用相应的通信协议来实现数据交换。
