PWM恒流源驱动电路

PWM控制芯片SG3525功能简介

1.1 PWM控制芯片SG3525功能简介

随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。SG3525是用于驱动N沟道功率MOSFET。其产品一推出就受到广泛好评。SG3525系列PWM控制器分军品、工业品、民品三个等级。下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介

其原理图如图4.13下：

1.Inv.input(引脚1)：误差放大器反向输入端。在闭环系统中，该引脚接反馈信号。在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。在闭环系统和开环系统中，该端接给定信号。根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。该端通常接一只5 的软启动电容。

4-20 ma电流环原理分析

最近接触到的传感器比较多，大多数接口信号为4-20ma的电流信号。于是查了一些资料，并不是太理想。以下是参考了一些网上的观点，结合自己的理解，写的东西。有不对的地方还请各位提出来，大家互相学习共同进步。

在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

一般传感器会把一个物理信号利用电桥等转化为与之对应的电信号，比如电压或电流。下面以一个恒流源电路来分析电压信号怎么产生与负载无关的电流信号，当然要产生4-20ma的电流信号，则把电压信号利用放大电路进行变换之后肯定是能做到的。如果传感器直接出来的是电流信号，则可以先变为电压信号，再经过信号调理电路肯定还能转换到4-20ma的电流信号。当然变换过程中的关系别人不需要知道。但是自己得知道，上学期在做测量PH值信号好离子浓度信号的电路时我就是把中间的关系一步一步推出来，这样才能知道4ma的电流对应的物理量是多上，20ma的信号对应的物理量是多上。废话太多了，下面看看这个恒流源电路吧

这个电路叫郝兰德电路，是典型的电压电流转换电路。其特点是负载电阻有一端接地(恒流源通常有这个要求)，而取样电阻两端均不接地。之所以能够实现这个要求，关键就是上面一个运放和电阻的匹配。上面一个运放显然是跟随器，其输入阻抗很高，可以看成开路，其输出阻抗很低，可以看成电压源，而电位与Rs右端相同。这样就避免了R2中电流对输出的影响(R2不从输出端取用电流)。利用运放的虚短和虚断可以退出加在RL两端的电压是 V*RL*R2/R1/RS,因此流过RL的电流IL为V/RS*R2/R1,与负载无关。

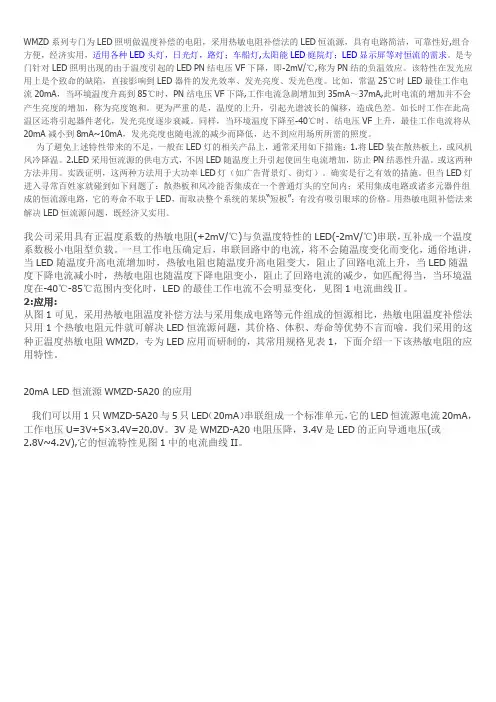

WMZD系列专门为LED照明做温度补偿的电阻，采用热敏电阻补偿法的LED恒流源，具有电路简洁，可靠性好,组合方便，经济实用，适用各种LED头灯，日光灯，路灯；车船灯,太阳能LED庭院灯；LED显示屏等对恒流的需求。是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降，即-2mV/℃,称为PN结的负温效应。该特性在发光应用上是个致命的缺陷，直接影响到LED器件的发光效率、发光亮度、发光色度。比如，常温25℃时LED最佳工作电流20mA，当环境温度升高到85℃时，PN结电压VF下降,工作电流急剧增加到35mA～37mA,此时电流的增加并不会产生亮度的增加，称为亮度饱和。更为严重的是，温度的上升，引起光谱波长的偏移，造成色差。如长时工作在此高温区还将引起器件老化，发光亮度逐步衰减。同样，当环境温度下降至-40℃时，结电压VF上升，最佳工作电流将从20mA减小到8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。

为了避免上述特性带来的不足，一般在LED灯的相关产品上，通常采用如下措施：1.将LED装在散热板上，或风机风冷降温。2.LED采用恒流源的供电方式，不因LED随温度上升引起使回生电流增加，防止PN结恶性升温。或这两种方法并用。实践证明，这两种方法用于大功率LED灯（如广告背景灯、街灯）。确实是行之有效的措施。但当LED灯进入寻常百姓家就碰到如下问题了：散热板和风冷能否集成在一个普通灯头的空间内；采用集成电路或诸多元器件组成的恒流源电路，它的寿命不取于LED，而取决整个系统的某块“短板”；有没有吸引眼球的价格。用热敏电阻补偿法来解决LED恒流源问题，既经济又实用。

我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联，互补成一个温度系数极小电阻型负载。一旦工作电压确定后，串联回路中的电流，将不会随温度变化而变化，通俗地讲，当LED随温度升高电流增加时，热敏电阻也随温度升高电阻变大，阻止了回路电流上升，当LED随温度下降电流减小时，热敏电阻也随温度下降电阻变小，阻止了回路电流的减少，如匹配得当，当环境温度在-40℃-85℃范围内变化时，LED的最佳工作电流不会明显变化，见图1电流曲线Ⅱ。

led驱动 典型电路

典型的LED驱动电路是使用恒流源或恒压源控制LED的电流和电压的，以下是一些常见的LED驱动电路：

1. 恒流源电路：这是最常见的LED驱动电路，通过控制电流源的输出电流来控制LED的亮度。恒流源电路通常包括一个恒流源和一个电流限制电阻。当LED的工作电压在一定范围内变化时，恒流源能够自动调整输出电流以保持恒定的亮度。

2. 恒压源电路：这种电路以恒定的电压驱动LED。通常使用电流限制电阻来限制电流，以保持LED的亮度稳定。恒压源电路适用于工作电流相对较高的LED。

3. PWM（脉宽调制）驱动电路：PWM驱动电路通过调制LED的驱动电流的占空比来控制亮度。这种电路通常使用一个PWM控制器和一个功率放大器。PWM信号的周期和占空比可根据需要调整，从而实现LED的亮度调节。

4. 高效驱动电路：这种电路通过使用转换器或升压技术来提高能效。常见的高效驱动电路包括开关电源、升压转换器和Boost/Buck转换器等。

这些是一些常见的LED驱动电路，具体的电路设计会根据应用需求和LED参数进行调整。
