自动温控仪使用说明

姚仪余姚市长江温度仪表厂

1浙江省余姚市长庆路9号XMT*-JK408型

多路智能温控仪表使用说明书

（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、概述XMT*-JK408型仪表是四路温度控制仪，可以同时配接4路传感器，传感器输入类

型可选，独立的自整定模式和PID参数，同时控制4路温度，整机控制性能精确可靠。二、技术指标1、输入类型（可选）：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）2、控制方式：二位式控制、PID控制3、继电器输出：继电器220V5A(阻性负载)4、固态继电器驱动信号：电流≥15mA电压≥9V5、测量精度：±0.5%F·S±1字，冷端补尝误差≤±2℃6、工作电源：AC85～242V50/60Hz功耗：小于5W7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合8、外型尺寸（mm）：160×80×110开孔尺寸：156×7696×96×110开孔尺寸：92×9272×72×110开孔尺寸：68×68三、面板说明

四、仪表接线姚仪

余姚市长江温度仪表厂

2浙江省余姚市长庆路9号***************************************E-mail:*************五、基本设置及操作1、一级菜单设置

按功能键（SET键）3秒，进入一级菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按◄（移位键）、▲、▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。2、二级菜单设置各通道参数分别按CH1、CH2、CH3、CH4三秒进入相对应的通道菜单项，可按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见下表：

温控仪oYcG6000说明书

◆ 功能特点

一，ON、OFF控制

设定参数“P”=0选择ON、OFF控制模式，设定滞后可避免振荡(出厂设定，HYS=1)

二、自整定

自整定自动地计算和设定存贮控制参数（PID），在自整定以前必须先设定输入范围（P-SL，P-SU，P-dp），

设定值（SV），报警设定（AL1，AL2），比例周期时间（TC）。

1、通过自整定计算出的P、I、D参数，即使电源关断保留。如果电源在自整定结束以前就关断，你必须重新启动自整定。

2、自整定期间为ON-OFF输出控制，依据不同过程，PV值可能发生很大的变化。因此不允许PV值有重大的变动时，不要用

自整定。另外，对要求快速响应的过程，如压力控制和流量控制时，不应使用自整定。

3、如果自整定在四个小时没有完成，怀疑自整定失败，在这种情况下，检查连线和诸如控制方式，输入类型等参数。

4、如果SV，输入类型（P-SL，P-SU，P-DP）或者过程条件有改变，则要重新进行自整定，如果控制算法选择模糊控制则

执行自整定。 5、当控制类型设定选择模糊控制时，也实施自整定。

6、当重新设定AT参数时，先设定参数为一次“0”，然后再设定此参数

三、自适应

1、在运行中改变设定值或外部干扰时，自动进行整定，使PID参数重新最优化。由于过程条件的频繁变化，PID参数要求重复地修改时，此功能是有用的。如果高可控制性很重要时，选择PID或者模糊控制算法和自适应控制。

2、下面情况下，不实施自适应：

待机模式期间 ON、OFF控制期间 自整定期间

斜坡、保温运行期间 输入出错期间 带双输出（“p-n1”≥4）

当P、I、D或AT手动设定时

3、下面情况下，自适应被取消：

当SV被改变时 当开始自适应9小时后，自适应不能完成

4、注意：

a、接通整个系统的电源，控制器应该和其它设备同一时间接通或者稍晚一点，否则自适应可能不会成功执行；

b、在自适应执行期间，不要改变设定值；

DC1040系列温控仪操作说明书

一、技术指标：

1、基本误差： ±0.5%F.S±1个字

2、冷端补偿误差： ≤±2.0℃

3、采样周期： 0.5秒

4、控制周期： 继电器输出时的控制周期为2～120秒可调，其它为2秒。

5、继电器触点输出： AC250V/5（阻性负载）或AC250V/0.3A(感性负载)

6、外型尺寸（mm）：96×96×95 开孔尺寸(mm)：92×92

7、电源： AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货

8、工作环境： 温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所

二、面板说明：

PV: 测量值显示窗

SP: 设定值显示窗

OUT1:第一组输出指示灯(绿色)

OUT2:第二组输出指示灯(绿色)

AT: 自动演算指示灯(绿色)

AL1: 第一组报警指示灯(红色)

AL2: 第二组报警指示灯(红色)

AL3: 第三组报警指示灯(红色)

MAN:输出百分比手动调整时,MAN灯会亮(绿色)

PRO: 程序执行中(Program) (绿色) 只适用于PTB型号

SET: 设定键（写入设定值或切换模式）

A/M: 自动/手动切换键

自动：输出百分比由控制器内部演算决定

手动：输出百分比由手动调整OUTL（范围0～100）

: 移位键（移动设定位数）

▼: 减少键（设定值－1、－10、－100、－1000）

▲: 增加键（设定值＋1、＋10、＋100、＋1000）

三、菜单参数及仪表操作说明

3.1

一级菜单： 参数符号 参 数 名 称 设置范围 说 明 出厂值

1 SU 温度设定值 范围由USPL、LSPL决定 —— 185

2 OUTL 手动百分比输出设置 0—100 例如设为60，阀门打开在60% 100

操作说明：

1、 温度设定值设置：按键直至下排显示窗第四位数码管小数点闪烁进入一级菜单设置状态，则可分别按、▼、▲键调整参数值，设置完成后按SET键保存退出。

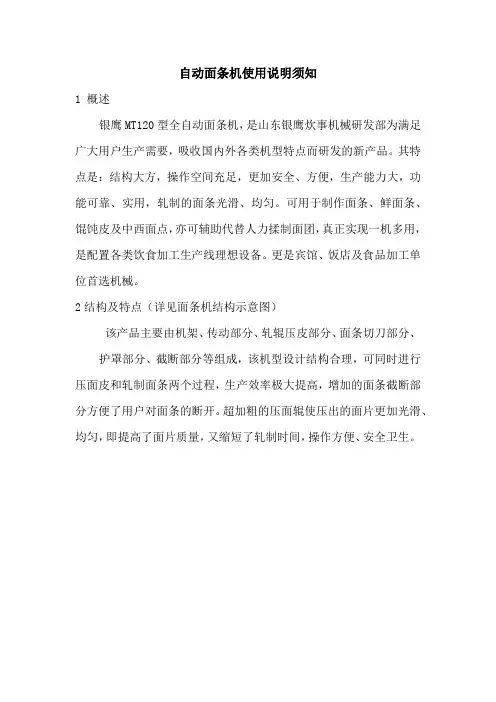

自动面条机使用说明须知

1 概述

银鹰MT120型全自动面条机，是山东银鹰炊事机械研发部为满足广大用户生产需要，吸收国内外各类机型特点而研发的新产品。其特点是：结构大方，操作空间充足，更加安全、方便，生产能力大，功能可靠、实用，轧制的面条光滑、均匀。可用于制作面条、鲜面条、馄饨皮及中西面点，亦可辅助代替人力揉制面团，真正实现一机多用，是配置各类饮食加工生产线理想设备。更是宾馆、饭店及食品加工单位首选机械。

2结构及特点（详见面条机结构示意图）

该产品主要由机架、传动部分、轧辊压皮部分、面条切刀部分、

护罩部分、截断部分等组成，该机型设计结构合理，可同时进行压面皮和轧制面条两个过程，生产效率极大提高，增加的面条截断部分方便了用户对面条的断开。超加粗的压面辊使压出的面片更加光滑、均匀，即提高了面片质量，又缩短了轧制时间，操作方便、安全卫生。

3操作使用方法

3.1机器应安装在干燥、通风的水平地面上，确保机器工作平稳、

可靠。

3.2使用前应检查电源电压是否与本机使用相符；接地标志符号的

线芯是否可靠接地；转向是否符合要求。

3.3面片加工：接通电源指示灯亮，按下“开”按钮，进行面片

加工，将拌好的面粉团经轧辊揉压，揉压时应由厚至薄用手轮调整轧辊间隙，使进面厚度为出面厚度的2～3倍，经多次揉压后的面片可提高光滑程度，口感劲道，建议用户充分利用该机的揉压功能。视面片在3～6mm厚为宜，用卷面棒卷好备用。

3.4切条：

3.4.1 安装面条刀，面皮压好后按下“关”按钮，将面条刀推入切面支架的两条槽内，待面条刀上的齿轮与切刀传动齿轮啮合后，将面条刀固定好。

3.4.2 切条：按下“开”按钮，机器运转面条刀开始工作，将备用面片端头放入进入面条刀，切出面条落入接面盘。操作者应及时将切出的面条领出、达到需要长度后利用截断刀将面条截断后放入晾晒架。

4 注意事项及维护保养

注意：以下所有维护及保养工作，必须在切断电源后进行！
