9.2数控系统硬件的连接1.硬件配置2.硬件概要3.综合连接图4.主板的连接器和插卡配置5.电控柜模块介绍1.硬件配置2.硬件概要说明：FANUC Series 0i Mate 的控制单元没有选项插槽。
因此，无法添加可选板。
带有选项插槽的单元可根据选项插槽安装可选板。
带有选项插槽的单元可根据选项插槽安装可选板。
快速以太网只可安装在LCD 侧的插槽上。
数控系统主机硬件3.综合连接图3.综合连接图3.综合连接图3.综合连接图I/O Link的连接例4.主板的连接器和插卡配置4.1 主板接口介绍4.2 主板轴卡和电池介绍4.3 FROM/SRAM 模块安装位置4.印刷电路板的连接器和插卡配置4.1 主板接口介绍CA122JA1FANUC 0i D/0i mate D系统接口图数控系统接口说明：1.FSSB 光缆连接线，一般接左边插口（若有两个接口），系统总是从COP10A 到COP10B ，本系统由左边COP10A 连接到第一轴驱动器的COP10B 。
2.风扇、电池、软键、MDI 等在系统出厂时均已连接好，不用改动，但要检查在运输的过程中是否有地方松动，如果有，则需要重新连接牢固，以免出现异常现象。
3.伺服检测口[CA69]，不需要连接。
4.电源线一般有两个接口，一个为＋24V 输入（左），另一个＋24V 输出（右），每根电源线有三个管脚，电源的正负不能接反，具体接线如下：1）24V 2）0V （3）保护地JA1CA1225.RS232接口，它是与电脑通讯的连接口，共有两个，一般接左边，右边为备用接口，如果不与电脑连接，则不用接此线（推荐使用存储卡代替RS232口，传输速度及安全性都比串口优越）。
6.模拟主轴（JA40）的连接，实训台使用变频模拟主轴，主轴信号指令由JA40模拟主轴接口引出，控制主轴转速。
7.I/O Link[JD1A]，本接口是连接到I/O Link的。
注意按照从JD1A到JD1B的顺序连接，即从系统的JD1A出来，到I/O Link的JD1B为止，下一个I/O设备也是如此，如若不然，则会出现通讯错误而检测不到I/O设备。
数控系统的综合连接与调试综合任务：数控系统的综合连接与调试一、数控系统的连接1. 任务目标(1)熟悉HED-21S数控系统综合实验台各个组成部件的接口。

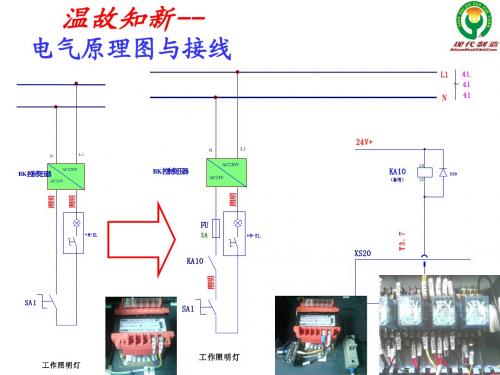

(2)读懂电气原理图，通过电气原理图独立进行数控系统各部件之间的连接。
(3)掌握数控系统的调试及运行方法。
2.相关设备(1)HED-21S数控系统综合实验台一套。
(2)专用连接线一套。
(3)万用表一只。
3.相关资料(4)扳手、起子等工具一套。
图1 HED-21S数控系统综合实验台组成框图(日立SJ100主轴单元与三洋驱动单元)1）数控装置的电源数控装置的外部电源采用AC24V或DC24V 100W，PLC电路的电源用DC24V 不低于50W，其电源线采用屏蔽电缆或双绞线。
目前数控装置有两种供电方式，一种是数控装置用交流电源加PLC用直流电源供电；另一种是数控装置和PLC都用直流电源供电，如图1、图2所示。
图2 数控装置的供电（采用交流24V+直流24V供电）12456机壳接地+24V24V 地XS1HNC－21外部开关电源DC24V ≥150W（b）采用直流24V供电图3－20 数控装置的供电图2 数控装置的供电（采用直流24V 供电）2）数控装置与软驱动的连接软驱动单元包括3.5″软盘驱动器、标准PC 键盘接口（小圆口）、RS232接口、以太网接口。
各接口的功能和引脚的定义与HNC-21数控装置完全相同。
数控装置与软驱动的连接框图如图3所示。
图中连接软驱单元的四根扩展线接线方式均以相应引脚一一对应焊接，如图4所示。
XS2＇XS3＇XS4＇XS5＇XS2XS3XS4XS5HNC－21软驱单元数控装置键盘扩展线网络扩展线软驱扩展线串口扩展线图1－27 数控装置与软驱动的连接框图图3 数控装置与软驱动的连接框图3）数控装置与外部计算机的连接华中HNC-21 数控装置可以通过RS232接口及以太网口与外部计算机连接，并进行数据交换、共享，在硬件连接上可直接由HNC-21数控装置背面的XS3、XS5 接口连接，也可以通过软驱单元上的串口接口进行转接。
