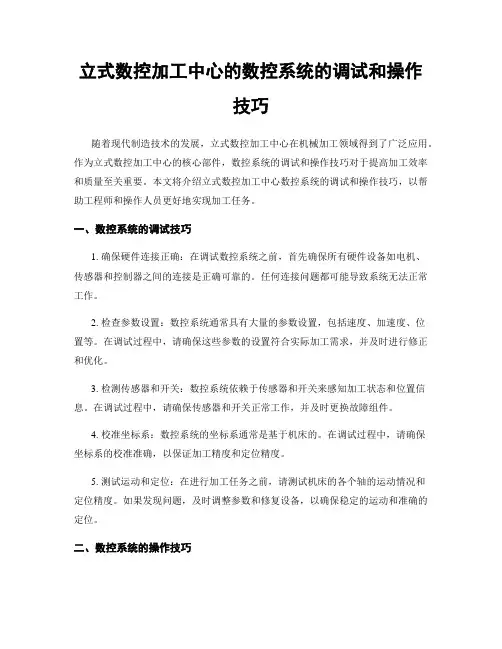

立式数控加工中心的数控系统的调试和操作技巧随着现代制造技术的发展，立式数控加工中心在机械加工领域得到了广泛应用。

作为立式数控加工中心的核心部件，数控系统的调试和操作技巧对于提高加工效率和质量至关重要。

本文将介绍立式数控加工中心数控系统的调试和操作技巧，以帮助工程师和操作人员更好地实现加工任务。

一、数控系统的调试技巧1. 确保硬件连接正确：在调试数控系统之前，首先确保所有硬件设备如电机、传感器和控制器之间的连接是正确可靠的。

任何连接问题都可能导致系统无法正常工作。

2. 检查参数设置：数控系统通常具有大量的参数设置，包括速度、加速度、位置等。

在调试过程中，请确保这些参数的设置符合实际加工需求，并及时进行修正和优化。

3. 检测传感器和开关：数控系统依赖于传感器和开关来感知加工状态和位置信息。

在调试过程中，请确保传感器和开关正常工作，并及时更换故障组件。

4. 校准坐标系：数控系统的坐标系通常是基于机床的。

在调试过程中，请确保坐标系的校准准确，以保证加工精度和定位精度。

5. 测试运动和定位：在进行加工任务之前，请测试机床的各个轴的运动情况和定位精度。

如果发现问题，及时调整参数和修复设备，以确保稳定的运动和准确的定位。

二、数控系统的操作技巧1. 熟悉操作界面：不同的厂家和型号的数控系统有不同的操作界面。

在正式操作之前，请熟悉并掌握数控系统的操作界面，包括各个按钮、菜单和功能键的作用。

2. 设置工艺参数：在进行加工任务之前，请根据加工要求设置相应的工艺参数，如切削速度、刀具尺寸、进给速度等。

这些参数的设置将直接影响加工效果和质量。

3. 编写加工程序：数控系统通常需要根据加工任务编写相应的加工程序。

在编写程序时，请确保程序的正确性和完整性，并进行程序的调试和测试。

同时，建立程序库以便日后使用和维护。

4. 定位与对刀：数控机床的操作任务包括定位工件和对刀。

在进行定位和对刀操作时，请注意技巧和规范，确保工件在正确的位置上，并正确设置切削刀具的参数。

实训二数控系统的连接及调试一、实验目的1、熟悉HED—21S数控系统综合试验台各个组成部件的接口。

2、读懂电气原理图，通过电气原理图独立进行数控系统各部件之间的连接。

3、了解数控系统的调试运行方法。

二、实训设备HED—21S数控系统综合实验台万用表工具三、相关知识包括数控装置，由变频器和三相异步电机构成主轴驱动系统，由交流伺服单元和交流伺服电机构成的进给伺服驱动系统，由步进电机构成的进给伺服驱动系统等的数控系统，可实现主轴驱动系统的速度控制，进给伺服驱动系统的开环、半闭环、闭环控制。

1．电源部分图 4—1 电源部分接线图2．继电器与输入/输出开关量图4-2电器部分接线图图 4—3 继电板部分接口图 4—4 输入开关量接线图图 4—5 输出开关量接线图3．数控装置与手摇单元和光栅尺图 4—6 手摇单元接线图图 4—7 数控装置与光栅尺连接4．数控装置与主轴的连接图 4—8 数控装置与主轴连接5．数控装置与步进驱动单元连接图 4—9 数控装置与步进驱动单元的连接6．数控装置与交流伺服单元的连接图 4—10 数控系统与交流伺服单元的连接7．数控系统刀架的连接图 4—11 刀架电动部分四、实训内容及骤1.数控系统的连接（1）电源回路的连接按前图接线，并用万用表检查电源电压和变压器输出端电压。

（2）数控系统继电器的输入/输出开关量连接按前图连接继电器和接触器，以及输入/输出开关量。

（3）数控装置和手摇单元的连接按前图连接手摇单元和光栅尺。

（4）数控装置和变频主轴的连接连接变频器和主轴电机强电电缆，以及数控装置和变频器信号线。

确保地线可靠。

（5）数控装置和交流伺服器的连接按前图连接交流伺服电机的强电电缆和码盘信号线，接入伺服单元电源。

地线可靠正确接地。

（6）数控装置和步进电机驱动器的连接按前图连接步进电机驱动器和步进电机，以及驱动器电源。

（7）数控系统刀架电动机的连接连接刀架电机。

2、数控系统调试(1)线路检查。

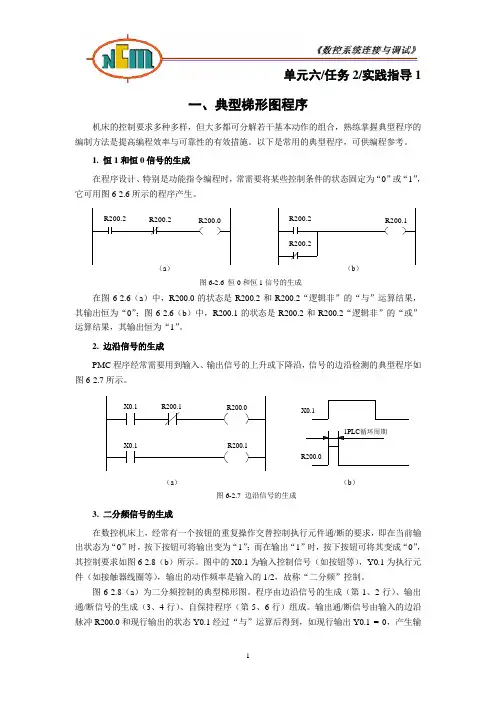

R200.2R200.0R200.2R200.1R200.2R200.2单元六/任务2/实践指导1一、典型梯形图程序机床的控制要求多种多样，但大多都可分解若干基本动作的组合，熟练掌握典型程序的编制方法是提高编程效率与可靠性的有效措施。

以下是常用的典型程序，可供编程参考。

1. 恒1和恒0信号的生成在程序设计、特别是功能指令编程时，常需要将某些控制条件的状态固定为“0”或“1”，它可用图6-2.6所示的程序产生。

（a ） （b ）图6-2.6 恒0和恒1信号的生成 在图6-2.6（a ）中，R200.0的状态是R200.2和R200.2“逻辑非”的“与”运算结果，其输出恒为“0”；图6-2.6（b ）中，R200.1的状态是R200.2和R200.2“逻辑非”的“或”运算结果，其输出恒为“1”。

2. 边沿信号的生成PMC 程序经常需要用到输入、输出信号的上升或下降沿，信号的边沿检测的典型程序如图6-2.7所示。

（a ） （b ）图6-2.7 边沿信号的生成 3. 二分频信号的生成在数控机床上，经常有一个按钮的重复操作交替控制执行元件通/断的要求，即在当前输出状态为“0”时，按下按钮可将输出变为“1”；而在输出“1”时，按下按钮可将其变成“0”，其控制要求如图6-2.8（b ）所示。

图中的X0.1为输入控制信号（如按钮等），Y0.1为执行元件（如接触器线圈等），输出的动作频率是输入的1/2，故称“二分频”控制。

图6-2.8（a ）为二分频控制的典型梯形图。

程序由边沿信号的生成（第1、2行）、输出通/断信号的生成（3、4行）、自保持程序（第5、6行）组成。

输出通/断信号由输入的边沿脉冲R200.0和现行输出的状态Y0.1经过“与”运算后得到，如现行输出Y0.1 = 0，产生输X0.1R200.0R200.1X0.1R200.1X0.1R200.01PLC 循环周期X0.1R200.0X0.1R200.1R200.1R200.2R200.3Y0..1R200.0Y0.1R200.0Y0.1R200.2Y0.1X0.1Y0.1Y0.1Y0.1X0.1R200.7出接通脉冲信号R200.2，并将输出Y0.1置“1”；如现行输出Y0.1为1，则产生输出断开脉冲信号R200.3，并将输出Y0.1置“0”。

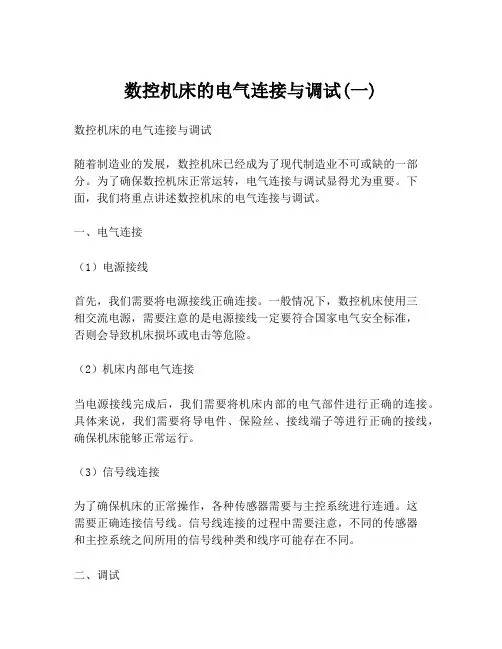

数控机床的电气连接与调试(一)数控机床的电气连接与调试随着制造业的发展，数控机床已经成为了现代制造业不可或缺的一部分。

为了确保数控机床正常运转，电气连接与调试显得尤为重要。

下面，我们将重点讲述数控机床的电气连接与调试。

一、电气连接（1）电源接线首先，我们需要将电源接线正确连接。

一般情况下，数控机床使用三相交流电源，需要注意的是电源接线一定要符合国家电气安全标准，否则会导致机床损坏或电击等危险。

（2）机床内部电气连接当电源接线完成后，我们需要将机床内部的电气部件进行正确的连接。

具体来说，我们需要将导电件、保险丝、接线端子等进行正确的接线，确保机床能够正常运行。

（3）信号线连接为了确保机床的正常操作，各种传感器需要与主控系统进行连通。

这需要正确连接信号线。

信号线连接的过程中需要注意，不同的传感器和主控系统之间所用的信号线种类和线序可能存在不同。

二、调试电气连接完成后，我们需要对数控机床进行调试。

调试的过程中，我们需要注意以下几点。

（1）断电操作在进行调试之前，我们需要将机床断电操作，确保人身安全以及机床不会因为错误操作而被损坏。

（2）检查电气连接在进行调试之前，我们需要将机床的电气连接进行检查。

主要检查主控系统和传感器之间的连接以及各个导线、保险丝等是否齐全。

（3）调试控制器程序我们需要将控制器程序进行调试，确保机床能够正常运作。

具体来说，我们需要进行手动操作，再通过坐标轴移动模式的测试，确保控制器程序的正确性。

（4）检查各个轴是否运行正常在进行机床轴运行测试时，我们需要注意各种输入输出信号的正确性，针对不同的轴进行正确的检测，并进行坐标系、距离补偿等的校准。

总结：电气连接与调试是数控机床的重要一环。

只有严格按照规范进行电气连接并正确进行调试，才能确保机床的正常运作。

在电气连接与调试过程中，我们需要注意的事项很多，需要保持细心、认真的工作态度，以确保制造的产品能够达到高品质、高效率的标准。

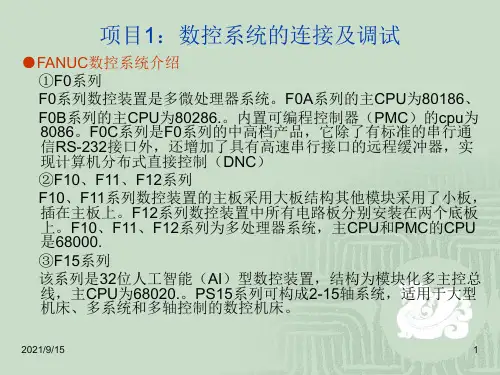

FANUC数控系统接线与调试介绍FANUC数控系统是一种专门用于控制机床运动的系统，它由主控器、显示器、操作面板、电机驱动器和各种传感器等组成。

接线和调试是使用FANUC数控系统的关键步骤之一，它涉及到对各个组件进行正确的连接和配置，以确保系统能够正常运行。

在接线和调试过程中，需要注意以下几个方面：1.主控器接线：主控器是FANUC数控系统的核心部件，它负责控制机床的运动。

在接线时，需要将主控器与其他组件进行正确的连接。

主控器一般包含电源插座、信号接口和通讯接口等接口，需要根据相关接口的要求进行正确的接线。

2.显示器和操作面板接线：显示器和操作面板是FANUC数控系统的用户界面，用于显示和设置机床的相关信息。

在接线时，需要将显示器和操作面板与主控器进行正确的连接。

一般情况下，显示器和操作面板通过数据线连接到主控器的相应接口上。

3.电机驱动器接线：电机驱动器是负责控制机床电机运动的组件。

在接线时，需要将电机驱动器与电机进行正确的连接，并将电机驱动器与主控器进行正确的连接。

电机驱动器一般包含电源插座、信号接口和通讯接口等接口，需要根据相关接口的要求进行正确的接线。

4.传感器接线：传感器是用于检测机床运动状态的重要组件。

在接线时，需要将传感器与主控器进行正确的连接。

传感器一般包含信号接口和电源插座等接口，需要根据相关接口的要求进行正确的接线。

在接线完成后，需要对FANUC数控系统进行调试，以确保系统能够正常运行。

调试过程中，需要注意以下几个步骤：1.系统软件安装与配置：首先需要进行系统软件的安装和配置，包括操作系统和数控系统软件。

安装完成后，还需要对系统软件进行相应的配置，以适应机床的具体要求。

2.系统参数设置：系统参数设置是调试过程中的一个重要环节，它包括对主控器、显示器、操作面板、电机驱动器和传感器等各个组件的参数进行设置。

通过设置系统参数，可以使系统更好地适应机床的特性和工作要求。

3.运动轴校准：运动轴校准是调试过程中的一个重要环节，它包括对机床各个运动轴的位置、速度和加速度等参数进行校准。
