电涡流位移传感器检定规程
电涡流位移传感器的检定规程通常由国家或地区的质量技术监督部门制定和发布，用于规范电涡流位移传感器的检定流程和方法。
例如，中国国家质量监督检验检疫总局发布的《电子式涡流位移计》(JJG
752-2005)就规定了电子式涡流位移计的检定项目、检定方法和检定结果的处理等内容。
一般来说，电涡流位移传感器的检定规程主要包括以下几个方面：
1. 检定环境：包括温度、湿度、电压、电源等环境条件的要求。
2. 检定设备：包括标准器、校准设备、测量设备等的要求。
3.
检定方法：包括测量范围、分辨力、零点稳定性、线性、重复性、稳定性等检定项目的方法。
4.
检定结果的处理：包括数据处理、误差校正、数据记录、数据报告等内容。
5.
检定周期：包括电涡流位移传感器的首次检定、后续检定和周期检定的时间要求。
以上就是电涡流位移传感器检定规程的一些基本内容，具体的规程可能会根据传感器类型、测量范围、精度等级等因素有所不同。

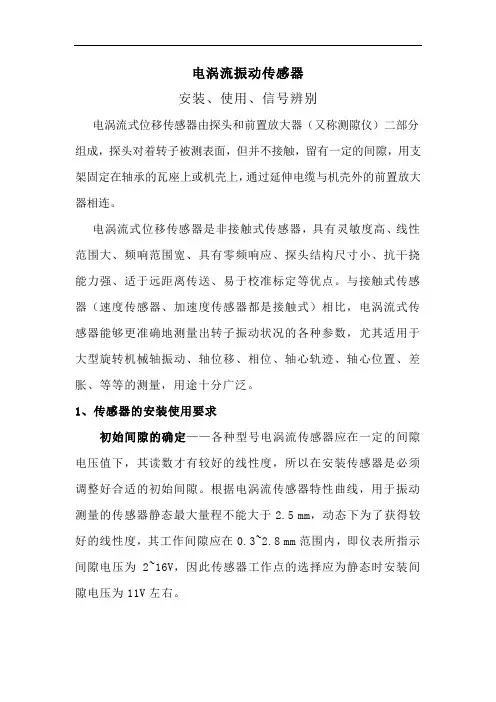

电涡流振动传感器
安装、使用、信号辨别
电涡流式位移传感器由探头和前置放大器（又称测隙仪）二部分组成，探头对着转子被测表面，但并不接触，留有一定的间隙，用支架固定在轴承的瓦座上或机壳上，通过延伸电缆与机壳外的前置放大器相连。
电涡流式位移传感器是非接触式传感器，具有灵敏度高、线性范围大、频响范围宽、具有零频响应、探头结构尺寸小、抗干挠能力强、适于远距离传送、易于校准标定等优点。与接触式传感器（速度传感器、加速度传感器都是接触式）相比，电涡流式传感器能够更准确地测量出转子振动状况的各种参数，尤其适用于大型旋转机械轴振动、轴位移、相位、轴心轨迹、轴心位置、差胀、等等的测量，用途十分广泛。
1、传感器的安装使用要求
初始间隙的确定——各种型号电涡流传感器应在一定的间隙电压值下，其读数才有较好的线性度，所以在安装传感器是必须调整好合适的初始间隙。根据电涡流传感器特性曲线，用于振动测量的传感器静态最大量程不能大于2.5 mm，动态下为了获得较好的线性度，其工作间隙应在0.3~2.8 mm范围内，即仪表所指示间隙电压为2~16V，因此传感器工作点的选择应为静态时安装间隙电压为11V左右。
保证被测表面必须光洁——椭圆度小于20μm，否则所测结果中包含了表面光洁度及椭圆度给测量结果带来较大误差，如局部腐蚀、有凹坑或伤痕等，即使不振动，涡流传感器也会有波动电压输出，甚至测量结果不能使用
避免交叉感应和过小的侧向间隙——当两个垂直或平行安装的传感器相互靠拢时，它们之间将产生交叉感应，使传感器输出灵敏度降低。为了避免交叉感应两个传感器不能靠得太近，图中的A≥40mm。
侧隙过小使传感器头部两侧存在导体，这也会降低传感器输出灵敏度，正确的侧隙b≥1.5d，d是传感器顶部线圈直径。传感器头部外露高度c，一般没有特别规定，但现场使用证明，c太小也会降低传感器灵敏度，正确的c≥2d。
金属材料的影响——在使用中，除了要注意间隙问题外，还须考虑被测物体是何种金属材料，因为同一传感器测量不同材质的物体时，其输出灵敏度也不相同，因此，制造厂用某种标定材料给出的标准曲线，在实际使用时如果不是标定材料，最好用实际使用中的材料重新标定。
前言
金属箔式应变片
实验1金属箔式应变片：直流单臂、半桥、全桥比较
实验2金属箔式应变片：交流全桥
附：信号获取电路及电阻应变仪
差动变压器式电感传感器
实验3差动变压器性能测试
实验4差动变压器零点残余电压的补偿
实验5差动变压器的标定及应用应用例（1）、（2）
电涡流式传感器
实验6电涡流式传感器的静态标定
实验7被测体材料对电涡流传感器特性影响
霍尔式传感器
实验8霍尔传感器的直流激励特性
实验9霍尔传感器的交流激励特性
压电式传感器
实验10压电传感器的动态响应实验
实验11压电传感器引线电容对电压放大器的影响、电荷发大器
电容式传感器
实验12差动变面积电容式传感器的静态及动态特性
光电式传感器
实验13 光纤位移传感器的静态测量
实验14 光纤位移传感器的动态测量一
实验15 光纤位移传感器的动态测量二
半导体式传感器
实验16扩散硅压阻式压力传感器实验
实验17PN结温度传感器测温实验
实验18热敏电阻演示实验
实验19 气敏传感器实验
实验20湿敏传感器实验
综合性传感器应用实验
实验21光敏电阻应用实验
实验22光电传感器应用实验
实验23集成霍尔传感器应用实验
实验24气敏传感器应用实验
传感器原理与应用试验指南
前言
《传感器实验指导》是针对测量与控制专业、电子仪器专业、应用电子技术专业、自动控制
专业、机械自动化、机电工程、计算机技术应用与信息通信技术类等专业开设的“传感器检
测技术”、“传感器原理及工程应用”等课程编写的一本实验教材。
为加强对学生实践能力的培养，使同学更好的理解实验原理，了解实验内容，并对实验过程
和结果有所思考，本教材对传感器的基本工作原理进行了简要概述，并详细给出实验主要内
容及要求和步骤。实验不涉及太多的先进测量技术，而是着眼于理解最基本的测量原理，通
过学习使学生建立扎实的学科基础。为培养学生的独立思考和工作能力。大部分实验中要求
实验者拟定实际使用方案，有思考题让同学讨论。
电涡流位移传感器的原理及其静态标定方法
电涡流是20世纪70年代以后发展较快的一种新型传感器，它广泛的应用在位移震动检测、金属材质鉴别，无损探伤等技术领域。
实验目的：
了解电涡流位移传感器的结构和工作原理。
了解电涡流位移传感器的静态标定方法。
实验原理
结构：变间隙式是最常用的一种电涡流传感器形式，它的结构很简单，由一个扁平线圈固定在框架上构成。线圈用高强度漆包铜线或银线绕成，用粘结剂粘在框架端部或是绕指在框架槽内。线圈框架应采用损耗小、电性能好、热膨胀系数小的材料，常用高频陶瓷、聚四氟乙烯等。由于激励频率较高，对所用的电缆和插头也要充分重视，一般使用专用的高频电缆和插头。
工作原理：在传感器线圈中通以高频电流，则在线圈中产生高频交变磁场。当到点被测金属板接近线圈，并置于线圈的磁场范围内，交变磁场在金属板的表面层内产生感应电流，即电涡流。电涡流又产生一个反向的磁场，减弱了线圈的原磁场，从而导致线圈的电感量、阻抗和品质因素发生变化，这些参数的变化与导体的几何形状、电导率、线圈的几何参数、电流的频率以及线圈与被测导体间的距离有关。如果控制上述参数的变化，在其他条件不变的情况下，仅是线圈与金属板之间距离的单值函数，从而达到测量位移间隙的目的。
测量电路
当传感器接近被测导体时，损耗功率增大，回路失谐，输出电压相应变小。这样，在一定范围内，输出电压幅值与间隙呈近似线性关系。由于输出电压的频率始终恒定，因此称为定频幅式。这种电路采用适应晶体振荡器，旨在获得高稳定度频率的高频激励信号，以保证稳定的输出。
实验仪器与材料
电涡流位移传感器静态标定系统
Hz-8500探头前置器
8511型电涡流探头
电涡流传感器测量装置
高精度数字万用表。
实验内容：
实验一：被测金属板采用铝质板，测量 U-x 关系曲线。
实验二：被测金属板仍采用铝质板，但直径较小，测量 U-x 关系曲线。
