滑动变阻器练习试题

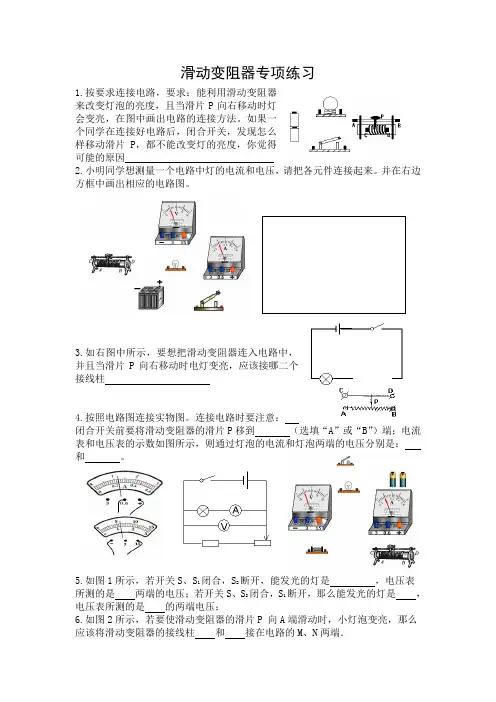

滑动变阻器专项练习

1.按要求连接电路，要求：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因

2.小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。

3.如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱

4.按照电路图连接实物图。连接电路时要注意：

闭合开关前要将滑动变阻器的滑片P移到 （选填“A”或“B”）端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：

和 。

5.如图1所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表

所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是

，

电压表所测的是 的两端电压；

6.如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么

应该将滑动变阻器的接线柱 和 接在电路的M、N两端．

7.如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，

则灯L1两端的电压为 V.

8.如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两

端电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”、“不

正确”），理由是

图1 图2 图3 图4

9.如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯

轧东卡州北占业市传业学校滑动变阻器练习

1．将图的变阻器接入电路中，当滑片向左移动时，要使电阻减少，以下哪种接法正确〔 〕

A．a和b B．c和d C．a和c D．b和d

2．如下列图，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是〔 〕

A. 接A和D B. 接B和C

C. 接A和B D. 接C和D

4．如图，是探究电阻、电流和电压关系的实验电路，A、B、C、D分别代表滑动变阻器的四个接线柱．

(1)把C接M， 接N，滑片P向左移动，电流表示数就增大，电压表示数 。

(2)把B接M，C接N，那么滑片P向_________〔填A端或B端〕移动时，电流表示数减小，电压表示数 。

(3)把 和 分别接在M、N上，变阻器的电阻值最大，移动滑片也不能改变电阻两端电压．

5．某班同学做“用滑动变阻器改变电流〞的实验，电路如下列图．

⑴连接实物时，开关应当 ，滑片P应移动最 端〔选填“左〞或“右〞〕；

⑵开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P时，看到灯突然亮又突然不亮这可能是 ．

试卷第1页，总8页 滑动变阻器

1．白炽灯用久了灯丝会变细，灯丝电阻会变__________；滑动变阻器是通过改变连入电路中电阻丝的______来改变电阻的。如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是______。

2．如下图所示，当滑片向右移动时，能使电路中的电流增大的接法是

（ ）

A. B. C.

D.

3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是

A. M接A，N接B；

B. M接A，N接D；

C. M接C，N接B；

D. M接C，N接D；

4．下图为滑动变阻器的结构和连入电路情况的示意图，当滑片向右滑动时，连入电路的电阻变小的是（ ）

5．如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（ ）

A. L1和L2都变暗 B. L1和L2都变亮

C. L1变暗，L2变亮 D. L1变亮，L2变暗

6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯试卷第2页，总8页 逐渐变亮，应选择下列哪种接法（ ）

A. M接A,N接B B. M接C, N接D

C. M接C, N接B D. M接A,N接D

7．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（多选）___________

A. 只把A和C接入电路，无法改变通过电位器的电流

B. 只把A和B接入电路，无法改变通过电位器的电流

C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流

D. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大

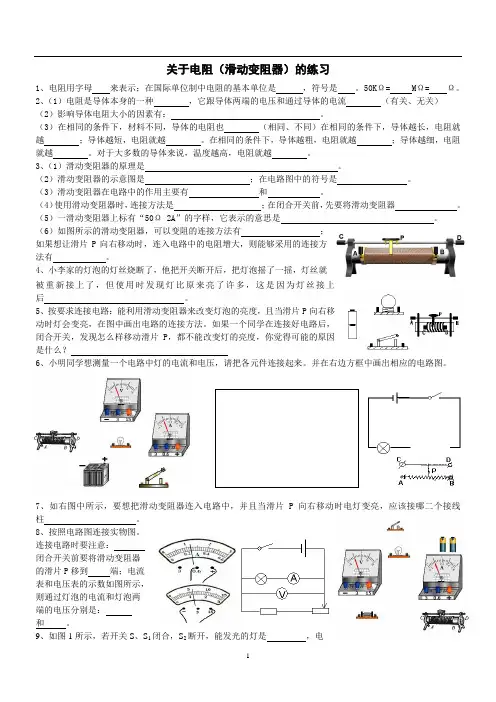

1 关于电阻（滑动变阻器）的练习

1、电阻用字母 来表示；在国际单位制中电阻的基本单位是 ，符号是 。50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关）

（2）影响导体电阻大小的因素有：

。

（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。在相同的条件下，导体越粗，电阻就越

；导体越细，电阻就越 。对于大多数的导体来说，温度越高，电阻就越 。

3、（1）滑动变阻器的原理是 。

（2）滑动变阻器的示意图是 ；在电路图中的符号是

。

（3）滑动变阻器在电路中的作用主要有 和 。

（4）使用滑动变阻器时，连接方法是 ；在闭合开关前，先要将滑动变阻器

。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。

（6）如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。

4、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？
