施工升降机的检查与维保

精品文档

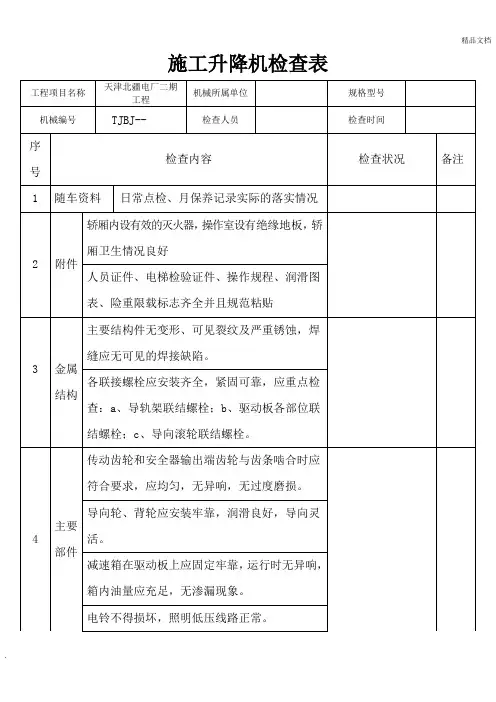

. 施工升降机检查表

工程项目名称 天津北疆电厂二期工程 机械所属单位 规格型号

机械编号 TJBJ-- 检查人员 检查时间

序号 检查内容 检查状况 备注

1 随车资料 日常点检、月保养记录实际的落实情况

2 附件 轿厢内设有效的灭火器，操作室设有绝缘地板，轿厢卫生情况良好

人员证件、电梯检验证件、操作规程、润滑图表、险重限载标志齐全并且规范粘贴

3

金属结构 主要结构件无变形、可见裂纹及严重锈蚀，焊缝应无可见的焊接缺陷。

各联接螺栓应安装齐全，紧固可靠，应重点检查：a、导轨架联结螺栓；b、驱动板各部位联结螺栓；c、导向滚轮联结螺栓。

4 主要部件 传动齿轮和安全器输出端齿轮与齿条啮合时应符合要求，应均匀，无异响，无过度磨损。

导向轮、背轮应安装牢靠，润滑良好，导向灵活。

减速箱在驱动板上应固定牢靠，运行时无异响，箱内油量应充足，无渗漏现象。

电铃不得损坏，照明低压线路正常。 精品文档

. 导轨架附着装置间隔符合说明书要求，附着装置与建筑物连接可靠。

5 安全装置 吊笼必须设置防坠安全器，防坠安全器应在有效的标定期内使用（一年）。安全开关应灵敏可靠。

各安全限位开灵敏可靠，围栏门联锁装置齐全有效。

标准节顶部应设置非电气装置的防两轿厢冒顶装置（枕木或槽钢）。

外笼门安全钩灵敏可靠

负载过程中吊笼上下运行制动无滑移现象

6 电气系统 检查接触器等电气元件接线无虚接、烧焦，动作灵敏。

操作室内的各控制按钮、指示灯灵敏可靠，且有明显的标识

施工升降机金属结构应可靠接地，接地电阻值

不应大于4Ω。

总接触器、短路、失压、零位保护及断错相保护器、过载保护器，应灵敏有效。操作台非自行复位型急停开关，应可靠、符合要求。

其它检查记录及整改情况：

施工升降机日检记录表

工程名称 施工单位

安装单位 出租单位

监理单位 厂家型号 登记编号

名称 序号 检查内容 检查要求 检查结果

基础和围护设施 1 围栏门联锁保护 应装机电联锁装置，吊笼位于底部规定位置围栏门才能打开，围栏门开启后吊笼不能启动；

2 防护围栏 完好、无损坏；

3 安全防护区 当升降机基础下有施工空间或通道时,应设防对重坠落伤人的安全防护区域；

金属结构件及连接固定 4 金属结构件外观 无明显变形、脱焊、开裂和严重锈蚀；

5 螺栓联接 紧固件安装准确、紧固；

6 销轴联接 销轴联接定位可靠；

8 齿条啮合及固定 啮合正常、无严重磨损；固定应可靠；

9 天滑轮固定 固定应可靠；

吊笼 10 紧急出口活动门 活动板门应设有安全开关,当门打开时,吊笼不能启动；

11 吊笼顶部护栏 应固定可靠、无缺损；

层门 12 停层层门 各停层点应设置,结构上能由司机开关，层门完好；

传动

及

导向轮 13 制动器、防护装置 制动性能良好，有手动松闸功能；转动零部件的外露部分应有防护罩等防护装置；

14 传动机构 无异常噪声、无漏雨；传动板固定可靠；缓冲橡胶垫无老化现象；

15 导向轮及背轮 连接及润滑应良好、导向灵活、无明显倾斜现象；

附着

装置

16 附着装置 应采用配套标准产品；

17 附着间距 应符合使用说明书要求；

18 悬臂高度 应符合使用说明书要求；

19 与构筑物连接 应可靠；

安

全

装

置 20 防坠安全器 只能在有效标定期限内使用（提供检测合格证）；

21 防松绳开关 对重防松绳开关应可靠、有效；

22 安全钩 完好、能防止吊笼脱离导轨架或安全器输出齿轮脱离齿条

23 上限位 安装位置：提升速度小于0.8m/s时留有上部安全距离应≥1.8m， ≥0.8m/s时应满足1.8+0.1V2；应完好、有效； 施工升降机日检记录表（续表）

施工升降机的技术检验规范

页脚内容3

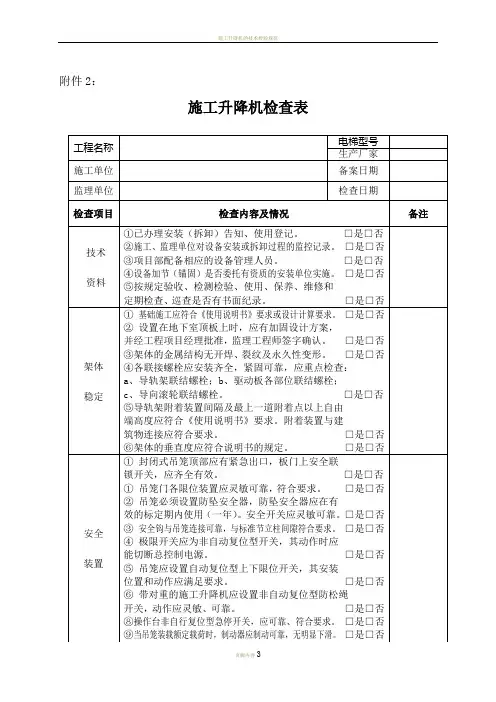

附件2：

施工升降机检查表

工程名称 电梯型号

生产厂家

施工单位 备案日期

监理单位 检查日期

检查项目 检查内容及情况 备注

技术

资料 ①已办理安装（拆卸）告知、使用登记。 □是□否

②施工、监理单位对设备安装或拆卸过程的监控记录。 □是□否

③项目部配备相应的设备管理人员。 □是□否

④设备加节（锚固）是否委托有资质的安装单位实施。 □是□否

⑤按规定验收、检测检验、使用、保养、维修和

定期检查、巡查是否有书面纪录。 □是□否

架体

稳定 ① 基础施工应符合《使用说明书》要求或设计计算要求。 □是□否

② 设置在地下室顶板上时，应有加固设计方案，

并经工程项目经理批准，监理工程师签字确认。 □是□否

③架体的金属结构无开焊、裂纹及永久性变形。 □是□否

④各联接螺栓应安装齐全，紧固可靠，应重点检查：

a、导轨架联结螺栓；b、驱动板各部位联结螺栓；

c、导向滚轮联结螺栓。 □是□否

⑤导轨架附着装置间隔及最上一道附着点以上自由

端高度应符合《使用说明书》要求。附着装置与建

筑物连接应符合要求。 □是□否

⑥架体的垂直度应符合说明书的规定。 □是□否

安全

装置 ① 封闭式吊笼顶部应有紧急出口，板门上安全联

锁开关，应齐全有效。 □是□否

① 吊笼门各限位装置应灵敏可靠，符合要求。 □是□否

② 吊笼必须设置防坠安全器，防坠安全器应在有

效的标定期内使用（一年）。安全开关应灵敏可靠。□是□否

③ 安全钩与吊笼连接可靠，与标准节立柱间隙符合要求。 □是□否

④ 极限开关应为非自动复位型开关，其动作时应

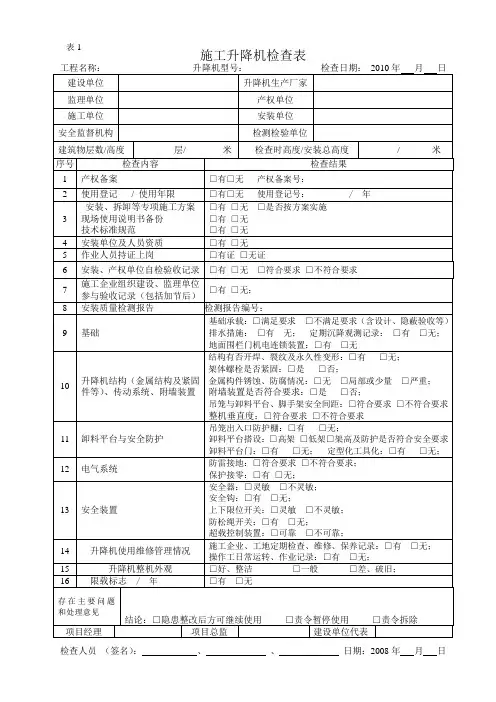

施工升降机检查表

工程名称： 升降机型号： 检查日期： 2010年 月 日

建设单位 升降机生产厂家

监理单位 产权单位

施工单位 安装单位

安全监督机构 检测检验单位

建筑物层数/高度 层/ 米 检查时高度/安装总高度 / 米

序号 检查内容 检查结果

1 产权备案 □有□无 产权备案号：

2 使用登记 / 使用年限 □有□无 使用登记号： / 年

3 安装、拆卸等专项施工方案

现场使用说明书备份

技术标准规范 □有 □无 □是否按方案实施

□有 □无

□有 □无

4 安装单位及人员资质 □有 □无

5 作业人员持证上岗 □有证 □无证

6 安装、产权单位自检验收记录 □有 □无 □符合要求 □不符合要求

7 施工企业组织建设、监理单位参与验收记录（包括加节后） □有 □无；

8 安装质量检测报告 检测报告编号：

9 基础 基础承载：□满足要求 □不满足要求（含设计、隐蔽验收等）

排水措施： □有 无； 定期沉降观测记录： □有 □无；

地面围栏门机电连锁装置：□有 □无

10 升降机结构（金属结构及紧固件等）、传动系统、附墙装置 结构有否开焊、裂纹及永久性变形：□有 □无；

架体螺栓是否紧固：□是 □否；

金属构件锈蚀、防腐情况：□无 □局部或少量 □严重；

附墙装置是否符合要求：□是 □否；

吊笼与卸料平台、脚手架安全间距：□符合要求 □不符合要求

整机垂直度：□符合要求 □不符合要求

11 卸料平台与安全防护 吊笼出入口防护棚：□有 □无；

卸料平台搭设：□高架 □低架□架高及防护是否符合安全要求

卸料平台门：□有 □无； 定型化工具化：□有 □无；
