钻孔灌注桩钢筋笼吊筋一、背景介绍钻孔灌注桩是一种在建筑行业中广泛应用的桩基类型。
它通过钻孔的方式，在地下形成一定深度的孔洞，然后在孔洞中放置钢筋笼，并灌入混凝土，最终形成具有承载能力的桩基。
在钻孔灌注桩的施工过程中，钢筋笼是一个重要的组成部分，其吊装和放置是一项关键的施工环节。
而吊筋作为钢筋笼吊装的关键部件，其作用不可忽视。
二、问题阐述钻孔灌注桩的钢筋笼吊装过程中，吊筋的作用是提供吊装所需的刚度和稳定性，确保钢筋笼在吊装过程中的平衡和稳定。
然而，在实际施工过程中，经常会出现吊筋断裂、吊筋弯曲、吊筋长度不足等问题，这些问题不仅影响了钢筋笼的吊装效果，而且可能引发安全事故。
因此，对于钻孔灌注桩的钢筋笼吊筋问题，我们需要进行深入的分析和研究。
三、解决方案针对钻孔灌注桩钢筋笼吊筋可能出现的问题，我们可以从以下几个方面进行解决：1、吊筋的材质和规格：应选择具有足够强度和刚度的材料制作吊筋，例如高强度钢丝绳或钢筋。
同时，应根据钢筋笼的重量和使用要求，选择合适的吊筋规格。
2、吊筋的长度：应根据钢筋笼的尺寸和施工条件，合理设计吊筋的长度。
如果吊筋长度过长，可能会导致弯曲和变形；如果吊筋长度过短，可能会导致吊装过程中的不稳定。
3、吊筋的安装：在安装吊筋时，应确保其与钢筋笼的连接牢固、稳定。
同时，应检查吊筋的垂直度和平衡性，以确保其在吊装过程中的稳定。
4、吊筋的维护和检测：在施工过程中，应定期检查吊筋的状态，如发现损坏或变形应及时更换。
同时，在每次使用后，应对吊筋进行维护和保养，以延长其使用寿命。
四、结论总结钻孔灌注桩的钢筋笼吊筋是施工过程中不可或缺的一部分。
为了确保施工的安全和稳定，我们需要对吊筋可能出现的问题进行深入的分析和研究，并采取相应的措施进行预防和解决。
我们也需要加强对吊筋的维护和检测工作，以保障其在整个施工过程中的正常运转。
只有这样，我们才能确保钻孔灌注桩施工的质量和安全。
钻孔灌注桩钢筋笼制作一、钢筋笼制作钢筋笼的制作是钻孔灌注桩施工中的一个重要环节。
简单吊梁的承载力计算公式在工程建设中，吊梁是一种常见的结构形式，用于支撑和承载各种重物。
在设计和施工过程中，需要对吊梁的承载力进行合理的计算，以确保其安全可靠地使用。
本文将介绍简单吊梁的承载力计算公式，帮助工程师和施工人员更好地理解和应用这一重要的知识点。
简单吊梁是指由两个支点支撑的横梁结构，通常用于起重和吊装作业。
在计算其承载力时，需要考虑吊梁本身的重量以及所承载的物体的重量，以确保吊梁不会发生过载而造成安全事故。
下面我们将介绍简单吊梁的承载力计算公式及其应用方法。
首先，我们需要了解吊梁的基本参数，包括长度、材质、截面形状等。
这些参数将直接影响吊梁的承载能力。
在实际工程中，通常会根据具体情况选择合适的吊梁材质和截面形状，以满足承载要求。
根据梁的基本理论，我们可以得到简单吊梁的承载力计算公式如下：P = Wl^2 / 8I。
其中，P表示吊梁的最大承载力，单位为牛顿（N）；W表示吊梁的自重，单位为牛顿（N）；l表示吊梁的长度，单位为米（m）；I表示吊梁的惯性矩，单位为米的四次方（m^4）。
根据这个公式，我们可以看到吊梁的承载力与其长度的平方成正比，与其惯性矩的倒数成正比，与其自重成反比。
这也说明了在设计吊梁时，需要尽量减小其自重，增大其惯性矩，以提高其承载能力。
在实际应用中，我们可以通过这个公式来计算吊梁的最大承载力，从而确定其合理的使用范围。
在计算时，需要考虑吊梁的实际工作环境和工况，以及所承载物体的重量和重心位置，以确保计算结果的准确性和可靠性。
除了上述的简单吊梁承载力计算公式外，我们还可以通过有限元分析等现代计算方法来进一步优化吊梁的设计和计算。
这些方法可以更精确地考虑吊梁的各种受力情况和边界条件，从而得到更合理的设计方案。
总之，简单吊梁的承载力计算是工程设计和施工中的重要环节，直接关系到吊梁的安全可靠性。
通过合理应用承载力计算公式和现代计算方法，可以更好地设计和使用吊梁，确保工程施工的顺利进行和安全运行。

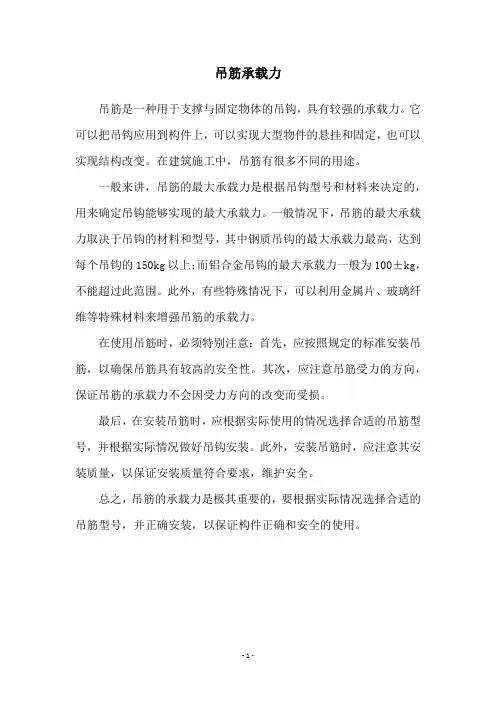

吊筋承载力
吊筋是一种用于支撑与固定物体的吊钩，具有较强的承载力。
它可以把吊钩应用到构件上，可以实现大型物件的悬挂和固定，也可以实现结构改变。
在建筑施工中，吊筋有很多不同的用途。
一般来讲，吊筋的最大承载力是根据吊钩型号和材料来决定的，用来确定吊钩能够实现的最大承载力。
一般情况下，吊筋的最大承载力取决于吊钩的材料和型号，其中钢质吊钩的最大承载力最高，达到每个吊钩的150kg以上；而铝合金吊钩的最大承载力一般为100±kg，不能超过此范围。
此外，有些特殊情况下，可以利用金属片、玻璃纤维等特殊材料来增强吊筋的承载力。
在使用吊筋时，必须特别注意：首先，应按照规定的标准安装吊筋，以确保吊筋具有较高的安全性。
其次，应注意吊筋受力的方向，保证吊筋的承载力不会因受力方向的改变而受损。
最后，在安装吊筋时，应根据实际使用的情况选择合适的吊筋型号，并根据实际情况做好吊钩安装。
此外，安装吊筋时，应注意其安装质量，以保证安装质量符合要求，维护安全。
总之，吊筋的承载力是极其重要的，要根据实际情况选择合适的吊筋型号，并正确安装，以保证构件正确和安全的使用。
- 1 -。

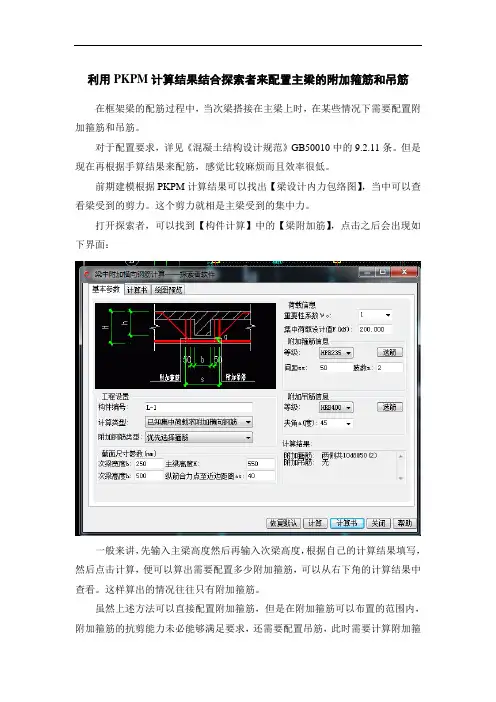

利用PKPM计算结果结合探索者来配置主梁的附加箍筋和吊筋
在框架梁的配筋过程中，当次梁搭接在主梁上时，在某些情况下需要配置附加箍筋和吊筋。
对于配置要求，详见《混凝土结构设计规范》GB50010中的9.2.11条。
但是现在再根据手算结果来配筋，感觉比较麻烦而且效率很低。
前期建模根据PKPM计算结果可以找出【梁设计内力包络图】，当中可以查看梁受到的剪力。
这个剪力就相是主梁受到的集中力。
打开探索者，可以找到【构件计算】中的【梁附加筋】，点击之后会出现如下界面：
一般来讲，先输入主梁高度然后再输入次梁高度，根据自己的计算结果填写，然后点击计算，便可以算出需要配置多少附加箍筋，可以从右下角的计算结果中查看。
这样算出的情况往往只有附加箍筋。
虽然上述方法可以直接配置附加箍筋，但是在附加箍筋可以布置的范围内，附加箍筋的抗剪能力未必能够满足要求，还需要配置吊筋，此时需要计算附加箍
筋能够抵抗多少剪力。
方法有如下两种。
方法一：在【工程设置】这个页面中点击，把计算类型改成【已知附加横向钢筋求集中荷载】（需要注意附加吊筋的根数改成0，计算出来的就是附加箍筋抵抗的剪力），计算之后，可以求出吊筋需要抵抗多少剪力，再根据公式进行计算。
方法二：直接在【附加箍筋信息】中将每侧根数改成允许配置的数量，在【附加吊筋信息】中，变动根数，计算所能抵抗的集中力，直到集中力大于等于所要抵抗的剪力为止。
附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。
箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。
当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。
次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。
主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。
钢筋混凝土梁承载力计算公式
钢筋混凝土梁的承载力可以根据以下公式计算：
1. 极限弯矩的计算公式：
M = 0.87 * f_y * A_s * d
其中，M为梁的极限弯矩，f_y为钢筋的屈服强度，A_s为钢筋的截面面积，d为梁的有效高度。
2. 极限抗弯承载力的计算公式：
V = 0.36 * f_ck * b * d
其中，V为梁的极限抗弯承载力，f_ck为混凝土的抗压强度，b为梁的宽度，d为梁的有效高度。
3. 混凝土梁的最大承载力为极限弯矩和极限抗弯承载力中的较小值。
请注意，以上公式仅适用于一般情况下的钢筋混凝土梁，具体的承载力计算还需要考虑其他因素，例如梁的几何形状、支座条件等。
对于特殊情况，需要进行更为详细和复杂的承载力计算。
yjk箍筋配筋换算公式在结构工程中，yjk箍筋配筋是一项关键的计算工作，用于确定在混凝土结构中需要使用的箍筋数量和尺寸。
为了确保结构的强度和稳定性，在设计过程中需要进行重要的换算公式计算。
yjk箍筋配筋换算公式根据结构的特性和要求，结合工程力学及相关规范，可以得出以下三个主要公式：1. 弯曲箍筋的配筋计算公式：根据结构的减振和抗弯刚度要求，弯曲箍筋的配筋计算公式表达为：As = (M * e)/(0.87 * fy * d)其中，As表示箍筋截面积，M表示弯矩大小，e表示箍筋与混凝土的界面粘结长度，fy表示箍筋的屈服强度，d表示截面的有效深度。
2. 拉力箍筋的配筋计算公式：为了增强结构的抗拉能力和承载能力，需要根据结构的荷载和约束条件确定拉力箍筋的配筋量。
拉力箍筋的配筋计算公式表达为：Asc = (τ * Vc) / (0.87 * fy * s)其中，Asc表示拉力箍筋的横截面面积，τ表示剪力大小，Vc表示混凝土的剪力承载能力，fy表示箍筋的屈服强度，s表示拉力箍筋的间距。
3. 抗压箍筋的配筋计算公式：为了增加结构的抗压能力和抗震性能，需要根据结构的荷载和约束条件确定抗压箍筋的配筋量。
抗压箍筋的配筋计算公式表达为：Ase = (ΣP * lp) / (0.87 * fy * d)其中，Ase表示抗压箍筋的横截面面积，ΣP表示所有承载在箍筋上的轴向力的代数和，lp表示箍筋的粘结长度，fy表示箍筋的屈服强度，d表示截面的有效深度。
这些换算公式在结构工程设计中是必不可少的，通过合理地计算箍筋的配筋量和截面尺寸，可以确保结构的承载能力和稳定性。
同时，根据相关规范和标准，我们还应注意验算和合理施工，以确保结构的安全可靠性。

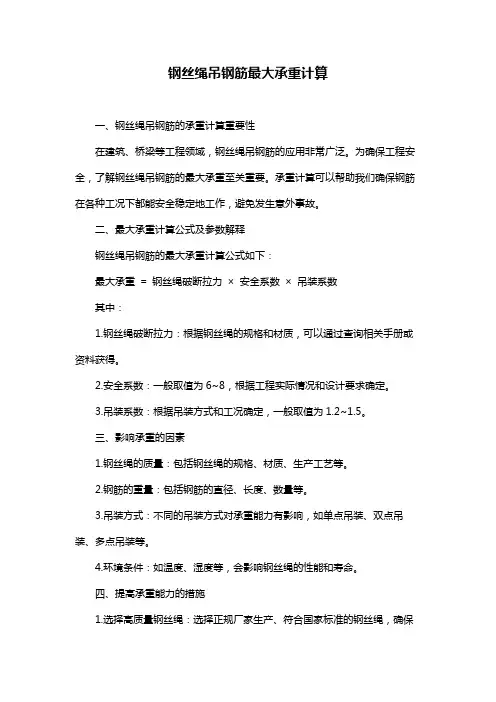

钢丝绳吊钢筋最大承重计算
一、钢丝绳吊钢筋的承重计算重要性
在建筑、桥梁等工程领域，钢丝绳吊钢筋的应用非常广泛。
为确保工程安全，了解钢丝绳吊钢筋的最大承重至关重要。
承重计算可以帮助我们确保钢筋在各种工况下都能安全稳定地工作，避免发生意外事故。
二、最大承重计算公式及参数解释
钢丝绳吊钢筋的最大承重计算公式如下：
最大承重= 钢丝绳破断拉力× 安全系数× 吊装系数
其中：
1.钢丝绳破断拉力：根据钢丝绳的规格和材质，可以通过查询相关手册或资料获得。
2.安全系数：一般取值为6~8，根据工程实际情况和设计要求确定。
3.吊装系数：根据吊装方式和工况确定，一般取值为1.2~1.5。
三、影响承重的因素
1.钢丝绳的质量：包括钢丝绳的规格、材质、生产工艺等。
2.钢筋的重量：包括钢筋的直径、长度、数量等。
3.吊装方式：不同的吊装方式对承重能力有影响，如单点吊装、双点吊装、多点吊装等。
4.环境条件：如温度、湿度等，会影响钢丝绳的性能和寿命。
四、提高承重能力的措施
1.选择高质量钢丝绳：选择正规厂家生产、符合国家标准的钢丝绳，确保
其抗拉强度和耐久性。
2.合理设置安全系数：根据工程实际情况，合理确定安全系数，平衡成本与安全。
3.优化吊装方式：针对不同工况，选择合适的吊装方式，降低承重能力的影响。
4.定期检查与维护：对钢丝绳进行定期检查和维护，确保其正常工作。
五、总结
钢丝绳吊钢筋的最大承重计算是保证工程安全的关键环节。
通过了解计算公式、掌握影响承重的因素，并采取相应措施，可以确保钢筋在各种工况下的安全稳定。
箍筋长度计算公式箍筋是指钢筋混凝土结构中用于增加构件的抗弯强度和抗剪强度的钢筋，常用于柱、梁、板等构件中。
箍筋长度的计算是为了确定箍筋的长度，以满足结构设计的要求和施工的需要。
箍筋的长度计算公式包括两个方面的考虑：一是满足最小长度要求，以确保箍筋的受力作用；二是满足结构设计要求，以确保箍筋的抗弯强度和抗剪强度。
1.最小长度要求：Lmin = max(d/4, 300)其中，Lmin为箍筋的最小长度，d为构件的最小尺寸。
2.结构设计要求：根据结构设计的要求和结构的受力分析，可以计算出箍筋的正截面抗弯强度和抗剪强度。
根据这些强度要求，计算箍筋的长度。
抗弯强度计算：抗弯强度是指箍筋在构件受弯作用下所能承受的荷载。
根据构件的弯矩和箍筋的截面特性，可以计算出箍筋截面的抗弯强度。
抗弯强度的计算公式为：Vc = As * fy * d / F其中，Vc为箍筋的抗弯强度，As为箍筋的截面积，fy为箍筋的抗拉强度，d为箍筋离受拉边缘的距离，F为安全系数。
抗剪强度计算：抗剪强度是指箍筋在构件受剪作用下所能承受的荷载。
根据构件的剪力和箍筋的截面特性，可以计算出箍筋截面的抗剪强度。
抗剪强度的计算公式为：Vc = Av * fyv * d / Fv其中，Vv为箍筋的抗剪强度，Av为箍筋的截面积，fyv为箍筋的抗剪强度，d为箍筋离受力面的距离，Fv为安全系数。
根据以上的计算公式，可以确定箍筋的长度。
根据设计要求和施工要求，可以对箍筋的长度进行进一步的调整和优化。
综合考虑构件的尺寸、荷载、构件受力状态等因素，可以确定最终的箍筋长度。
A条件：1、保护层为25mm2、分别对抗震时及非抗震时的箍筋长度进行计算，3、弯钩为135度，4、计算箍筋数量50个，5、箍筋为Φ8的圆钢。
非抗震=((300-25*2)+(900-25*2))*2+2*6.9*d+8*d=((300-25*2)+(900-25*2))*2+2*11.9*8+8*8=2.374M *0.00617*8*8*50/1000=0.0469吨抗震=((300-25*2)+(900-25*2))*2+2*11.9*d+8*d=((300-25*2)+(900-25*2))*2+2*11.9*8+8*8=2.454 M*0.00617*8*8*50/1000=0.0485吨---------------------------------------------------------------------------------------------------------------------- 计算公式：箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以将多扣掉的长度在补充回来，由此，箍筋计算时增加了8d。
所以：箍筋长度＝[(300-25*2)+(900-25*2)]*2+2*11.9d+8d=2426.4(mm)=2.4264(m) 箍筋重量=2.4264*50*0.395=47.92kg=0.048吨非抗震箍筋长度＝[(300-25*2)+(900-25*2)]*2+17.43d=2.34米震箍筋长度＝[(300-25*2)+(900-25*2)]*2+27.43d=2.42米B钢筋工程量计算规则及技巧，初学者必备（图文并茂）下载看了就很清楚了，呵呵，第一次发帖，需要一些威望值，还望成全。
第五章钢筋混凝土受压构件承载力计算以承受轴向压力为主的构件称为受压构件（柱）。
理论上认为，轴向外力的作用线与构件轴线重合的受压构件，称为轴心受压构件。
在实际结构中，真正的轴心受压构件几乎是没有的，因为由于混凝土材料组成的不均匀，构件施工误差，安装就位不准，都会导致压力偏心。
如果偏心距很小，设计中可以略去不计，近似简化为按轴心受压构件计算。
若轴向外力作用线偏离或同时作用有轴向力和弯矩的构件称为偏心受压构件。
在实际结构中，在轴向力和弯矩作用的同时，还作用有横向剪力，如单层厂房的柱、刚架桥的立柱等。
在设计时，因构件截面尺寸较大，而横向剪力较小，为简化计算，在承载力计算时，一般不考虑横向剪力，仅考虑轴向偏心力（或轴力和弯矩）的作用。
§5-1 轴心受压构件承载力计算轴心受压构件按其配筋形式不同，可分为两种形式：一种为配有纵向钢筋及普通箍筋的构件，称为普通箍筋柱（直接配筋）；另一种为配有纵向钢筋和密集的螺旋箍筋或焊接环形箍筋的构件，称为螺旋箍筋柱（间接配筋）。
在一般情况下，承受同一荷载时，螺旋箍筋柱所需截面尺寸较小，但施工较复杂，用钢量较多，因此，只有当承受荷载较大，而截面尺寸又受到限制时才采用。
（一）普通箍筋柱1、构造要点普通箍筋柱的截面常采用正方形或矩形。
柱中配置的纵向钢筋用来协助混凝土承担压力，以减小截面尺寸，并用以增加对意外弯矩的抵抗能力，防止构件的突然破坏。
纵向钢筋的直径不应小于12mm，其净距不应小于50mm，也不应大于350mm；对水平浇筑的预制件，其纵向钢筋的最小净距应按受弯构件的有关规定处理。
配筋率不应小于0.5%，当混凝土强度等级为C50及以上时应不小于0.6%；同时，一侧钢筋的配筋率不应小于0.2%。
受压构件的配筋率按构件的全截面面积计算（图5.1-1）。
柱内除配置纵向钢筋外，在横向围绕着纵向钢筋配置有箍筋，箍筋与纵向钢筋形成骨架，防止纵向钢筋受力后压屈。
柱的箍筋应做成封闭式，其直径应不小于纵向钢筋直径的1/4，且不小于8mm。
箍筋计算公式范文箍筋通常用于混凝土构件的抗弯和抗剪强度加固。
在混凝土梁和柱中，箍筋能够有效地提高结构的承载能力和变形性能，减小裂缝的宽度和数量，增加结构的延性和韧性。
在进行箍筋计算时，需要考虑以下几个方面：1.荷载作用：根据结构的设计荷载，计算出混凝土构件的弯矩、剪力和轴向力等。
2.弯矩计算：根据混凝土构件的几何形状和受力情况，计算出构件截面上的正负弯矩分布。
3.箍筋间距：根据构件截面的尺寸和受力情况，确定箍筋间的最大间距。
4.弯矩配筋：根据混凝土的强度和结构的要求，计算出所需的箍筋面积。
5.剪力配筋：根据混凝土构件的剪力大小和抗剪强度要求，计算出所需的箍筋面积。
在进行具体计算时，可以使用以下公式来确定箍筋数量和规格：1.弯矩计算公式：M=f*W其中，M为弯矩，f为应力，W为截面上的弯矩臂。
2.箍筋间距计算公式：S=z*d其中，S为箍筋间距，z为构件尺寸系数，d为构件的直径或宽度。
3.弯矩配筋计算公式：As = (M * h) / (0.87 * fyd)其中，As为箍筋的面积，M为弯矩，h为构件的高度，fyd为箍筋的屈服强度。
4.剪力配筋计算公式：Av = (V * d) / (0.87 * fyv)其中，Av为箍筋的面积，V为剪力，d为构件的直径或宽度，fyv为箍筋的抗剪强度。
这些公式仅为一般情况下的计算公式，实际设计中可能涉及更多的因素和公式。
因此，在实际设计中，需根据国家或地区的设计规范和标准，结合具体工程要求进行计算。
需要注意的是，箍筋的安装要符合相关规范和施工规程，以确保箍筋的布置和连接符合结构的设计要求，并能够提供有效的加固作用。
同时，还需要对箍筋的锚固和连接进行计算和检查，以确保箍筋的力学性能和连接性能满足要求。
