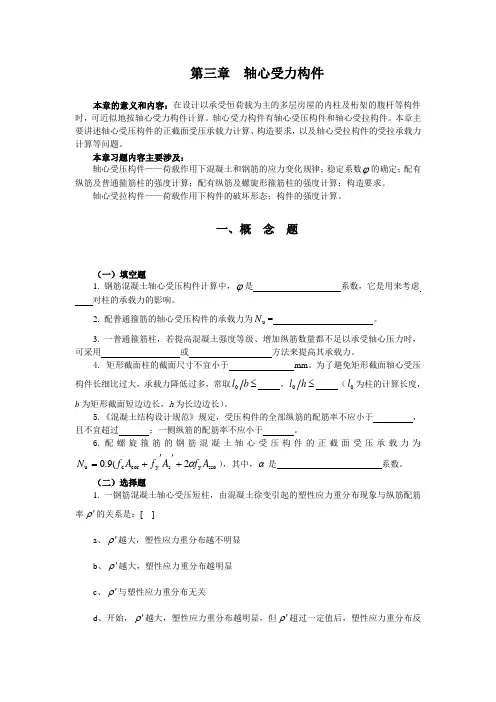

第三章 轴心受力构件本章的意义和内容：在设计以承受恒荷载为主的多层房屋的内柱及桁架的腹杆等构件时，可近似地按轴心受力构件计算。

轴心受力构件有轴心受压构件和轴心受拉构件。

本章主要讲述轴心受压构件的正截面受压承载力计算、构造要求，以及轴心受拉构件的受拉承载力计算等问题。

本章习题内容主要涉及：轴心受压构件——荷载作用下混凝土和钢筋的应力变化规律；稳定系数ϕ的确定；配有纵筋及普通箍筋柱的强度计算；配有纵筋及螺旋形箍筋柱的强度计算；构造要求。

轴心受拉构件——荷载作用下构件的破坏形态；构件的强度计算。

一、概 念 题（一）填空题1. 钢筋混凝土轴心受压构件计算中，ϕ是 系数，它是用来考虑 对柱的承载力的影响。

2. 配普通箍筋的轴心受压构件的承载力为u N = 。

3. 一普通箍筋柱，若提高混凝土强度等级、增加纵筋数量都不足以承受轴心压力时，可采用 或 方法来提高其承载力。

4. 矩形截面柱的截面尺寸不宜小于 mm 。

为了避免矩形截面轴心受压构件长细比过大，承载力降低过多，常取≤l 0 ，≤h l 0 （0l 为柱的计算长度，b 为矩形截面短边边长，h 为长边边长）。

5.《混凝土结构设计规范》规定，受压构件的全部纵筋的配筋率不应小于 ，且不宜超过 ；一侧纵筋的配筋率不应小于 。

6.配螺旋箍筋的钢筋混凝土轴心受压构件的正截面受压承载力为sso y s y cor c u 2(9.0A f A f A f N α+''+=），其中，α是 系数。

（二）选择题1. 一钢筋混凝土轴心受压短柱，由混凝土徐变引起的塑性应力重分布现象与纵筋配筋率ρ'的关系是：[ ]a 、ρ'越大，塑性应力重分布越不明显b 、ρ'越大，塑性应力重分布越明显c 、ρ'与塑性应力重分布无关d 、开始，ρ'越大，塑性应力重分布越明显，但ρ'超过一定值后，塑性应力重分布反而不明显了2. 配置螺旋箍筋的钢筋混凝土柱的抗压承载力，高于同等条件下不配置螺旋箍筋时的抗压承载力是因为 [ ]。

第6章受压构件的截面承载力概述钢筋混凝土柱是典型的受压构件，不论是排架柱，还是框架柱（图6-1）在荷载作用下其截面上一般作用有轴力、弯矩和剪力。

图6-1 钢筋混凝土结构框架柱内力受压构件可分为两种：轴心受压构件与偏心受压构件，如图6-2所示。

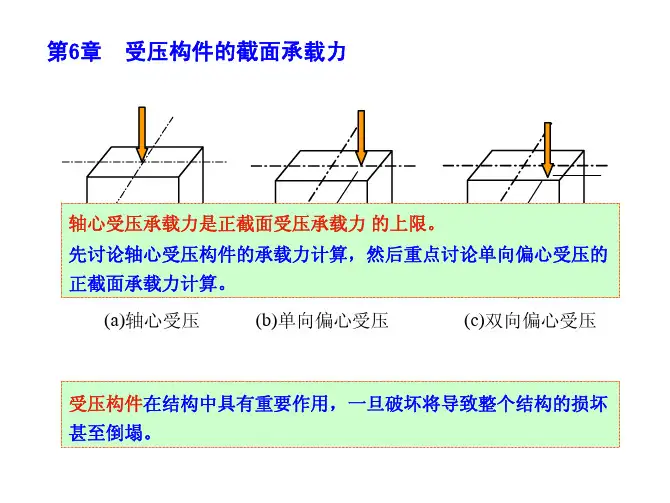

(a) 轴心受压(b) 单向偏心受压(c) 双向偏心受压图6-2 轴心受压与偏心受压图实际工程中有没有真正的轴心受压构件？实际工程中真正的轴心受压构件是不存在的，因为在施工中很难保证轴向压力正好作用在柱截面的形心上，构件本身还可能存在尺寸偏差。

即使压力作用在截面的几何重心上，由于混凝土材料的不均匀性和钢筋位置的偏差也很难保证几何中心和物理中心相重合。

尽管如此，我国现行《混凝土规范》仍保留了轴心受压构件正截面承载力计算公式，对于框架的中柱、桁架的压杆，当其承受的弯矩很小时，可以略去不计，近似简化为轴心受压构件来计算。

偏心受压构件的三种情况：当弯矩和轴力共同作用于构件上，可看成具有偏心距e0 = M / N的轴向压力的作用，或当轴向力作用线与构件截面重心轴不重合时，称为偏心受压构件。

当轴向力作用线与截面的重心轴平行且沿某一主轴偏离重心时，称为单向偏心受压构件。

就是图6-2b这种情况。

当轴向力作用线与截面的重心轴平行且偏离两个主轴时，称为双向偏心受压构件。

就是图6-2c这种情况。

§6.1受压构件的一般构造要求6.1.1截面形式及尺寸6.1.2材料强度要求6.1.3纵筋的构造要求6.1.4箍筋的构造要求本节内容较容易，主要是混凝土结构设计规范的一些相关规定，请同学自学掌握。

§6.2轴心受压构件的正截面承载力计算为了减小构件截面尺寸，防止柱子突然断裂破坏，增强柱截面的延性和减小混凝土的变形，柱截面配有纵筋和箍筋，当纵筋和箍筋形成骨架后，还可以防止纵筋受压失稳外凸，当采用密排箍筋时还可以约束核心混凝土，提高混凝土的延性、强度和抗压变形能力。

轴心受压构件根据配筋方式的不同，可分为两种基本形式：①配有纵向钢筋和普通箍筋的柱，简称普通箍筋柱，如图6-5（a）所示；②配有纵向钢筋和间接钢筋的柱，简称螺旋式箍筋柱，如图6-5（b）所示（或焊接环式箍筋柱），如图6-5（c）所示。

第四章 练习题参考答案【4-1】 已知某轴心受拉杆的截面尺寸300400b h mm mm ⨯=⨯，配有820φ钢筋，混凝土和钢筋的材料指标为：22.0/t f N mm =，42.110c E =⨯2/N mm ，2270/y f N mm =，522.110/s E N mm =⨯。

试问此构件开裂时和破坏时的轴向拉力分别为多少？【解】 配820φ钢筋，查混凝土结构设计规范（GB50010-2010）附录A ，表 A.0.1得22513s A mm =。

2513 2.09% 3.0%300400s A bh ρ===<⨯，2300400120000A bh mm ==⨯=， 542.110102.110s E c E E α⨯===⨯ （1）由式（4-5），开裂荷载为0(1)(1)tcr c E t t E N E A f A αρεαρ=+=+ 2.0120000(1100.0209)=⨯⨯+⨯290160N = 209.16kN =（2）由式（4-7），构件的抗拉极限承载力为2702513678510678.51tu y s N f A N kN ==⨯==【4-2】已知某钢筋混凝土轴心受拉构件，截面尺寸为200300b h mm mm ⨯=⨯，构件的长度2000l mm =，混凝土抗拉强度22.95/t f N mm =，弹性模量422.5510/c E N mm =⨯，纵向钢筋的截面积2615s A mm =，屈服强度2270/y f N mm =，弹性模量522.110/s E N mm =⨯，求（1）若构件伸长0.2mm ，外荷载是多少？混凝土和钢筋各承担多少外力？ （2）若构件伸长0.5mm ，外荷载是多少？混凝土和钢筋各承担多少外力？ （3）构件开裂荷载是多少？即将开裂时构件的变形是多少？ （4）构件的极限承载力是多少？【解】615 1.025% 3.0%200300s A bh ρ===<⨯，则220030060000A bh mm ==⨯= 542.1108.2352.5510s E c E E α⨯===⨯，4042.95 1.157102.5510t t c f E ε-===⨯⨯ （1）○1由0.2l mm ∆=可知，构件的应变为4400.21.010 1.157102000t l l εε--∆===⨯<=⨯ 构件未开裂，处于弹性工作状态，c s εεε==，构件所受的拉力为44(1) 2.551060000(18.235 1.025%) 1.010t c E N E A αρε-=+=⨯⨯⨯+⨯⨯⨯3165.9110N =⨯165.91kN =○2此时混凝土承担的外力 4432.5510 1.010********.010153.0ts c N E A N kN ε-==⨯⨯⨯⨯=⨯=○3钢筋承担的外力 165.91153.012.91ts t tc N N N kN =-=-=（2）○1由0.5l mm ∆=可知，构件的应变为4400.5 2.510 1.157102000t l l εε--∆===⨯>=⨯，且35270 1.286102.110y y s f E εε-<===⨯⨯ 构件开裂，钢筋未屈服，s εε=，构件所受的拉力为542.110 2.51061532287.532.29t s s N E A N kN ε-==⨯⨯⨯⨯==○2此时，混凝土开裂，在开裂处混凝土应力 0c σ= ○3钢筋的应力 5422.110 2.51052.5/s s E N mm σε-==⨯⨯⨯= （3）○1开裂荷载为0(1)tcr c E t N E A αρε=+442.551060000(18.235 1.025%) 1.15710-=⨯⨯⨯+⨯⨯⨯191.96kN =○2即将开裂时构件的变形 40 1.1571020000.23t l l mm ε-∆=⋅=⨯⨯=（4）构件的极限承载力为270615166050166.05tu y s N f A N kN ==⨯==【4-3】某钢筋混凝土轴心受拉构件的截面尺寸为300300b h mm mm ⨯=⨯，配有822的纵向受力钢筋，已知22.3/t f N mm =，422.410/c E N mm =⨯，2345/y f N mm =，521.9610/s E N mm =⨯。

3、钢筋混凝土受压构件的强度计算第三章钢筋混凝土受压构件的强度计算桥梁结构中的桥墩、桩、主拱圈、斜拉桥的索塔，以及单层厂房柱、拱、屋架上弦杆，多层和高层建筑中的框架柱、剪力墙、筒体，烟囱的筒壁等均属于受压构件。

受压构件按受力情况分为轴心受压构件和偏心受压构件两类。

第一节配有纵向钢筋和普通箍筋的轴心受压构件当构件受到位于截面形心的轴向压力时，为轴心受压构件。

钢筋混凝土轴心受压构件按箍筋的作用及配置方式可分为普通箍筋柱和螺旋箍筋柱两种，本节介绍配有纵向钢筋和普通箍筋的轴心受压构件。

3.1.1 一般构造要求1、混凝土标号轴心受压构件的正截面承载力，主要由混凝土提供，一般多采用C20～C30混凝土，或者采用更高标号的混凝土。

2、截面尺寸轴心受压构件截面尺寸不宜过小，因长细比越大，承载力越小，不能充分利用材料强度。

矩形截面的最小尺寸不宜小于250mm。

3、纵向钢筋纵向受力钢筋一般选R235、HRB335级钢筋，有特殊要求时，可用HRB400级钢筋。

钢筋的直径不应小于12mm，净距不应小于5Omm 且不应大于35Omm。

在构件截面上，纵向受力钢筋至少应有4根并且在截面每一角隅处必须布置一根。

柱内设置纵向钢筋的目的是：a、提高柱的承载力，以减小构件的截面尺寸；b、防止因偶然偏心产生的破坏；c、改善构件破坏时的延性；d、减小混凝土的徐变。

为此，《公桥规》规定：构件全部纵向钢筋的配筋百分率不应小于0.5%（当混凝土强度等级在C50及以上时，不应小于0.6%）；同时，一侧钢筋的配筋百分率不应小于0.2%。

轴心受压构件在加载后荷载维持不变的条件下，由于混凝土徐变，随着荷载作用时间的增加，混凝土的压应力逐渐变小，钢筋的压力逐渐变大，初期变化比较快，经过一定时间后趋于稳定。

在荷载突然卸载时，构件回弹，由于混凝土徐变变形的大部分不可恢复，故当荷载为零时，会使柱中钢筋受压而混凝土受拉,若柱的配筋率过大，还可能将混凝土拉裂；若柱中纵筋和混凝土之间有很强的粘应力时，则可能同时产生纵向裂缝。

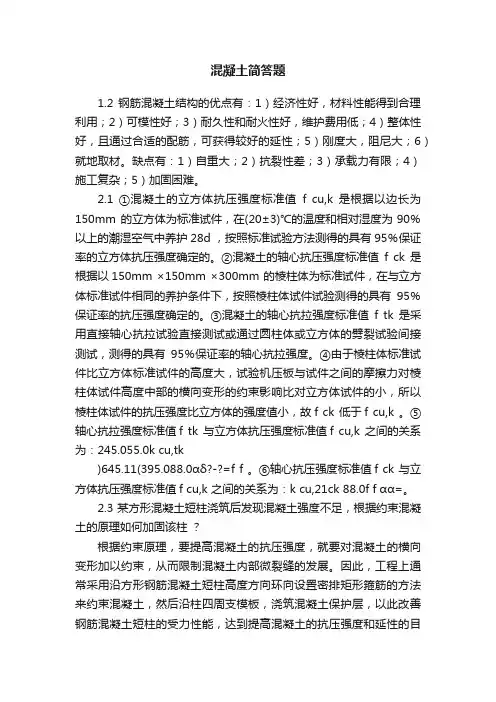

混凝土简答题1.2 钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。

缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。

2.1 ①混凝土的立方体抗压强度标准值f cu,k 是根据以边长为150mm 的立方体为标准试件，在(20±3)℃的温度和相对湿度为90％以上的潮湿空气中养护28d ，按照标准试验方法测得的具有95％保证率的立方体抗压强度确定的。

②混凝土的轴心抗压强度标准值f ck 是根据以150mm ×150mm ×300mm 的棱柱体为标准试件，在与立方体标准试件相同的养护条件下，按照棱柱体试件试验测得的具有95％保证率的抗压强度确定的。

③混凝土的轴心抗拉强度标准值f tk 是采用直接轴心抗拉试验直接测试或通过圆柱体或立方体的劈裂试验间接测试，测得的具有95％保证率的轴心抗拉强度。

④由于棱柱体标准试件比立方体标准试件的高度大，试验机压板与试件之间的摩擦力对棱柱体试件高度中部的横向变形的约束影响比对立方体试件的小，所以棱柱体试件的抗压强度比立方体的强度值小，故f ck 低于f cu,k 。

⑤轴心抗拉强度标准值f tk 与立方体抗压强度标准值f cu,k 之间的关系为：245.055.0k cu,tk)645.11(395.088.0αδ?-?=f f 。

⑥轴心抗压强度标准值f ck 与立方体抗压强度标准值f cu,k 之间的关系为：k cu,21ck 88.0f f αα=。

2.3 某方形混凝土短柱浇筑后发现混凝土强度不足，根据约束混凝土的原理如何加固该柱？根据约束原理，要提高混凝土的抗压强度，就要对混凝土的横向变形加以约束，从而限制混凝土内部微裂缝的发展。

因此，工程上通常采用沿方形钢筋混凝土短柱高度方向环向设置密排矩形箍筋的方法来约束混凝土，然后沿柱四周支模板，浇筑混凝土保护层，以此改善钢筋混凝土短柱的受力性能，达到提高混凝土的抗压强度和延性的目2.7 什么是混凝土徐变？徐变对混凝土构建有何影响？徐变的主要因素？如何减小徐变？结构或材料承受的荷载或应力不变，而应变或变形随时间增长的现象称为徐变。

结构设计原理习题库（含参考答案）一、单选题（共43题，每题1分，共43分）1.在承载力复核时我们取（）A、设计值B、标准值C、实际值D、以上都对正确答案：C2.纵向受力钢筋的净距不应小于（）mm且不大于（）mmA、50250B、60250C、60350D、50350正确答案：D3.材料图也叫正截面受弯承载力图，其形状（）。

A、与梁上的剪力值大小有关B、与梁上的弯矩包络图相同C、与梁内的箍筋和弯起筋用量有关D、与梁内的纵筋布置情况有关正确答案：B4.斜拉破坏多发生在无腹筋梁或配置较少腹筋的有腹筋梁，且其剪跨比数值（）时。

A、m>4B、m＞1C、m>2D、m>3正确答案：D5.在实际结构中，轴心受压构件所承受的大部分作用为恒载。

在恒载的长期作用下，混凝土会产生徐变。

随着作用持续时间的增加，混凝土的压应力（），钢筋的压应力（）。

A、逐渐减小不变B、逐渐增大逐渐减小C、逐渐增大不变D、逐渐减小逐渐增大正确答案：D6.《桥规》（JTGD60—（））规定：公路桥涵结构按正常使用极限状态设计时，应采用作用的频遇组合或永久组合。

()A、2013B、2014C、2015D、2016正确答案：C7.混凝土强度等级C50及以下的矩形应力图高度系数（）A、0.79B、0.75C、0.80D、0.74正确答案：C8.ψC、——在作用组合中除汽车荷载外的其他可变作用的组合值分项系数，取（）。

A、0.6B、0.5C、0.75D、1.0正确答案：C9.与普通混凝土结构相比，预应力混凝土结构大大推迟了（）的时间。

A、混凝土被压坏B、混凝土裂纹出现C、钢筋被拉断D、网状裂纹出现正确答案：B10.箍筋的螺距或间距不应大于核心直径的（）A、1/2.B、2/5.C、2/3。

D、1/5.正确答案：D11.我们在单筋梁横截面计算时，我们常把单排钢筋假设为（）A、60B、40C、70D、20正确答案：B12.设置纵向钢筋的目的是()A、协助混凝土承受压力，可增大构件截面尺寸B、承受可能存在的较大的弯矩C、承受弯矩和剪力共同产生的主拉应力D、防止构件的突然脆性破坏正确答案：D13.下列哪个是<公桥规>(JTGD、62—2004)的规定条件（）A、保证构件在承受作用时，保护层不过早剥落B、必须达到一定的强度C、螺旋箍筋柱正截面损坏D、符合相应的规定正确答案：A14.以下（）属于混凝土在荷载作用下的变形A、徐变B、温度变形C、干湿变形D、化学收缩正确答案：A15.轴心受压构件破坏形态实验，在柱长度（）设置百分表，测量其横向挠度。
