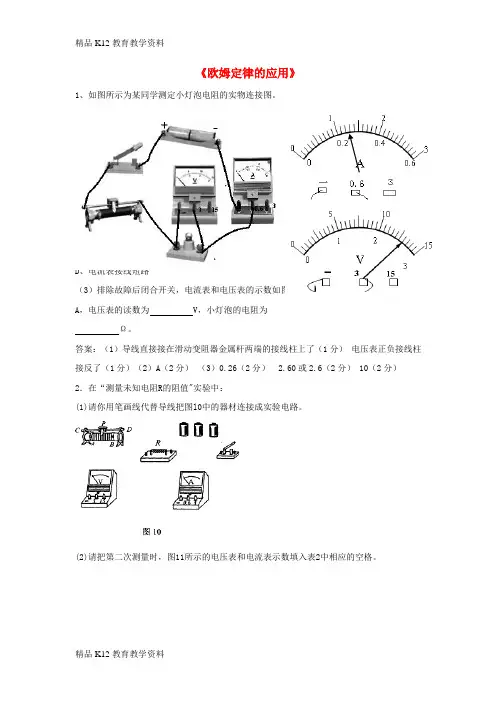

精品K12教育教学资料 《欧姆定律的应用》

1、如图所示为某同学测定小灯泡电阻的实物连接图。

（1）图中有两处明显连接错误，请指出来：

① ②

（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是 （填下列故障原因的代号）

A、小灯泡接线短路

B、电源接触不良

C、小灯泡接线断路

D、电流表接线短路

（3）排除故障后闭合开关，电流表和电压表的示数如图1甲、乙所示，则电流表的读数为

A，电压表的读数为 V，小灯泡的电阻为

Ω。

答案：（1）导线直接接在滑动变阻器金属杆两端的接线柱上了（1分） 电压表正负接线柱接反了（1分）（2）A（2分） （3）0.26（2分） 2.60或2.6（2分） 10（2分）

2．在“测量未知电阻R的阻值"实验中：

(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。

(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。 精品K12教育教学资料

精品K12教育教学资料

表2

次数 1 2

3

电压／V 1.1 2.3

电流／A 0.22

0.46

（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为 Ω。

答案：(6分)(1)电路连接见图答(3分)(2)1．6(1分)；0．32(1分)

(3)5(1分)评分要点：电路出现短路不给分。电流表、电压表、滑动变阻器、电池组连接各占1分(三处及以上错误扣3分)。

3.某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。

（1）(1分)下图甲是测量灯泡电阻的电路图，请你在○里填上合适的电表符号。

（2）(2分)根据图甲电路，用笔画线代替导线，将图乙的实物电路连接完整。

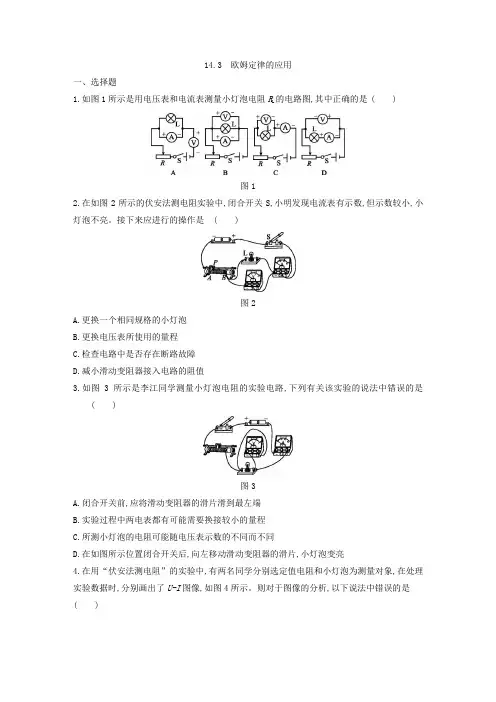

14.3 欧姆定律的应用

一、选择题

1.如图1所示是用电压表和电流表测量小灯泡电阻RL的电路图,其中正确的是 (

)

图1

2.在如图2所示的伏安法测电阻实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是 (

)

图2

A.更换一个相同规格的小灯泡

B.更换电压表所使用的量程

C.检查电路中是否存在断路故障

D.减小滑动变阻器接入电路的阻值

3.如图3所示是李江同学测量小灯泡电阻的实验电路,下列有关该实验的说法中错误的是 (

)

图3

A.闭合开关前,应将滑动变阻器的滑片滑到最左端

B.实验过程中两电表都有可能需要换接较小的量程

C.所测小灯泡的电阻可能随电压表示数的不同而不同

D.在如图所示位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮

4.在用“伏安法测电阻”的实验中,有两名同学分别选定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U-I图像,如图4所示。则对于图像的分析,以下说法中错误的是

( )

图4

A.由图甲可知,定值电阻的阻值为1 Ω

B.由图甲可知,电阻是导体本身的性质,它不随导体两端的电压和导体中电流的改变而改变

C.由图乙可知,小灯泡的电阻跟灯丝的温度有关

D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻

二、填空题

5.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表示数如图5甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为

V,电流表的示数为

A,电阻R的阻值为 Ω。

图5

6.如图6所示是正常工作电压为3.0 V的小灯泡的I-U图线,小灯泡正常工作时的电阻为

Ω。将两只这样的小灯泡串联接在电压为3.0 V的电源两端,每只小灯泡的电阻是

Ω。

图6

7.在“用电压表和电流表测电阻”的实验中,小明同学连接完实验电路,闭合开关,当调节滑动变阻器的滑片时,他发现电压表和电流表示数变化相反,已知实验中使用的电源是稳压电源(电源两端电压保持不变),则出现这一现象的原因是电压表接到了 的两端。

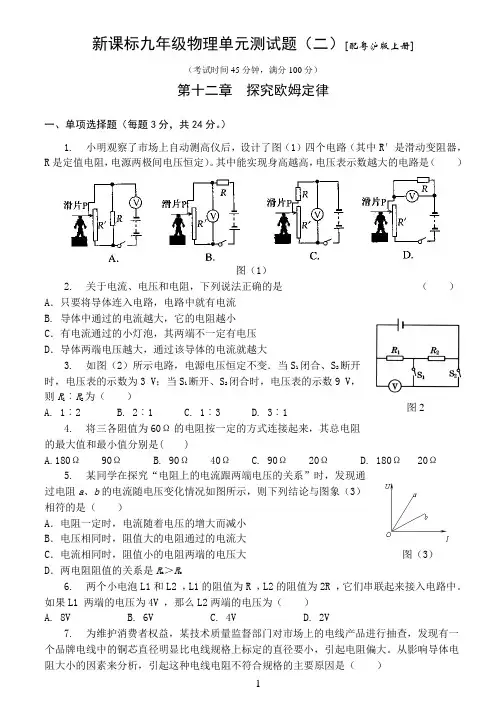

新课标九年级物理单元测试题（二）[配粤沪版上册]

（考试时间45分钟，满分100分）

第十二章 探究欧姆定律

一、单项选择题（每题3分，共24分。）

1. 小明观察了市场上自动测高仪后，设计了图（1）四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（

） 图（1）

2. 关于电流、电压和电阻，下列说法正确的是 （ ）

A．只要将导体连入电路，电路中就有电流

B. 导体中通过的电流越大，它的电阻越小

C．有电流通过的小灯泡，其两端不一定有电压

D．导体两端电压越大，通过该导体的电流就越大

3. 如图（2）所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（ ）

A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1

4. 将三各阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是( )

A.180Ω 90Ω B. 90Ω 40Ω C. 90Ω 20Ω D. 180Ω 20Ω

5. 某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象（3）相符的是（ ）

A．电阻一定时，电流随着电压的增大而减小

B．电压相同时，阻值大的电阻通过的电流大

C．电流相同时，阻值小的电阻两端的电压大 图（3）

D．两电阻阻值的关系是Ra＞Rb

6. 两个小电泡L1和L2 ，L1的阻值为R ，L2的阻值为2R ，它们串联起来接入电路中。如果L1 两端的电压为4V ，那么L2两端的电压为（ ）

A. 8V B. 6V C. 4V D. 2V

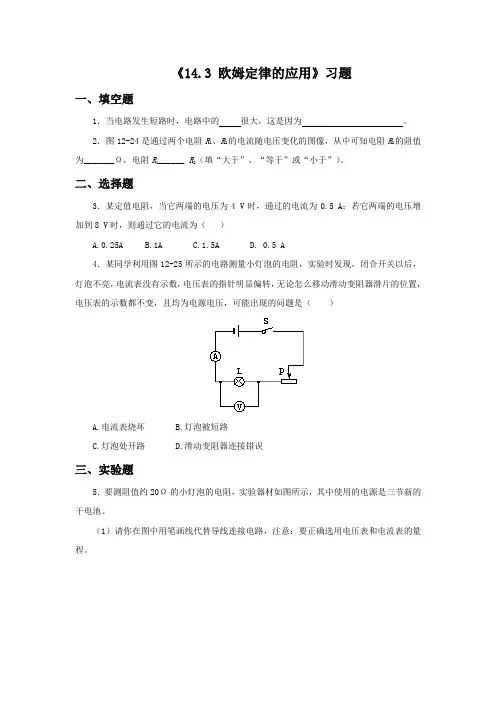

《14.3 欧姆定律的应用》习题

一、填空题

1．当电路发生短路时，电路中的

很大，这是因为 。

2．图12-24是通过两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为_______Ω，电阻R1______ R2（填“大于”、“等于”或“小于”）。

二、选择题

3．某定值电阻，当它两端的电压为4 V时，通过的电流为0.5 A；若它两端的电压增加到8 V时，则通过它的电流为（ ）

A.0.25A B.1A C.1.5A D. 0.5 A

4．某同学利用图12-25所示的电路测量小灯泡的电阻，实验时发现，闭合开关以后，灯泡不亮，电流表没有示数，电压表的指针明显偏转，无论怎么移动滑动变阻器滑片的位置，电压表的示数都不变，且均为电源电压，可能出现的问题是（ ）

A.电流表烧坏 B.灯泡被短路

C.灯泡处开路 D.滑动变阻器连接错误

三、实验题

5．要测阻值约20Ω的小灯泡的电阻，实验器材如图所示，其中使用的电源是三节新的干电池。

（1）请你在图中用笔画线代替导线连接电路，注意：要正确选用电压表和电流表的量程。

（2）根据图中电流表和电压表的示数，计算小灯泡的电阻是多大？00000.21150.422100.63315AV--0.6 3 315

6．小刚和小红同学在做测量小灯泡的电阻的实验时，记录了下面的一组数据：

实验次数 U/V I/A R/Ω

1 6 0.5

2 5.5 0.48

3 5 0.46

4 4.5 0.44

5 4 0.42

⑴请计算出表中每次实验的电阻值。

⑵比较这些电阻，你发现了什么？尝试对你的发现作出解释。

7．张楠同学用伏安法测量某一定值电阻的阻值。实验过程中，由于张楠同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填入记录表格中。
