电解电容所有规格

  • 格式：doc
  • 大小：88.50 KB
  • 文档页数：4

..

;. 电解电容所有规格：

型号 规格

50V0.1UF ￠5*11

50V0.22UF ￠5*11

50V0.33UF ￠5*11

50V0.47UF ￠5*11

50V1UF ￠5*11

50V2.2UF ￠5*11

50V2.2UF ￠5*11

50V3.3UF ￠5*11

50V4.7UF ￠5*11

25V10UF ￠5*11

50V10UF ￠5*11

16V22UF ￠5*11

50V22UF ￠5*11

16V33UF ￠5*11

16V47UF ￠5*11

10V100UF ￠5*11

16V100UF ￠5*11

25V100UF ￠6*12

50V100UF ￠8*12

10V220UF ￠5*11

10V220UF ￠6*12

16V220UF ￠6*12

25V220UF ￠8*12

16V330UF ￠8*12

10V470UF ￠6*12

16V470UF ￠8*12

25V470UF ￠8*12

10V1000UF ￠8*12

16V1000UF ￠10*16

25V1000UF ￠10*20

16V2200UF ￠12*20

25V2200UF ￠13*20

50V0.1UF ￠4*7

50V0.22UF ￠4*7

50V0.33UF ￠4*7

50V0.47UF ￠4*7

50V0.47UF ￠4*7

50V1UF ￠4*7 ..

;. 50V2.2UF ￠4*7

50V2.2UF ￠4*7

50V3.3UF ￠4*7

50V4.7UF ￠4*7

25V10UF ￠4*7

16V22UF ￠4*7

16V33UF ￠4*7

10V47UF ￠4*7

16V47UF ￠4*7

16V47UF ￠5*7

6.3V100UF ￠4*7

610V100UF ￠5*7

16V100UF ￠6*7

25V100UF ￠6*7

10V220UF ￠6*7

16V220UF ￠6*7

型号 规格

50V0.1UF ￠5*11

50V0.22UF ￠5*11

50V0.33UF ￠5*11

50V0.47UF ￠5*11

50V1UF ￠5*11

50V2.2UF ￠5*11

50V2.2UF ￠5*11

50V3.3UF ￠5*11

50V4.7UF ￠5*11

35V10UF ￠5*11

50V10UF ￠5*11

25V22UF ￠5*11

35V22UF ￠5*11

50V22UF ￠5*11

25V33UF ￠5*11

35V33UF ￠5*11

50V33UF ￠5*11

16V47UF ￠5*11

25V47UF ￠5*11

35V47UF ￠6*11

50V47UF ￠6*11

63V47UF ￠8*12

10V100UF ￠5*11

16V100UF ￠5*11

25V100UF ￠6*11

35V100UF ￠8*11 ..

;. 50V100UF ￠8*11

63V100UF ￠10*14

10V220UF ￠6*11

16V220UF ￠6*11

25V220UF ￠8*11

35V220UF ￠8*11

50V220UF ￠10*14

63V220UF ￠10*16

10V330UF ￠8*11

16V330UF ￠8*11

25V330UF ￠8*11

35V330UF ￠10*14

50V330UF ￠10*16

63V330UF ￠10*20

10V470UF ￠6*11

16V470UF ￠8*11

25V470UF ￠10*12

35V470UF ￠10*16

50V470UF ￠10*20

63V470UF ￠13*20

10V1000UF ￠8.1*12

16V1000UF ￠10*16

25V1000UF ￠10*20

35V1000UF ￠13*20

50V1000UF ￠13*25

63V1000UF ￠16*25

16V2200UF ￠10*20

25V2200UF ￠13*25

35V2200UF ￠13*25

50V2200UF ￠16*30

50V0.1UF ￠4*7

50V0.22UF ￠4*7

50V0.33UF ￠4*7

50V0.47UF ￠4*7

50V1UF ￠4*7

50V2.2UF ￠4*7

50V2.2UF ￠4*7

50V3.3UF ￠4*7

50V4.7UF ￠4*7

16V10UF ￠4*7

25V10UF ￠4*7

50V10UF ￠5*7

16V22UF ￠4*7

25V22UF ￠5*7 ..

;. 10V33UF ￠4*7

16V33UF ￠5*7

10V47UF ￠4*7

16V47UF ￠5*7

25V47UF ￠6*7

10V100UF ￠5*7

16V100UF ￠6*7

10V220UF ￠6*7

合集下载

各种型号的铝电解电容器应用

各种型号的铝电解电容器应用

各种型号的铝电解电容器应用

CD60型：

CD60型铝电解电容器，70℃，非固体电解液，采用金属外壳，单向双焊片引出端，应用于50（60）HZ的单向交流电动机上做启动用，使电动机在较低的起动电流下能得到较高的转距。单向电机主要应用在电冰箱，木工电刨，潜水泵，及一些机械电子设备中，他的前景比较广阔。

CD288型：

CD288型铝电解电容器，85℃圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，有压力释放装置，可用于印制板，可用于彩色电视接收机或其他电子设备。

CD110/CD110X型：

CD110/CD110X型铝电解电容器 ，85℃ 普通品 /85℃ 普通品 小体积 ，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，计算机，通讯设备和其他电子控制设备。

CD263/CD263X型：

CD263/CD263X型铝电解电容器，105℃ 普通品/105℃ 缩体，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，电子节能灯或其他电子设备。

CD17型

CD17型铝电解电容器，55℃圆柱型，金属外壳，单向引出，引出方式为焊片式，带有绝缘套管，有压力释放装置，可用于印制板。CD17型铝电解电容器，内部结构特殊，与普通铝电解电容器比较，具有体积甚小 ，电性能指标相当高等特点，它主要是摄影设备的内藏式闪光灯电路中，另外，该产品也可用于点焊，磁化电源，电磁形成，放电加工，汽车指示灯，电梯过度控制等。

CD117H型：

CD117H型铝电解电容器，105℃ 低漏电，金属外壳，单向引出，带有绝缘套管，有极性，防暴方式分底壳防暴和橡皮圈防暴两种。该产品具有漏电小，损耗角正切值小，性能稳定特点，可用于彩电，复印机，录象机，电脑主板中，产品尺寸基本符合彩电各彩电用低压产品要求，尽量考虑到各种整机的通用性。

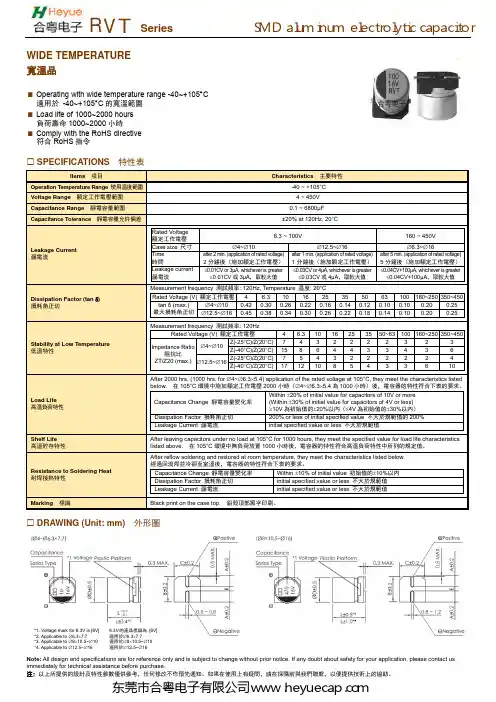

RVT贴片铝电解电容470UF35V 10X10规格书

RVT贴片铝电解电容470UF35V 10X10规格书

Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase. 注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。 WIDE TEMPERATURE 寬溫品 󰀟 Operating with wide temperature range -40~+105°C 適用於 -40~+105°C的寬溫範圍 󰀟 Load life of 1000~2000 hours 負荷壽命1000~2000小時 󰀟 Comply with the RoHS directive 符合RoHS指令 󰂅 SPECIFICATIONS 特性表 Items 項目 Characteristics 主要特性 Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μ

F Capacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°C Leakage Current 漏電流 Rated Voltage 額定工作電壓 6.3 ~ 100V 160 ~ 450V Case size 尺寸 ∅4~∅10 ∅12.5~∅16 ∅6.3~∅

16 Time 時間 after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流 ≤0.01CV or 3μA, whichever is greater ≤0.01CV或3μA，取較大值 ≤0.03CV or 4μA, whichever is greater ≤0.03CV或4μA，取較大值 ≤0.04CV+100μA, whichever is greater≤0.04CV+100μA，取較大值 Dissipation Factor (tan δ) 損耗角正切 Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅10 0.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25 Stability at Low Temperature 低溫特性 Measurement frequency 測試頻率: 120Hz Rated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比 ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3 Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6 ∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4 Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性 After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listed below. 在105°C環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。Capacitance Change 靜電容量變化率 Within ±20% of initial value for capacitors of 10V or more (Within ±30% of initial value for capacitors of 4V or less) ≥10V為初始值的±20%以內（≤4V為初始值的±30%以內） Dissipation Factor 損耗角正切 200% or less of initial specified value 不大於規範值的200% Leakage Current 漏電流 initial specified value or less 不大於規範值 Shelf Life 高溫貯存特性 After leaving capacitors under no load at 105°C for 1000 hours, they meet the specified value for load life characteristics listed above. 在105°C環境中無負荷放置1000小時後，電容器的特性符合高溫負荷特性中所列的規定值。 Resistance to Soldering Heat 耐焊接熱特性 After reflow soldering and restored at room temperature, they meet the characteristics listed below. 經過回流焊並冷卻至室溫後，電容器的特性符合下表的要求。 Capacitance Change 靜電容量變化率 Within ±10% of initial value 初始值的±10%以内 Dissipation Factor 損耗角正切 initial specified value or less 不大於規範值 Leakage Current 漏電流 initial specified value or less 不大於規範值 Marking 標識 Black print on the case top. 鋁殼頂部黑字印刷。 󰂅 DRAWING (Unit: mm) 外形圖

三和电解电容规格型号列表

三和电解电容规格型号列表

一般电解电容规格型号列表图片规格温

度体积型号品牌说明

1uF/50V855*11SD1H105M05011PCSamwh

a脚距

P=2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

4.7uF/50V854*7SS1H475M04007PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2500PCS

/盒*5/箱

10uF/16V854*7SS1C106M04007PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2500PCS

/盒*5/箱

10uF/16V10

55*11RD1C106M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

10uF/25V855*11SG1E106M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

10uF/50V855*11SD1H106M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

10uF/50V10

55*11RD1H1106M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

10uF/400V8510*16SD2G106M10016PASamwh

a脚距P＝

5.0mm

PA直脚

编带

500PCS/

盒*5/箱

10uF/400V10

512*20RG2G106M12020BBSamwh

a脚距P＝

5.0mm

BB引线

直脚包装

400PCS/

包

10uF/400V10

510*16RD2G106M10016PASamwh

a脚距P＝

5.0mm

PA直脚

编带

500PCS/

盒*5/箱

22uF/16V855*11SG1C226M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

22uF/50V855*11SD1H226M05011PCSamwh

a脚距P＝

2.0mm

PC直脚

编带

2000PCS

/盒*5/箱

47uF/16V855*11SD1C476M05011PCSamwh

贴片铝电解电容规格与尺寸

贴片铝电解电容规格与尺寸

2011 V

ersion SMD Aluminum Electrolytic Capacitors VE

Features

‧ 3 ~ 18φ, 85℃, 2,000 hours assured

‧ Chip type large capacitance capacitors

‧ Designed for surface mounting on high density PC board

‧ RoHS Compliance

Marking color: Black SPECIFICATIONS

Items Performance

Category Temperature Range -40℃ ~ +85℃

Capacitance Tolerance ±20% (at 120Hz, 20℃) Rated Voltage 6.3 ~ 100V 160 ~ 450V

Time after 2 minutes after 5 minutes

Leakage Current (at 20℃) Case size 3 ~ 10φ 12.5 ~ 18φ 12.5 ~ 18φ

Leakage Current I = 0.01CV or 3µA, whichever is greater I = 0.03CV or 4µA, whichever is greater I = 0.04CV +100µA

Where, C = rated capacitance in µF V = rated DC working voltage in V Dissipation Factor Rated Voltage 4 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450

(Tanδ at 120Hz, 20℃) 3 ~ 10φ 0.42 0.28 0.24 0.20 0.14 0.12 0.10 0.10 0.10 - -
