第六章 大比例尺地形图的测绘和应用
一、填空题：
1.地面上自然形成的或人工建（构）筑的各种物体称为______________。
2.地面高低起伏的自然形态即为_____________。
3.地形图上任一线段d的长度与地面上相应线段的水平距离D之比，称为地形图的__________________。
4.地面上高程相同的相邻点所连成的闭合曲线称为_______________。
5.地形图上通常用_____________来表示地貌。
6.地形图上的等高线分_____________、___________、___________和__________四种。
7.按规定的基本等高距描绘的等高线，称为__________________。
8.为了计算和用图方便，每隔四根基本等高线加宽描绘一条并注上高程的等高线，称为______________________。
9.山顶向山脚延伸的突起部分，称为__________________。
10.两山脊之间向一个方向延伸的低凹部分，称为__________________。
11.地形测量的实质就是测定碎部点的__________________和________________
12.碎部点应选在_____________和_________________的特征点上。
13.求图上两点间的水平距离的方法有______________和_____________。
14.已知A、B两点的坐标：xxAABB(，y)、（，y），用解析法求图上两点间水平距离的公式是ABD＝_______________________________。
15.已量得直线AB的方位角为AB，直线BA的方位角为BA，则可以用公式AB＝______________________________求直线AB的方位角。
16.直线两端点的高差与水平距离之比，称为直线的__________________。
工程测量中大比例尺地形图的运用探讨
在工程测量中，常常需要用大比例尺地形图来解决一些测量中的问题和困难，尤其是需要在面积非常小，地理位置较偏僻的山区进行工程测量时，大比例尺地形图通过的科学系统的方式，来分析地形并放大和伸缩地形，这样大大提高了工程测量的效率，文章主要探讨了大比例地形图在工程测量中的实际应用，希望能够起到一定的借鉴作用。
标签：工程测量；大比例地形图；应用
引言
大比例地形图常用于研究工程建设的可行性，土木工程规划、设计和施工常以地形图为重要依据。通过大比例地形图了解自然和人文地理等对工程建设的综合影响，充分利用地形条件来勘测、规划、设计，使设计和施工方案更加优化。在工程测量中更是经常用到大比例地形图，通过大比例尺地形图测量和检测范围比较小的地区，这样既提高了工程测量的工作效率，也提高了工作的效率和时效性。下面作者将就自己对大比例尺地形图在工程测量中的运用的认识做一点探讨，希望与大家共同学习进步。
1 大比例尺地形图测量的基本内容
在用大比例尺地形图测试某观测站的过程中主要涉及有选点、埋石、GPS监测、水准联测等采集工作，并且测试区周围树木角度可能会影响测量的准确度和效率。在工程测量中广泛应用GPS+RTK，通常是使用不动态的测量方式来测量和控制建筑工程地形，在使用GPS+RTK进行的测量中，先通过GPS进行的定位，然后通过RTK来进行碎步测量，在测量过程中一般都是一个人背着测量仪器在地形的碎点上呆一下，在进行的移动过程中输入其测量的特殊编码，最后通过定位，这样就可以准确地完成在建筑工程中需要的施工地形图了。
2 采用大比例尺地形图1比500的施测方法
可以采用数字化构成图方法来进行观测站站址1比500比例尺地形图的施测过程，在施工过程中，首先采用GPS不动态定位方法，来标注和联想观测站地区进行的内图根点坐标，这一过程中也可以采用水平尺联测的方法，对图根点的高程进行施测，采集测试区内部的数据和图像，然后再外业采取相应的数据，最后使用光缆将测试区外业采集的相关数据和图像传播到测量使用的计算机中，接着计算机会通过一定的数据处理模式，来及时有效地分析和处理其采集和传输的数据，最后计算机会通过绘图仪的方式打印传输出分析和才采集的图像文件。为了达到长期保存图根点以及未来将进行施工放样测量的工作的目的，工作人员测量之后常常将一些长久性的埋石点预埋在每个不同的测试区之内，并且理石点的石头高度一般都是在五十厘米左右，埋得地方应该在视眼开拓且不容易受到别人的破坏的地方。
龙源期刊网

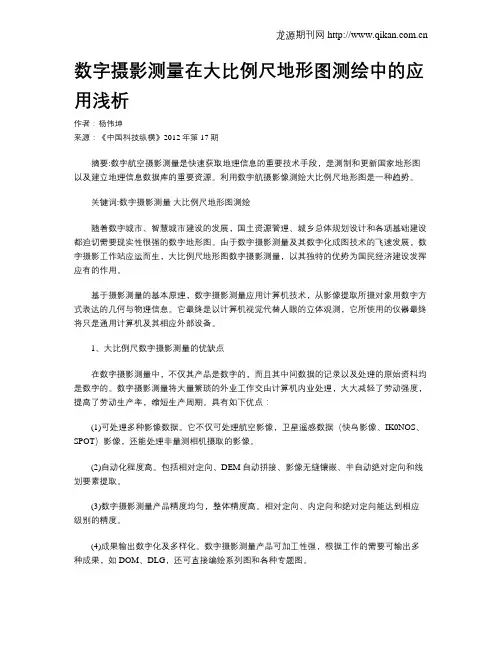

数字摄影测量在大比例尺地形图测绘中的应用浅析
作者：杨伟坤
来源：《中国科技纵横》2012年第17期
摘要:数字航空摄影测量是快速获取地理信息的重要技术手段，是测制和更新国家地形图以及建立地理信息数据库的重要资源。利用数字航摄影像测绘大比例尺地形图是一种趋势。
关键词:数字摄影测量 大比例尺地形图测绘
随着数字城市、智慧城市建设的发展，国土资源管理、城乡总体规划设计和各项基础建设都迫切需要现实性很强的数字地形图。由于数字摄影测量及其数字化成图技术的飞速发展，数字摄影工作站应运而生，大比例尺地形图数字摄影测量，以其独特的优势为国民经济建设发挥应有的作用。
基于摄影测量的基本原理，数字摄影测量应用计算机技术，从影像提取所摄对象用数字方式表达的几何与物理信息。它最终是以计算机视觉代替人眼的立体观测，它所使用的仪器最终将只是通用计算机及其相应外部设备。
1、大比例尺数字摄影测量的优缺点
在数字摄影测量中，不仅其产品是数字的，而且其中间数据的记录以及处理的原始资料均是数字的。数字摄影测量将大量繁琐的外业工作交由计算机内业处理，大大减轻了劳动强度，提高了劳动生产率，缩短生产周期。具有如下优点：
(1)可处理多种影像数据。它不仅可处理航空影像，卫星遥感数据（快鸟影像、IK0NOS、SPOT）影像，还能处理非量测相机摄取的影像。
(2)自动化程度高。包括相对定向、DEM自动拼接、影像无缝镶嵌、半自动绝对定向和线划要素提取。
(3)数字摄影测量产品精度均匀，整体精度高。相对定向、内定向和绝对定向能达到相应级别的精度。
(4)成果输出数字化及多样化。数字摄影测量产品可加工性强，根据工作的需要可输出多种成果，如DOM、DLG，还可直接编绘系列图和各种专题图。 龙源期刊网
大比例尺地形图在工程测量的运用探讨
伴随着我国地质事业的飞速发展，地表以及其表面的附属物在不断发生着巨大的变化。地形图测绘工作，需要把这些变化都精准地在地形图上反映出来，对相关的地理信息数据库系统进行及时的更新，从而进一步确保地形图的现势性和准确性。研究制定合理的地形图测绘生产流程、具体操作模式和质量监督、控制等技术，已经被作为重要课题引起了广大测绘人员和管理者的注意。采用大比例尺的测绘方法绘制地形图，在实际作业中具有非常重要的意义。
一、大比例尺地形图测绘的发展现状
地形图测绘工作主要是通过采用全野外数据采集数字化测图方式完成的，最终转换成基础地理信息系统的数据格式。地形图测绘的作业方式，主要包括以下两种：
第一，通过全站仪与电子手簿配合，现场绘制出相关草图，完成关于地物和地形的相关野外数据的采集工作，在室内通过数字化成图系统把得到的观测数据进一步转换为图形，并将其与草图对照，进行编辑，从而生成所需的数字化地形图。最后，通过对数据、图形进行检查修改以及信息化等，得出最终结果，并将其录入数据库中。
第二，在现场，通过将便携式电脑和全站仪结合起来，当场对构筑物，现状、点状的地物，以及相关地貌等进行编辑，然后在室内对图面做简单的整理、装饰、修改等工作。此种方法将电子手簿和笔记本电脑的优点进行了完美的结合，解决了野外采集到的数据与实际编辑中的误差问题，大大节省了测绘成本，并保障了其质量。
二、大比例尺地形图测量的发展和其优势
随着科技水平的不断进步和发展，科技的进步在给其他领域带来便捷的同时，同样也给我们测绘行业带来了新的工作方向和目标，随着测量仪器的不断更新和换代，更是测绘行业的发展带到了一个新的平台上来了。大比例尺地形图的出现，在很大意义和程度上解决了工程测量中面临的难题，通过大比例尺地形图对范围比较小的地区也能及时的进行工程的测量和检测，一方面提高了工程测量的工作效率，另一方面还在很大程度节约了很多的人力和财力，提高了工作的效率和时效性。 三、大比例尺地形图在工程测量中的应用实例
