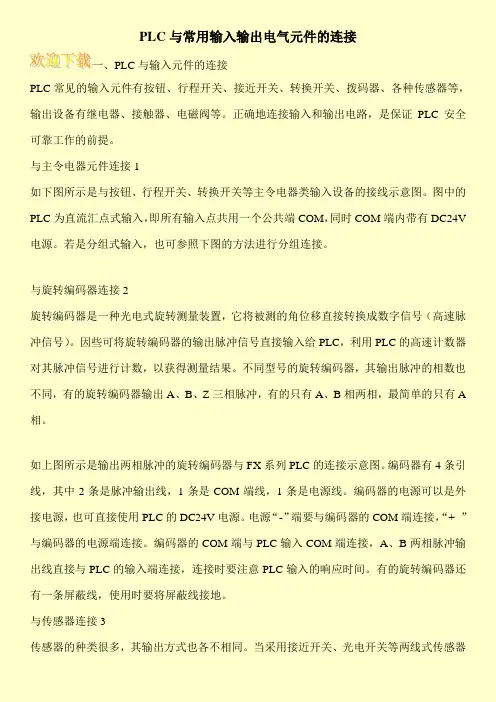

PLC与常用输入输出电气元件的连接
一、PLC与输入元件的连接
PLC常见的输入元件有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。正确地连接输入和输出电路，是保证PLC安全可靠工作的前提。
与主令电器元件连接1
如下图所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。若是分组式输入，也可参照下图的方法进行分组连接。
与旋转编码器连接2
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。因些可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
如上图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
与传感器连接3
传感器的种类很多，其输出方式也各不相同。当采用接近开关、光电开关等两线式传感器
PLC输入外部电路的外部节点形式共分为以下三种：
1、无源节点输入，即：开关节点输入。
2、NPN和PNP节点输入
3、二极管输入
下面，就这三种节点输入的形式及接线方式简单说明一下。
1、无源节点输入（开关量输入）
此种节点形式是PLC输入用的最多的一种形式。使用此种形式时，只要注意PLC的输入公共端是共阳极还是共阴极就行了。如为共阳极，则通过开关节点引入的应该是负极，如为共阴极，则经过开关节点引入的应该是正极。如下图所示（括号内为共阳极时）：
２、NPN和PNP节点输入
一些传感器或接近开关的输出节点是NPN或PNP节点形式。这时，做为PLC的输入是选NPN还是PNP节点，一方面要看要看PLC的接线形式而定，另外还要看传感器或接近开关的接线形式。下面举例来说明：
如下图所示，传感器的输出是NPN形式的。从图中负载接线可知，传感器动作时，输出0V（黑线④处）。这就要求，PLC的公共端（COM）是正极。因此，对于此线路，当PLC的公共端接（CON）正极时，PLC的输入就只能用NPN形式。
下图正好相反，当传感器动作时，其输出为正极（黑线④处）。此时，就要求PLC的公共端（COM）接负极。因此，对于此线路，当PLC的公共端接负极时，PLC的输入就只能用PNP的形式。
PLC的输入节点到底是采用PNP还是NPN的形式，其实大不可必死记。只要明白PLC输入内部的电路原理就行了，即：采用PNP还是NPN节点，都必须保证PLC输入电路内部的光电耦合部分的发光二极管得电。
以上两例是以西门子PLC为例，西门子PLC输入内部线路的光电耦合的公共端可以是共阴极或共阳极，因此，在考虑使用NPN或PNP输入时，可以改变公共端（COM）的正极或负极来分别使用；而对于三菱FX系列的PLC，因光电耦合的公共端是固定采用共阳极的，因此公共端只能接正极，输入也就只能使用NPN节点输入方式了。

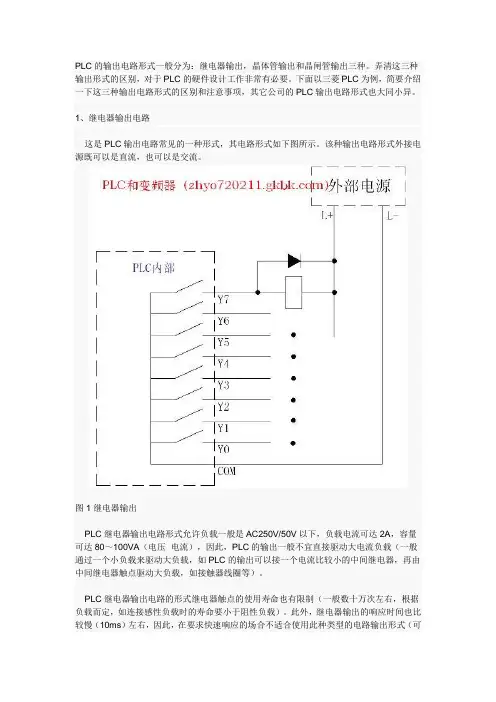

PLC的输出电路形式一般分为：继电器输出，晶体管输出和晶闸管输出三种。弄清这三种输出形式的区别，对于PLC的硬件设计工作非常有必要。下面以三菱PLC为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的PLC输出电路形式也大同小异。
1、继电器输出电路
这是PLC输出电路常见的一种形式，其电路形式如下图所示。该种输出电路形式外接电源既可以是直流，也可以是交流。
图1 继电器输出
PLC继电器输出电路形式允许负载一般是AC250V/50V以下，负载电流可达2A，容量可达80～100VA（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。
PLC继电器输出电路的形式继电器触点的使用寿命也有限制（一般数十万次左右，根据负载而定，如连接感性负载时的寿命要小于阻性负载）。此外，继电器输出的响应时间也比较慢（10ms）左右，因此，在要求快速响应的场合不适合使用此种类型的电路输出形式（可以根据场合使用下面介绍的两种输出形式）。
当连接感性负载时，为了延长继电器触点的使用寿命，对于外接直流电源时的情况，通常应在负载两端加过电压抑制二极管（如上图中并在外接继电器线圈上的二极管）；对于交流负载，应在负载两端加RC抑制器。
2、晶体管输出电路
晶体管输出电路形式相比于继电器输出响应快（一般在0.2ms以下），适用于要求快速响应的场合；由于晶体管是无机械触点，因此比继电器输出电路形式的寿命长。
晶体管输出型电路的外接电源只能是直接电源，这是其应用局限的一方面。另外，晶体管输出驱动能力要小于继电器输出，允许负载电压一般为DC5V～30V，允许负载电流为0.2A～0.5A。这两点的使用晶体管输出电路形式时要注意。
晶体管输出电路的形式主要有两种：NPN和PNP型集电极开路输出。如下图所示：
1 PLC输入输出回路接线方法
一、输入回路接线
输入（电路）是（PLC）接收信号的端口(对模拟量来说一般为0-40MA直流电流或0-10V直流电压信号),输入接线是指外部输入器件(任何无源的（触点）和集电极（开路）的NPN（三极管）)接通输入回路闭合,同时输入指示的（发光二极管）亮。常用外部输入器件有按钮，（接近开关），转换开关，拨码器，各种（感应器）等，是对系统发出各种控制信号的主令电器。
（一）PLC输入模块与主令电器电器类设备的连接
图中松下PLC为直流汇点式输入，所以输入点共用一个公共端COM，同时COM端内带有DC24V（电源），在编写程序时注意外部设备使用的是常闭还是常开触点。
输入端的电气原理图中停止按钮SB0用常闭触点，串在控制线中，用于停机控制。启动按钮SB1用常开触点。在设计的两个梯形图完成的控制功能相同，但停机信号X0使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同。
（I/O）分配SB0-X0，SB1-X1，输出K0-Y0。当外部使用长闭触点，不操作该按钮，输出Y0正常接通，在PLC控制系统中，外部（开关） 2 无论是启动还是停止一般都选用常开型。
（二）接近开关与PLC输入模块的连接
在PLC控制系统设计中接线的工作比重较小，但它是编程设计的基础。要保证接线工作正确性，需PLC的输入输出电路有一个清楚的了解。
1.PLC直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。所以漏型输入电路PLC的COM端是外接直流电源的正极，如（西门子）S7-400PLC直流输入模块的COM端必须接外部电源的正极。所以西门子PLC输入信号为低压信号,如果外部信号为高压信号应该通过（中间继电器）转换。
2.PLC交流输入电路电压一般为AC120V或AC230V，经过（电阻）的限流和（电容）的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。
