PKPM砌体计算实例

PKPM砌体结构参数

1. 结构设计说明

主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采用水泥砂浆，以上采用混合砂浆。等等。

2. 各层的结构布置图，包括:

(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ 6@250 , 混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。尽量用二级钢包括直径φ10的二级钢。钢筋宜大直径大间距，但间距不大于 200, 间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ 8@200 。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。宜全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ 6@250 ，温度影响较大处可为φ

PKPM砖混结构抗震及其他计算

PKPM砖混结构抗震及其他计算

程序适用于12层以下任意平面布置的砌体结构及底框-抗震墙砌体结构的计算。底框-抗震墙砌体结构层数为1或2。

一、砌体结构抗震验算

（1）砌体结构抗震验算的计算过程

用底部剪力法计算各层地震力——按楼面刚度和墙体侧向刚度分配地震剪力到每个墙段——导算楼面荷载和墙体自重计算墙体压应力——按墙体截面的抗震受剪承载力计算公式验算个墙段的受剪承载力。

（2）砌体结构抗震验算的计算内容

验算每一大片墙体的抗震受剪承载力，计算对象包括门窗洞口在内的大片墙体，求出每一片墙体在抗震受剪时考虑压力影响的沿阶梯形截面坡坏的抗震抗剪强度。计算结果是抗力与效应的比值。

验算各门窗间墙段的抗震受剪承载力，当墙段的抗震受剪承载力不满足时，将计算出墙段所需水平配筋的总截面面积。

（3）参数输入

地下室结构嵌固高度（mm）<3层：当有地下室或者有半地下室时，输入地下室或半地下室至计算水平地震力的地平面的高度，该高度值小于房屋3层高度。（当输入的嵌固高度大于0时，在计算基底总地震力时不计算地平面以下结构部分的重力荷载代表值，在计算各层的地震力和地震剪力时，结构总高度将减去高高度值）。

施工质量控制等级：1，2，3级对砌体的强度作相应的调整系数为1.05，1.00，0.89。

砂浆类型：选择水泥砂浆对砌体的抗压强度（*0.9）、抗剪强度（*0.8）。

（4）计算结果

黄色数据：是个大片墙包括门窗洞口的抗震验算结果，数值结果是抗力与荷载效应的比值，标注方向与该片墙的轴线垂直。计算结果小于一，不满足抗震强度要求，用红色显示。

兰色数据：是个门窗间墙段的验算结果。标注方向与该墙段平行。不满足用红色显示，旁边括号给出层间竖向截面中所需水平钢筋的总截面面积（mm*mm）。

白色数据：为混凝土剪力墙的剪力设计值（kn），可以根据次值对墙体进行配筋。

（5）墙体剪力设计值计算结果

各大片墙剪力设计值垂直于该墙比标注，各墙段平行标注，都为白色。

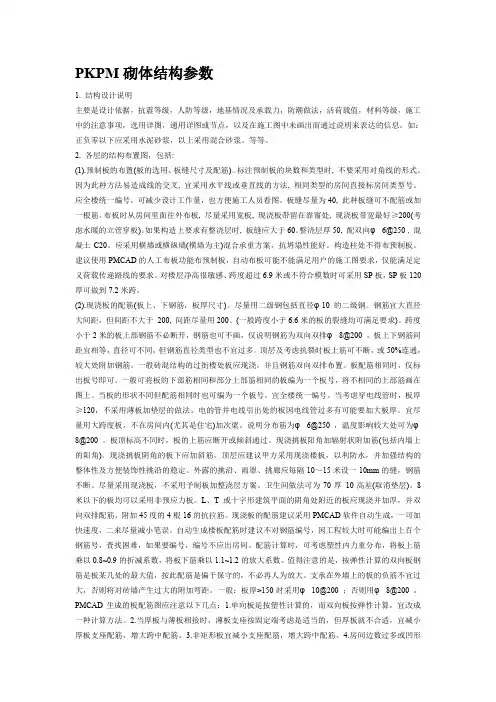

PKPM砌体结构参数

1. 结构设计说明

主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采用水泥砂浆，以上采用混合砂浆。等等。

2. 各层的结构布置图，包括:

(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ 6@250 , 混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。尽量用二级钢包括直径φ10的二级钢。钢筋宜大直径大间距，但间距不大于 200, 间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ 8@200 。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。宜全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ 6@250 ，温度影响较大处可为φ

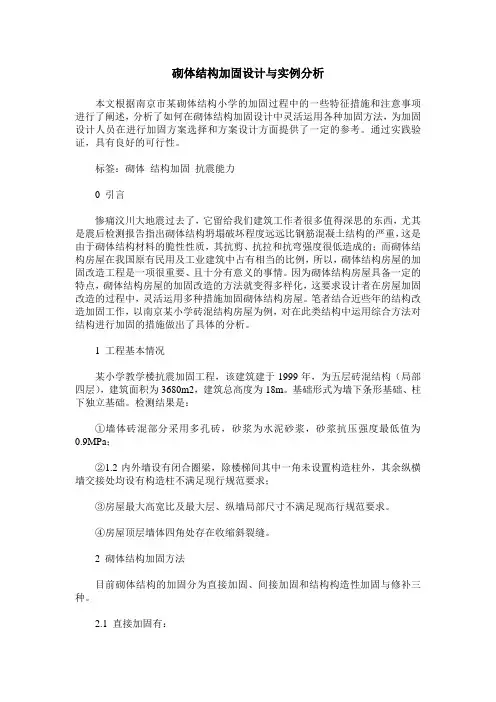

砌体结构加固设计与实例分析

本文根据南京市某砌体结构小学的加固过程中的一些特征措施和注意事项进行了阐述，分析了如何在砌体结构加固设计中灵活运用各种加固方法，为加固设计人员在进行加固方案选择和方案设计方面提供了一定的参考。通过实践验证，具有良好的可行性。

标签：砌体 结构加固 抗震能力

0 引言

惨痛汶川大地震过去了，它留给我们建筑工作者很多值得深思的东西，尤其是震后检测报告指出砌体结构坍塌破坏程度远远比钢筋混凝土结构的严重，这是由于砌体结构材料的脆性性质，其抗剪、抗拉和抗弯强度很低造成的；而砌体结构房屋在我国原有民用及工业建筑中占有相当的比例，所以，砌体结构房屋的加固改造工程是一项很重要、且十分有意义的事情。因为砌体结构房屋具备一定的特点，砌体结构房屋的加固改造的方法就变得多样化，这要求设计者在房屋加固改造的过程中，灵活运用多种措施加固砌体结构房屋。笔者结合近些年的结构改造加固工作，以南京某小学砖混结构房屋为例，对在此类结构中运用综合方法对结构进行加固的措施做出了具体的分析。

1 工程基本情况

某小学教学楼抗震加固工程，该建筑建于1999年，为五层砖混结构（局部四层），建筑面积为3680m2，建筑总高度为18m。基础形式为墙下条形基础、柱下独立基础。检测结果是：

①墙体砖混部分采用多孔砖，砂浆为水泥砂浆，砂浆抗压强度最低值为0.9MPa；

②1.2内外墙设有闭合圈梁，除楼梯间其中一角未设置构造柱外，其余纵横墙交接处均设有构造柱不满足现行规范要求；

③房屋最大高宽比及最大层、纵墙局部尺寸不满足现高行规范要求。

④房屋顶层墙体四角处存在收缩斜裂缝。

2 砌体结构加固方法

目前砌体结构的加固分为直接加固、间接加固和结构构造性加固与修补三种。

2.1 直接加固有：

①钢筋混凝土外加层加固法

该方法的施工工艺不太复杂，具有很强的适应性，能大大提高砌体加固后的承载力，施工经验丰富，且设计也比较合理；在柱、带壁墙的加固施工中应用较广泛；但其现场施工需要长时间的湿作业，在一定程度上影响了生产及生活，建筑物净空在加固后也变小了。
