电动机绝缘电阻标准

第 1 页 共 2 页

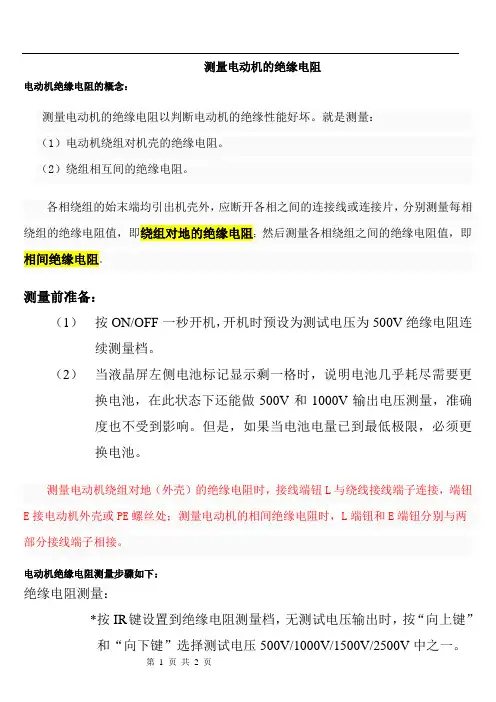

测量电动机的绝缘电阻

电动机绝缘电阻的概念：

测量电动机的绝缘电阻以判断电动机的绝缘性能好坏。就是测量：

（1）电动机绕组对机壳的绝缘电阻。

（2）绕组相互间的绝缘电阻。

各相绕组的始末端均引出机壳外，应断开各相之间的连接线或连接片，分别测量每相绕组的绝缘电阻值，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻值，即相间绝缘电阻。

测量前准备：

（1） 按ON/OFF一秒开机，开机时预设为测试电压为500V绝缘电阻连续测量档。

（2） 当液晶屏左侧电池标记显示剩一格时，说明电池几乎耗尽需要更换电池，在此状态下还能做500V和1000V输出电压测量，准确度也不受到影响。但是，如果当电池电量已到最低极限，必须更换电池。

测量电动机绕组对地（外壳）的绝缘电阻时，接线端钮L与绕线接线端子连接，端钮E接电动机外壳或PE螺丝处；测量电动机的相间绝缘电阻时，L端钮和E端钮分别与两部分接线端子相接。

电动机绝缘电阻测量步骤如下：

绝缘电阻测量：

*按IR 键设置到绝缘电阻测量档，无测试电压输出时，按“向上键”和“向下键”选择测试电压500V/1000V/1500V/2500V中之一。

第 2 页 共 2 页

（1）在测量绝缘电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

（2）将红测试线插入“LINE”输入端口，黑测试线插入”GUARD”输入端口，绿测试线插入“EARTH”输入端口。

（3）将红、黑鳄鱼夹接入被测电路，负级电压是从LINE端输出的。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。但应注意，表上标有“E”或“接地”的接线柱，应接到机壳上无绝缘的地方。

绝缘电阻 AB BC CA A对外壳 B对外壳 C对外壳

电动机绝缘电阻测量及考核

一、适用范围：

二、大纲要求：

三、需要工具：绝缘电阻表（2500V）、绝缘电阻表（1000V）、绝缘电阻表（500V）3块；计时表、验电笔、标示牌、电工工具

四、需要材料：额定电压380V本相电动机1台、测量用的绝缘线、接地线

五、技能要求：

1、先将备好的接地线牢固接地；

2、为保证测量过程中的安全，应派人看守或安装安全遮栏，防止有人接触被测试设备；

3、检查绝缘电阻表在开路时是否能达∞或短路时指零，接线时应使用屏蔽端子“G”；

4、摇动手柄当转速达到120rnd/min后，对各相逐一进行测试，并作好记录，测试一相时其他两相应接地；当一相测试完后，应选取下测试线，然后对电动机放电并接地；

5、测试结束收拾仪表、材料、撤出安全遮栏，恢复设备原状，并向工作负责人汇报工作。

六、考核：

1、考核所需设备、材料同上

2、考核时间：20分钟

3、考核要点：

1）选择仪表电压和测量范围是否正确；

2）检查绝缘电阻表的好与坏；

3）接线是否正确，测量绝缘电阻和方法是否正确，测量后是否放电；

4）测试完毕后，清理现场和撤出安全措施是否完整和正确，有无汇报工作结束。

七、评分参考标准

姓 名 工作单位

操作时间 时 分 ~ 时 分 累计用时 时 分

评分标准

序号 项目名称 考核内容 配分 扣分 得分

1 对电动机进行接地 未对被测电动机作接地安全措施的扣5分 5

2 安全 未作安全措施扣5分 5

3 表计绝缘10 选择 电阻表电压范围选择错误扣10分

4 检查表计 未对绝缘电阻表作开路和短路试验的扣10分 10

5 转动摇表 未达到所要求的转速10

电工进网作业许可考试（高压类）实际操作试题

姓名 单位 总分 评分人

题目：电动机绝缘电阻测量

一、考核要点（额定时间20分钟）

l 、选择仪表电压和测量范围是否正确；

2 、检查绝缘电阻表的好与坏；

3 、接线是否正确，测量绝缘电阻的方法是否正确，测量后是否放电；

4 、测试完毕后，清理现场和撤出安全措施是否完整和正确，有无汇报工作结束。

二、测量用工具及材料

1、工具

绝缘电阻表（ 2500V ）、绝缘电阻表（ 1000V ）、绝缘电阻表（ 500V ) 3 块；计时表、验电笔、标示牌、电工工具。

2、材料

额定电压 380V 三相电动机 1 台、测量用的绝缘线、接地线。

三、评分标准（100分）

开始时间 结束时间 累积时间

评分标准

序号 项目名称 考核内容 配分 扣分 得分

1 对电动机进行接地 未对被侧电动机作接地安全措施的扣

5分 5

2 安全 未作安全措施扣5 分

5

3 表计选择 绝缘电阻表电压范围选择错误扣10 分

10

4 检查表计 未对绝缘电阻表作开路和短路试验的扣 10 分 10

5 转动摇表 未达到所要求的转速（ 120md / min）扣 5 分；摇速不稳定扣 5 分 10

6 测量 未逐相侧试扣 5 分；未作侧试记录扣

5 分；侧试某一相时其他两相未作接地扣 5 分；不能正确读数扣 5 分 20

7

对测试相放电 绝缘电阻表未离开侧试相就开始放电扣 10 分； 20

摇侧后未放电和接地扣 10 分

8 收拾仪表、材料，清理现场 未收拾现场或不干净扣 5 分 5

9 安全措施及工作结束 未撤遮栏扣 6 分；未向工作负责人汇报扣 8 分 15

指导教师 总分

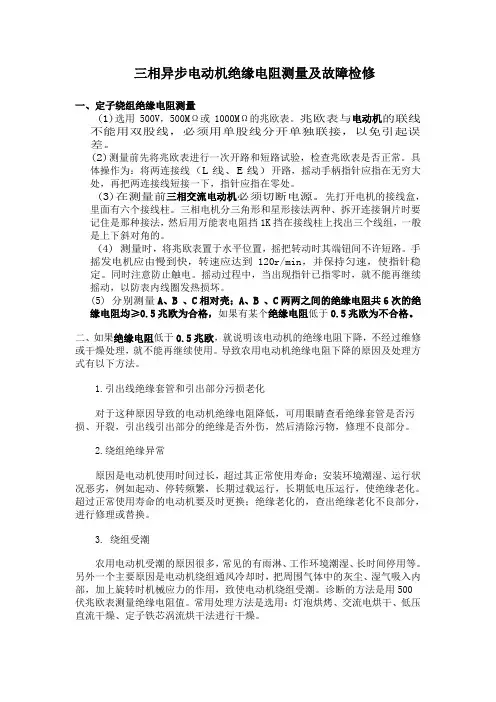

三相异步电动机绝缘电阻测量及故障检修

一、定子绕组绝缘电阻测量

(1)选用500V，500MΩ或1000MΩ的兆欧表。兆欧表与电动机的联线不能用双股线，必须用单股线分开单独联接，以免引起误差。

(2)测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。具体操作为：将两连接线（L线、E线）开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。

(3)在测量前三相交流电动机必须切断电源。先打开电机的接线盒，里面有六个接线柱。三相电机分三角形和星形接法两种、拆开连接铜片时要记住是那种接法，然后用万能表电阻挡1K挡在接线柱上找出三个线组，一般是上下斜对角的。

(4) 测量时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。手摇发电机应由慢到快，转速应达到120r/min，并保持匀速，使指针稳定。同时注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。

(5) 分别测量A、B 、C相对壳；A、B 、C两两之间的绝缘电阻共6次的绝缘电阻均≥0.5兆欧为合格，如果有某个绝缘电阻低于0.5兆欧为不合格。

二、如果绝缘电阻低于0.5兆欧，就说明该电动机的绝缘电阻下降，不经过维修或干燥处理，就不能再继续使用。导致农用电动机绝缘电阻下降的原因及处理方式有以下方法。

1.引出线绝缘套管和引出部分污损老化

对于这种原因导致的电动机绝缘电阻降低，可用眼睛查看绝缘套管是否污损、开裂，引出线引出部分的绝缘是否外伤，然后清除污物，修理不良部分。

2.绕组绝缘异常

原因是电动机使用时间过长，超过其正常使用寿命；安装环境潮湿、运行状况恶劣，例如起动、停转频繁，长期过载运行，长期低电压运行，使绝缘老化。超过正常使用寿命的电动机要及时更换；绝缘老化的，查出绝缘老化不良部分，进行修理或替换。

3. 绕组受潮

农用电动机受潮的原因很多，常见的有雨淋、工作环境潮湿、长时间停用等。另外一个主要原因是电动机绕组通风冷却时，把周围气体中的灰尘、湿气吸入内部，加上旋转时机械应力的作用，致使电动机绕组受潮。诊断的方法是用500伏兆欧表测量绝缘电阻值。常用处理方法是选用：灯泡烘烤、交流电烘干、低压直流干燥、定子铁芯涡流烘干法进行干燥。
