人教版八年级物 理上册 第五章 第3节：凸透镜的成像规律实验专项练习(包含答案)3

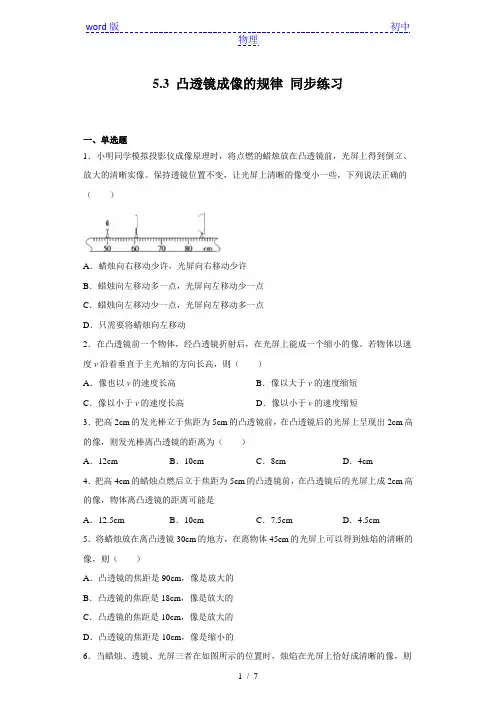

5.3 凸透镜成像的规律同步练习一、单选题1．小明同学模拟投影仪成像原理时，将点燃的蜡烛放在凸透镜前，光屏上得到倒立、放大的清晰实像。

保持透镜位置不变，让光屏上清晰的像变小一些，下列说法正确的（）A．蜡烛向右移动少许，光屏向右移动少许B．蜡烛向左移动多一点，光屏向左移动少一点C．蜡烛向左移动少一点，光屏向左移动多一点D．只需要将蜡烛向左移动2．在凸透镜前一个物体，经凸透镜折射后，在光屏上能成一个缩小的像。

若物体以速度v沿着垂直于主光轴的方向长高，则（）A．像也以v的速度长高B．像以大于v的速度缩短C．像以小于v的速度长高D．像以小于v的速度缩短3．把高2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上呈现出2cm高的像，则发光棒离凸透镜的距离为（）A．12cm B．10cm C．8cm D．4cm4．把高4cm的蜡烛点燃后立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成2cm高的像，物体离凸透镜的距离可能是A．12.5cm B．10cm C．7.5cm D．4.5cm5．将蜡烛放在离凸透镜30cm的地方，在离物体45cm的光屏上可以得到烛焰的清晰的像，则（）A．凸透镜的焦距是90cm，像是放大的B．凸透镜的焦距是18cm，像是放大的C．凸透镜的焦距是10cm，像是放大的D．凸透镜的焦距是10cm，像是缩小的6．当蜡烛、透镜、光屏三者在如图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列说法正确的是（）A．若换用焦距更小的凸透镜，放在原位置，要想光屏上成像，则光屏向右移B．将蜡烛向左移动，光屏位置不动，应在透镜前加远视镜，光屏可再次成清晰的像C．若将透镜向上移动，光屏上的像也将向上移动D．只移动透镜使其处在蜡烛和光屏的中间，成倒立等大的实像7．某物理兴趣小组在研究凸透镜成像实验时，如图，当蜡烛距凸透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立放大的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．如果将蜡烛与光屏位置互换，在光屏上将得到一个倒立放大的像8．人脸识别系统应用在证件检验、军队安全、安全监测等方面，某文物展馆就安装了这一设备，当人们进入场馆距门口0.5~1.0m，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对（如图所示）由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.5m B．相当于凸透镜，焦距可能为0.1m C．相当于凹透镜，焦距可能为0.5m D．相当于凹透镜，焦距可能为0.1m 9．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（）A．蜡烛置于c点时，在光屏上能成一个放大的像B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像C．蜡烛从a点向b点移动，光屏上的像逐渐变大D．蜡烛从b点向左移动，光屏上的像逐渐变大10．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是（）A．此时光屏上成倒立缩小的实像B．此成像原理可以应用在放大镜上C．保持凸透镜位置不变，蜡烛向左移动，光屏向右移动才能在光屏上得到清晰的像D．保持蜡烛位置不变，在蜡烛和凸透镜之间放一个老花眼镜，将光屏左移可在光屏上得到清晰的像二、填空题11．如图1所示，叶脉在露珠中格外明显；如图2所示，透过露珠看到小草倒立的像。

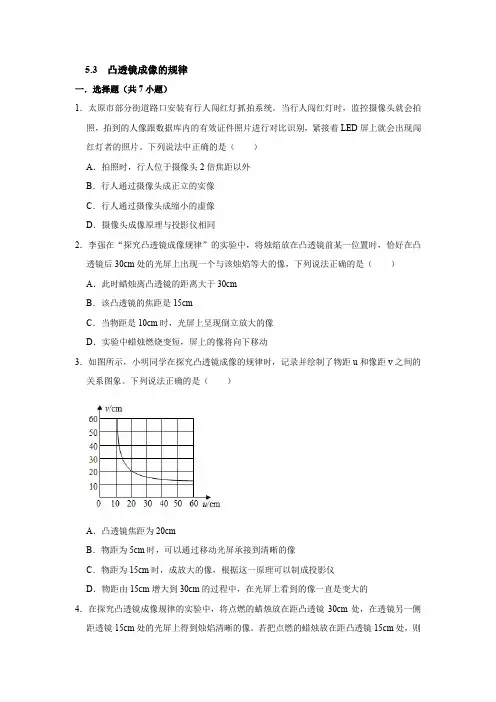

5.3 凸透镜成像的规律一．选择题（共7小题）1．太原市部分街道路口安装有行人闯红灯抓拍系统。

当行人闯红灯时，监控摄像头就会拍照，拍到的人像跟数据库内的有效证件照片进行对比识别，紧接着LED屏上就会出现闯红灯者的照片。

下列说法中正确的是（）A．拍照时，行人位于摄像头2倍焦距以外B．行人通过摄像头成正立的实像C．行人通过摄像头成缩小的虚像D．摄像头成像原理与投影仪相同2．李强在“探究凸透镜成像规律”的实验中，将烛焰放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．此时蜡烛离凸透镜的距离大于30cmB．该凸透镜的焦距是15cmC．当物距是10cm时，光屏上呈现倒立放大的像D．实验中蜡烛燃烧变短，屏上的像将向下移动3．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。

下列说法正确的是（）A．凸透镜焦距为20cmB．物距为5cm时，可以通过移动光屏承接到清晰的像C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的4．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像。

若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（）A．能承接到倒立、缩小的实像B．能承接到倒立、放大的实像C．不能承接到像D．距透镜15 cm 处才能承接到清晰的像5．在“探究凸透镜成像规律”的实验中，同学们选用多个LED灯制成字母“F“做为实验光源，用标有格子的白色板做成光屏进行实验探究，如图所示，凸透镜的焦距为10cm，此时恰能在光屏上成一个清晰的像，则下列说法正确的是（）A．将图中的光源和光屏对换，可在光屏上得到清晰、放大的实像B．将图中光源“F”向右移动5cm，再向右移动光屏得到清晰的像，这是投影仪的原理C．在图中贴近凸透镜右侧放置镜片，只向左移动光屏能得到清晰的像，该镜片是近视镜D．用焦距为12cm的凸透镜替换图中凸透镜，只向右移动光屏，就可得到清晰的像6．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（）A．由图甲可知凸透镜的焦距是5.0cmB．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像7．在探究“凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．此时成像情况符合照相机的成像原理B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像二．填空题（共8小题）8．如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、（选填“缩小”、“等大”或“放大”）的实像。

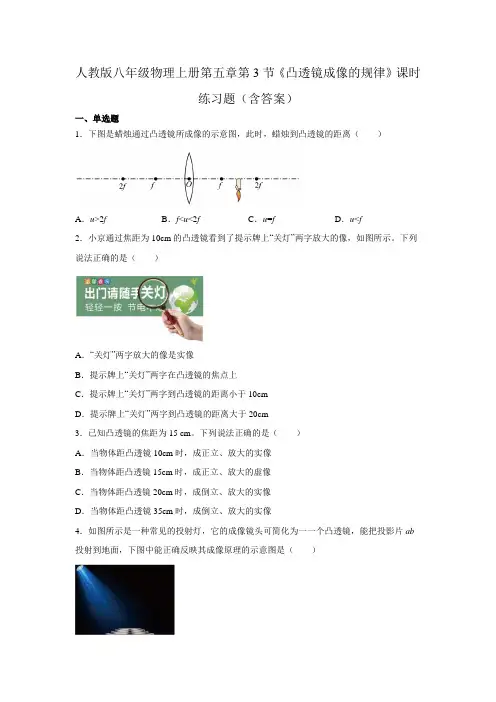

人教版八年级物理上册第五章第3节《凸透镜成像的规律》课时练习题（含答案）一、单选题1．下图是蜡烛通过凸透镜所成像的示意图，此时，蜡烛到凸透镜的距离（）A．u>2f B．f<u<2f C．u=f D．u<f2．小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。

下列说法正确的是（）A．“关灯”两字放大的像是实像B．提示牌上“关灯”两字在凸透镜的焦点上C．提示牌上“关灯”两字到凸透镜的距离小于10cmD．提示牌上“关灯”两字到凸透镜的距离大于20cm3．已知凸透镜的焦距为15 cm。

下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜15cm时，成正立、放大的虚像C．当物体距凸透镜20cm时，成倒立、放大的实像D．当物体距凸透镜35cm时，成倒立、放大的实像4．如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab 投射到地面，下图中能正确反映其成像原理的示意图是（）A．B．C．D．5．如图所示，OO′为凸透镜的主光轴，有一个点光源放在凸透镜的正前方。

当点光源放在A 点时，成像在B点，当点光源放在B点时，成像在C点，如图所示，则凸透镜的位置在（）A．C点右侧B．BC之间C．AB之间D．A点左侧二、填空题6．用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、____________的实像，若此时将光屏移走，烛焰通过凸透镜____________（选填“能”或“不能”）成实像，将蜡烛移至光具座上40cm 处，人站在光屏一侧，通过凸透镜可以看到一个____________、放大的“烛焰”。

7．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。

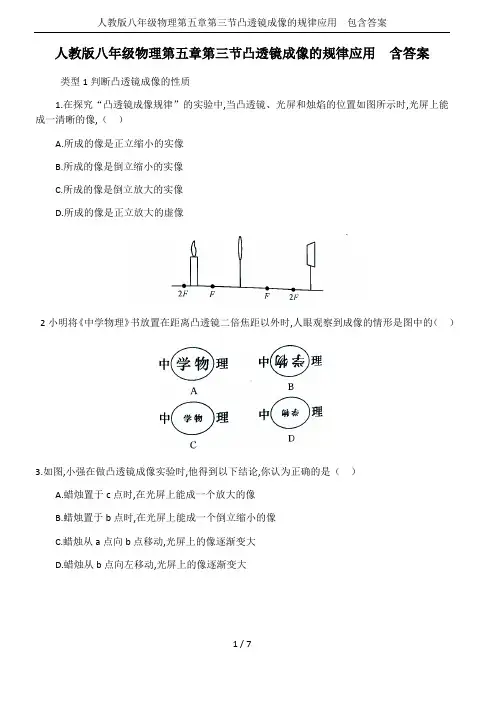

人教版八年级物理第五章第三节凸透镜成像的规律应用含答案类型1判断凸透镜成像的性质1.在探究“凸透镜成像规律”的实验中,当凸透镜、光屏和烛焰的位置如图所示时,光屏上能成一清晰的像,（）A.所成的像是正立缩小的实像B.所成的像是倒立缩小的实像C.所成的像是倒立放大的实像D.所成的像是正立放大的虚像2小明将《中学物理》书放置在距离凸透镜二倍焦距以外时,人眼观察到成像的情形是图中的（）3.如图,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的是（）A.蜡烛置于c点时,在光屏上能成一个放大的像B.蜡烛置于b点时,在光屏上能成一个倒立缩小的像C.蜡烛从a点向b点移动,光屏上的像逐渐变大D.蜡烛从b点向左移动,光屏上的像逐渐变大类型2凸透镜的焦距问题4.用手机看视频,图像太小,可以用屏幕放大器(凸透镜)来帮忙,小明通过透镜看到放大了的图像,如图所示,此时手机距离透镜15cm,凸透镜的焦距可能为（）A. 20cmB. 15 cmC.10cmD. 5 cm5.在“探究凸透镜成像的规律”时,当烛焰离透镜13cm时成放大的实像,当烛焰离透镜8cm时成放大的虚像,则这个透镜的焦距可能是( )A. 4cmB. 6 cmC.7cmD. 12cm6.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离a之间关系的图象,如图所示,下列判断正确的是( )A.该凸透镜的焦距是16cmB.当u=12cm时,在光屏上能得到一个缩小的像C.当u=20cm时成放大的像,投影仪就是根据这一原理制成的D.把物体从距凸透镜12cm处移动到24cm处的过7.(双选)在研究凸透镜成像的实验时发现,物体到凸透镜的距离为5cm时,凸透镜成正立的像;物体到凸透镜的距离为8cm时,凸透镜成倒立的像,下列说法正确的是( )A.物体到凸透镜的距离为3cm时,成放大的实像B.物体到凸透镜的距离为10cm时,成放大的实像C.物体到凸透镜的距离为13cm时,一定成倒立、缩小的实像D.物体到凸透镜的距离为17cm时,一定成倒立缩小的实像类型3物距和像距的变化问题8.(咸宁中考)一凸透镜的焦距为15cm,将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm 处的过程中,像的大小和像距的变化情况是( )A.像变大,像距变大B.像变小,像距变小C.像变大,像距变小D.像变小,像距变大9.如图所示,凸透镜焦距为f,烛焰在图示位置时恰能在光屏上成清晰的像,现将蜡烛沿主光轴向同一方向移动距离2f,移动蜡烛的同时移动光屏,使烛焰始终能在光屏上成清晰的像,则光屏上的像( )A.一直变小B.一直变大C.先变大后变小D.先变小后变大10.物体在凸透镜前20cm处,可以得到倒立、放大的像,现将物体向透镜移近10cm后,得到的像是( )A.倒立、放大的实像B.倒立、等大的实像C.正立、放大的虚像D.条件不足,无法判定11.在“探究凸透镜成像规律”的实验中,当点燃的蜡烛、凸透镜及光屏处于如图所示位置时在光屏上得到烛焰清晰的像.下列说法中正确的是（）A.光屏上成倒立、缩小的实像B.图中成像特点与照相机的成像特点相同C.透镜不动,蜡烛向左移动,光屏向右移动,可再次得到清晰的像D.透镜不动,将蜡烛与光屏互换位置,光屏上仍能得到清晰的像12.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,她常常这样做（）A.报纸与眼睛不动,放大镜离报纸远一些B.报纸与眼睛不动,放大镜离报纸近一些C.报纸与放大镜不动,眼睛离报纸远一些D.报纸与放大镜不动,眼睛离报纸近一些13.如图所示,早期照相馆里摄影师取景时看到的像是倒立的.有几位同学对此现象展开了讨甲:将照相机靠近两位照相的人,可以看到两位照相人的全身像乙:调整相机和两位照相人之间的距离,人像变小时,应减小相机镜头和胶片之间的距离;丙:要使人像更亮,必须在两位照相的人身后进行“补光”;丁:现在的相机利用光学或电子技术,把倒立的像转变成正立的,便于观察这些说法正确的是（）A.甲与乙B.甲与丙C.乙与丁D.丙与丁14.在探究凸透镜成像规律的实验中,先用焦距为10cm的透镜进行实验,在光屏上得到了清晰的缩小实像,如图,接下来改用焦距为15cm的透镜继续实验,如果不改变蜡烛和凸透镜的位置要在光屏上成清晰的放大实像,光屏应该（）A.向左移动B.向右移动C.向上移动D.保持不动15.在“探究凸透镜成像的规律”实验中所用凸透镜的焦距是10cm(1)将点燃的蜡烛、凸透镜放在如图所示的位置,移动光屏,在光屏上得到了清晰的倒立、______(填“放大”或“缩小”)的实像_____(填光学仪器名称)就是利用这一成像规律工作的(2)保持凸透镜位置不变,若将蜡烛远离透镜,仍要在光屏上得到清晰的像,光屏应向_____(填“靠近”或“远离”)透镜的方向移动,此时的像与原来的像相比_____(填“变大”或“变小”)人教版八年级物理第五章第三节凸透镜成像的规律应用包含答案答案1.C2.D3.C4.A5.D6.D7.BD8.A9.A10.C11.D12.A人教版八年级物理第五章第三节凸透镜成像的规律应用包含答案13.C14.B15.放大投影仪靠近变小16.。

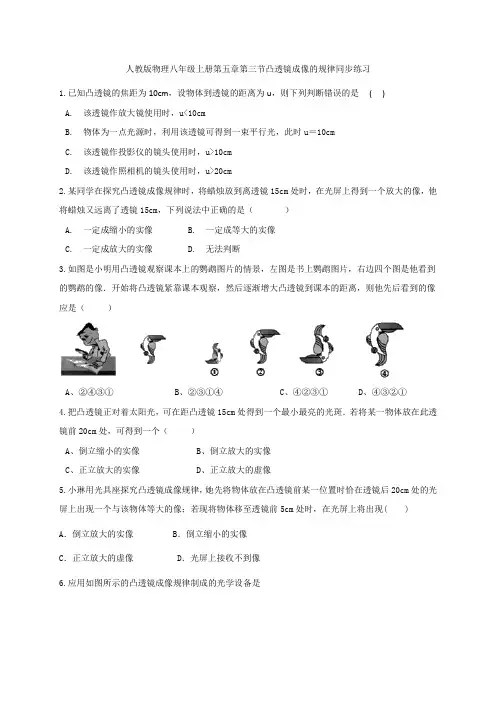

人教版物理八年级上册第五章第三节凸透镜成像的规律同步练习1.已知凸透镜的焦距为10cm，设物体到透镜的距离为u，则下列判断错误的是( )A. 该透镜作放大镜使用时，u<10cmB. 物体为一点光源时，利用该透镜可得到一束平行光，此时u＝10cmC. 该透镜作投影仪的镜头使用时，u>10cmD. 该透镜作照相机的镜头使用时，u>20cm2.某同学在探究凸透镜成像规律时，将蜡烛放到离透镜15cm处时，在光屏上得到一个放大的像，他将蜡烛又远离了透镜15cm，下列说法中正确的是（）A. 一定成缩小的实像B. 一定成等大的实像C. 一定成放大的实像D. 无法判断3.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（）A、②④③①B、②③①④C、④②③①D、④③②①4.把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A、倒立缩小的实像B、倒立放大的实像C、正立放大的实像D、正立放大的虚像5.小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，在光屏上将出现( ) A．倒立放大的实像 B．倒立缩小的实像C．正立放大的虚像 D．光屏上接收不到像6.应用如图所示的凸透镜成像规律制成的光学设备是A．投影仪 B．放大镜 C．照相机 D．潜望镜7.如图所示是小明同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是________。

调整后烛焰能在光屏上成倒立________的实像；此时再将蜡烛向右移动到焦点之内，要想观察像，小明就应该________。

8.如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在同一高度，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到________ 、________ 的实像；若撤去光屏，简要说明观察该像的方法________9.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________(选填“放大”或“缩小”)的________(选填“实像”或“虚像”)。

人教版八上5.3凸透镜成像的规律（含答案）人教版八上5.3凸透镜成像的规律（共19题）一、选择题（共12题）把一个凸透镜对准太阳光，可在距凸透镜处得到一个最小、最亮的光斑。

若将一物体放在此透镜前处，则可在另一侧得到一个A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。

小红画了图中的光路。

下列说法正确的是A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于D．透镜的焦距大于一天，小聪告诉小亮，放大镜不仅能把物体“放大”还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做实验。

他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大的虚像，接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。

关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是A．向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像B．向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像C．向远离花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像D．向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像在研究凸透镜成像规律的实验中，小明同学无论怎样移动光屏，在光屏上始终观察不到烛焰清晰的像，造成这种现象的原因不能可是A．蜡烛、凸透镜、光屏三者中心不在同一水平线B．蜡烛距凸透镜距离大于焦距C．蜡烛距凸透镜距离小于焦距D．蜡烛距凸透镜距离等于焦距下列与凸透镜有关的说法中错误的是A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．投影仪能使物体在屏幕上成正立、放大的虚像C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．借助放大镜看地图时，地图到放大镜的距离应小于倍焦距如图所示，凸透镜到书本的距离为厘米，则该凸透镜的焦距可能为A．厘米B．厘米C．厘米D．厘米根据图所示可判断出邮票到放大镜的距离A．小于焦距B．大于焦距，小于两倍焦距C．等于两倍焦距D．大于两倍焦距近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以A．增大像距B．增大像的大小C．缩短景物到镜头距离D．增大取景范围如图所示，有一个圆柱体，放在凸透镜前图示位置，它所成的像的形状是A．B．C．D．蜡烛放在离凸透镜厘米的主光轴上，在透镜的另一侧光屏上得到一个放大的像，若把蜡烛向透镜方向移动厘米，则所成的像一定是A．倒立的B．正立的C．放大的D．缩小的如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是A．看到的鸡蛋比实际的浅一点B．看到的鸡蛋都是虚像C．看到的鸡蛋比实际大一点D．看到的鸡蛋比实际小一点在凸透镜主光轴上分别放置同样大小的红色发光体和紫色发光体，它们经凸透镜所成实像的像距相同，则A．红色发光体距透镜较远B．紫色发光体距透镜较远C．红色发光体的像较大D．两个发光体的像一样大二、填空题（共3题）小轿车上的倒车影像和倒车雷达系统为行车安全提供了保障。

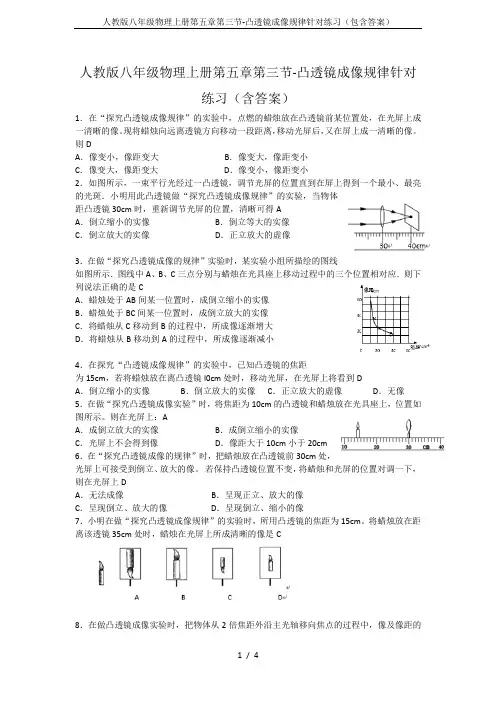

人教版八年级物理上册第五章第三节-凸透镜成像规律针对练习（含答案）1．在“探究凸透镜成像规律”的实验中，点燃的蜡烛放在凸透镜前某位置处，在光屏上成一清晰的像。

现将蜡烛向远离透镜方向移动一段距离，移动光屏后，又在屏上成一清晰的像。

则DA．像变小，像距变大B．像变大，像距变小C．像变大，像距变大D．像变小，像距变小2．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜30cm时，重新调节光屏的位置，清晰可得AA．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是CA．蜡烛处于AB间某一位置时，成倒立缩小的实像B．蜡烛处于BC间某一位置时，成倒立放大的实像C．将蜡烛从C移动到B的过程中，所成像逐渐增大D．将蜡烛从B移动到A的过程中，所成像逐渐减小4．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜l0cm处时，移动光屏，在光屏上将看到DA．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．无像5．在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。

则在光屏上：AA．成倒立放大的实像B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm6．在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。

若保持凸透镜位置不变，将蜡烛和光屏的位置对调一下，则在光屏上DA．无法成像B．呈现正立、放大的像C．呈现倒立、放大的像D．呈现倒立、缩小的像7．小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15cm。

将蜡烛放在距离该透镜35cm处时，蜡烛在光屏上所成清晰的像是C8．在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是CA．像逐渐变小，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变大，像距逐渐变小9．物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是BA．6cm B．10cm C．16cm D．20cm10．某物体放在凸透镜前15cm处时，在另一侧的光屏上得到了物体倒立、缩小的实像，则该凸透镜的焦距可能是DA．20cm B．15cm C．10cm D．5cm 11．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

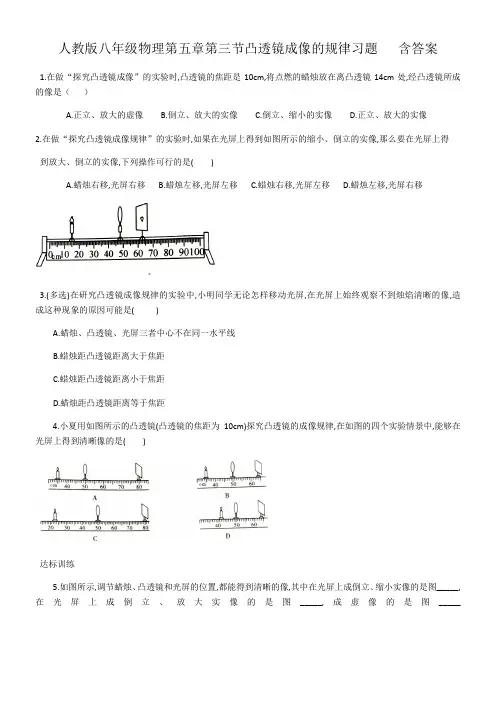

人教版八年级物理第五章第三节凸透镜成像的规律习题含答案1.在做“探究凸透镜成像”的实验时,凸透镜的焦距是10cm,将点燃的蜡烛放在离凸透镜14cm处,经凸透镜所成的像是（）A.正立、放大的虚像B.倒立、放大的实像C.倒立、缩小的实像D.正立、放大的实像2.在做“探究凸透镜成像规律”的实验时,如果在光屏上得到如图所示的缩小、倒立的实像,那么要在光屏上得到放大、倒立的实像,下列操作可行的是( )A.蜡烛右移,光屏右移B.蜡烛左移,光屏左移C.蜡烛右移,光屏左移D.蜡烛左移,光屏右移3.(多选)在研究凸透镜成像规律的实验中,小明同学无论怎样移动光屏,在光屏上始终观察不到烛焰清晰的像,造成这种现象的原因可能是( )A.蜡烛、凸透镜、光屏三者中心不在同一水平线B.蜡烛距凸透镜距离大于焦距C.蜡烛距凸透镜距离小于焦距D.蜡烛距凸透镜距离等于焦距4.小夏用如图所示的凸透镜(凸透镜的焦距为10cm)探究凸透镜的成像规律,在如图的四个实验情景中,能够在光屏上得到清晰像的是( )达标训练5.如图所示,调节蜡烛、凸透镜和光屏的位置,都能得到清晰的像,其中在光屏上成倒立、缩小实像的是图_____,在光屏上成倒立、放大实像的是图_____,成虚像的是图_____6摄影爱好者马老师去公园采风。

他先站在高处对准中心花坛来了个全景,又准备调整镜头抓拍一只落在花蕊中的蜜蜂,马老师应该做的是_____(填增大”或“减小”)镜头和蜜蜂的距离,同时_____(填“增大”或“减小”)镜头到底片的距离7.清晨,我们常常会看到树枝和树叶上有一些水珠,如图所示。

甲图中看到水珠后面远处景物是倒立的乙图中透过树叶上的水珠观察到树叶清晰的叶脉则水珠相当于一个_____镜,通过_____图中的水珠看到的是物体的实像8.小云利用焦距为10cm的凸透镜进行了探究凸透镜成像的规律的实验,当光屏上出现烛焰清晰的像时测得光屏到透镜的距离是40cm,则光屏上出现的是个_____(填“放大”“等大”或“缩小”)的实像应用这一成像原理制成的光学仪器是_____9.如图所示,在“探究凸透镜成像的规律”的实验中,光屏上呈现了烛焰倒立清晰的像。

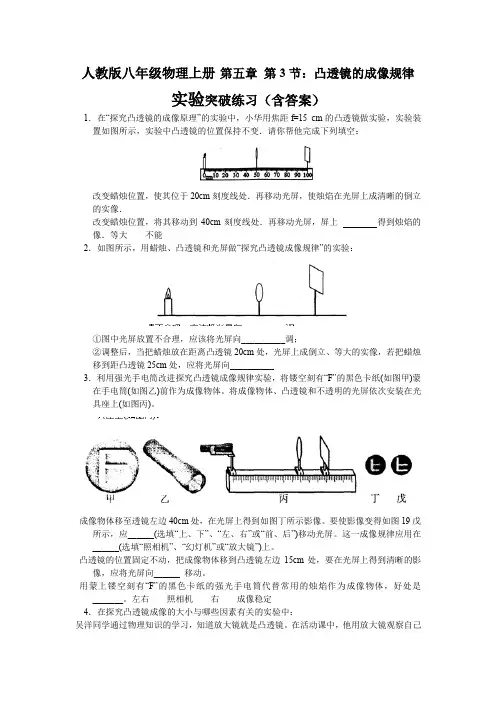

人教版八年级物理上册第五章第3节：凸透镜的成像规律实验突破练习（含答案）1．在“探究凸透镜的成像原理”的实验中，小华用焦距f=15 cm的凸透镜做实验，实验装置如图所示，实验中凸透镜的位置保持不变．请你帮他完成下列填空：改变蜡烛位置，使其位于20cm刻度线处．再移动光屏，使烛焰在光屏上成清晰的倒立的实像．改变蜡烛位置，将其移动到40cm刻度线处．再移动光屏，屏上得到烛焰的像．等大不能2．如图所示，用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验：①图中光屏放置不合理，应该将光屏向__________调；②调整后，当把蜡烛放在距离凸透镜20cm处，光屏上成倒立、等大的实像，若把蜡烛移到距凸透镜25cm处，应将光屏向__________3．利用强光手电筒改进探究凸透镜成像规律实验，将镂空刻有“F”的黑色卡纸(如图甲)蒙在手电筒(如图乙)前作为成像物体。

将成像物体、凸透镜和不透明的光屏依次安装在光具座上(如图丙)。

成像物体移至透镜左边40cm处，在光屏上得到如图丁所示影像。

要使影像变得如图19戊所示，应______(选填“上、下”、“左、右”或“前、后”)移动光屏。

这一成像规律应用在______(选填“照相机”、“幻灯机”或“放大镜”)上。

凸透镜的位置固定不动，把成像物体移到凸透镜左边15cm处，要在光屏上得到清晰的影像，应将光屏向______ 移动。

用蒙上镂空刻有“F”的黑色卡纸的强光手电筒代替常用的烛焰作为成像物体，好处是_______。

左右照相机右成像稳定4．在探究凸透镜成像的大小与哪些因素有关的实验中：吴洋同学通过物理知识的学习，知道放大镜就是凸透镜。

在活动课中，他用放大镜观察自己的手指，看到手指的像；再用放大镜观察远处的房屋，看到房屋的像。

他猜想：凸透镜成像的大小可能与蜡烛到透镜的距离有关。

于是，他在如图丙所示的光具座上，不断改变蜡烛到透镜的距离，并移动光屏进行实验，所获得的实验数据如下表所示：分析数据可知，物体到凸透镜的距离越长，光屏上像的大小就越。

5.3凸透镜成像的规律一、选择题1．当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上呈现出烛焰清晰的像。

下列判断正确的是（）A．该凸透镜的焦距是10cmB．光屏上能成倒立放大的虚像C．当蜡烛远离凸透镜时，光屏上成像不清晰类似远视眼D．当蜡烛远离凸透镜时，光屏需要靠近透镜才可呈现清晰的像2．如图所示为凸透镜成像实验装置。

当幻灯片与透镜的距离落在两倍焦距附近时，幻灯片在纸屏上的投影，看起来像下面的（）A．B．C．D．3．小红让凸透镜正对着太阳，调节凸透镜与白纸间的距离，使阳光通过凸透镜在白纸上形成了一个最小、最亮的光斑（如图所示），此时凸透镜到白纸的距离为20cm，用该凸透镜看清微雕作品上较小的图案，则作品到凸透镜的距离应满足（）A．小于20cm B．等于20cmC．大于20cm而小于40cm D．大于40cm4．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（）A．将蜡烛适当靠近光屏B．将蜡烛适当远离透镜，光屏适当靠近透镜C．将透镜适当靠近光屏D．将蜡烛适当靠近透镜，光屏适当远离透镜5．物体位于凸透镜前14cm处，在透镜另一侧的光屏上可以得到清晰、放大的像，则该透镜的焦距可能是（）A．5cm B．7cm C．10cm D．15cm6．如图是某校门禁的刷脸机，师生通过“刷脸”进出校园。

下列说法正确的是（）A．“刷脸机”的摄像头对光起发散作用B．人在“摄像头”里所成的像是虚像C．“刷脸”的同学要位于摄像头二倍焦距以外D．要使屏幕上自己的像变小，需靠近“刷脸机”的摄像头7．如图所示，小明将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），改变鹦鹉和杯子之间的距离，他所看到的像不可能是（）A．B．C．D．8．将凸透镜及蜡烛、光屏置于光具座上，完成如图甲所示的成像实验，记录每次成清晰的实像的物距u，像距v，物像间距L（u+v），绘出如图乙所示的图线（f为焦距），经查阅资料发现，在物理学中，有一个凸透镜成像的“新概念”：放大率 = ' ' = 。

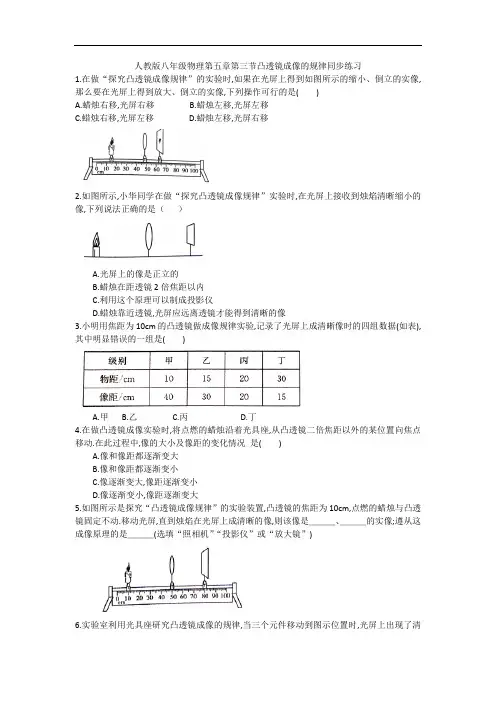

人教版八年级物理第五章第三节凸透镜成像的规律同步练习1.在做“探究凸透镜成像规律”的实验时,如果在光屏上得到如图所示的缩小、倒立的实像,那么要在光屏上得到放大、倒立的实像,下列操作可行的是( )A.蜡烛右移,光屏右移B.蜡烛左移,光屏左移C.蜡烛右移,光屏左移D.蜡烛左移,光屏右移2.如图所示,小华同学在做“探究凸透镜成像规律”实验时,在光屏上接收到烛焰清晰缩小的像,下列说法正确的是（）A.光屏上的像是正立的B.蜡烛在距透镜2倍焦距以内C.利用这个原理可以制成投影仪D.蜡烛靠近透镜,光屏应远离透镜才能得到清晰的像3.小明用焦距为10cm的凸透镜做成像规律实验,记录了光屏上成清晰像时的四组数据(如表),其中明显错误的一组是( )A.甲B.乙C.丙D.丁4.在做凸透镜成像实验时,将点燃的蜡烛沿着光具座,从凸透镜二倍焦距以外的某位置向焦点移动.在此过程中,像的大小及像距的变化情况是( )A.像和像距都逐渐变大B.像和像距都逐渐变小C.像逐渐变大,像距逐渐变小D.像逐渐变小,像距逐渐变大5.如图所示是探究“凸透镜成像规律”的实验装置,凸透镜的焦距为10cm,点燃的蜡烛与凸透镜固定不动.移动光屏,直到烛焰在光屏上成清晰的像,则该像是＿＿＿、＿＿＿的实像;遵从这成像原理的是＿＿＿(选填“照相机”“投影仪”或“放大镜”)6.实验室利用光具座研究凸透镜成像的规律,当三个元件移动到图示位置时,光屏上出现了清晰的像,回答下列问题(1)光屏上像的性质为＿＿＿＿＿＿(2)关于本实验中得到的像在生活中的应用,举一个例子＿＿＿＿＿＿(3)从图中读出物距为＿＿＿cm,并推算出焦距为＿＿＿(选填字母)A. f<15 cm B .15 cm<f<20 cm C. f＞30 cm(4)如果保持蜡烛与凸透镜的位置不变,撤去光屏,是否仍然成像?＿＿＿＿＿＿7.某物体经凸透镜折射在光屏上得到一个像,现将透镜中部分遮住不让光通过,则屏上的像( )A.缺少中部B.变小C.大小不变,像变暗D.变大8.在探究“凸透镜成像规律”的实验中,蜡烛、凸透镜、光屏在光具座上的位置如图所示,这时烛焰在光屏上成清晰的像(像未画出).以下判断正确的是( )A.光屏上的像是倒立、放大的像B.光屏上的像是倒立、缩小的像C.凸透镜的焦距可能是10cmD.该次成像规律与照相机原理相同9.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如图所示,下列判断正确的是( )A.该凸透镜的焦距是16cmB.当u=12cm时,在光屏上能得到一个缩小的像C.当u=20cm时成放大的像,投影仪就是根据这原理制成的D.把物体从距凸透镜12cm处移动到24cm处的过程中,像逐渐变小10. 在“探究凸透镜成像规律”的实验中,三班学生在老师的要求下,全班分成7个小组,都使用焦距是10cm的凸透镜做实验.最后,老师将各组实验的结果画在了图中.图中1和1,2和2…7和7分别表示实验时各组的物和对应像的位置,请你根据实验的要求和图中的信息,回答下列问题（1）实验时,光具座水平放置,位于光具座上的烛焰的中心、凸透镜的中心和光屏的中心应该处于＿＿＿＿＿＿(2)从＿＿＿＿＿＿两组可以看出,当物体位于一倍焦距和二倍焦距之间时,所成的像是＿＿＿＿＿＿立的、＿＿＿＿＿＿的实像(3)从6、7两组可以看出,凸透镜成虚像时,像与物在＿＿＿＿＿＿侧,且像是＿＿＿＿＿＿立的(4)由图可知成实像时,当物远离凸透镜,则像＿＿＿＿＿＿(选填“远离”或“靠近”)凸透镜,且像变＿＿＿＿＿＿(选填“大”或“小”)11.在研究凸透镜成像实验中,当烛焰离凸透镜的距小于焦距时,眼睛通过透镜观察到的虚像可能是中的( )12在凸透镜的主光轴上放一根木棒,a端在2倍焦距之外,而b端在1倍焦距与2倍焦距之间,如图所示,那么在另一侧所成的像是( )A.a端变细,b端变粗B.a端变粗,b端变细C.a、b端变粗D.a、b端变细答案1.A2.D3.A4.A5.倒立缩小照相机6.倒立缩小实像照相机40 B 仍然成像7.C8.A9.D10.同一高度12 倒放大同正靠近小11.B12.A。

【最新版】人教版八年级上册物理第五章《透镜及透镜成像作图》专项练习（含答案）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。

2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。

（2）与主光轴平行的光线折射后的反向延长线过虚焦点。

（3）射向虚焦点的光线折射后平行于主光轴。

【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。

2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。

如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。

请画出：(1)物体AB在平面镜中的像A′B′。

(2)B点发出的光线经平面镜反射后通过焦点F的光路。

(3)经凸透镜折射后的光线。

4.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；5.如题所示，A光线是经平面镜反射后的反射光线。

请你画出：①A光线的入射光线：②A光线通过凹透镜的折射光线。

6.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

7.如图所示，ab为光线经平面镜反射后的光线，F为凹透镜的焦点请画出：①光线ab的入射光线；②光线ab经凹透镜后的折射光线；③标出入射角的度数。

8.请在虚线框内画出适当的透镜符号或面镜符号。

9.根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。

10.小欣家收藏了一架老式照相机，如图所示是它内部结构的简图。

5.3 凸透镜成像的规律1．(1)当u>2f时，凸透镜成、的实像；(2)当u＝2f时，凸透镜成倒立、的像；(3)当f<u<2f时，凸透镜成倒立、的实像；(4)当u<f时，凸透镜成、放大的像。

2．在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15 cm，当物体距离凸透镜40 cm时，在光屏上得到清晰的像是()A．倒立、缩小的实像B．倒立、等大的实像C．倒立、放大的实像D．正立、放大的虚像3．如图所示是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置示意图，在光屏上恰能看到一清晰的像。

利用这一成像原理可以制成()A．照相机B．放大镜C．投影仪D．潜望镜4．在“探究凸透镜成像规律”的实验中，所选用凸透镜的焦距为10 cm。

(1)点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在。

(2)当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、(选填“放大”“缩小”或“等大”)的像。

照相机、投影仪和放大镜是常用的三种光学仪器，其中遵循此成像规律。

(3)若将蜡烛移到距凸透镜5 cm处时，前后移动光屏，在光屏上(选填“能”或“不能”)得到蜡烛的像。

此时凸透镜成(选填“实”或“虚”)像。

5．把一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一物体放在此透镜前15 cm处，经此凸透镜所成的像是()A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像6．把一只点燃的蜡烛放在焦距为10 cm的凸透镜前16 cm处，在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像，这个像是下图中的()7．探究烛焰通过焦距是10 cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图所示，此时()A．a为物距B．b为焦距C．凸透镜成放大的烛焰像D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像8．]如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是()A．放大镜B．电影放映机C．照相机D．投影仪9．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息的。

人教版八年级物理第五章第四节凸透镜成像的规律同步练习（含答案）一、选择题1.如图所示,用焦距为10 cm的凸透镜观察一张印有2014年南京青奥会会徽的图片,此时图片到凸透镜的距离应( )A.大于10 cm小于20 cmB.等于20 cmC.小于10 cmD.大于20 cm【解析】选C。

本题考查凸透镜成像规律。

由题图可知此时凸透镜成的是正立、放大的虚像,当物距小于一倍焦距时,凸透镜成正立、放大的虚像。

故选C。

2. 在做“探究凸透镜成像实验”时,将焦距为10 cm的凸透镜和蜡烛放在光具座上,位置如图所示。

则在光屏上( )A.成倒立放大的实像B.成倒立缩小的实像C.光屏上不会得到像D.像距大于10 cm小于20 cm【解析】选A。

本题考查了凸透镜成像规律。

由图知,蜡烛到凸透镜的距离是16 cm,焦距为10 cm,物体处于凸透镜的1倍和2倍焦距之间,所以此时成倒立放大的实像。

此时像距大于2倍焦距。

故选A。

3.如图所示,小东同学在“探究凸透镜成像规律”实验时,烛焰在光屏上成了一个清晰的像,下列说法正确的是( )A.利用这一成像规律可制成投影仪B.实验中,蜡烛越烧越短,光屏上烛焰的像向上移动C.要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜D.为了便于从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板【解析】选B。

本题考查了凸透镜成像规律的应用。

由图知,此时像距小于物距,成倒立缩小的实像,根据这个原理制成了照相机,而投影仪是根据成放大倒立实像的原理制成的,所以A错误;由于此时成倒立的实像,蜡烛变短,则成的像向上运动,所以B正确;要使光屏上烛焰的像变小,则应增大物距,蜡烛应远离凸透镜,所以C错误;只有光屏选用较粗糙的玻璃板,光在上面发生漫反射,才能从不同方向观察到烛焰的像,所以D错误。

故选B。

4.物体从距凸透镜12 cm移到距凸透镜18 cm的过程中,调整光屏的位置,总能在光屏上得到倒立、放大的像,此凸透镜的焦距可能是( )A.6 cmB.10 cmC.16 cmD.20 cm【解析】选B。

（人教版）物理八年级上册第五章第三节凸透镜成像的规律同步练习1.在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像.则该凸透镜的焦距可能为（）A. 10cmB. 15cmC. 20cmD. 30cm2.用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A. 凸透镜的焦距是30cmB. 图乙中烛焰成的是倒立放大的像C. 照相机成像特点与图乙中所成像的特点相同D. 保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的3.小徐进行“凸透镜成像规律”的研究，当把蜡烛放在如图所示的位置，正好能成等大的像．他进行如下操作时，能使像变大的是（）A、将蜡烛向左移动10cmB、将蜡烛向左移动15cmC、将蜡烛向右移动10cmD、将蜡烛向右移动15cm4.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A、倒立、放大的像B、倒立、缩小的像C、正立、放大的像D、正立、缩小的像5.把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是A．5cm B．10cm C．20cm D．30cm6.如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。

现将蜡烛沿主光轴向同一方向移动距离2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像．则光屏上的像A．一直变小 B．一直变大C．先变大后变小 D．先变小后变大7.在“探究平面镜成像的特点”实验中，为了便于找到虚像的，常采用作为平面镜。

在“探究凸透镜成像的规律”实验中，当物距大于焦距时，可以通过的步骤来找像；当物距小于焦距时，可以通过凸透镜看到一个正立放大的像。

8.学习透镜知识时，秦老师与同学们发现照相机、投影仪与放大镜，在距离、成像等方面有差异，经过讨论，确立了探究课题【凸透镜所成像的虚实、大小、倒正跟（选填“物体的大小”或“物距”）有什么关系】，小敏同学利用图示装置进行实验时，发现当物距大于二倍焦距时移动光屏能承接到一个倒立、的实像，与上面研究过的成像原理相同；若想让所成实像变大些，可将蜡烛适当（选填“靠近”或“远离”）透镜。

人教版八年级物理第五章第三节凸透镜成像的规律习题含答案一、基础题知识点1探究凸透镜成像的规律1.探究“凸透镜成像规律”实验(1)由图甲可知,该凸透镜的焦距是________cm.(2)按图乙安装器材时,需要调节烛焰的中心、透镜的光心、光屏的中心在________处(3)移动蜡烛和光屏,当处于图乙位置时,光屏上恰好能得到清晰的像,则像的特点为________，________，________(4)保持凸透镜位置不变,向左移动蜡烛.则应向________(填“左”或“右”)移动光屏才能在光屏上得到清晰的像.与图乙相比,此时的像________(填“变大”“不变”或“变小”)(5)蜡烛燃烧一段时间后变短,导致光屏上烛焰的像位置变高,为了能让所成清晰的像回到光屏中央,可将凸透镜向________调节2.小王同学用光具座做凸透镜成像实验时,蜡烛的像成在了光屏上侧,为了使蜡烛的像能成在光屏中央以下操作可达到目的的是（）A.将凸透镜往上移B.将光屏往下移C.将蜡烛往上移D.将蜡烛往下移3.一个凸透镜的焦距为10cm,把一支点燃的蜡烛放在凸透镜前15cm处,在凸透镜的另一侧观察烛焰的像,眼睛看到的像是图中的（）知识点2凸透镜成像规律的应用4.如图所示,当物体放在a点时成________、________的________像,是________的原理;当物体放在b点时成________、________的________像;当物体放在c点时成________、________的________像,是________的原理;当物体放在d点时成________、________的________像,是________的原理5.甲同学拿着焦距为15cm的放大镜去看远处的乙同学,乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的像,则放大镜与甲同学的距离( )A.小于15cmB.等于15cmC.大于30cmD.大于15cm小于30cm6.为加强交通管理和社会治安,临沂市安装了“海燕系统”,该系统具有跟踪、抓拍及人脸识别功能.如图所示,系统摄像机的镜头是________透镜拍摄时车辆和行人离镜头的距离应满足的条件是________7.小明同学在做凸透镜成像规律的实验中,光屏上得到烛焰清晰的像,同组的小华不小心将手指尖触摸到凸透镜上,这时光屏上（）A.出现手指的实像B.出现手指的影子C.烛焰的像变得不完整D.烛焰的像完整,但变暗二、中档题8.在探究凸透镜成像规律的实验中,小欢同学先将点燃的蜡烛放在凸透镜前某一位置时,恰好在镜后26cm处的光屏上出现一个与烛焰等大倒立的像;若将此蜡烛移至凸透镜前10cm 处时,则( )A.光屏上出现倒立放大的实像B.光屏上出现倒立缩小的实像C.将光屏向远离凸透镜方向移动一段距离,光屏上才会出现倒立放大的实像D.无论怎样移动光屏,光屏上均不会出现实像9.一凸透镜的焦距为10cm,将点燃的蜡烛从距凸透镜40cm处沿主光轴移到距凸透镜30cm处的过程中像的大小和像距的变化情况是( )A.成放大的像,像距变大B.像变大,像距变小C.成放大的像,像距变小D.像变大,像距变大10.石老师上课时拿个水晶球,让同学们透过它看远处倒立的建筑物的像(如图1所示),引起同学们对凸透镜的成像的兴趣,为此老师让大家起探究“凸透镜成像的规律”,给同学们准备了凸透镜、凹透镜、光具座、蜡烛、光屏、火柴盒等器材(1)小红在挑选透镜时,把两个透镜甲、乙分别正对太阳光,在光屏上出现了如图2所示的光斑,你认为他应该选择________(填“甲”或“乙”)透镜来进行实验(2)小红在实验中发现光屏上成的烛焰的像偏上如图3所示),是因为忽略了实验中的一个操作步骤,这个步骤________(3)如图4所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象,由图象可知凸透镜的焦距是________cm(4)当烛焰距凸透镜35cm时,移动光屏,可在光屏上得到一个清晰、倒立、________的实像,要使烛焰在光屏上所成的像变大,应保持透镜的位置不动,调节蜡烛的位置,同时将光屏________(填“靠近”或“远离”)透镜,直至得到清晰的像(5)实验中他不小心用纸把透镜下半部分遮住了则他看到的光屏上所成的像的大小将________(填“变大”“变小”或“不变”)三、拓展题11.人工智能使得人们的生活越来越方便华人青年王孟秋发明了一款功能强大的便携式家用“无人机相机”,相机内装有多种高科技传感器底部装有镜头和声呐(发射超声,同时能接受超声的装置),机身只有240g.你认为向下发射超声的底部声呐”可能与相机的哪个功能有关（）A.用手机控制相机B.相机能自动悬浮停在合适高度拍摄C.相机沿水平方向运动时遇到障碍物会自动避开D.笑脸抓拍12.无人机利用携带的焦距一定的微型摄像机进行航拍,来自地面景物的光通过摄像机镜头会聚在感光品片上,形成倒立、________(填“放大”或缩小”)的实像;当无人机上升时,须________(填“增大”或“减小”)镜头与感光品片间的距离,才能拍摄到清晰的画面答案1.10.0 同一高度倒立放大实像左变小下2.C3.B4.倒立缩小实照相机倒立等大实倒立放大实投影仪正立放大虚放大镜5.A6.凸u>2f7.D8.D9.D10.乙使烛焰、凸透镜光屏三者中心在同一高度上10 缩小远离不变11.B12.缩小减小。

人教版八年级物理上册第五章第3节：凸透镜的成像规律实验突破练习（含答案）1 ．如图所示，小明在做“探究凸透镜成像规律”的实验，当烛焰放在距凸透镜20cm处时，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是______cm。

102．如图所示，是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。

此时凸透镜所成的像是像，其成像的条件是。

虚物距小于焦距3．在下图中，凸透镜的焦距为10cm，实验时应先调整光屏的，以保证烛焰的像能在光屏的，若保持图中透镜的位置不变，将蜡烛移至光具座的“20cm”刻度处．则应在cm刻度范围内移动光屏寻找像，直到光屏上的像最为止。

高度中央60~70 清晰4．在探究凸透镜成像规律的实验中，由图可知凸透镜的焦距为_______cm，当烛焰距凸透镜25 cm时，移动光屏，可在光屏上得到一个________、________的实像．该原理可应用于____________。

10 倒立缩小照相机5．如下图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立缩小实像的是图_____，在光屏上成倒立放大实像的是图_____，成虚像的是图____．BA C6．小丽组在探究凸透镜成像的规律时，使用的凸透镜焦距为10cm，他们把蜡烛和凸透镜分别放在如下图所示位置，然后调节光屏至合适的位置，则显示出一个倒立、_______(填“放大”或“缩小”)的像，像的位置在50cm刻度处的______侧(填“左”或“右”)．在照相机和投影仪中，成像情况与此类似的是______。

缩小左照相机7．在探究凸透镜成像规律时，先将凸透镜正对太阳光，把一张纸放在它的另一侧，当纸上呈现一个最小光斑时，测得光斑到凸透镜的距离为10cm，则凸透镜的焦距是_______cm．再调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，并处在____ ．物距为30cm时，在光屏上成一个倒立、___ 的实像．10同一直线上缩小8．如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光斑，如图(a)可知凸透镜的焦距是cm，现把蜡烛放在距凸透镜35 cm处的清晰像15.0 缩小9．如图是某实验小组的同学“探究凸透镜成像”的实验示意图，PQ为凸透镜的主光轴，F 为凸透镜的焦点。
