VPSA制氧简介变压吸附制氧原理吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。
具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。
吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩和物理吸附。
PSA制氧装置中的吸附主要为物理吸附。
物理吸附是指依靠吸附剂与吸附质分子间的分子力（包括范德华力和电磁力）进行的吸附。
其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的动态平衡在瞬间即可完成，并且这种吸附是完全可逆的。
变压吸附气体分离工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个基本性质：一是对不同组分的吸附能力不同，二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加。
利用吸附剂的第一个性质，可实现对混合气体中某些组分的优先吸附而使其它组分得以提纯；利用吸附剂的第二个性质，可实现吸附剂在高压下吸附而在低压下解吸再生，从而构成吸附剂的吸附与再生循环，达到连续分离气体的目的。
装置所选用的吸附剂都是具有较大比表面积的固体颗粒，主要有：工业PSA-O2活性氧化铝类和分子筛类吸附剂。
吸附剂最重要的物理特征包括孔容积、孔径分布、比表面积和表面性质等。
不同的吸附剂由于有不同的孔隙大小分布、不同的比表面积和不同的表面性质，因而对混合气体中的各组分具有不同的吸附能力和吸附容量。
吸附剂对各种气体的吸附性能主要是通过实验测定的吸附等温线和动态下的穿透曲线来评价的。
优良的吸附性能和较大的吸附容量是实现吸附分离的基本条件。
同时，要在工业上实现有效的分离，还必须考虑吸附剂对各组分的分离系数应尽可能大。
所谓分离系数是指：在达到吸附平衡时，（弱吸附组分在吸附床死空间中残余量/弱吸附组分在吸附床中的总量）与（强吸附组分在吸附床死空间中残余量/强吸附组分在吸附床中的总量）之比。
VPSA制氧简介变压吸附制氧原理吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。
具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。
吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩和物理吸附。
PSA制氧装置中的吸附主要为物理吸附。
物理吸附是指依靠吸附剂与吸附质分子间的分子力（包括范德华力和电磁力）进行的吸附。
其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的动态平衡在瞬间即可完成，并且这种吸附是完全可逆的。
变压吸附气体分离工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个基本性质：一是对不同组分的吸附能力不同，二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加。
利用吸附剂的第一个性质，可实现对混合气体中某些组分的优先吸附而使其它组分得以提纯；利用吸附剂的第二个性质，可实现吸附剂在高压下吸附而在低压下解吸再生，从而构成吸附剂的吸附与再生循环，达到连续分离气体的目的。
装置所选用的吸附剂都是具有较大比表面积的固体颗粒，主要有：工业PSA-O2活性氧化铝类和分子筛类吸附剂。
吸附剂最重要的物理特征包括孔容积、孔径分布、比表面积和表面性质等。
不同的吸附剂由于有不同的孔隙大小分布、不同的比表面积和不同的表面性质，因而对混合气体中的各组分具有不同的吸附能力和吸附容量。
吸附剂对各种气体的吸附性能主要是通过实验测定的吸附等温线和动态下的穿透曲线来评价的。
优良的吸附性能和较大的吸附容量是实现吸附分离的基本条件。
同时，要在工业上实现有效的分离，还必须考虑吸附剂对各组分的分离系数应尽可能大。
所谓分离系数是指：在达到吸附平衡时，（弱吸附组分在吸附床死空间中残余量/弱吸附组分在吸附床中的总量）与（强吸附组分在吸附床死空间中残余量/强吸附组分在吸附床中的总量）之比。
vpsa 制氧原理
VPSA技术，即变压吸附技术，是现代制氧技术中广泛应用的一种方法。
这种技术是利用特定的吸附剂对空气中的氧气进行吸附，再经过脱附和分离等过程，提取出纯的氧气。
VPSA制氧的工艺流程分为以下几步：
1. 空气进料：空气经过压缩进入VPSA装置，经过滤污、除湿、降温等预处理，通过进料管道进入吸附塔。
2. 吸附：空气进入吸附塔后，被吸附剂吸附，其中主要是吸附剂与氮气的吸附能力不同，氮气在吸附剂表面被吸附，而氧气则不被吸附，这就实现了氧气的分离。
3. 压缩：吸附后的氮气需要排放出去，此时需要将吸附塔中的压力逐渐升高，以便将吸附剂上的氮气逼出。
4. 脱附：逐步加高的压力使得吸附剂释放出吸附的氮气，此时的吸附塔中既含有纯氧气，也含有大量的氮气。
5. 泄空：为了使下一步的步骤顺利进行，需要通过泄空口将吸附塔内部的气体冲走，剩余的氧气被收集起来。
6. 吸附重复：经过以上的处理，吸附塔内剩余的氮气已经排放干净，吸附剂也被释放。
此时需要将进入的空气再次经过塔体进行重复吸附。
7. 换吸附：由于吸附剂在吸附后会失去作用，需要定期更换吸附剂，以保证制氧的稳定性和可靠性。
以上就是VPSA制氧的工艺流程，通过这种方法可以快速和高效地提取氧气，为人们的生活和工业生产提供了巨大的便利。
一、变压吸附制氧技术介绍1、变压吸附制氧基本原理变压吸附（Pressure Swing Adsorption）是利用气体在不同的压力下在吸附剂上的吸附能力不同，对空气中各种气体进行分离的一种非低温空气分离技术。
空气中的主要组份是氮和氧，因此可选择对氮和氧具有不同吸附选择性的吸附剂，设计适当的工艺过程，使氮和氧分离制得氧气。
氮和氧都具有四极矩，但氮的四极矩（0.31Å）比氧的（0.10 Å）大得多，因此氮气在沸石分子筛上的吸附能力比氧气强（氮与分子筛表面离子的作用力强，如图1所示）。
因此，当空气在加压状态下通过装有沸石分子筛吸附剂的吸附床时，氮气被分子筛吸附，氧气因吸附较少，在气相中得到富集并流出吸附床，使氧气和氮气分离获得氧气。
当分子筛吸附氮气至接近饱和后，停止通空气并降低吸附床的压力，分子筛吸附的氮气可以解吸出来，分子筛得到再生并重复利用。
两个以上的吸附床轮流切换工作，便可连续生产出氧气。
2、变压吸附制氧工艺流程介绍VPSA制氧装置的操作必须至少包含两个步骤：进气吸附和抽空解吸，无论采用几塔流程，每个吸附塔都必须周期性地重复这两个步骤。
最初的变压吸附装置规模小，一般采用两塔流程，后来为了扩大规模和节约能耗，又开发出多塔流程。
随着新型吸附剂的开发和设备制造工艺的进步，又逐步向两塔流程回归。
这是因为采用两塔流程时，当一个塔进行吸附时，另外一个塔可以进行抽空解吸，两个塔互相匹配，可以在最短的时间内完成必须的操作，使吸附剂的利用效率最高，而且两塔流程可以实现吸附塔之间的均压，氧气的收率和能耗也可达到比较好的水平；此外，两塔流程由于工艺简单，设备数量少、投资较低。
尽管两塔流程在能耗水平上不如多塔流程，但综合考虑投资和运行费用，两塔流程的长期运行成本最低。
因此，在可能的情况下应尽可能选择两塔流程，这个结论是理论上的分析，同时得到了国内外变压吸附制氧设备供应商长期实践的验证。
但大规模装置采用两塔流程必须解决两个难点：在限定气流速度的前提下，解决大直径吸附塔的制造问题并保证吸附塔内气流分布的均匀性。
变压吸附制氧原理变压吸附制氧是一种通过吸附剂吸附空气中的氮气，从而得到高纯度氧气的技术。
它利用了吸附剂对氮气和氧气的吸附选择性，通过变压操作实现对氮气和氧气的分离。
下面将详细介绍变压吸附制氧的原理和工作过程。
首先，变压吸附制氧系统由吸附塔、压缩机、变压器、控制系统等部分组成。
在工作时，空气经过预处理后进入吸附塔，吸附塔中填充有吸附剂。
当空气通过吸附塔时，吸附剂对氮气和氧气的吸附选择性会导致氮气被吸附，而氧气通过吸附塔被输出。
其次，变压吸附制氧的原理是利用吸附剂对氮气和氧气的吸附选择性不同。
在吸附塔内，当空气通过吸附剂时，由于氮气和氧气的分子大小和极性不同，吸附剂对它们的吸附能力也不同。
一般来说，吸附剂对氮气的吸附能力更强，因此氮气会被吸附在吸附剂上，而氧气则通过吸附塔输出。
接着，变压吸附制氧的工作过程主要包括吸附、脱附和再生三个阶段。
在吸附阶段，空气通过吸附塔，氮气被吸附，从而得到富氧气体。
在脱附阶段，吸附塔停止进气，通过减压或者加热的方式将吸附在吸附剂上的氮气释放出来，从而实现对吸附剂的再生。
在再生阶段，通过变压操作，将吸附塔恢复到工作状态，使其可以再次吸附氮气，产生富氧气体。
最后，变压吸附制氧技术具有操作简单、能耗低、成本较低等优点，因此在医疗、生活、工业等领域得到了广泛应用。
通过合理设计吸附剂、控制系统和工艺参数，可以实现对氮气和氧气的高效分离，从而得到高纯度的氧气产品。
综上所述，变压吸附制氧是一种通过吸附剂对氮气和氧气的吸附选择性实现氮气和氧气的分离的技术。
它的原理和工作过程清晰明了，具有广泛的应用前景和市场需求。
希望本文能够对变压吸附制氧技术有所了解，并为相关领域的研究和应用提供参考。

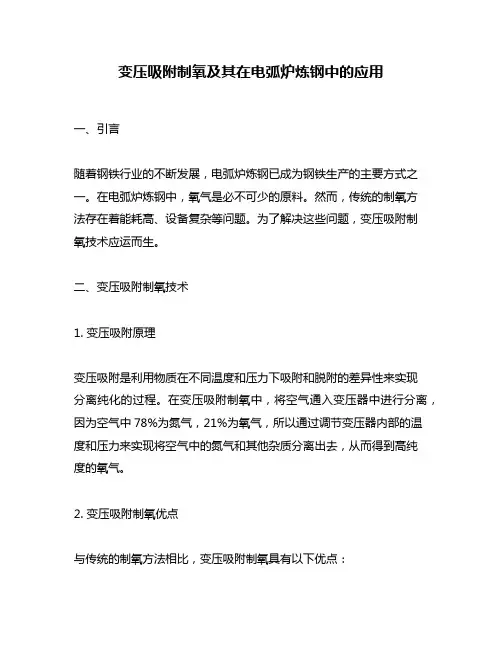

变压吸附制氧及其在电弧炉炼钢中的应用一、引言随着钢铁行业的不断发展，电弧炉炼钢已成为钢铁生产的主要方式之一。
在电弧炉炼钢中，氧气是必不可少的原料。
然而，传统的制氧方法存在着能耗高、设备复杂等问题。
为了解决这些问题，变压吸附制氧技术应运而生。
二、变压吸附制氧技术1. 变压吸附原理变压吸附是利用物质在不同温度和压力下吸附和脱附的差异性来实现分离纯化的过程。
在变压吸附制氧中，将空气通入变压器中进行分离，因为空气中78%为氮气，21%为氧气，所以通过调节变压器内部的温度和压力来实现将空气中的氮气和其他杂质分离出去，从而得到高纯度的氧气。
2. 变压吸附制氧优点与传统的制氧方法相比，变压吸附制氧具有以下优点：（1）能耗低：采用低温和低能耗分离氧气，大大降低了能耗。
（2）设备简单：变压吸附制氧设备结构简单，易于维护和操作。
（3）纯度高：通过调节变压器内部的温度和压力来实现将空气中的氮气和其他杂质分离出去，从而得到高纯度的氧气。
三、变压吸附制氧在电弧炉炼钢中的应用1. 变压吸附制氧在电弧炉炼钢中的作用在电弧炉炼钢中，加入适量的高纯度氧气可以提高钢水温度和碳含量，同时可以减少废钢和废铁等杂质的含量。
因此，在电弧炉炼钢中使用高纯度氧气是十分必要的。
2. 变压吸附制氧在电弧炉炼钢中的优势与传统方法相比，采用变压吸附制氧技术在电弧炉炼钢中具有以下优势：（1）提高生产效率：采用变压吸附制氧技术可以快速提供高纯度的氧气，从而提高生产效率。
（2）降低成本：采用变压吸附制氧技术可以大大降低制氧成本，从而降低生产成本。
（3）提高钢水质量：采用高纯度氧气可以提高钢水温度和碳含量，同时可以减少废钢和废铁等杂质的含量，从而提高钢水质量。
四、结论随着技术的不断进步和发展，变压吸附制氧技术已经被广泛应用于电弧炉炼钢中。
采用这种技术可以大大降低制氧成本，提高生产效率和钢水质量。
相信在不久的将来，这种技术将会得到更加广泛的应用。

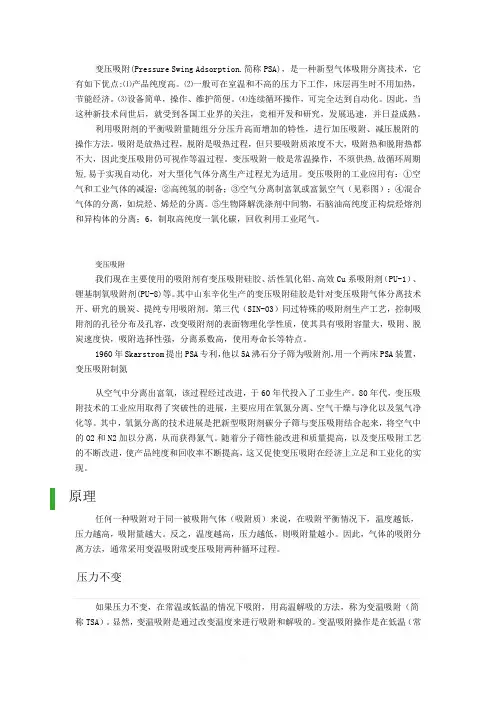

变压吸附(Pressure Swing Adsorption.简称PSA)，是一种新型气体吸附分离技术，它有如下优点:⑴产品纯度高。
⑵一般可在室温和不高的压力下工作，床层再生时不用加热，节能经济。
⑶设备简单，操作、维护简便。
⑷连续循环操作，可完全达到自动化。
因此，当这种新技术问世后，就受到各国工业界的关注，竞相开发和研究，发展迅速，并日益成熟。
利用吸附剂的平衡吸附量随组分分压升高而增加的特性，进行加压吸附、减压脱附的操作方法。
吸附是放热过程，脱附是吸热过程，但只要吸附质浓度不大，吸附热和脱附热都不大，因此变压吸附仍可视作等温过程。
变压吸附一般是常温操作，不须供热,故循环周期短,易于实现自动化，对大型化气体分离生产过程尤为适用。
变压吸附的工业应用有：①空气和工业气体的减湿；②高纯氢的制备；③空气分离制富氧或富氮空气（见彩图）；④混合气体的分离，如烷烃、烯烃的分离。
⑤生物降解洗涤剂中间物，石脑油高纯度正构烷烃熔剂和异构体的分离；6，制取高纯度一氧化碳，回收利用工业尾气。
变压吸附我们现在主要使用的吸附剂有变压吸附硅胶、活性氧化铝、高效Cu系吸附剂（PU-1）、锂基制氧吸附剂(PU-8)等。
其中山东辛化生产的变压吸附硅胶是针对变压吸附气体分离技术开、研究的脱炭、提纯专用吸附剂。
第三代（SIN-03）同过特殊的吸附剂生产工艺，控制吸附剂的孔径分布及孔容，改变吸附剂的表面物理化学性质，使其具有吸附容量大，吸附、脱炭速度快，吸附选择性强，分离系数高，使用寿命长等特点。
1960年Skarstrom提出PSA专利，他以5A沸石分子筛为吸附剂，用一个两床PSA装置，变压吸附制氮从空气中分离出富氧，该过程经过改进，于60年代投入了工业生产。
80年代，变压吸附技术的工业应用取得了突破性的进展，主要应用在氧氮分离、空气干燥与净化以及氢气净化等。
其中，氧氮分离的技术进展是把新型吸附剂碳分子筛与变压吸附结合起来，将空气中的O2和N2加以分离，从而获得氮气。
变压吸附制氧机原理和流程变压吸附制氧机（Pressure Swing Adsorption Oxygen Generator）是一种利用分子筛技术制取氧气的设备，其主要原理是通过空气中的分子筛吸附氮气、二氧化碳等杂质，从而分离出高纯度的氧气。
该设备广泛应用于医疗、工业等领域。
原理变压吸附制氧机的制氧原理主要基于吸附剂对空气中杂质气体的选择性吸附特性。
在变压吸附制氧机中，主要分为两个工作区：吸附区和解吸区。
吸附区：吸附区主要是由分子筛吸附杂质气体，分子筛是一种高孔隙度的材料，其孔径可以控制在分子尺度。
分子筛中的小孔可以选择性地吸附氧气、氮气、二氧化碳等气体，从而实现气体分离。
在吸附区，通过高压空气的进入，使氧气、氮气、二氧化碳等气体在分子筛中发生吸附作用，从而将氮气、二氧化碳等杂质气体吸附下来，而高浓度的氧气则通过分子筛，流入解吸区。
解吸区：解吸区主要是通过降低压力，使分子筛释放吸附的氮气、二氧化碳等杂质气体，使分子筛再次具有吸附气体的能力。
在解吸区，通过减压作用，使分子筛释放吸附的氮气、二氧化碳等杂质气体，从而使分子筛再次具有吸附气体的能力，为下一轮的吸附提供条件。
流程变压吸附制氧机的流程主要分为压缩空气净化、制氧和制氮三个步骤。
压缩空气净化：压缩空气净化是变压吸附制氧机的前置处理，其目的是去除空气中的水分、油分、杂质等。
在压缩空气净化过程中，采用过滤器、冷凝器、干燥器等设备对空气进行净化处理，以保证后续制氧的质量。
制氧：制氧是变压吸附制氧机的核心步骤。
在该步骤中，经过压缩空气净化处理的空气进入变压吸附器，经过吸附区和解吸区的交替作用，从而分离出高浓度的氧气。
制氧的流程主要包括增压、吸附、减压和解吸四个步骤。
制氮：制氮是变压吸附制氧机的副产品，其原理与制氧类似，只是在吸附区和解吸区中，通过分子筛选择性吸附氧气，从而分离出高浓度的氮气。
制氮的流程与制氧类似，只是在吸附和解吸时选择性吸附不同的气体。
浅究变压吸附制氧法及深冷法现如今，工业上的制氧方法主要有两种。
一种是变压吸附法，另一种就是深冷法。
变压吸附法是近年来刚兴起的工艺而深冷法则属于传统方法。
这两种制氧方法各有各的好处。
因此用户难免会面临对两者的选择问题。
本文将从这两种制氧法的制作工艺、技术手法、运行参数、投资成本、建设要求等方面进行深入的对比分析。
一、两种制氧方法的制作过程以及制作原理（一）变压吸附法变压吸附法是一种新兴的制氧方法，已经被广泛的应用到了工业制氧工作当中。
鼓风机、吸附塔、缓冲罐、贮氧罐以及真空泵是其主要的组成结构，利用各式的专业阀门进行设备之间的连接，再加上一套计算机自动控制系统就是一套完整的变压吸附制氧装置。
把空气进行除尘处理之后，利用鼓风机将其鼓进盛有多种分子筛（作为吸附剂）的吸附塔中。
这个时候空气中大部分的氮气、二氧化碳以及二氧化硫、水和少量的氧气等会在吸附塔中被分子筛吸附住。
而剩余的大部分氧气则会经过床层由塔顶排除。
这个时候得到的氧气，就可以称之为富氧产品。
然后将其导入到贮氧罐中进行贮藏备用。
当吸附塔中的分子筛达到了饱和状态之后，要停止鼓风机鼓入空气操作，同时要将真空泵打开对吸附塔进行抽真空的处理（这项操作主要是为了将氮气等杂质从分子筛中“脱离”出来，这样的话吸附剂就可以再进行循环利用）。
在停止一个吸附塔空气进入的同时，将另一个吸附塔打开进行空气的吸附工作，这样两个或者是两个以上吸附塔交替工作的形式可以保证富氧产品连续不断的产出。
而吸附塔的交替切换的工作则是利用计算机自动控制系统通过对相关阀门的控制进行的。
（二）深冷法深冷法相对于变压吸附法来讲，它算是传统的制氧方法。
它的主要设备构成包括：空气压缩机组、空气冷却系统、分子筛净化系统以及透平膨胀机、分馏塔、换热器等。
如果需要对空气中的稀有气体进行回收的话，则还需增设一个稀有气体分馏设备。
将空气导入到制氧机组进行各种气体的分离操作后，可以得到纯氧、纯氮以及各种类型的稀有气体。
1 概述1.1 真空变压吸附制氧技术真空变压吸附制氧技术是一种新型的从空气中制取富氧的技术，真空变压吸附（VACUUM PRESSURE SWING ADSORPTION，简称VPSA），是一个近似等温变化的物理过程，它是利用气体介质中不同组分在吸附剂上的吸附容量不同而产生的气体分离，吸附剂在压力升高时进行选择性吸附，在压力降低至负压时得到脱附再生。
真空变压吸附分子筛制氧设备是以电力为动力、空气为原料，利用沸石分子筛在加正压状态下对氮的吸附容量增加，负压时对氮的吸附容量减少的特性，通过对两只吸附塔切换作用，形成正压吸附、负压脱附的循环过程，实现空气中氧、氮的分离，连续制取所需求的工业用氧。
真空变压吸附制氧设备的制氧过程为物理吸附过程，无化学反应，对环境不造成污染，是一种理想的供氧方式。
整个制氧过程相对于传统的深冷法制氧方式，具有结构简单、工艺流程简单、使用操作方便、设备启动迅速、常温低压运行、安全可靠、能耗小、制氧成本低等一系列优点。
1.2真空变压吸附制氧设备工作过程瑞气真空变压吸附分子筛制氧设备是以洁净空气为原料，经空气过滤器进入罗茨鼓风机，升压至45kpa左右，出口气体温度约50℃，经过换热器进行冷却，使温度降到35℃左右，再进入已经再生完毕处于工作状态的吸附器。
在吸附器内，空气中的水分、二氧化碳等极性分子气体经过氧化铝、13X脱水剂被吸附，干燥空气再通过LiX 分子筛后空气组分中的氮气组分被分子筛吸附分离，氧气在吸附器顶部富积进入氧气平衡器，纯度93±3%左右的富氧通过调节阀稳压处理进入缓冲罐，缓冲罐中的富氧压力在10~15kpa，缓冲罐出口富氧经过氧气压缩机升压达到所需的压力要求，高压富氧气冷却后通过氧气储罐再送至用氧用户。
为获得连续稳定的产品氧气，瑞气真空变压吸附分子筛制氧设备设置两只吸附器，交替产氧，一只吸附器产出氧气时，另一只吸附器处于抽真空再生状态，吸附器在真空泵作用下抽至-60kpa左右，排出的富氮组分经过消音处理排至室外。

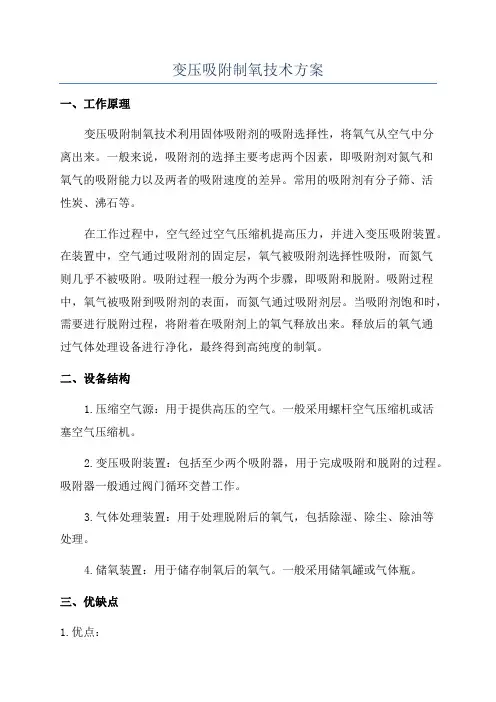

变压吸附制氧技术方案一、工作原理变压吸附制氧技术利用固体吸附剂的吸附选择性，将氧气从空气中分离出来。
一般来说，吸附剂的选择主要考虑两个因素，即吸附剂对氮气和氧气的吸附能力以及两者的吸附速度的差异。
常用的吸附剂有分子筛、活性炭、沸石等。
在工作过程中，空气经过空气压缩机提高压力，并进入变压吸附装置。
在装置中，空气通过吸附剂的固定层，氧气被吸附剂选择性吸附，而氮气则几乎不被吸附。
吸附过程一般分为两个步骤，即吸附和脱附。
吸附过程中，氧气被吸附到吸附剂的表面，而氮气通过吸附剂层。
当吸附剂饱和时，需要进行脱附过程，将附着在吸附剂上的氧气释放出来。
释放后的氧气通过气体处理设备进行净化，最终得到高纯度的制氧。
二、设备结构1.压缩空气源：用于提供高压的空气。
一般采用螺杆空气压缩机或活塞空气压缩机。
2.变压吸附装置：包括至少两个吸附器，用于完成吸附和脱附的过程。
吸附器一般通过阀门循环交替工作。
3.气体处理装置：用于处理脱附后的氧气，包括除湿、除尘、除油等处理。
4.储氧装置：用于储存制氧后的氧气。
一般采用储氧罐或气体瓶。
三、优缺点1.优点：（1）无需高纯度气体，直接从空气中提取氧气，减少了其他制氧方式所需的氧气源；（2）操作简单，设备结构紧凑，占地面积小；（3）可连续工作，实现稳定的氧气产量；（4）工艺成熟，生产技术相对成熟，市场验收度较高。
2.缺点：（1）设备成本较高；（2）吸附剂需定期更换，增加了运行成本；（3）对环境湿度和温度要求较高。
四、发展前景变压吸附制氧技术在医疗、工业和航空等领域具有广阔的应用前景。
在医疗领域中，越来越多的医院和家庭开始使用制氧机，以满足患者的氧气需求。
在工业领域中，制氧技术被广泛应用于焊接、切割等工艺过程中。
在航空领域中，制氧技术有望应用于飞机上，以提高飞机高原、高空等特殊环境下的氧气供应能力。
综上所述，变压吸附制氧技术以其高效、可靠的特点在不同领域得到了广泛应用。
随着技术的不断进步和成本的降低，相信变压吸附制氧技术将会在未来有更大的发展空间。
变压吸附工作基本原理变压吸附（Pressure Swing Adsorption, PSA）是一种常用于气体分离或制备过程中的吸附技术。
其基本原理是利用吸附剂对混合气中的物质分子进行吸附和解吸，从而实现对气体组分的分离或纯化。
一、变压吸附工作原理：1.吸附剂选择：吸附剂是实现变压吸附分离的关键。
吸附剂通常是具有较高表面积和孔隙度的多孔介质，如活性炭、分子筛等。
吸附剂的表面上存在着一定的吸附位点，可以吸附物质分子。
2.吸附：将混合气体通过吸附剂床层，吸附剂床层中的吸附剂对混合气中的组分进行吸附。
吸附过程通常是物理吸附，即吸附剂表面对物质分子产生吸引力，使其附着在表面上。
3.解吸：当吸附剂饱和时，需要对吸附剂进行再生，将已吸附的物质分子从吸附剂上解吸出来。
解吸过程可以通过降低吸附剂表面的吸附位点上的压力或增加温度来实现。
4.变压吸附循环：变压吸附通常通过变压来实现吸附和解吸的循环。
首先，将混合气体通过吸附剂床层进行吸附，将目标组分吸附在吸附剂上，然后通过减压或增加温度的方式解吸目标组分，使其从吸附剂上解吸出来，此时吸附剂可以再次被用于吸附新的混合气体。
二、变压吸附工作流程：1.吸附过程：混合气体从吸附剂床层的一端进入，经过吸附剂床层时，吸附剂对其中的目标组分进行吸附，非目标组分通过吸附剂床层，最终从另一端出口排放。
2.脱附过程：当吸附剂饱和时，需要进行解吸或再生。
通常采用变压或变温的方式来实现脱附，即将吸附剂中的压力降低或温度升高，使吸附在吸附剂上的目标组分解吸出来。
3.再生过程：脱附的目标组分通过减压或增加温度输送到吸附剂床层的另一部分或其他吸附剂床层中，以供进一步吸附。
原吸附剂床层通过回收吸附剂后，可以进行再生，使其重新用于吸附。
4.循环过程：利用不同压力、温度条件交替进行吸附和解吸或再生，实现吸附剂循环使用，从而实现对混合气体的分离和纯化。
三、变压吸附技术的应用：变压吸附技术广泛应用于气体的分离和纯化，常见的应用包括：1.氧氮分离：变压吸附可以快速分离空气中的氧气和氮气，用于制备高纯度氧气。
变压吸附法制氧与深冷法制氧综合分析5000一、变压吸附法制氧原理二、深冷法制氧原理深冷法制氧是一种基于蒸发冷却原理的工艺方法。
它通过将空气进行压缩冷却，使其达到液化的状态，然后通过分离液态空气中氮气和其他成分的方法，获得高纯度的氧气。
该过程主要包括空气的压缩冷却、液态空气的分离和再蒸发等步骤。
三、变压吸附法制氧的优缺点1.优点：(1)工艺简单，设备相对较小，运行成本较低。
(2)可以根据需要调节制氧的纯度和产氧量。
(3)对于大气压力下的制氧工艺，通过分子筛的选择可以实现较高的制氧效率。
2.缺点：(1)过程中气体经过吸附塔进行循环使用，造成制氧效率的降低。
(2)对于高纯度的氧气，需要较高的设备投资。
(3)过程中需要能量消耗，造成能源的浪费。
四、深冷法制氧的优缺点1.优点：(1)能够获得较高纯度的氧气，适用于一些对氧气纯度要求较高的领域。
(2)能够通过调节工艺参数来获得不同纯度和产氧量的氧气。
2.缺点：(1)设备较大，投资成本较高。
(2)能耗较高，需要较大的能源供应。
(3)对于大气压力下的制氧工艺，制氧效率较低。
五、变压吸附法制氧与深冷法制氧的应用1.变压吸附法制氧主要应用于以下领域：(1)医疗领域，用于手术室、重症监护室等氧疗场所，提供纯净的氧气。
(2)制造业，如焊接、切割等工艺需要大量的氧气。
(3)国防军工领域，提供高纯度氧气。
2.深冷法制氧主要应用于以下领域：(1)化工工业，用于氧化反应等生产过程。
(2)医疗领域，提供高纯度氧气给病院。
(3)食品行业，用于鲜肉冷藏等领域。
六、总结变压吸附法制氧和深冷法制氧是两种常见的制氧工艺方法，它们在原理、优缺点和应用方面各有特点。
变压吸附法制氧具有工艺简单、设备小型化和运行成本低的特点，适用于医疗、制造业、军工等领域；而深冷法制氧则能够提供高纯度的氧气，适用于化工、食品等领域。
在实际应用中，可以根据具体需求选择适合的制氧工艺。
变压吸附制氧一般性技术原理变压吸附制氧（Pressure Swing Adsorption, PSA）是一种常见的制氧技术，用于从空气中分离氧气和氮气。
其原理主要基于吸附剂与气体分子之间相互作用的差异，通过不同压力下的吸附和解吸过程来实现氧气和氮气的分离。
1.吸附过程：原始空气在吸附塔中通过吸附剂床层时，氮气（主要成分）较氧气被吸附剂强烈吸附，导致气流中的氮气浓度增加，而氧气浓度减少。
此时，吸附剂床层逐渐富集了氮气。
2.增压脱附过程：当吸附剂床层饱和时，需要增加压力来脱附已吸附的气体。
通过增加压力，可以减小氮气与吸附剂的吸附力，从而使其脱附。
氮气被排出吸附塔，并收集在增压脱附后的低压部分。
3.气体解吸过程：在增压脱附之后，吸附塔的压力降至较低的水平。
这会导致吸附剂上的氧气分子释放出来。
氧气在此阶段被解吸，并与其它气体一起进入氧气收集部分。
4.减压脱附过程：在吸附塔中的气体解吸结束后，需要进一步降低压力，以便从吸附剂中深度去除残余氮气。
减压脱附过程是通过降低压力使吸附剂达到低压下的最低吸附能力，从而脱附残余的氮气，以准备下一循环。
5.再生过程：吸附剂在其中一时间点上的吸附效果会随着时间的推移而降低。
为了维持长期的持续工作，需要定期进行再生。
再生过程包括两个步骤：减压脱附和吸附剂的再生。
通过减压脱附，将吸附塔中的残余气体除去，然后通过对吸附剂进行加热或抽真空等方式来去除吸附剂上吸附的气体，使其恢复吸附性能。
总结起来，变压吸附制氧的技术原理是通过调整吸附剂床层的压力，利用不同气体分子与吸附剂之间吸附力的差异来实现氧气和氮气的分离。
吸附过程中，氮气被吸附剂吸附，而氧气则解吸出来。
通过增压脱附、气体解吸、减压脱附和再生等步骤，实现对氧气和氮气的交替分离和收集。
变压吸附法制氧变压吸附法（Pressure Swing Adsorption, PSA）是一种常见的制氧方法，通过利用吸附剂对气体分子的选择性吸附来实现气体的分离和浓缩。
在制氧过程中，变压吸附法已被广泛应用，具有高效、节能、环保等优点。
变压吸附法制氧的基本原理是利用吸附剂对气体分子的亲和力差异进行分离。
一般来说，吸附剂是一种多孔材料，具有高度发达的孔结构。
当气体通过吸附剂时，根据气体分子与吸附剂之间相互作用力的大小不同，气体分子会以不同的速率被吸附。
通过调节吸附剂的压力和温度，可以实现对不同气体分子的选择性吸附和解吸，从而实现气体的分离和纯化。
制氧过程中，变压吸附法通常包括两个主要步骤：吸附和解吸。
吸附过程是将气体经过吸附剂床，其中富含氧气分子被吸附，而其他气体分子被忽略。
解吸过程是通过降低吸附剂的压力和提高温度，使吸附剂释放出吸附的氧气分子，以实现氧气的纯化和浓缩。
实际的变压吸附法制氧系统通常由两个吸附塔组成，其中一个塔吸附氧气，另一个塔解吸和再生。
在吸附塔中，气体通常从底部进入，并通过吸附剂床向上流动，直至达到顶部。
当一个吸附塔饱和后，需要通过改变压力和温度来实现吸附剂的再生。
这时，另一个吸附塔开始吸附氧气，而饱和的吸附塔则释放氧气并进行再生，以确保系统的连续运行。
在变压吸附法制氧过程中，吸附剂的选择至关重要。
一般来说，选择的吸附剂应具有高的氧气吸附容量和选择性，以确保高效的氧气分离和纯化。
常用的吸附剂包括活性碳、分子筛等。
变压吸附法制氧具有许多优点。
首先，它能够高效地分离氧气，达到高纯度和高浓度的氧气。
其次，与传统的制氧方法相比，变压吸附法能够节约能源，减少能源消耗和生产成本。
此外，由于不需要使用液体氮等冷却剂，变压吸附法还具有环保的特点。
然而，变压吸附法制氧也存在一些限制。
首先，吸附过程中产生的废气需要进行处理，以避免对环境造成污染。
其次，制氧设备的建设和维护成本较高，需要投入较大的资金和人力资源。
PSA（Pressure Swing Adsorption，变压吸附）制氧是一种常用的气体分离技术，它通过吸附剂对气体的选择性吸附能力实现对氧气的富集。
下面是PSA 制氧的基本原理：
1. 吸附剂选择：通常采用的吸附剂是具有特定孔径和表面化学性质的固体颗粒，如铝基分子筛或硅胶。
这些吸附剂具有对空气中的氮气、水汽等成分有较强的吸附能力，而对氧气有较弱的吸附能力。
2. 吸附-脱附循环：PSA 制氧设备包括多个吸附罐，在吸附罐内，通过增加压力使空气中的氮气、水汽等成分被吸附到吸附剂表面，同时将富含氧气的气流抽出。
当吸附罐达到饱和后，通过减压来减小吸附剂上的压力，从而释放吸附剂上的氮气等成分，再次实现对氧气的富集。
3. 压力摆动：PSA 制氧设备中的吸附罐会进行交替的吸附和脱附操作。
当一个吸附罐处于吸附状态时，其他吸附罐则处于脱附状态，通过压力的交替变化，实现对氧气的连续富集和产氧。
4. 溶解气体的去除：在PSA 制氧过程中，通常还需要设置适当的装置来去除空气中的水汽和二氧化碳等溶解气体，以
确保生产的氧气纯度。
总的来说，PSA 制氧利用吸附剂对气体的选择性吸附特性，通过周期性的压力摆动操作，将空气中的氮气等成分吸附到吸附剂上，从而实现对氧气的富集，最终产生高纯度的氧气。
这种技术在工业生产和医疗领域广泛应用，能够提供可靠的氧气供应。
变压吸附制氧原理
引言：随着社会发展和人口老龄化趋势的加剧，氧气作为一种重要的医疗气体，广泛应用于临床医学、制药工业等领域。
而变压吸附制氧技术则是一种高效、可靠、节能的制氧方法，本文将从原理、设备和应用三个方面进行介绍。
一、变压吸附制氧的原理
变压吸附制氧是利用吸附剂对空气中的氮气进行选择性吸附分离，从而得到高纯度的氧气。
其原理主要包括以下几个步骤：
1. 吸附：将空气通过吸附剂床层，吸附剂表面的孔隙结构能够选择性地吸附氮气。
吸附剂通常采用具有大孔隙结构和高吸附容量的物质，如分子筛、活性炭等。
2. 脱附：当吸附剂达到一定饱和程度后，需要进行脱附操作，即通过减压或增加温度等方式，将吸附剂中吸附的氮气释放出来。
释放的氮气经过处理后，可以回收利用或排放到大气中。
3. 再生：脱附后的吸附剂需要进行再生，以恢复其吸附性能。
再生操作一般包括冲洗、干燥和升温等步骤，使吸附剂重新达到适用于吸附氮气的状态。
通过不断循环吸附、脱附和再生操作，变压吸附制氧系统可以持续地产生高纯度的氧气。
二、变压吸附制氧的设备
变压吸附制氧设备主要包括压缩空气系统、吸附剂床层、控制系统等组成。
1. 压缩空气系统：负责将大气中的空气经过压缩处理，以提供足够的进气压力。
压缩空气系统通常包括压缩机、冷却器和过滤器等部件。
2. 吸附剂床层：是变压吸附制氧系统的核心组成部分，其结构通常为多个吸附剂床层的组合。
吸附剂床层一般采用多个固定床层的方式，以实现连续的吸附、脱附和再生操作。
3. 控制系统：用于控制整个变压吸附制氧系统的运行，包括压力控制、温度控制、气流控制等。
控制系统可以实现自动化操作，提高制氧效率和稳定性。
三、变压吸附制氧的应用
变压吸附制氧技术在医疗、制药、化工等领域具有广泛的应用前景。
1. 医疗领域：变压吸附制氧设备可以用于医院、急救车等场所，为患者提供高纯度的氧气。
氧气可以用于呼吸治疗、手术麻醉、氧疗等医疗操作，对于呼吸系统疾病、心血管疾病等患者具有重要的治疗作用。
2. 制药领域：在制药工业中，变压吸附制氧技术可以用于药物合成、发酵过程、气体氧化反应等，提供高纯度的氧气作为氧化剂或气体载体。
高纯度的氧气可以提高反应效率、减少副产物生成，提高药物的纯度和质量。
3. 化工领域：变压吸附制氧技术可以应用于化工生产过程中的氧气需求，如燃烧反应、氧化反应、废气处理等。
通过使用变压吸附制氧设备，可以提高生产效率、降低能耗、减少环境污染。
结论：变压吸附制氧技术作为一种高效、可靠、节能的制氧方法，具有广泛的应用前景。
通过合理设计和运行变压吸附制氧系统，可以满足不同领域对高纯度氧气的需求，促进医疗、制药、化工等行业的发展和进步。
