ble射频指标

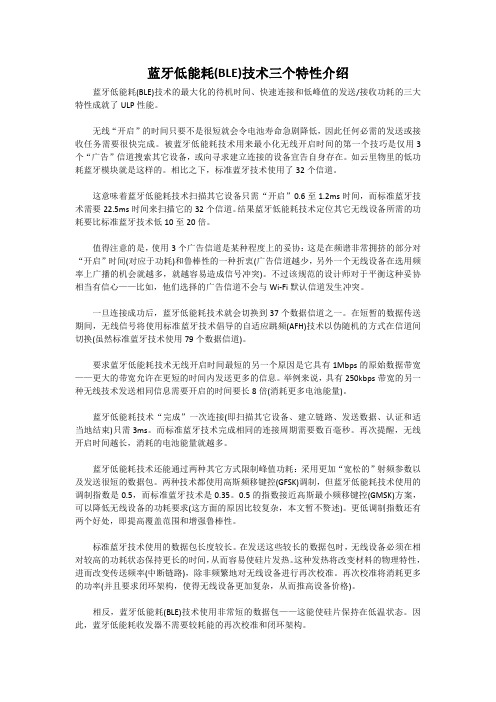

蓝牙低能耗(BLE)技术三个特性介绍蓝牙低能耗(BLE)技术的最大化的待机时间、快速连接和低峰值的发送/接收功耗的三大特性成就了ULP性能。

无线“开启”的时间只要不是很短就会令电池寿命急剧降低，因此任何必需的发送或接收任务需要很快完成。

被蓝牙低能耗技术用来最小化无线开启时间的第一个技巧是仅用3个“广告”信道搜索其它设备，或向寻求建立连接的设备宣告自身存在。

如云里物里的低功耗蓝牙模块就是这样的。

相比之下，标准蓝牙技术使用了32个信道。

这意味着蓝牙低能耗技术扫描其它设备只需“开启”0.6至1.2ms时间，而标准蓝牙技术需要22.5ms时间来扫描它的32个信道。

结果蓝牙低能耗技术定位其它无线设备所需的功耗要比标准蓝牙技术低10至20倍。

值得注意的是，使用3个广告信道是某种程度上的妥协：这是在频谱非常拥挤的部分对“开启”时间(对应于功耗)和鲁棒性的一种折衷(广告信道越少，另外一个无线设备在选用频率上广播的机会就越多，就越容易造成信号冲突)。

不过该规范的设计师对于平衡这种妥协相当有信心——比如，他们选择的广告信道不会与Wi-Fi默认信道发生冲突。

一旦连接成功后，蓝牙低能耗技术就会切换到37个数据信道之一。

在短暂的数据传送期间，无线信号将使用标准蓝牙技术倡导的自适应跳频(AFH)技术以伪随机的方式在信道间切换(虽然标准蓝牙技术使用79个数据信道)。

要求蓝牙低能耗技术无线开启时间最短的另一个原因是它具有1Mbps的原始数据带宽——更大的带宽允许在更短的时间内发送更多的信息。

举例来说，具有250kbps带宽的另一种无线技术发送相同信息需要开启的时间要长8倍(消耗更多电池能量)。

蓝牙低能耗技术“完成”一次连接(即扫描其它设备、建立链路、发送数据、认证和适当地结束)只需3ms。

而标准蓝牙技术完成相同的连接周期需要数百毫秒。

再次提醒，无线开启时间越长，消耗的电池能量就越多。

蓝牙低能耗技术还能通过两种其它方式限制峰值功耗：采用更加“宽松的”射频参数以及发送很短的数据包。

蓝牙BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：Prepared by 日期：Date审核：Reviewed by 日期：Dateyyyy-mm-dd审核：Reviewed by 日期：Dateyyyy-mm-dd批准：Granted by 日期：Dateyyyy-mm-dd1、测试设备和测试项目简介1.1 测试设备a、CBT：CBT（带CBT-K57选件）b、信号源，如：SMU（含蓝牙模块）or E4438Cc、频谱仪，如：E4445A or FSP1.2 测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图 2RCV/CA/04/C(阻塞特性)连接图如下：图 3RCV/CA/05/C(互调特性)连接图如下：图 41.3 测试频点设置图 4说明：BLE测试为非信令测试，本文将以TI 1873平台为例，说明BLE手动测试方法。

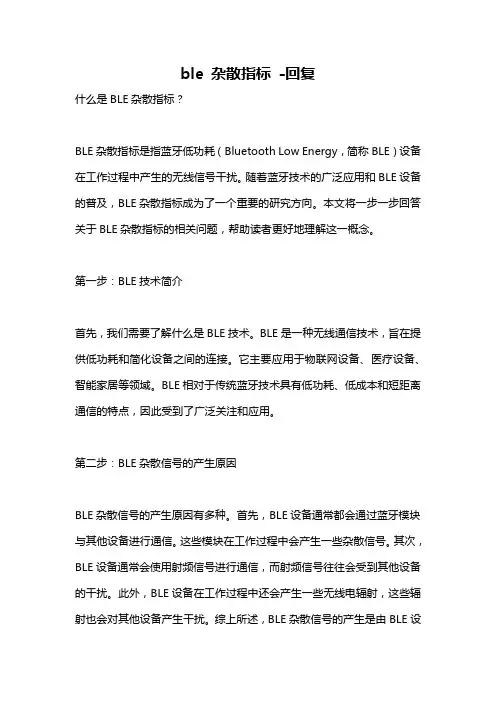

ble 杂散指标-回复什么是BLE杂散指标？BLE杂散指标是指蓝牙低功耗（Bluetooth Low Energy，简称BLE）设备在工作过程中产生的无线信号干扰。

随着蓝牙技术的广泛应用和BLE设备的普及，BLE杂散指标成为了一个重要的研究方向。

本文将一步一步回答关于BLE杂散指标的相关问题，帮助读者更好地理解这一概念。

第一步：BLE技术简介首先，我们需要了解什么是BLE技术。

BLE是一种无线通信技术，旨在提供低功耗和简化设备之间的连接。

它主要应用于物联网设备、医疗设备、智能家居等领域。

BLE相对于传统蓝牙技术具有低功耗、低成本和短距离通信的特点，因此受到了广泛关注和应用。

第二步：BLE杂散信号的产生原因BLE杂散信号的产生原因有多种。

首先，BLE设备通常都会通过蓝牙模块与其他设备进行通信。

这些模块在工作过程中会产生一些杂散信号。

其次，BLE设备通常会使用射频信号进行通信，而射频信号往往会受到其他设备的干扰。

此外，BLE设备在工作过程中还会产生一些无线电辐射，这些辐射也会对其他设备产生干扰。

综上所述，BLE杂散信号的产生是由BLE设备本身的通信特性以及与其他设备之间的相互影响所导致的。

第三步：BLE杂散指标的影响因素BLE杂散指标的影响因素有多个。

首先是BLE设备的发送功率。

BLE设备的发送功率越大，产生的杂散信号也就越大。

其次是BLE设备在工作过程中使用的频带宽度。

频带宽度越大，通信信号的带宽也就越宽，从而导致杂散信号的增加。

另外，BLE设备工作的环境也会对杂散指标产生影响，比如是否有其他无线设备的干扰、是否存在电磁噪声等。

第四步：BLE杂散指标的测试方法为了量化BLE设备的杂散指标，需要进行相应的测试。

一种常用的测试方法是使用频谱分析仪。

频谱分析仪可以通过测量杂散信号在不同频率上的功率水平来评估BLE设备的杂散指标。

另外，还可以通过测试BLE设备在不同环境下的通信性能来评估杂散指标。

这些测试方法可以帮助开发人员评估BLE设备的杂散性能，从而优化和改进设备设计。

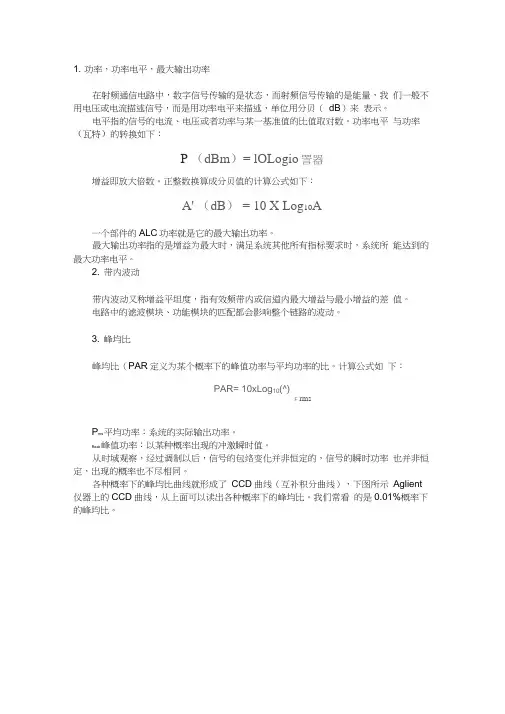

1. 功率，功率电平，最大输出功率在射频通信电路中，数字信号传输的是状态，而射频信号传输的是能量，我们一般不用电压或电流描述信号，而是用功率电平来描述，单位用分贝（dB）来表示。

电平指的信号的电流、电压或者功率与某一基准值的比值取对数。

功率电平与功率（瓦特）的转换如下：P （dBm）= lOLogio詈器增益即放大倍数。

正整数换算成分贝值的计算公式如下：A' （dB） = 10 X Log10A一个部件的ALC功率就是它的最大输出功率。

最大输出功率指的是增益为最大时，满足系统其他所有指标要求时，系统所能达到的最大功率电平。

2. 带内波动带内波动又称增益平坦度，指有效频带内或信道内最大增益与最小增益的差值。

电路中的滤波模块、功能模块的匹配都会影响整个链路的波动。

3. 峰均比峰均比（PAR定义为某个概率下的峰值功率与平均功率的比。

计算公式如下：PAR= 10xLog10(^)F rmsP ms平均功率：系统的实际输出功率。

Reak峰值功率：以某种概率出现的冲激瞬时值。

从时域观察，经过调制以后，信号的包络变化并非恒定的，信号的瞬时功率也并非恒定，出现的概率也不尽相同。

各种概率下的峰均比曲线就形成了CCD曲线（互补积分曲线），下图所示Aglient 仪器上的CCD曲线，从上面可以读出各种概率下的峰均比。

我们常看的是0.01%概率下的峰均比。

峰均比一般用来评价非理想线性的影响。

峰均比越大，应用相同非线性器 件需要的功率回就退越多。

4. 1dB 压缩点1dB 压缩点，定义为增益压缩1dB 时，输入或输出的功率值。

增益压缩 1dB 时的输入电平称为输入1dB 压缩点，此时的输出电平称为输出1dB 压缩点，又称 为 P-1 0下图非常形象的描述了 1dB 压缩点的概念，横轴为输入功率Pout ，纵轴为输 出功率Pin ,那么坐标平面的曲线表示的是增益曲线(dB )o 理想的增益曲线 (ideal )应该是一条直线，但是现实中，由于器件的非线性，实际的增益曲线 (real )并不是一条直线。

蓝牙BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：Prepared by 日期：Date审核：Reviewed by 日期：Dateyyyy-mm-dd审核：Reviewed by 日期：Dateyyyy-mm-dd批准：Granted by 日期：Dateyyyy-mm-dd1、测试设备和测试项目简介1.1测试设备a、CBT：CBT（带CBT-K57选件）b、信号源，如：SMU（含蓝牙模块）or E4438Cc、频谱仪，如：E4445A or FSP1.2测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图 2RCV/CA/04/C(阻塞特性)连接图如下：图 3RCV/CA/05/C(互调特性)连接图如下：图 41.3测试频点设置图4说明：BLE测试为非信令测试，本文将以TI 1873平台为例，说明BLE手动测试方法。

* *蓝牙 BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：日期：Prepared by Date审核：日期：yyyy-mm-dd Reviewed by Date审核：日期：yyyy-mm-dd Reviewed by Date批准：日期：yyyy-mm-dd Granted by Date* *1、测试设备和测试项目简介1.1 测试设备a、 CBT： CBT（带 CBT-K57 选件）b 、信号源，如： SMU （含蓝牙模块）or E4438Cc、频谱仪，如： E4445A or FSP1.2 测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+ 信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图2RCV/CA/04/C( 阻塞特性 )连接图如下：图3* *RCV/CA/05/C( 互调特性 )连接图如下：图41.3 测试频点设置图4说明： BLE测试为非信令测试，本文将以TI 1873 平台为例，说明BLE手动测试方法。

BLE蓝牙技术概述DAVID.LOU2018蓝牙亚洲大会数据•蓝牙技术概述•低功耗蓝牙体系结构•BLE应用开发介绍•应用开发注意事项蓝牙技术概述蓝牙技术•蓝牙SIG定义的一种基于2.4GHZ的短距离无线通信技术，能在包括移动电话、无线耳机、便携式计算机等相关外围设备之间进行无线信息交换。

•低功耗蓝牙技术是蓝牙4.0之后引进的一种新型的超低功耗无线传输技术，该技术具有极低运行和待机功耗，主要针对低成本、简易的无线体域网和无线个域网而设计的。

蓝牙SIG•蓝牙技术联盟，国际性的非营利组织，拥有超过33,000家成员公司，主要负责监督蓝牙规范的开发，管理认证项目，并维护商标权益等。

•主要分为3类会员：•发起会员（9个）： 3COM、爱立信、IBM、英特尔、朗讯、微软、摩托罗拉、诺基亚和东芝。

主要任务是制定规范和市场项目开发•合作会员：一种付费的会员，他们具有访问各种早起规范草案的权利•接受会员：一种无付费的成员，只需要签定一个接受蓝牙规范的协议，保证开发的产品符合蓝牙规范的要求发展史•BT 1.0（1999），BASIC RATE 基本码率，1Mbps ，兼容差，抗干扰弱，数据安全性差•BT 2.0（2004），ENHANCED DATA RATE (EDR) 增强码率，支持双工模式，3Mbps•BT 2.1（2007），安全简易配对（SSP）， SNIFF 省电•BT 3.0（2009），HIGH SPEED交替射频，24Mbps ，核心，ALTERNATIVE MAC/PHY•BT 4.0（2010），经典蓝牙兼容低功耗模式，传输距离100M，BLE 物理层1MBPS，MTU 23 •BT 4.2（2014），隐私保护程度、安全连接、数据包长度，MTU 255，SCANFILTER•BT 5.0（2016），高输出功率，通信距离更长300M，广播数据达512字节，BLE 物理层2Mbps，物联网方向改进普通蓝牙与BLE蓝牙比较参数类型传统蓝牙低功耗蓝牙4.0波段 2.4GHz ISM频段 2.4GHz ISM频段跳频79个信道，带宽1MHz40个信道，带宽2MHz 调制方式CFSK CFSK通信距离10~100m30~100m305kb/s最大速率721kb/s(BR)2.1Mb/s(EDR)24Mb/s(HS)发射功率0~20dBm-20~10dBm链接时间20ms3ms最大包长度1021byte27byte通信方式Socket GATT主从设备转换支持不支持分布式网络支持不支持BLE物理参数•BLE操作在2.4 GHZ的ISM频段，范围2400 ~ 2483.5 MHZ•BLE具有40个RF信道，对应中心频率的2402 + K * 2 MHZ（K = 0, ..., 39.）•BLE发射端输出功率0.01 mW (-20 dbm) ~ 10 mW (+10 dbm)•蓝牙跳频速率为1600次/S近距离通信对比种类Zigbee Wifi红外RFID传统蓝牙BLE HomeRF 距离（m）50~30010~10051~1010~10030~100502.4G820nm 5.8G 2.4G 2.4G 2.4G频段（Hz）868M~2.4G连接时间30ms3S毫秒级毫秒3~10S3ms 1.28s速度（S）250Kbps300Mbps 1.5~16Mbps0.212Mbps24Mbps(HS)305kbps100Mbps50mW 最大功耗1~3mW100mW10mW01~100mW0.01~10mW复杂性简单非常复杂简单复杂简单简单复杂安全性128AES SSID小角度密钥128AES128AES50/跳频网络节点6500050无无8127集成度高一般一般一般高高一般成本低一般低低低低一般BLE优势•低功耗——约普通蓝牙的10%•可靠——跳频技术，保证传输可靠性•低成本——CMOS制造工艺，协议栈非常简练•无限制——全球技术，使用不存在特殊规定和限制性规则•安全——提供完整的鉴权功能，数据完整性，AES128加密传输BLE应用领域•智能楼宇：室内定位和位置服务•智慧城市：共享单车、智能停车场、体育馆、无线抄表、遥测•智能家居：照明、温控、烟雾探测器、摄像头、门铃、门锁•汽车自动化：蓝牙钥匙•医疗健身：血压计、体温计、运动手环•工业控制：能源石油天然气领域的各类蓝牙传感器•农业自动化：联合收割机、变量施肥播种机、无人驾驶拖拉机•…蓝牙体系架构物理层•包含基带部分和射频收发模块；•工作在2.4GHZ 的ISM无线频段，负责从物理信道发送和接收数据包；•调频技术，抗干扰、抗衰弱；•物理信道分布图：LINK LAYER链路层•LL层是整个BLE协议栈的核心，也是BLE协议栈的难点和重点•由多址接入、设备发现、链路层链接3个部分组成•对上为逻辑链路控制和适配协议提供服务•对下选择合适的信道进行数据交换与通信•负责广播、扫描、链接建立和维护，设备过滤•定义BLE空中协议，空中接口数据的各类数据格式•主要包含5类操作状态：待机、发起、扫描、链接、广播PACKET FORMAT•前导：01010101或者10101010，取决于接入地址的第一个比特。

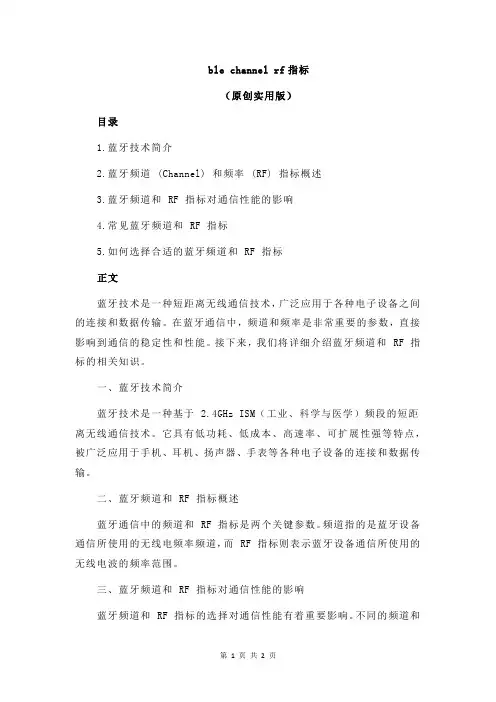

ble channel rf指标（原创实用版）目录1.蓝牙技术简介2.蓝牙频道 (Channel) 和频率 (RF) 指标概述3.蓝牙频道和 RF 指标对通信性能的影响4.常见蓝牙频道和 RF 指标5.如何选择合适的蓝牙频道和 RF 指标正文蓝牙技术是一种短距离无线通信技术，广泛应用于各种电子设备之间的连接和数据传输。

在蓝牙通信中，频道和频率是非常重要的参数，直接影响到通信的稳定性和性能。

接下来，我们将详细介绍蓝牙频道和 RF 指标的相关知识。

一、蓝牙技术简介蓝牙技术是一种基于 2.4GHz ISM（工业、科学与医学）频段的短距离无线通信技术。

它具有低功耗、低成本、高速率、可扩展性强等特点，被广泛应用于手机、耳机、扬声器、手表等各种电子设备的连接和数据传输。

二、蓝牙频道和 RF 指标概述蓝牙通信中的频道和 RF 指标是两个关键参数。

频道指的是蓝牙设备通信所使用的无线电频率频道，而 RF 指标则表示蓝牙设备通信所使用的无线电波的频率范围。

三、蓝牙频道和 RF 指标对通信性能的影响蓝牙频道和 RF 指标的选择对通信性能有着重要影响。

不同的频道和RF 指标会导致不同的信号干扰程度，进而影响到通信的稳定性和可靠性。

因此，在选择蓝牙频道和 RF 指标时，需要充分考虑到周围环境的无线电波干扰情况，以及设备的通信需求。

四、常见蓝牙频道和 RF 指标常见的蓝牙频道有 79 个，编号从 0 到 78。

其中，频道 0-3 和频道 38-78 是可用的，频道 4-37 是预留给其他无线电设备使用的。

至于RF 指标，蓝牙技术使用的是 2.4GHz 的 ISM 频段，其频率范围为2.402GHz 至 2.480GHz。

五、如何选择合适的蓝牙频道和 RF 指标在选择蓝牙频道和 RF 指标时，需要充分考虑到以下几个方面：1.周围环境的无线电波干扰情况：应尽量避免选择与周围设备频率相近的频道，以减少信号干扰。

2.设备的通信需求：根据设备的通信距离、传输速率等需求，选择合适的频道和 RF 指标。

BLE测试指标1. 介绍BLE（Bluetooth Low Energy）是一种低功耗蓝牙技术，广泛应用于物联网设备和无线传感器网络中。

BLE测试指标是评估BLE设备性能和功能的关键指标，包括传输速率、覆盖范围、功耗、连接稳定性等方面。

本文将详细介绍BLE测试指标的定义、测试方法和常见应用场景，以便读者对BLE 设备进行全面评估和优化。

2. BLE测试指标2.1 传输速率传输速率是衡量BLE设备数据传输能力的重要指标。

它取决于设备的物理层速率和协议栈的效率。

通常以比特每秒（bps）为单位进行测量。

传输速率可以通过发送大量数据并计算发送/接收时间来测量。

在测试过程中，需要考虑干扰、距离和信号质量等因素对传输速率的影响。

2.2 覆盖范围覆盖范围是指BLE设备之间可建立稳定连接的最大距离。

它受到发射功率、接收灵敏度、环境干扰等因素的影响。

为了测量覆盖范围，可以在开放场地或不同环境条件下进行测试。

通过逐渐增加距离并记录连接质量（如RSSI）来确定设备之间的最大可靠通信距离。

2.3 功耗BLE设备的低功耗是其核心特性之一。

功耗测试可以评估设备在不同工作模式下的能效，包括活动模式、待机模式和休眠模式。

在功耗测试中，通常会模拟实际使用场景，并测量设备在不同操作条件下的电流消耗。

这有助于优化设备的功耗管理策略和延长电池寿命。

2.4 连接稳定性连接稳定性是指BLE设备在通信过程中保持稳定连接的能力。

它受到物理环境、干扰源和设备设计等因素的影响。

为了测试连接稳定性，可以进行长时间稳定性测试，并记录连接断开次数、重新连接时间和数据传输成功率等指标。

这有助于评估设备在实际使用中的可靠性。

2.5 响应时间响应时间是指BLE设备接收到命令后产生响应所需的时间。

它取决于设备处理能力、协议栈效率和通信延迟等因素。

为了测试响应时间，可以发送不同类型的命令，并测量设备产生响应所需的时间。

较低的响应时间可以提高设备的用户体验和实时性能。
