蓝牙模块介绍
- 格式:doc
- 大小:1.35 MB
- 文档页数:15
图11.尽可能远离其它干扰源或易受干扰对象。
以手机为例,蓝牙模块尽量远离电源模块和2G/3G模块,相应的也要远离模块。
2.蓝牙天线尽量靠近产品的边缘,有利于射频信号的发图2以图2为例,在PCB设计上有几点值得注意的地方:1.Filter和蓝牙IC的位置越近越好,而且Filter和蓝牙IC的RF Port是对称的。
2.Filter,以及Filter到Antenna的走线都是需要用GND包裹的,而且在GND上尽可能的多打一些Thru Hole或者Via Hole(最少2排)。
3.三段走线(蓝牙IC到Filter,Filter到Antenna,Antenna)的宽度是不一样的,一般来说第一段在0.15~0.2,第二段在0.2~0.3,第三段在0.45-0.5(单位mm)。
第二段走线对应的区域Layer2是不能有走线或者GND的,Layer3则是需要有GND的。
Antenna区域每层都是不能有走线或者GND的。
4.Antenna的区域尽可能的大,而且走线要靠近PCB的边缘。
5.LPF和Antenna(C-chip)根据VSWR和TIS/TRP等测试来调整。
总之,蓝牙模块的设计和其它设计一样,需要研发人员在掌握基本原理上,通过反复的测试和调整来积累经验。
最后才可能在最短的时间内设计出性能良好,低成本的产品。
参考文献:消费电子1404-5.indd 92专注于微波、射频、天线设计人才的培养易迪拓培训网址:如 何 学 习 天 线 设 计天线设计理论晦涩高深,让许多工程师望而却步,然而实际工程或实际工作中在设计天线时却很少用到这些高深晦涩的理论。
实际上,我们只需要懂得最基本的天线和射频基础知识,借助于HFSS、CST软件或者测试仪器就可以设计出工作性能良好的各类天线。
易迪拓培训()专注于微波射频和天线设计人才的培养,推出了一系列天线设计培训视频课程。
我们的视频培训课程,化繁为简,直观易学,可以帮助您快速学习掌握天线设计的真谛,让天线设计不再难…HFSS天线设计培训课程套装套装包含6门视频课程和1本图书,课程从基础讲起,内容由浅入深,理论介绍和实际操作讲解相结合,全面系统的讲解了HFSS天线设计的全过程。
PWM输出技术原理和蓝牙模块应用优势详解随着科技的不断进步,无线通信技术得到了广泛的应用。
其中,蓝牙技术作为一种近距离无线通信技术,已经成为了物联网设备中不可或缺的一部分。
近年来,越来越多的蓝牙模块被应用于各种领域,例如智能家居、智能穿戴设备、智能车辆等。
其中,PWM输出成为了一些蓝牙模块的重要特点之一。
本文将详细介绍PWM输出在蓝牙模块中的应用,包括PWM 输出的原理、优势、实现方法以及应用案例。
PWM输出原理PWM(Pulse Width Modulation)是一种数字信号处理技术,其基本原理是通过对一系列脉冲的宽度进行调制,来实现对模拟信号的控制。
PWM信号由一系列脉冲组成,这些脉冲的宽度是固定的,但是脉冲的占空比可以随着时间的变化而改变。
PWM信号的占空比越高,表示信号的电平越高,反之则越低。
因此,PWM信号可以被用来表示数字信号或者模拟信号。
在蓝牙模块中,PWM输出是一种数字信号输出方式,其基本原理是将数字信号通过PWM 调制转换成模拟信号输出。
具体来说,PWM输出通过对一系列脉冲的宽度进行调制,将数字信号转换成一定频率的方波信号,然后再通过滤波器将方波信号转换成直流电压信号输出。
由于PWM输出的输出电压是直流电压,因此可以用来控制一些模拟器件,例如LED灯、电机等。
PWM输出的优势相比其他输出方式,PWM输出具有以下优势:精度高:PWM输出通过对脉冲宽度的调制来实现数字信号到模拟信号的转换,因此精度比较高。
通常情况下,PWM输出的精度可以达到0.1%。
稳定性好:由于PWM输出是通过数字信号来控制模拟信号,因此其稳定性比较好。
相比模拟信号,数字信号更加稳定,不易受到外界干扰。
可控性好:PWM输出可以通过改变脉冲的宽度来实现对模拟信号的控制。
因此,PWM输出可以实现对模拟器件的精细控制。
易于实现:PWM输出只需要很少的硬件电路就可以实现,因此易于实现。
同时,PWM输出的控制算法也比较简单,易于实现。
ZX-D32单BLE蓝牙模块技术手册版本:V1.6日期:2023/06/05目录1模块介绍 (2)1.1概述 (2)1.2特性 (3)1.3应用 (3)1.4基础参数表 (4)1.5工作电流参数表 (4)1.6出厂默认配置参数 (5)2应用接口 (6)2.1模块引脚定义 (6)2.2引脚功能表 (7)2.3特殊引脚IO功能表 (8)2.4电源设计 (8)2.5串口电平转换参考电路 (9)2.6应用原理图 (10)2.7应用原理图 (10)3回流焊曲线图 (11)4Layout注意事项 (11)5AT指令集 (13)6IO直驱模式 (16)6.1BLE通讯服务UUID说明(16位UUID) (16)6.2IO映射表 (16)6.3引脚功能定义 (17)6.4APP控制指令 (18)7更新记录 (23)8联系我们 (24)9免责申明和版权公告 (24)1.1概述ZX-D32是深圳市智兴微科技有限公司专为蓝牙无线数据传输打造的一款小尺寸蓝牙低功耗BLE模块,该模块为蓝牙5.0芯片,支持4.2BLE蓝牙协议,支持AT指令,用户可根据提供的AT指令自行更改串口波特率、设备名称等参数,也可以通过APP直接下发数据控制模块的IO口,操作灵活使用简单。
本模组具有极好的稳定性、超低成本以及超低的功耗和接收灵敏度高等优点,并且支持苹果、安卓APP 及微信小程序连接,可适配客户各种开发项目。
1.2特性●CPU:ARM968E-S●内存大小:160KB FLASH+20KB RAM ●蓝牙BLE5.0●功耗可低至0.5uA●工作频率:2.4GHZ●可视距离:80M●传输速率:250Kbps/1Mbps/2/Mbps ●发射功率:-20dBm~4dBm●接收灵敏度:-97dBm●支持UART,IIC,SPI,GPIO硬件接口●工作温度:-40℃~+85℃●天线采用PCB板载天线1.3应用●智能家居●定位追踪●智能教育设备●测量与监控系统●工业传感器与控制●医疗设备监测与无线控制1.4基础参数表参数名描述参数名描述型号ZX-D32模块尺寸13×26.7x1.5mm 蓝牙版本BLE5.0通信距离80M工作频段 2.402GHz-2.480GHz ISM band串口透传速率BLE4KB/S工作电压 1.8V~3.6V功能BLE透传、IO控制外设接口UART/SPI/I2C/ADC/GPIO天线板载天线调制方式GFSK工作温度-40℃~+85℃1.5工作电流参数表工作模式状态平均电流深度睡眠(无广播)无广播0.5uA广播状态(低功耗模式)100ms广播间隔290uA 200ms广播间隔150uA 500ms广播间隔68uA 1000ms广播间隔39uA广播状态(无低功耗模式)100ms广播间隔 1.78mA 连接状态BLE连接2mA1.6出厂默认配置参数功能出厂默认参数指令串口波特率9600AT+BAUD=3蓝牙名称D32LE_XXXXXX AT+NAME=D32LE_XXX XXX BLE服务UUID FFE0AT+SUUID=FFE0 BLE读写特征值UUID FFE1AT+CUUID=FFE12.1模块引脚定义2.2引脚功能表管脚名称类型功能1P00/TX I/O TXD/可编程输入输出引脚2P01/RX I/O RXD/可编程输入输出引脚3P31I/O编号E6,直驱模式输出口4P32I/O编号E7,直驱模式输出口5P35I/O编号E8,直驱模式输出口6P14I/O编号EC直驱模式PWM输出口7P17I/O编号E9,直驱模式输出口8P16I/O编号EA,直驱模式输出口9P34I/O编号EB,直驱模式输出口10P33I/O编号ED,直驱模式ADC输入口11RST I复位引脚(低电平有效)12VCC VCC电源(1.8-3.6V)13GND GND地14GND GND地15P13I/O功能输入按键引脚16P12I/O LED状态指示灯引脚17P11I/O蓝牙连接状态输出引脚18P10I/O低功耗模式引脚(未连接状态下有效) 19P07I/O编号E5,直驱模式普通输入口20P06I/O编号E4,直驱模式普通输入口21P05I/O编号E3,直驱模式普通输入口22P04I/O编号E2,直驱模式中断输入口23P03I/O编号E1,直驱模式中断输入口24P02I/O编号E0,直驱模式中断输入口25NC NC悬空2.3特殊引脚IO 功能表IO 脚功能描述P11蓝牙连接状态输出引脚:已连接(高电平)未连接(低电平)P13输入按键引脚:短按(断开蓝牙连接)长按3S(恢复出厂设置)P10输入引脚(未连接状态下有效):低电平:进入低功耗模式(串口指令失效、LED 灯不烁),功耗数据参见模块1.5章节电流数据高电平:高电平退出低功耗模式LED 状态指示灯(引脚P12高电平点亮)LED 显示连接状态匀速慢(500ms/on,500ms/off)未连接长亮已连接2.4电源设计ZX-D32的供电范围是1.8V ~3.6V ,推荐3.3V 的工作电压最佳。
微信小程序蓝牙模块说明
一、简介
微信小程序作为轻量级应用的载体,确实方便了很多的应用场景。
传统的产品如果要和手机互联互通,那么必须要开发两套APP,即IOS和安卓。
十分的麻烦和成本巨高。
但是微信小程序的出现大大的提升了效果。
因为微信小程序有两个巨大的特点和优势
1、跨平台---不用单独的去开发安卓和IOS的APP,只用借助微信小程序的API即可
2、依托于微信---微信这个常驻手机的核心APP之一
这里我们主要是说明,微信小程序和蓝牙之间的关系:
1、微信目前只支持蓝牙“BLE”,微信开放了两种方式,来对接蓝牙:
(1)、微信的标准协议“微信蓝牙精简协议”---这个主要为了对接微信的服务器或者自己的服务器,应
用“公众号”,需要后台的场景。
譬如摩拜等共享单车就需要这样的功能,因为他要对接后台
(2)、用户自定义协议,也就是一个蓝牙BLE的普通数据交互而已。
这种主要是本地的应用,无需后台
==>蓝牙遥控器、蓝牙按按摩器、蓝牙控制器等等
2、一般我们很多的轻量级的应用,其实是可以自定义蓝牙BLE协议。
实现本地的数据交互即可
3、这里蓝牙模块仅仅只是一个载体,实现的也就是接收手机的数据,同时发数据给手机
二、微信小程序关于蓝牙API
1、其实原理比较容易理解,只需要按照官方给出的参考例程即可。
2、具体的步骤如下:
打开蓝牙-->搜索周边的设备-->过滤周边的设备-->指定设备连接-->再进行数据交互即可
三、微信小程序的操作说明
四、微信小程序对接的蓝牙模块介绍
BT401蓝牙模块,同时还支持播放音乐,双模5.0。
蓝牙模块使用说明一、模块简介:1、芯片简介该蓝牙模块采用台湾胜普科技有限公司的BMX-02X模块为核心,它采用CSR BLUEcore4-External芯片并配置8Mbit的软件存储空间,成本低,使用方便。
CSR BlueCore4是英国Cambridge Silicon Radio(CSR)公司日前推出的第四代蓝牙硅芯片。
这种硅芯片用于蓝牙技术推广小组(SIG)推出的增强数据传输率(EDR)蓝牙。
CSR的BlueCore4的数据传输率将比现有的v 1.2蓝牙装置快三倍,并且使蓝牙移动电话或手机的耗电量较低。
蓝牙EDR的最大数据传输率为每秒2.1兆比特,而目前v1.2标准传输率则为每秒721千比特。
传输率的提高意味着对一个特定量的数据来说,EDR无线电的工作将比v1.2无线电快三倍,从而减少耗电量,大大有利于依赖蓄电池的移动设备。
CSR BlueCore4完全能与现有蓝牙v1.1和v1.2装置兼容。
蓝牙EDR用一种相移键控(PSK)调制模式取代标准传输率的Gaussian频移键控(GFSK),实现更高的数据传输率。
CSR BlueCore4正在以两种形式提供——一种用于外部“快闪”存储器,一种用于掩模ROM。
BlueCore4-External以一种8×8mm BGA(球形格栅矩阵)封装提供,是十分灵活的解决方案,能够适应迅速更新的市场。
例如,由于BlueCore是目前可以得到的唯一能够支持蓝牙v1.2规格的所有强制和可选功能的硅芯片,BlueCore4-External为PC应用程序提供了理想的解决方案,使它们得益于以三倍速度的传输率无线传输文件,或者同时操作多个高需求的蓝牙链路。
鉴于蓝牙固件安装在芯片只读存储器上,CSR BlueCore4-ROM 的成本较低,占用面积小得多(在小片尺寸包装中为3.8×4mm,在与BC2-ROM和BC3-ROM引脚兼容的BGA中为6×6mm)。
- 1 -

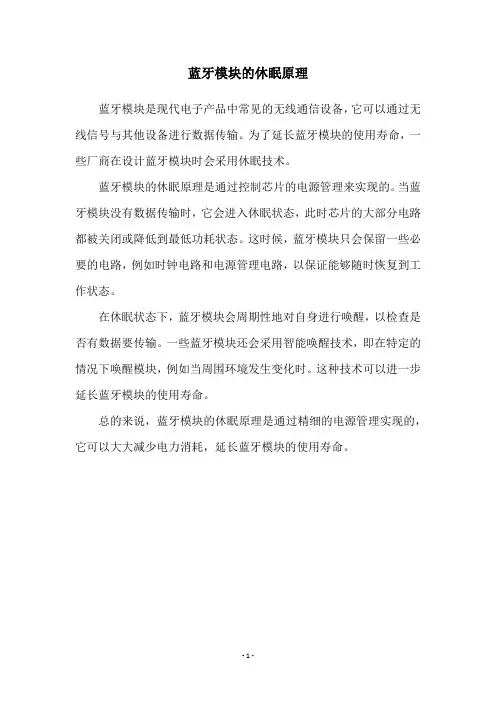

蓝牙模块的休眠原理
蓝牙模块是现代电子产品中常见的无线通信设备,它可以通过无
线信号与其他设备进行数据传输。为了延长蓝牙模块的使用寿命,一
些厂商在设计蓝牙模块时会采用休眠技术。
蓝牙模块的休眠原理是通过控制芯片的电源管理来实现的。当蓝
牙模块没有数据传输时,它会进入休眠状态,此时芯片的大部分电路
都被关闭或降低到最低功耗状态。这时候,蓝牙模块只会保留一些必
要的电路,例如时钟电路和电源管理电路,以保证能够随时恢复到工
作状态。
在休眠状态下,蓝牙模块会周期性地对自身进行唤醒,以检查是
否有数据要传输。一些蓝牙模块还会采用智能唤醒技术,即在特定的
情况下唤醒模块,例如当周围环境发生变化时。这种技术可以进一步
延长蓝牙模块的使用寿命。
总的来说,蓝牙模块的休眠原理是通过精细的电源管理实现的,
它可以大大减少电力消耗,延长蓝牙模块的使用寿命。

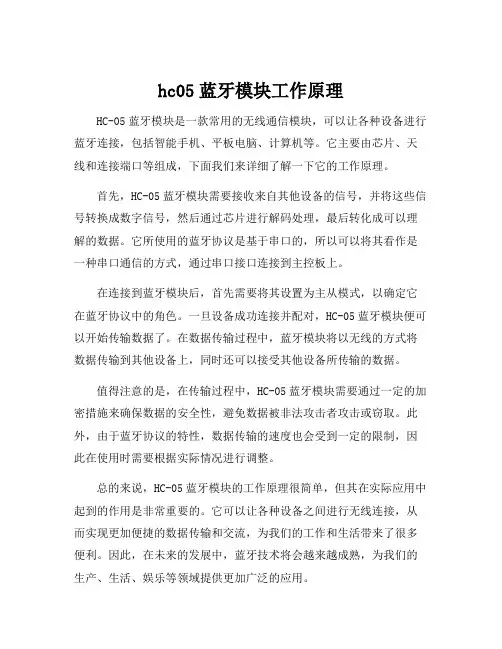

hc05蓝牙模块工作原理
HC-05蓝牙模块是一款常用的无线通信模块,可以让各种设备进行蓝牙连接,包括智能手机、平板电脑、计算机等。
它主要由芯片、天线和连接端口等组成,下面我们来详细了解一下它的工作原理。
首先,HC-05蓝牙模块需要接收来自其他设备的信号,并将这些信号转换成数字信号,然后通过芯片进行解码处理,最后转化成可以理解的数据。
它所使用的蓝牙协议是基于串口的,所以可以将其看作是一种串口通信的方式,通过串口接口连接到主控板上。
在连接到蓝牙模块后,首先需要将其设置为主从模式,以确定它在蓝牙协议中的角色。
一旦设备成功连接并配对,HC-05蓝牙模块便可以开始传输数据了。
在数据传输过程中,蓝牙模块将以无线的方式将数据传输到其他设备上,同时还可以接受其他设备所传输的数据。
值得注意的是,在传输过程中,HC-05蓝牙模块需要通过一定的加密措施来确保数据的安全性,避免数据被非法攻击者攻击或窃取。
此外,由于蓝牙协议的特性,数据传输的速度也会受到一定的限制,因此在使用时需要根据实际情况进行调整。
总的来说,HC-05蓝牙模块的工作原理很简单,但其在实际应用中起到的作用是非常重要的。
它可以让各种设备之间进行无线连接,从而实现更加便捷的数据传输和交流,为我们的工作和生活带来了很多便利。
因此,在未来的发展中,蓝牙技术将会越来越成熟,为我们的生产、生活、娱乐等领域提供更加广泛的应用。
维亚思控制器蓝牙模块使用说明书(原创版)目录1.维亚思控制器蓝牙模块概述2.蓝牙模块的功能特点3.蓝牙模块的安装与连接4.蓝牙模块的使用方法5.蓝牙模块的注意事项6.蓝牙模块的故障排除与维护正文一、维亚思控制器蓝牙模块概述维亚思控制器蓝牙模块是一款功能强大、易于使用的蓝牙设备,适用于各种需要无线连接的场景。
该模块采用了先进的蓝牙技术,具有较高的稳定性、可靠性和兼容性,可与市面上大部分蓝牙设备连接。
二、蓝牙模块的功能特点1.高稳定性:维亚思控制器蓝牙模块采用了高性能的蓝牙芯片,确保了在各种环境下都能保持稳定连接。
2.高兼容性:模块支持蓝牙 4.0 及以上版本,可与市面上大部分蓝牙设备无缝连接。
3.低功耗:模块具有低功耗特性,即使长时间使用也不会对设备的续航造成明显影响。
4.多功能:模块支持数据传输、音频传输等多种功能,满足不同场景的需求。
三、蓝牙模块的安装与连接1.安装:蓝牙模块采用标准接口设计,可轻松插入设备的相应接口进行安装。
2.连接:安装完成后,打开设备的蓝牙设置,搜索附近的蓝牙设备,找到模块的设备名称并点击连接,即可完成配对。
四、蓝牙模块的使用方法1.数据传输:连接成功后,可通过蓝牙模块在设备间传输数据,如文件、图片等。
2.音频传输:模块支持音频传输功能,可连接蓝牙耳机、音响等设备播放音乐、接听电话等。
五、蓝牙模块的注意事项1.请勿将蓝牙模块置于潮湿、高温的环境中,以免损坏设备。
2.在使用过程中,请勿让模块受到强烈撞击或摔落,以免影响使用寿命。
3.如有异常现象,请立即断开电源并联系售后服务。
六、蓝牙模块的故障排除与维护1.若连接过程中出现配对失败,请尝试重新开启蓝牙设备或重新安装模块。
2.若传输数据时出现中断或速度慢,请检查蓝牙设备之间的距离是否过远,或尝试更换传输方式。
蓝牙模块的使用_蓝牙模块小车的制作步骤一、引言蓝牙模块是一种无线通信模块,可以在短距离内构建起稳定的蓝牙通信连接。
在电子制作中,蓝牙模块常常被用于与手机或其他蓝牙设备进行通信,实现远程控制等功能。
本文将介绍如何使用蓝牙模块制作一辆蓝牙模块小车。
二、材料准备1. Arduino开发板2.直流电机驱动模块3.直流电机4.4个轮子5.蓝牙模块6.电池盒和电池7.连接线及焊接工具三、电路连接1. 将Arduino开发板与蓝牙模块通过跳线连接。
将蓝牙模块的VCC 引脚连接到Arduino的5V引脚,GND引脚连接到Arduino的GND引脚,TX引脚连接到Arduino的RX引脚,RX引脚连接到Arduino的TX引脚。
2. 将直流电机驱动模块与Arduino开发板连接。
将电机驱动模块的IN1、IN2、IN3和IN4引脚分别连接到Arduino的数字引脚2、3、4和5上。
3.将直流电机与电机驱动模块连接。
将电机驱动模块的OUT1和OUT2引脚连接到一侧电机的正负极,OUT3和OUT4引脚连接到另一侧电机的正负极。
4. 将电池盒与Arduino开发板连接。
将电池盒的正负极分别连接到Arduino的5V和GND引脚上,为Arduino供电。
四、编写程序1. 打开Arduino IDE开发环境,新建一个空白程序。
2.引入必要的库文件。
在程序的开头部分添加以下代码:```#include <AFMotor.h>#include <SoftwareSerial.h>```3.定义蓝牙串口对象和电机对象。
在程序的全局变量部分添加以下代码:```SoftwareSerial mySerial(2, 3); // 蓝牙串口对象AF_DCMotor motor1(1); // 电机对象1,连接到电机驱动模块的OUT1和OUT2引脚AF_DCMotor motor2(2); // 电机对象2,连接到电机驱动模块的OUT3和OUT4引脚```4. 初始化程序。
蓝牙透传模块串口接收处理逻辑1.引言1.1 概述蓝牙透传模块是一种常见的无线通信模块,能够实现串口数据无线传输功能。
通过蓝牙透传模块,可以将串口设备连接到手机、电脑等蓝牙设备,实现数据的远程无线传输。
该模块通常由蓝牙芯片、串口芯片及相关电路组成。
在使用蓝牙透传模块进行串口数据传输时,接收处理逻辑至关重要。
串口接收处理逻辑是指对接收到的串口数据进行解析和处理的过程。
一般来说,蓝牙透传模块会将接收到的数据按照一定的格式进行打包和传输,因此我们需要在接收端对数据进行解包和处理。
在处理逻辑中,我们需要关注以下几个方面:1. 数据解析:接收到的数据可能是按照特定的格式进行打包的,因此我们需要根据格式将数据进行解析,提取出有效的信息。
2. 错误处理:在数据传输过程中,可能会出现数据丢失、错位等问题。
我们需要设计相应的错误处理机制,保证数据的准确性和完整性。
3. 数据处理:解析出的数据通常需要进行一定的处理,比如进行计算、存储等操作。
在处理过程中,我们还需要考虑处理效率和资源占用等问题。
4. 状态管理:在数据处理过程中,可能需要维护一些状态信息,比如接收到的数据长度、处理进度等。
这些状态信息有助于我们掌握整个处理过程的状态。
综上所述,串口接收处理逻辑是蓝牙透传模块中至关重要的一部分。
一个高效、可靠的处理逻辑能够保证数据的正确传输和有效利用。
在接下来的文章中,我们将深入探讨蓝牙透传模块的串口接收处理逻辑,包括数据解析方法、错误处理策略、数据处理算法等内容,以期帮助读者更好地理解和应用蓝牙透传模块。
1.2文章结构文章结构部分的内容应该包括对整篇文章的大致组织和内容进行介绍。
在蓝牙透传模块串口接收处理逻辑的主题下,文章结构可以按照以下方式进行组织:1. 引言1.1 概述- 简要介绍蓝牙透传模块的作用和应用场景- 引出串口接收处理逻辑的重要性1.2 文章结构- 介绍本文的目录和主要章节的内容- 提示读者本文的组织结构1.3 目的- 解释本文的目标和意义- 阐明本文所要解决的问题2. 正文2.1 蓝牙透传模块介绍- 详细介绍蓝牙透传模块的定义和工作原理- 探讨蓝牙透传模块的应用领域和优势2.2 串口接收处理逻辑- 解释串口接收的基本概念和原理- 探讨蓝牙透传模块与串口接收处理逻辑的关系- 分析串口接收处理逻辑的具体实现方法和步骤3. 结论3.1 总结- 总结本文的主要内容和观点- 强调串口接收处理逻辑的重要性和应用价值3.2 展望- 展望蓝牙透传模块串口接收处理逻辑的未来发展方向- 提出可能的改进和研究方向- 强调该领域的重要性和潜在挑战通过以上的文章结构,读者可以清晰了解整篇文章的组织和内容,并能够从头到尾地理解蓝牙透传模块串口接收处理逻辑的相关知识。
蓝牙模块c语言代码全文共四篇示例,供读者参考第一篇示例:蓝牙模块在现代生活中起着非常重要的作用,它可以帮助我们连接各种设备,实现无线通信。
在嵌入式系统中,为了实现蓝牙功能,通常需要通过编程来控制蓝牙模块。
而在这篇文章中,我们将介绍如何使用C语言编写蓝牙模块的代码。
我们需要了解一些基础知识。
蓝牙模块是一种可以与其他蓝牙设备通信的硬件设备,它可以通过蓝牙协议栈与其他设备建立连接,传输数据。
常见的蓝牙模块有HC-05、HC-06等,它们通常通过串口与外部设备连接。
在使用C语言编写蓝牙模块代码之前,我们首先需要将蓝牙模块与单片机(如Arduino、STM32等)连接。
通常情况下,我们需要将蓝牙模块的TX和RX引脚与单片机的UART通信引脚(如RX和TX)连接。
在连接完成后,我们就可以开始编写C语言代码。
接下来,我们将介绍一个简单的蓝牙模块C语言代码示例,该代码示例演示了如何通过蓝牙模块与另一台设备通信。
假设我们的单片机是基于Arduino平台的,蓝牙模块是HC-05。
代码示例如下:```c#include <SoftwareSerial.h>SoftwareSerial BTSerial(2, 3); // RX, TXvoid setup() {Serial.begin(9600);BTSerial.begin(9600); // 设置蓝牙模块波特率为9600}在这段代码中,我们首先包含了Arduino的SoftwareSerial库,然后定义了一个BTSerial对象,通过2号引脚和3号引脚设置蓝牙模块的RX和TX引脚。
在setup函数中,我们初始化了串口通信,并设置了蓝牙模块的波特率为9600。
在loop函数中,我们分别检测串口和蓝牙模块是否有数据传输,然后进行数据的读取和发送操作。
通过这段代码示例,我们可以看到如何使用C语言编写简单的蓝牙模块代码,并实现与另一台设备的通信。
实际应用中,我们可能需要根据具体的需求做更多的功能扩展和优化。
HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点:(1)采用CSR主流蓝牙芯片,蓝牙V2.0协议标准;(2)输入电压:3.6V--6V,禁止超过7V;(3)波特率为1200,2400,4800,9600,19200,38400,57600,115200 用户可设置;(4)带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式;(5)板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态);配对成功后,电流大约10mA。
(6)用于GPS导航系统,水电煤气抄表系统,工业现场采控系统;(7)可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
(8) HC-05 嵌入式蓝牙串口通讯模块(以下简称模块)具有两种工作模式:命令响应工作模式和自动连接工作模式,在自动连接工作模式下模块又可分为主(Master)、从(Slave)和回环(Loopback)三种工作角色。
当模块处于自动连接工作模式时,将自动根据事先设定的方式连接的数据传输;当模块处于命令响应工作模式时能执行下述所有AT 命令,用户可向模块发送各种AT 指令,为模块设定控制参数或发布控制命令。
通过控制模块外部引脚(PIO11)输入电平,可以实现模块工作状态的动态转换。
2.蓝牙配置(1)主要内容➢所需材料:USB转TTL模块(下载器)、HC-05蓝牙模块一对、串口调试助手。
➢配置要求:实现两个蓝牙模块的主从绑定。
➢注意事项:➢设置步骤✧进入AT指令模式(所有AT指令都必须换行)✧设置串口波特率9600,无校验位,无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式(1主1从)✧实现主从模块的绑定(两个模块实现透传)(2)操作实例A.用杜邦线连接好USB转TTL模块(下载器)与HC-05蓝牙模块(注意交叉!!)B.进入AT指令模式✧将下载器与电脑连接,(按住HC-05上的复位键,再接通电源,发现指示灯缓慢闪灭,表示进入AT指令模式),并且打开串口助手。
hco5蓝牙模块at指令HCO5蓝牙模块AT指令一、引言HCO5蓝牙模块是一种常用的蓝牙通信模块,具有低功耗、高速传输和广泛兼容性等特点。
本文将介绍HCO5蓝牙模块的AT指令,包括其基本功能与使用方法。
二、AT指令简介AT(Attention)指令是一种用于与蓝牙模块进行通信的命令集。
通过发送不同的AT指令,可以实现对蓝牙模块的各种控制和配置操作。
HCO5蓝牙模块支持一系列标准的AT指令,以满足不同的应用需求。
三、AT指令说明1. 基本AT指令a) AT:测试蓝牙模块是否正常工作,返回OK表示正常;b) AT+RESET:重置蓝牙模块,恢复出厂设置;c) AT+VERSION:查询蓝牙模块的版本信息;d) AT+BAUD:查询或设置蓝牙模块的波特率。
2. 蓝牙连接指令a) AT+ROLE:查询或设置蓝牙模块的角色(主机或从机);b) AT+INQ:搜索附近可见的蓝牙设备;c) AT+PSWD:查询或设置蓝牙模块的配对密码;d) AT+PAIR:与指定的蓝牙设备进行配对操作。
3. 数据传输指令a) AT+SEND:发送数据到已连接的蓝牙设备;b) AT+RECV:接收从蓝牙设备发送过来的数据。
4. 其他常用指令a) AT+NAME:查询或设置蓝牙模块的设备名称;b) AT+ADDR:查询蓝牙模块的MAC地址;c) AT+UART:查询或设置蓝牙模块的串口通信参数。
四、AT指令使用示例1. 查询蓝牙模块的版本信息:发送AT+VERSION指令,蓝牙模块将返回版本信息,例如“HCO5 V2.1”。
2. 设置蓝牙模块的设备名称:发送AT+NAME=MyDevice指令,将蓝牙模块的设备名称设置为“MyDevice”。
3. 搜索附近可见的蓝牙设备:发送AT+INQ指令,蓝牙模块将返回附近可见的蓝牙设备的信息列表。
5. 发送数据到已连接的蓝牙设备:发送AT+SEND=Hello指令,将字符串“Hello”发送到已连接的蓝牙设备。
JDY–30蓝牙模块用户手册产品简介JDY-30透传模块是基于蓝牙2.1协议标准,工作频段为2.4GHZ范围,具有信号强、数据传输快、性能稳定等特性。
产品特点1:支持蓝牙SPP串口协议2:内置PCB天线3:支持UART接口4:蓝牙Class 25:数据传输比BLE蓝牙快、可达到几十K每秒以上的速率产品应用范围1:POS机2:蓝牙打印机3:蓝牙玩具4:蓝牙高速数据传输产品应用5:小家电6:汽车电子引脚功能说明尺寸封装经典应用原理图AT指令集用户可以通过串口和蓝牙芯片进行通信,串口使用 Tx,Rx两根信号线,波特率支持1200,2400,4800,9600,14400,19200,38400,57600,115200,230400,460800,921600,1382400。
串口缺省波特率:9600bps。
指令集详细说明(注:发 AT 指令时必须回车换行, AT 指令只能在模块未连接状态下才能生效,一旦蓝牙模块与设备连接上,蓝牙模块即进入数据透传模式)指令详细说明(AT 指令区分大小写,均以回车、换行字符结尾:\r\n)123456例子:设置蓝牙名为:JDY发送:AT+NAMEJDY\r\n返回:+NAME=JDY此时表示蓝牙名已经设置成JDY7例子:设置配置密码为1111发送:A T+PIN1111\r\n返回:+PIN=1111此时表示配对密码已经配置成11118例子:设置115200波特率发送:AT+BAUD8\r\n返回:+BAUD=8此时模块波特率已经设置成115200波特率。
HC-05蓝牙模块介绍与配置1. 蓝牙介绍图7-1 产品实物图 图7-2 引脚对应图 HC-05蓝牙模块的特点:(1) 采用CSR 主流蓝牙芯片,蓝牙V2.0协议标准;(2) 输入电压:3.6V--6V,禁止超过7V ;(3) 波特率为1200,2400,4800,9600,19200,38400,57600,115200 用户可设置;(4) 带连接状态指示灯,LED 快闪表示没有蓝牙连接;LED 慢闪表示进入 AT 命令模式;(5) 板载3.3V 稳压芯片,输入电压直流3.6V-6V;未配对时,电流约 30mA(因LED 灯闪烁,电流处于变化状态);配对成功后,电流大约10mA 。
(6) 用于GPS 导航系统,水电煤气抄表系统,工业现场采控系统;(7) 可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
(8) HC-05 嵌入式蓝牙串口通讯模块(以下简称模块)具有两种工作模 式:命令响应工作模式和自动连接工作模式,在自动连接工作模式下模块又可分为主(Master ) 、从(Slave )和回环(Loopback )三种工作角色。
当模块处于自动连接工作模式时,将自动根据事先设定的方式连接的数据传输;当模块处于命令响应工作模式时能执行下述所有 AT 命令,用户可向模块发送各种 AT 指令,为模块设定控制参数或发布控制命令。
通过控制模块外部引脚(PIO11)输入电平,可以实现模块工作状态的动态转换。
2. 蓝牙配置(1)主要内容➢所需材料:USB转TTL模块(下载器)、HC-05蓝牙模块一对、串口调试助手。
➢配置要求:实现两个蓝牙模块的主从绑定。
➢注意事项:➢设置步骤✧进入AT指令模式(所有AT指令都必须换行)✧设置串口波特率9600,无校验位,无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式(1主1从)✧实现主从模块的绑定(两个模块实现透传)(2)操作实例A.用杜邦线连接好USB转TTL模块(下载器)与HC-05蓝牙模块(注意交叉!!)B.进入AT指令模式✧将下载器与电脑连接,(按住HC-05上的复位键,再接通电源,发现指示灯缓慢闪灭,表示进入AT指令模式),并且打开串口助手。
