任务书论文（设计）题目：板栗脱毛壳机的设计学号：姓名：专业：指导教师：系主任：一、主要内容及基本要求设计要求：设计板栗脱毛壳机，要求能对刚采摘的板栗苞进行外层毛壳的剥落工作；机械作为家庭用农用机械；要求工作效率为450KG/h以上；整个机械的高度不能超过1.6米；机械工作环境要求不高；易于维修。

图表要求：设计的图纸工作量不少于一张A0，且应该对整个机械和重要零件表达清楚；图纸要求打印纸质版；对整个机械进行三维建模。

论文要求：设计的说明书总字数不少于8000字，按照规定模板进行排版，目录做成链接形式，英文文献和文献译文作为说明书的附录附在说明书正文后。

二、重点研究的问题1、该机器的工作原理；2、机架的设计；3、其他零部件的设计；三、进度安排四、应收集的资料及主要参考文献[1]、宋超《板栗精加工技术》[期刊论文]-食品工业科技 1993(06)[2]、孙继臣常显伶王志军刘文华刘建《板栗脱蓬机的设计研究》（学术期刊论文）-技术·设计制造 2011[3]、陈俊红鄢丰霞《国内外板栗产业研究进展》（学术期刊）板栗产业·产业化 2012[4]、Wallace R D. The Chestnut Industry in United States[Z].Proceedings of the International Congress on Chestnut, 1993.[5]、Bounous. Chestnut Industry in Europe[J].1995,4(2) 53~60.鉴定意见学号：姓名：专业：毕业论文（设计说明书）54 页图表34 张目录摘要： (I)Abstract： (II)第一章绪论........................................................................................................... - 1 -1.1 本设计的研究背景............................................................................................ - 1 -1.2 课题研究的目的和意义.................................................................................... - 2 -1.3 文献综述............................................................................................................ - 2 -1.3.1 该论文的目的和现实意义........................................................................................ - 2 -1.3.2国内外研究情况......................................................................................................... - 2 -1.3.3本设计的主要概况..................................................................................................... - 4 -1.3.4 参考文献.................................................................................................................. - 5 - 第二章总体方案的拟定与分析........................................................................... - 6 -2.1 方案的比较与选择.......................................................................................... - 6 -第三章电机以及其他配件的选择....................................................................... - 7 -3.1 电机的选择...................................................................................................... - 7 -3.2 机器的整体设计.............................................................................................. - 7 -第四章零部件的设计和选择............................................................................... - 9 -4.1 各部分传动比的确定...................................................................................... - 9 -4.2 执行部件的设计.............................................................................................. - 9 -4.2.1 双辊轮机构的设计.................................................................................................. - 9 -4.2.2 辊轮轴的设计........................................................................................................ - 10 -4.2.3 抖动筛板的设计.................................................................................................... - 12 -4.2.4 凸轮的设计............................................................................................................ - 13 -4.2.5 凸轮轴的设计........................................................................................................ - 14 - 4.3 传动部件的设计............................................................................................ - 15 -4.3.1 电机至主动辊轮的传动设计................................................................................ - 15 -4.3.2 主动辊轮至凸轮机构的传动设计........................................................................ - 18 - 4.4 标准件的选择及校核.................................................................................... - 21 -4.4.1 滚动轴承的选择及校核........................................................................................ - 21 -4.4.2 键的选择计算及校核............................................................................................ - 23 - 4.5 支架结构和尺寸的确定及其附件的选择.................................................... - 25 -4.5.1 支架结构的确定.................................................................................................... - 25 -4.5.2 附件的选择............................................................................................................ - 26 - 第五章机器的润滑与防护................................................................................. - 29 -第六章总结......................................................................................................... - 30 -参考文献................................................................................................................. - 31 -附录Ⅰ：英文文献原文......................................................................................... - 32 -附录Ⅱ：英文文献译文......................................................................................... - 47 -板栗脱毛壳机的设计摘要：板栗脱毛壳机是一种专门去除板栗最外层毛壳的半自动中小型农用机械，设计的主要目的是减轻板栗去毛壳工作的劳动强度、提高生产工作效率。

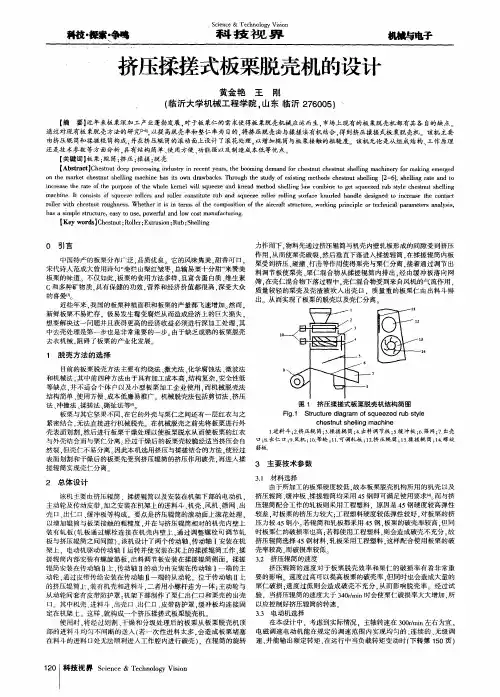

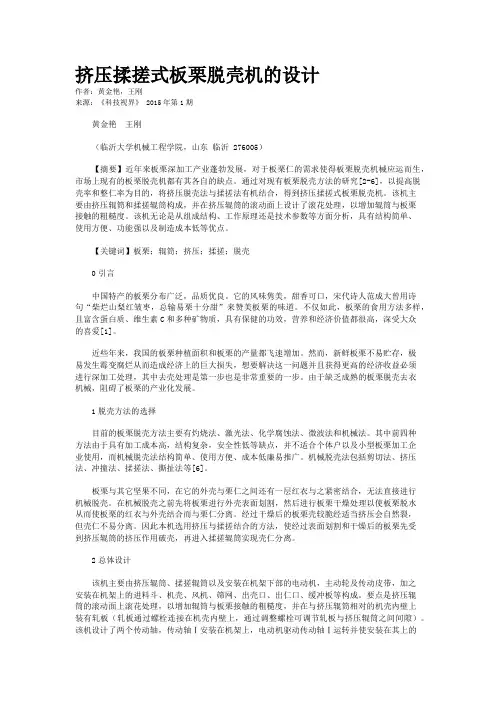

挤压揉搓式板栗脱壳机的设计作者：黄金艳，王刚来源：《科技视界》 2015年第1期黄金艳王刚（临沂大学机械工程学院，山东临沂 276005）【摘要】近年来板栗深加工产业蓬勃发展，对于板栗仁的需求使得板栗脱壳机械应运而生，市场上现有的板栗脱壳机都有其各自的缺点。

通过对现有板栗脱壳方法的研究[2-6]，以提高脱壳率和整仁率为目的，将挤压脱壳法与揉搓法有机结合，得到挤压揉搓式板栗脱壳机。

该机主要由挤压辊筒和揉搓辊筒构成，并在挤压辊筒的滚动面上设计了滚花处理，以增加辊筒与板栗接触的粗糙度。

该机无论是从组成结构、工作原理还是技术参数等方面分析，具有结构简单、使用方便、功能强以及制造成本低等优点。

【关键词】板栗；辊筒；挤压；揉搓；脱壳0引言中国特产的板栗分布广泛，品质优良。

它的风味隽美，甜香可口，宋代诗人范成大曾用诗句“柴烂山梨红皱枣，总输易栗十分甜”来赞美板栗的味道。

不仅如此，板栗的食用方法多样，且富含蛋白质、维生素C和多种矿物质，具有保健的功效，营养和经济价值都很高，深受大众的喜爱[1]。

近些年来，我国的板栗种植面积和板栗的产量都飞速增加。

然而，新鲜板栗不易贮存，极易发生霉变腐烂从而造成经济上的巨大损失，想要解决这一问题并且获得更高的经济收益必须进行深加工处理，其中去壳处理是第一步也是非常重要的一步。

由于缺乏成熟的板栗脱壳去衣机械，阻碍了板栗的产业化发展。

1脱壳方法的选择目前的板栗脱壳方法主要有灼烧法、激光法、化学腐蚀法、微波法和机械法。

其中前四种方法由于具有加工成本高，结构复杂，安全性低等缺点，并不适合个体户以及小型板栗加工企业使用，而机械脱壳法结构简单、使用方便、成本低廉易推广。

机械脱壳法包括剪切法、挤压法、冲撞法、揉搓法、撕扯法等[6]。

板栗与其它坚果不同，在它的外壳与栗仁之间还有一层红衣与之紧密结合，无法直接进行机械脱壳。

在机械脱壳之前先将板栗进行外壳表面划割，然后进行板栗干燥处理以使板栗脱水从而使板栗的红衣与外壳结合而与栗仁分离。

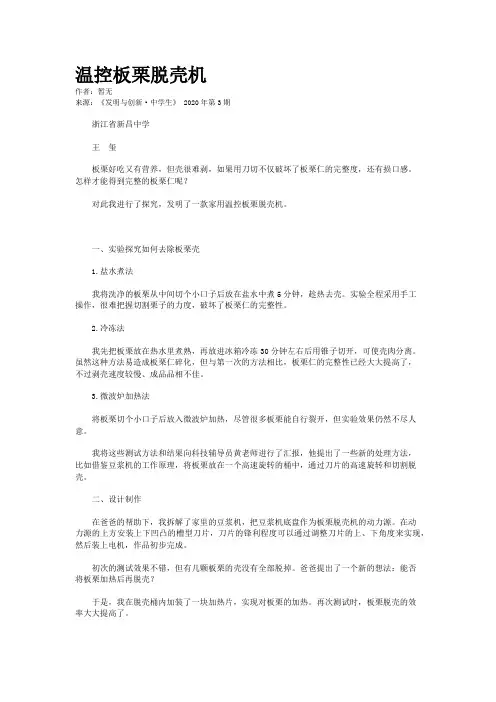

温控板栗脱壳机作者：暂无来源：《发明与创新·中学生》 2020年第3期浙江省新昌中学王玺板栗好吃又有营养，但壳很难剥，如果用刀切不仅破坏了板栗仁的完整度，还有损口感。

怎样才能得到完整的板栗仁呢？对此我进行了探究，发明了一款家用温控板栗脱壳机。

一、实验探究如何去除板栗壳1.盐水煮法我将洗净的板栗从中间切个小口子后放在盐水中煮5分钟，趁热去壳。

实验全程采用手工操作，很难把握切割栗子的力度，破坏了板栗仁的完整性。

2.冷冻法我先把板栗放在热水里煮熟，再放进冰箱冷冻30分钟左右后用锥子切开，可使壳肉分离。

虽然这种方法易造成板栗仁碎化，但与第一次的方法相比，板栗仁的完整性已经大大提高了，不过剥壳速度较慢、成品品相不佳。

3.微波炉加热法将板栗切个小口子后放入微波炉加热，尽管很多板栗能自行裂开，但实验效果仍然不尽人意。

我将这些测试方法和结果向科技辅导员黄老师进行了汇报，他提出了一些新的处理方法，比如借鉴豆浆机的工作原理，将板栗放在一个高速旋转的桶中，通过刀片的高速旋转和切割脱壳。

二、设计制作在爸爸的帮助下，我拆解了家里的豆浆机，把豆浆机底盘作为板栗脱壳机的动力源。

在动力源的上方安装上下凹凸的槽型刀片，刀片的锋利程度可以通过调整刀片的上、下角度来实现，然后装上电机，作品初步完成。

初次的测试效果不错，但有几颗板栗的壳没有全部脱掉。

爸爸提出了一个新的想法：能否将板栗加热后再脱壳？于是，我在脱壳桶内加装了一块加热片，实现对板栗的加热。

再次测试时，板栗脱壳的效率大大提高了。

三、使用方法温控板栗脱壳机中的刀片高速旋转带动板栗旋转，由于两者之间存在速度差，板栗会不断地触碰刀片，从而使壳脱落。

在切削板栗的过程中，可用调速器控制切削速度，避免对板栗仁造成“二次伤害”，并实时控制加热温度，通过热胀冷缩的原理让板栗壳与板栗仁之间出现空隙，这样在切削时就可以高效地脱壳。

四、创新点1.温控板栗脱壳机的速度、温度可根据板栗脱壳的程度进行实时调控。

板栗剥皮机课程设计一、课程目标知识目标：1. 学生能理解板栗剥皮机的构造原理，掌握其工作过程中所涉及的基础物理知识。

2. 学生能描述板栗剥皮机的设计意图，了解其在生活中的应用。

3. 学生能运用所学的数学知识，对板栗剥皮机的工作效率进行简单计算。

技能目标：1. 学生通过观察、操作板栗剥皮机，培养动手实践能力和问题解决能力。

2. 学生能够运用团队合作的方式，共同完成板栗剥皮机的拆解和组装。

3. 学生能够运用创新思维，针对板栗剥皮机的设计提出改进意见。

情感态度价值观目标：1. 学生在学习过程中，培养对科学技术的热爱和探究精神。

2. 学生通过了解板栗剥皮机在生活中的应用，认识到科技进步对提高生活质量的贡献。

3. 学生在团队协作中，学会尊重他人、倾听意见、共同解决问题，培养合作精神和集体荣誉感。

课程性质：本课程属于综合实践活动课程，结合物理、数学等学科知识，以提高学生的实践能力和科学素养。

学生特点：六年级学生具有一定的物理、数学知识基础，好奇心强，喜欢动手实践，但独立解决问题的能力有待提高。

教学要求：注重实践与理论相结合，鼓励学生积极参与，培养独立思考、合作交流和创新能力。

通过课程目标的分解和实施，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 板栗剥皮机的结构原理：- 物理原理：摩擦力、杠杆原理、简单机械等。

- 机器结构：各部件名称、功能、相互关系。

2. 板栗剥皮机的操作与应用：- 操作步骤：正确使用板栗剥皮机的方法。

- 应用领域：板栗剥皮机在生活中的应用实例。

3. 板栗剥皮机工作效率的计算：- 数学知识：简单的数据收集、统计与分析。

- 计算方法：运用数学公式计算工作效率。

4. 创新设计：- 设计理念：引导学生思考如何优化板栗剥皮机的设计。

- 改进方案：提出创新性的改进意见，提高机器性能。

教学大纲：第一课时：板栗剥皮机的结构原理及各部件功能介绍。

第二课时：板栗剥皮机的操作方法及生活中的应用实例。

板栗分解机毕业设计板栗分解机毕业设计毕业设计是每位大学生在完成学业之前必须完成的一项任务。

作为一个机械工程专业的学生，我选择了设计一台板栗分解机作为我的毕业设计项目。

本文将详细介绍我设计的这台板栗分解机的原理、结构和功能，以及我在设计过程中遇到的挑战和解决方案。

1. 设计背景板栗是一种常见的食材，但其硬壳和内部的薄膜使得剥离板栗变得困难。

传统的方法是用刀片割开板栗壳，但这种方法容易导致手部受伤。

因此，设计一台能够自动分解板栗的机器具有很大的实用价值。

2. 设计原理板栗分解机的设计原理基于机械剥壳和分离技术。

首先，板栗被送入机器的进料口，经过一系列的传送带和滚筒，板栗的硬壳被剥离。

接下来，板栗进入分离装置，通过振动和气流的作用，板栗的内部薄膜被分离出来，从而得到完整的板栗仁。

3. 设计结构板栗分解机的主要结构包括进料系统、剥壳系统和分离系统。

进料系统由传送带和滚筒组成，用于将板栗送入机器。

剥壳系统由刀片和剥壳装置组成，用于剥离板栗的硬壳。

分离系统由振动装置和气流装置组成，用于分离板栗的内部薄膜。

4. 设计功能板栗分解机具有以下功能：- 自动化：整个分解过程完全由机器完成，无需人工干预，提高了工作效率。

- 安全性：采用机械剥壳和分离技术，避免了手部受伤的风险。

- 高效性：通过连续的进料和分离过程，实现了快速而准确的板栗分解。

5. 设计挑战与解决方案在设计过程中，我遇到了一些挑战，如如何保证剥壳和分离的准确性、如何避免板栗堵塞等。

为了解决这些问题，我采取了以下措施：- 优化刀片设计：通过调整刀片的形状和角度，使得剥壳过程更加准确和高效。

- 控制进料速度：通过调整传送带和滚筒的速度，避免了板栗的堵塞现象。

- 调节振动频率：通过控制振动装置的频率，使得分离过程更加稳定和可靠。

6. 设计成果与展望经过反复测试和改进，我成功地设计出了一台能够自动分解板栗的机器原型。

该原型在实际操作中表现出了良好的性能和稳定性。

0引言中国特产的板栗分布广泛,品质优良。

它的风味隽美,甜香可口,宋代诗人范成大曾用诗句“柴烂山梨红皱枣,总输易栗十分甜”来赞美板栗的味道。

不仅如此,板栗的食用方法多样,且富含蛋白质、维生素C 和多种矿物质,具有保健的功效,营养和经济价值都很高,深受大众的喜爱[1]。

近些年来,我国的板栗种植面积和板栗的产量都飞速增加。

然而,新鲜板栗不易贮存,极易发生霉变腐烂从而造成经济上的巨大损失,想要解决这一问题并且获得更高的经济收益必须进行深加工处理,其中去壳处理是第一步也是非常重要的一步。

由于缺乏成熟的板栗脱壳去衣机械,阻碍了板栗的产业化发展。

1脱壳方法的选择目前的板栗脱壳方法主要有灼烧法、激光法、化学腐蚀法、微波法和机械法。

其中前四种方法由于具有加工成本高,结构复杂,安全性低等缺点,并不适合个体户以及小型板栗加工企业使用,而机械脱壳法结构简单、使用方便、成本低廉易推广。

机械脱壳法包括剪切法、挤压法、冲撞法、揉搓法、撕扯法等[6]。

板栗与其它坚果不同,在它的外壳与栗仁之间还有一层红衣与之紧密结合,无法直接进行机械脱壳。

在机械脱壳之前先将板栗进行外壳表面划割,然后进行板栗干燥处理以使板栗脱水从而使板栗的红衣与外壳结合而与栗仁分离。

经过干燥后的板栗壳较脆经适当挤压会自然裂,但壳仁不易分离。

因此本机选用挤压与揉搓结合的方法,使经过表面划割和干燥后的板栗先受到挤压辊筒的挤压作用破壳,再进入揉搓辊筒实现壳仁分离。

2总体设计该机主要由挤压辊筒、揉搓辊筒以及安装在机架下部的电动机,主动轮及传动皮带,加之安装在机架上的进料斗、机壳、风机、筛网、出壳口、出仁口、缓冲板等构成。

要点是挤压辊筒的滚动面上滚花处理,以增加辊筒与板栗接触的粗糙度,并在与挤压辊筒相对的机壳内壁上装有轧板(轧板通过螺栓连接在机壳内壁上,通过调整螺栓可调节轧板与挤压辊筒之间间隙)。

该机设计了两个传动轴,传动轴Ⅰ安装在机架上,电动机驱动传动轴Ⅰ运转并使安装在其上的揉搓辊筒工作,揉搓辊筒内部安装有螺旋筋板,出料调节板安装在揉搓辊筒侧面。

摘要针对现有板栗脱皮机采用热加工作业出现的问题, 提出了在常温下作业的新型脱皮机。

根据板栗的自然性状, 运用无规则动态刨削剥皮的机械原理, 分析了实现原理要求的两种可能的装置结构方案。

对板栗在新型脱皮机中的动力学进行了分析, 得出板栗被周身剥皮的运动规律。

利用一个可转动的水平刀盘的近上方为一带有向下开口的螺旋导向槽的水平导向盘,沿螺旋导向槽的槽顶部紧固有多个柔性摩擦物,刀盘上放射布置有水平导向盘和开有排渣槽。

国内外的板栗去皮作业, 普遍采用热加工方法。

热加工方法需高温高压, 存在着设备投资大、生产运营复杂、不能保持栗仁原有的自然风味及尾水污染环境等问题。

因我国板栗资源较分散, 受资金投入和交通运输的制约, 热加工方法, 难于普遍推广采用。

本机为常温加工机械,脱皮后的板栗能保持原有自然风味,连续机械化作业、加工效率很高。

与原“板栗脱皮机”相比,结构简单紧凑,效率更高,脱皮性能更好。

关键词：板栗加工；剥皮机械；力学分析；水平导向盘；水平导向盘；排渣槽AbstractChestnut peeling machine for existing thermal processing operations problems, proposed a new type of operation at room temperature peeling machine. According to Chestnut; natural characteristics, the use of non-planning stripping rules dynamic mechanical principles, analyzes the principles required to achieve a device structure of two possible options. On chestnut peeling machine in the new dynamics are analyzed, obtained by whole body peeling chestnuts law of motion. The level of a rotating cutter near the top for the opening of a downward spiral with the level of groove-oriented guide plate, along the spiral guide groove fastening the top slot with multiple flexible friction material, cutter blades are arranged on the radiation and has opened a slagging slot.Chestnut peeling operations abroad, generally by thermal processing methods need high temperature and pressure, there is a large investment in equipment, production operator complex, can not maintain the natural flavor of the original Chestnut and tail water pollution environmental issues. More dispersed due to my chestnut resources by capital investment and transportation constraints, thermal processing methods, generally difficult to promote the adoption.This machine is the normal temperature processing machinery, after peeling chestnuts to preserve the natural flavor, continuous mechanization, processing and high efficiency. And the original quot; chestnut peeling machine quot; than the simple and compact, efficient, peeling better performance.Keywords:chestnut processing; peeling machine; mechanical analysis; level-oriented site; level-oriented site; slagging slot目录摘要 (1)Abstract (2)1 绪论 (3)1.1板栗的营养成分 (5)1.2板栗的其他价值 (7)1.3国内板栗脱皮机的发展趋势 (7)1.4国际板栗脱皮机的发展状况 (9)2 板栗脱皮机的总体设计 (11)2.1板栗脱皮机的特点 (11)2.2板栗脱皮机的原理要点 (11)2.3剥皮装置结构方案及其分析 (11)3 板栗脱皮机的动力学分析及校核 (13)3.1板栗的运动轨迹 (13)3.2受力分析 (14)3.3剥皮装置结构方案 (17)3.4风机的选择 (21)4 板栗脱皮机的经济技术指标 (24)5 总结 (25)参考文献 (26)致谢 (27)1 绪论板栗是我国著名的“千果之王”，在全国各地都有栽培。

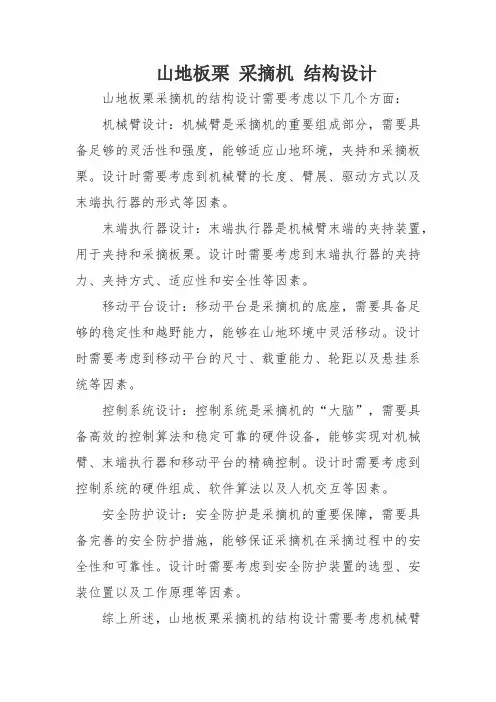

山地板栗采摘机结构设计山地板栗采摘机的结构设计需要考虑以下几个方面：
机械臂设计：机械臂是采摘机的重要组成部分，需要具备足够的灵活性和强度，能够适应山地环境，夹持和采摘板栗。

设计时需要考虑到机械臂的长度、臂展、驱动方式以及末端执行器的形式等因素。

末端执行器设计：末端执行器是机械臂末端的夹持装置，用于夹持和采摘板栗。

设计时需要考虑到末端执行器的夹持力、夹持方式、适应性和安全性等因素。

移动平台设计：移动平台是采摘机的底座，需要具备足够的稳定性和越野能力，能够在山地环境中灵活移动。

设计时需要考虑到移动平台的尺寸、载重能力、轮距以及悬挂系统等因素。

控制系统设计：控制系统是采摘机的“大脑”，需要具备高效的控制算法和稳定可靠的硬件设备，能够实现对机械臂、末端执行器和移动平台的精确控制。

设计时需要考虑到控制系统的硬件组成、软件算法以及人机交互等因素。

安全防护设计：安全防护是采摘机的重要保障，需要具备完善的安全防护措施，能够保证采摘机在采摘过程中的安全性和可靠性。

设计时需要考虑到安全防护装置的选型、安装位置以及工作原理等因素。

综上所述，山地板栗采摘机的结构设计需要考虑机械臂
设计、末端执行器设计、移动平台设计、控制系统设计和安全防护设计等多个方面。

在实际设计过程中，需要根据实际需求和环境条件进行综合考虑，选择合适的材料和设备，以达到高效、安全、可靠的目的。

Ｚ５６６３８５板栗脱壳设备及其控制系统的设计摘要目前，板栗深加工产品的开发所面临的技术关键是脱壳及护色。

现有的脱壳方法存在着栗仁破碎率高、栗仁易褐变、设备投资大等各种缺陷，自动化程度不高，推广使用受到限制。

因此，本文设计了一种新型板栗脱壳设备，由真空爆壳机和机械剥壳机组成。

其爆壳技术已申报国家发明专利并已公告，进入了实质性审查阶段。

通过对板栗真空爆壳工艺进行试验研究与分析，获得了真空度、温度、爆壳时间等工艺参数，完成了转鼓型板栗真空爆壳机的结构及其控制系统的设计。

该机采用单一真空源与五个转鼓真空爆壳室相结合，真空爆壳室内设加热翻料板和横向翻料板，真空系统采用预抽蒸汽喷射器和三级蒸汽喷射泵相并联，控制系统采用ＰＣ微机对生产过程中的重要参数和工序进行了实时控制，使整机具有操作简便，自动化程度高，工作稳定可靠，生产效率高，生产能力强，能源消耗低等特点。

采用现有板粟剥壳试验装置对外壳已爆裂的板栗进行工艺试验研究，确定出动颚搓板和柔性搓揉原理相结合的新型板栗剥壳方法。

通过对揉搓板运动轨迹的设计分析，确定结构方案，设计出动颚揉搓式板栗剥壳机。

该机使揉搓板作复杂的平面运动，使板栗多方位受力，实现了外壳被搓碎而粟仁完整无损。

因此整机具有工作平稳，结构简单，剥壳率高，粟仁完整率高，对板栗适应性强等特点。

破碎机颚式破碎机关键词：板栗，真空爆壳，真空系统，微机自动控制系统，柔性搓揉原理，动颚机构ＴＨＥＤＥＳＩＧＮＯＦＴＨＥＣＨＥＳＴＮＵＴＳＨＥＬＬ．ＰＥＥＬＩＮＧＥＱＵＩＰＭＥＮＴＡＮＤＩＴＳＣＯＮＴＲＯＬＳＹＳＴＥＭＡＢＳＴＲＡＣＴＡｔｐｒｅｓｅｎｔ，ｔｈｅｍｏｓｔｉｍｐｏｒｔａｎｔｔｅｃｈｎｏｌｏｇｙｐｒｏｂｌｅｍｉｎｔｈｅｐｒｏｃｅｓｓｏｆｅｍｐｏｌｄｅｒｉｎｇｄｅｅｐ—ｐｒｏｄｕｃｔｏｆｃｈｅｓｔｎｕｔｉｓｓｈｅｌｌ—ｅｘｕｖｉａｔｉｎｇａｎｄｃｏｌｏｒ－ｐｒｏｔｅｃｔｉｏｎ．Ｂｅｃａｕｓｅｔｈｅｅｘｉｓｔｉｎｇｓｈｅｌｌ—ｅｘｕｖｉａｔｉｎｇｍｅｔｈｏｄｓｈａｖｅｍａｎｙｄｅｆｉｃｉｅｎｃｉｅｓ，ｆｏｒｅｘａｍｐｌｅ，ｈｉｇｈｃｒａｓｈｒａｔｉｎｇｏｆｋｅｒｎｅｌ，ｅａｓｙｂｒｏｗｎｃｈａｎｇｅｏｆｋｅｒｎｅｌａｎｄｂｉｇｉｎｖｅｓｔｍｅｎｔｏｆｅｑｕｉｐｍｅｎｔｅｔｃ，ｆｕｒｔｈｅｒｍｏｒｅｔｈｅｉｒａｕｔｏｍａｔｉｚａｔｉｏｎｄｅｇｒｅｅｉｓｎｏｔｈｉｇｈ，ｔｈｅｙａｒｅｌｉｍｉｔｅｄｉｎｔｈｅｆｉｅｌｄｏｆａｐｐｌｉｃａｔｉｏｎ．Ｔｈｅｒｅｆｏｒｅ，ｔｈｉｓｐａｐｅｒｄｅｓｉｇｎａｎｅｗｔｙｐｅｓｈｅｌｌ—ｅｘｕｖｉａｔｉｎｇｅｑｕｉｐｍｅｎｔｏｆｃｈｅｓｔｎｕｔ，ｉｔｉｓｃｏｍｐｏｓｅｄｏｆｖａｃｕｌ．ＵＴＩｓｈｅｌｌ—ｂｕｒｓｔｉｎｇｍａｃｈｉｎｅａｎｄｍｅｃｈａｎｉｃａｌｓｈｅｌｌ－ｐｅｅｌｉｎｇｍａｃｈｉｎｅ．ＴｈｅｖａＣＨＬＵＴＩｓｈａｌｌ—ｂｕｒｓｔｉｎｇｔｅｃｈｎｏｌｏｇｙｈａｓｄｅｃｌａｒｅｄｔｈｅｎａｔｉｏｎａｌｐａｔｅｎｔａｎｄｅｎｔｅｒｅｄｔｈｅｓｕｂｓｔａｎｔｉａｌｉｔｙｃｅｎｓｏｒｐｈａｓｅ．Ｉｎｔｈｉｓｐ印ｅｒ，ａｆｔｅｒｒｅｓｅａｒｃｈｉｎｇａｎｄａｎａｌｙｚｉｎｇｔｈｅｃｒａｆｔｗｏｒｋｏｆｔｈｅｃｈｅｓｔｎｕｔｓｈｅｌｌ—ｂｕｒｓｔｉｎｇ，ｗｅｇａｉｎｔｈｅｃｒａｆｔｗｏｒｋｐａｒａｍｅｔｅｒｓｕｃｈａｓｖａｃｕｕｍｄｅｇｒｅｅ、ａｎｄｔｉｍｅｏｆｓｈｅｌｌ—ｂｕｒｓｔｉｎｇｅｔｃａｎｄｄｅｓｉｇｎｔｈｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅｃｈｅｓｔｎｕｔｔｅｍｐｅｒａｔｕｒｅｖａｃｕｕｍｓｈｅｌｌ—ｂｕｒｓｔｉｎｇｍａｃｈｉｎｅａｎｄｉｔｓｃｏｎｔｒｏｌｓｙｓｔｅｍ．Ｉｎｔｈｅｄｅｓｉｇｎｐｒｏｃｅｓｓｏｆｔｈｉｓｅｑｕｉｐｍｅｎｔ，ｗｅｕｓｅｔｈｅｍｏｄｅｏｆｓｉｎｇｌｅｖａｃｕｕｍｆｏｕｎｔａｉｎｃｏｎｊｕｎｃｔｗｉｔｈｆｉｖｅｒｏｔａｔｉｎｇｄｒｕｍ，ｓｅｔｔｈｅｓｔｉｒｂｏａｒｄｉｎｓｉｄｅｏｆｔｈｅｖａｃｕｕｍｒｏｏｍ，ｕｓｅｔｈｅｖａｃｕｌ．１ｍｇａｉｎｅｑｕｉｐｍｅｎｔｏｆｂｅｆｏｒｅｈａｎｄｓｔｅａｍｅｊｅｃｔｉｎｇｐｕｍｐｓｈｏｕｔ—ｗｏｕｎｄｗｉｔｈｍｉｒｄｃｌａｓｓｓｔｅａｍｅｊｅｃｔｉｎｇｐｕｍｐａｎｄｕｓｅｔｈｅＰＣｍｉｃｒｏｃｏｍｐｕｔｅｒｔｏｃｏｎｔｒｏｌｔｈｅｗｏｒｋｉｎｇｐｒｏｃｅｄｕｒｅａｎｄｔｈｅｉｍｐｏｒｔａｎｔｃｒａｆｔｗｏｒｋｐａｒａｍｅｔｅｒ．Ａｌｌｔｈｅｓｅｍａｋｅｔｈｉｓｍａｃｈｉｎｅｈａｓｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｍｏｒｅｓｉｍｐｌｉｆｉｅｄｓｔｒｕｃｔｕｒｅ，ｈｉｇｈｅｒａｕｔｏｍａｔｉｚａｔｉｏｎｄｅｇｒｅｅ，ｗｏｒｋｉｎｇｗｉｔｈｇｏｏｄｓｔａｂｉｌｉｚａｔｉｏｎａｎｄｃｒｅｄｉｂｉｌｉｔｙ，ｈｉｇｈｅｒｐｒｏｄｕｃｔｉｖｉｔｙ，ｂｅｔｔｅｒｔｈｒｏｕｇｈｐｕｔａｎｄｌＪｌｏｗｅｎｅｒｇｙｅｘｐｅｎｄ．Ａｆｔｅｒｄｏｉｎｇｔｈｅｃｒａｆｔｗｏｒｋｅｘｐｅｒｉｍｅｍｆｏｒｔｈｅｓｈｅｌｌ—ｂｕｒｓｔｅｄｃｈｅｓｔｎｕｔｓａｎｄａｎａｌｙｚｉｎｇｔｈｅｔｅｓｔｒｅｓｕｌｔ，ｗｅｂｒｉｎｇｆｏｒｗａｒｄａｎｅｗｗＰｅｃｈｅｓｔｎｕｔｓｈｅｌｌ‘ｐｅｅｌｉｎｇｍｅｔｈｏｄｏｆｍｏｖｅｊａｗｗａｓｈｂｏａｒｄｃｏｎｊｏｉｎｔｗｉｔｈｆｌｅｘｉｂｌｅｒｕｂｔｈｅｏｒｙ．Ａｆｔｅｒａｎａｌｙｚｉｎｇｔｈｅｍｏｖｅｍｅｎｔｔｒａｃｋｏｆｔｈｅｋｎｅａｄｂｏａｒｄ，ｔｈｅｓｔｒｕｃｔｕｒｅｓｃｈｅｍｅｉｓｃｏｎｆｉｒｍｅｄ．Ｆｉｎａｌｌｙｗｅｄｅｓｉｇｎｅｄｔｈｅｃｈｅｓｔｎｕｔｓｈｅｌｌ—ｐｅｅｌｉｎｇｍａｃｈｉｎｅｏｆｍｏｖｅｊａｗｆｌｅｘｉｂｌｅｒｕｂｔｙｐｅ．Ｔｈｅｋｎｅａｄｂｏａｒｄｏｆｔｈｉｓｍａｃｈｉｎｅｄｏｅｓｃｏｍｐｌｉｃａｔｅｄｐｌａｎｅｍｏｖｅｍｅｎｔｓ，ｗｈｉｃｈｍａｋｅｔｈｅｃｈｅｓｔｎｕｔｓｇｅｔｐｏｗｅｒｓｉｎｍａｎｙｄｉｒｅｃｔｉｏｎｓ．Ｔｈｉｓｍａｃｈｉｎｅｍａｋｅｓｔｈｅｓｈｅｌｌｏｆｃｈｅｓｔｎｕｔｃｒａｓｈｅｄｂｕｔｔｈｅｋｅｒｎｅｌｉｓｉｎｔｅｇｒａｔｅｄ．Ｔｈｅｒｅｂｙ，ｔｈｉｓｍａｃｈｉｎｅｈａｓｈｉｇｈｅｒｒａｔｉｎｇｏｆｓｈｅｌｌ－ｐｅｅｌｉｎｇａｎｄｈｉ曲ｅｒｉｎｔｅｇｒｉｔｙｒａｔｉｎｇｏｆｋｅｒｎｅｌａｎｄｂｅｔｔｅｒａｄａｐｔａｂｉｌｉｔｙ・ＫＥＹＷＯＲＤＳ：ｃｈｅｓｔｎｕｔ，ｖａｃｕｕｍ．ｓｈｅｌｌ－ｂｕｒｓｔｉｎｇ，ｖａｃｕｕｍ．ｓｙｓｔｅｍ，ｔｈｅｍｉｃｒｏｃｏｍｐｕｔｅｒａｕｔｏｍａｔｉｏｎｓｙｓｔｅｍ，ｆｌｅｘｉｂｌｅｒｕｂｔｈｅｏｒｙ，ｔｈｅｍｏｖｅｊａｗｆｒａｍｅｗｏｒｋ１１１绪论１．１问题的提出板栗俗称栗子，具有较高的经济价值，是我国有名的传统于果粪产品。

目录摘要 (1)ABSTRACT (2)0 引言 (4)1板栗脱壳概况 (6)1．1板栗脱壳加工现状 (7)1．2板栗脱壳机械的发展 (8)1. 3板栗脱壳机的研究应用现状 (14)1. 4板栗脱壳机械研究重点 (20)1. 5板栗脱壳机械应用前景展望 (22)2 刮板式板栗脱壳机的结构及原理 (23)2. 1刮板式板栗脱壳机的结构 (23)2．2刮板式板栗脱壳机工作原理 (24)3板栗脱壳机的主要部件设计 (26)4板栗脱壳机的正确使用 (39)5 参考文献 (41)6 附录 (45)7 译文 (45)8 原文说明 (55)摘要板栗不仅是世界，也是我国重要的经济与油料作物，它是世界贸易量最大的坚果商品，每年的贸易量约1000000吨。

我国的板栗种植面积约占世界板栗种植面积的1／6，总产量占世界的1／3，是我国为数不多的具有国际竞争力的大宗农产品。

发展板栗生产和加工，是提高我国农业出口创汇，增加农民收入的迫切需要。

板栗脱壳机在减轻人们的劳动强度、提高生产率方面起到了积极作用，促进了板栗加工业的发展。

但是，目前国内外板栗脱壳机对板栗破碎率和损伤率的指标要求都比较高，超出种用籽和商品化的标准，限制了使用范围。

因此，降低板栗脱壳机的破碎率和损伤率仍是研制板栗脱壳机的关键问题。

针对板栗苞的物理特性设计了一种滚筒栅条式板栗脱壳装置关键词：板栗脱壳机;驱动机构;工作部件Chinese chestnut peeling mechanism designABSTRACTChinese chestnut is one of the world, not only is China's important economic and oil crops, it is the world's largest nut commodity trade, the volume of trade each year about 1000000 tons. Chinese chestnut planting area accounts for about 1/6 of the world's Chinese chestnut cultivation area, the total output of about a third of the world, is one of the few in our country with the international competitiveness of agricultural commodities. Development of chestnut production and processing, is to improve the agricultural export in our country, increase farmers' income are urgently needed.Chinese chestnut sheller in reducing the labor intensity, improve the productivity of people played a positive role, promote the development of the Chinese chestnut processing industry. Chinese chestnut dehulling machine at home and abroad, however, the rate of breakage and damage of chestnut index requirements are relatively high, than by the standards of the seed and commercialization, limiting the using range. Therefore, reduce the rate of breakage and damage of chestnut sheller is still the key problem in the development of the Chinese chestnut sheller. Based on the physical characteristics of Chinese chestnut bract article design a roller gate type Chinese chestnut dehulling device.Key words:Chinese chestnut dehulling machine，Driving mechanism, Working parts板栗剥皮机构设计011209103 张中喜0 引言板栗中富含脂肪和蛋白质，既是主要的食用植物油来源，而且又可提供丰富的植物蛋白质。

2015届分类号:TH692单位代码:10452毕业论文（设计）板栗挤压式脱壳机的设计The Design Of Extrusion Type Chestnut Sheller姓名于慎艳学号 201103830839年级 2011专业机械设计制造及其自动化系（院）机械工程学院指导教师杨雪银2015年3月30日摘要板栗脱壳机是由机械加工去皮而得到的板栗荚。

由于板栗的生理特性，决定了板栗脱壳不能与板栗的田间收割同时作业，一般而言，板栗荚果这类水果都是含水成分高，需要先降低含水量才能进行脱壳。

因为现在板栗的需求跟种植规模都在扩大，加之采用手工脱壳的技术现已无法满足市场需求，所以采取脱壳机械的方式依然迫在眉睫。

板栗脱壳机能否正常工作，在于主要部件是否能够设计的合理，这次设计主要是为了减轻板栗脱壳工作的劳动强度、提高生产效率。

该机械的动力源是Y90L-4电动机，主要的工作执行部件是刮板和栅笼，机械的传动方式是带传动，本论文以理论设计计算为基础，计算机三维建模和二维图纸生成为辅助手段，全面详细的表述了本课题板栗脱壳机的设计过程和设计成果。

关键词：板栗脱壳机皮带传动；反复脱壳ABSTRACTChestnut chestnut sheller is obtained by mechanical processing peeled. Because of the physiological characteristics of chestnut, chestnut decided to farm and chestnut to work at the same time, only the water chestnut pod rate dropped to a certain extent when they were shelling. Due to the continued expansion of chestnut planting, chestnut shelling by hand, has been unable to meet the requirements of efficient production, the implementation of shelling mechanization brook no delay.Chinese chestnut shelling machine can work normally, the design of the main parts of it to decide, the main purpose is to reduce the labor intensity of chestnut, improve production efficiency. The power source of the machine is Y90L-4 motor, the main work of executive component is scraper and cage, transmission machinery is a belt drive, in this paper, theoretical calculation based 3D modeling and 2D drawing, computer as auxiliary means, the design process and results of comprehensive and detailed presentation of the subject of Chinese chestnut shelling machine.Key words:Chestnut huller Belt transmission；Repeatedly shell目录1 引言 (1)1.1提出课题的背景 (1)1.2板栗脱壳机的发展现状 (1)1.3主要研究内容和技术问题 (1)1.3.1 设计的内容 (1)1.3.2 关键技术问题 (2)1.4设计思路 (2)1.4.1 增强板栗脱壳自动化进步 (2)1.4.2降低损坏率，提升机械脱壳率 (3)1.4.3 综合的提高科技应用水平 (3)2 技术任务书（JR） (4)2.1产品设计的依据 (4)2.2产品的规格与工作原理 (6)2.3主要技术参数 (6)2.4工作原理 (6)2.5总体结构概述 (7)3 设计计算说明书（SM） (9)3.1设计前各项参数的确定 (9)3．1．1 刮板的初定 (9)3．1．2 刮板的功率 (9)3．1．3 拟定传动方案 (10)3．1．4 电动机的选择 (10)3．1．5 传动系统的设计与计算 (11)3.2V带传动的设计 (11)3.3轴 (13)3.4刮板结构 (15)3.5栅笼 (15)3.6箱体 (16)3.7壳仁分离装置 (16)4 使用说明书(SM) (17)4.1使用前的准备 (17)4.2脱壳时的问题 (17)4.3维护与保养 (18)4.4操作注意事项 (18)5 标准化审查 (19)5.1标准化审查 (19)6 总结 (20)参考文献 (21)附录 (22)致谢 (28)2015年3月30日 (29)1 引言1.1 提出课题的背景在板栗果中，含量最多的是脂肪和蛋白质，既能给予尽可能多的淀粉。

板栗去皮机毕业设计板栗去皮机毕业设计在农村，板栗是一种常见的食材，它不仅味道鲜美，而且营养丰富。

然而，板栗的外皮坚硬，去皮十分费时费力。

为了解决这个问题，我决定设计一台板栗去皮机作为我的毕业设计。

1. 设计背景在传统的板栗去皮过程中，人们通常需要用刀片手工剥去板栗的外皮。

这种方法不仅效率低下，而且容易伤到手指。

为了提高去皮效率，减少劳动强度，我决定设计一台自动化的板栗去皮机。

2. 设计原理我的板栗去皮机采用了机械去皮的原理。

首先，板栗被放入机器的进料口，然后经过输送带传送到切削部分。

切削部分由多个刀片组成，它们能够快速而准确地削去板栗的外皮。

去皮后的板栗通过另一个输送带被送到出料口，完成整个去皮过程。

3. 设计要点为了确保去皮机的效果和安全性，我在设计中考虑了以下要点：3.1 切削部分的设计：刀片的材质和形状需要选择合适的，以确保能够快速而准确地削去板栗的外皮，同时避免损坏板栗的内部。

3.2 输送带的设计：输送带的速度需要与切削部分的速度相匹配，以确保板栗能够顺利地从进料口到出料口。

3.3 安全保障：为了避免用户误操作或发生意外，我设计了一套完善的安全保护装置，如紧急停机按钮、防护罩等。

4. 设计挑战在设计板栗去皮机的过程中，我面临了一些挑战。

首先，板栗的形状不规则，大小不一，这给切削部分的设计带来了一定的困难。

其次，板栗的外皮坚硬，需要选择合适的刀片材质和刀片数量，以确保能够削去外皮，同时又不损坏板栗的内部。

最后，安全性是设计中的重要考虑因素，如何设计出一套安全可靠的保护装置也是一个挑战。

5. 设计成果经过不断的实验和改进，我最终成功地设计出了一台效率高、安全可靠的板栗去皮机。

该机器能够在短时间内去除板栗的外皮，大大提高了去皮效率。

同时，机器的安全保护装置也确保了用户的安全。

6. 应用前景我的板栗去皮机可以广泛应用于农村地区的板栗加工厂和家庭中。

在板栗加工厂，机器的高效率可以大幅度提高生产效率，减少劳动力成本。

板栗去壳机本科生毕业设计介绍这份毕业设计文档旨在设计一个板栗去壳机，为本科生提供一个简易的设计方案。

本设计旨在帮助用户快速、高效地去掉板栗的外壳，减轻用户手工去壳的负担。

设计目标本设计的目标包括：1. 高效性：能够快速去除大量板栗的外壳。

2. 安全性：确保用户操作时不会受伤。

3. 简易性：设计简单，易于实现和维护。

4. 成本效益：使用经济实惠的材料和技术。

设计方案1. 原理板栗去壳机的原理是通过机械力和震动力去除板栗外壳。

利用旋转齿轮和振动装置，将板栗放入机器内部，经过一系列处理过程，板栗的外壳会被震动和摩擦剥落。

2. 结构板栗去壳机的结构包括以下几个部分：- 外壳：采用坚固耐用的金属材料制造，以保证机器的稳定性和耐久性。

- 齿轮系统：通过电动机带动齿轮旋转，产生摩擦力以去壳。

- 振动装置：利用电动机和振动装置，产生震动力帮助去壳。

- 运输带：用于将板栗从进料口输送到去壳部分。

- 控制系统：包括电路和控制开关，用于控制机器的启动和停止。

3. 操作方法使用板栗去壳机时，用户需要按照以下步骤进行操作：1. 将板栗放入进料口。

2. 启动机器，开启齿轮系统和振动装置。

3. 板栗会通过运输带进入去壳部分，经过摩擦和震动，去除外壳后从出料口排出。

4. 关闭机器，停止齿轮系统和振动装置。

5. 清理机器内部，清除板栗残渣和外壳。

总结本设计提供了一个简易的板栗去壳机方案。

通过机械力和震动力，能够高效地去壳大量的板栗，并确保操作的安全性和简易性。

设计结构坚固耐用，成本效益高。

对于本科生毕业设计而言，这个方案是一个简单、可行的选择。
