第1篇一、项目背景近年来，随着我国经济的快速发展，水利工程在防洪、灌溉、供水等方面发挥着越来越重要的作用。
然而，由于长时间运行和自然老化，部分大闸设施存在安全隐患。
为确保大闸安全运行，有必要对其进行维修加固。
二、工程概况1. 项目名称：某大闸维修加固工程2. 项目地点：某市某区3. 项目规模：该大闸位于某河上游，全长1000米，设计流量为1000立方米/秒。
4. 工程内容：主要包括大闸主体结构加固、启闭机更换、电气设备改造、监控系统升级等。
三、施工方案1. 施工准备（1）成立项目组织机构，明确各部门职责。
（2）编制施工组织设计，明确施工工艺、施工顺序、施工方法等。
（3）制定安全文明施工措施，确保施工安全。
（4）做好施工人员培训，提高施工队伍素质。
2. 施工工艺（1）大闸主体结构加固：采用锚杆、锚索、灌浆等加固方法，对大闸主体结构进行加固。
（2）启闭机更换：对损坏的启闭机进行更换，确保启闭机正常运行。
（3）电气设备改造：对损坏的电气设备进行更换，提高电气设备性能。
（4）监控系统升级：对监控系统进行升级，提高监控系统的实时性和准确性。
3. 施工顺序（1）先进行大闸主体结构加固施工。
（2）再进行启闭机更换施工。
（3）接着进行电气设备改造施工。
（4）最后进行监控系统升级施工。
四、施工管理1. 施工进度管理：制定施工进度计划，确保工程按期完成。
2. 施工质量管理：严格执行国家相关标准和规范，确保工程质量。
3. 施工安全管理：加强施工现场安全管理，确保施工安全。
4. 施工文明施工管理：做好施工现场环境治理，确保文明施工。
五、预期效果通过大闸维修加固工程施工，将有效提高大闸的安全性能，确保大闸安全运行，为下游地区人民生命财产安全提供有力保障。
同时，提高大闸的防洪、灌溉、供水等综合效益，为当地经济发展提供有力支撑。
第2篇一、工程背景近年来，随着我国经济的快速发展，水利工程在国民经济中的地位日益重要。
然而，部分水利工程由于年代久远、设计不合理、施工质量不高等原因，导致工程设施老化、损坏严重，影响了工程的正常运行。
河闸除险加固工程方案1. 引言河闸是一种常见的水利设施，用于控制河流水位、调节河流流量等。
然而，由于长期使用和自然力的作用，河闸存在着一定的安全隐患，需要进行除险加固工程。
本文将为您介绍一种河闸除险加固工程方案。
2. 工程背景河闸位于某个地区的主要河流中，该河闸已经使用了几十年，其主要功能是调节河流水位和流量，以保证该地区的水文安全。
然而，在近年来的洪水和地震等自然灾害中，该河闸的安全性受到了一定的影响，需要进行除险加固工程，以确保河闸的平稳运行和人民群众的安全。
3. 工程目标本工程的主要目标是加固河闸结构，提高其抗洪能力和抗震能力，以确保河闸的长期可靠运行。
具体工程目标包括：•加固河闸的基础和墙体结构；•提高河闸的抗洪能力，使其能够应对不同级别的洪水；•提高河闸的抗震能力，以应对可能的地震风险。
4. 工程方案基于对现有河闸结构的分析和评估，我们提出了以下工程方案：4.1 加固基础首先，我们将对河闸的基础进行加固，以确保其能够承受洪水和地震等力量的作用。
具体加固方案包括：•加固基础底部，采用加厚混凝土板和钢筋混凝土桩，提高基础的承载能力；•检测并修复基础中存在的裂缝和损伤，保证基础的完整性；•加固基础边缘，采用钢板和锚固系统，提高基础的稳定性。
4.2 加固墙体其次，我们将对河闸的墙体进行加固，以提高其抗洪能力和抗震能力。
具体加固方案包括：•加固墙体结构，采用钢筋混凝土或金属材料，提高墙体的强度和稳定性；•补强墙体连接部位，采用钢板和螺栓连接，增加连接的牢固性；•密封墙体表面，采用耐候涂料或防水材料，防止墙体受到水侵蚀。
4.3 提高抗洪能力为了提高河闸的抗洪能力，我们将采取以下措施：•加高河闸闸门，以提高能够承受的水位；•增加闸门数量，以增加流量的控制能力；•安装溢流堰，用于控制洪水的流量和压力。
4.4 提高抗震能力为了提高河闸的抗震能力，我们将采取以下措施：•钢筋混凝土结构的设计，以提高河闸的强度和稳定性；•加固闸室墙壁和墙脚，采用钢板和钢筋，增加结构的抗震能力；•安装地震传感器和报警系统，及时监测地震情况，提醒维护人员采取相应措施。
沿海地区防潮闸除险加固工程设计赵相航发布时间：2021-10-13T02:28:46.992Z 来源：《防护工程》2021年18期作者：赵相航卞晶张哲[导读] 防潮闸位于东部沿海入海口处，控制流域面积15.27km2，流域内西部为低山丘陵，东部沿海有少量平原，占流域总面积的14%，干流比降0.0067。
山东省水利勘测设计院山东济南 250014摘要：分析沿海地区防潮闸的工程地质条件和周边环境，针对地基液化、渗透变形和不均匀沉降等问题，经过方案比较，确定经济实用和适合当地特点的地基处理方案，以及针对海潮水的腐蚀性提出合理的解决方案，保证了工程的安全运行。
关键词：沿海地区；除险加固；地基处理；防腐处理1、工程概况防潮闸位于东部沿海入海口处，控制流域面积15.27km2，流域内西部为低山丘陵，东部沿海有少量平原，占流域总面积的14%，干流比降0.0067。
根据《水闸安全评价导则》，经鉴定该闸综合评定为四类闸，该闸运用指标无法达到设计标准，工程存在严重安全问题。
本次除险加固的工程任务是通过对防潮闸拆除改建，发挥水闸挡潮及蓄水灌溉功能。
该闸地处沿海地区，地质条件复杂，闸基存在液化、渗透变形、不均匀沉降和海潮水腐蚀等问题，合理的进行地基处理和防腐处理是本工程除险加固的关键。
2、除险加固设计本次除险加固，拆除原防潮闸，并于原址进行改建，改建闸室中轴线与原防潮闸中轴线基本一致。
除险加固工程主要由原闸拆除、改建防潮闸、两岸平台、上游连接段、下游连接段等组成。
3、工程地质条件（1）工程场区基本地震动峰值加速度为0.10g，相应地震基本烈度为Ⅶ度。
工程场地复杂程度划分为复杂场地，①层细砂、②层粉土质细砂存在液化可能性。
（2）场区河水对混凝土无腐蚀性，对混凝土结构中钢筋具弱腐蚀性，对钢结构具弱腐蚀性。
海水对混凝土具镁离子型弱腐蚀性、硫酸根型强腐蚀性，对混凝土结构中钢筋具强腐蚀性，对钢结构具中等腐蚀性。
鉴于该防潮闸受海潮水影响大，建议按下游海潮水腐蚀性判定结果进行抗腐蚀性设计。
第一章施工组织设计综述一、编制依据1、《山东省昌邑市潍河防潮蓄水闸除险加固工程施工招标文件》（标段1）及现场勘察资料。
2、山东省昌邑市潍河防潮蓄水闸除险加固工程施工招标图纸。
3、*＊＊＊＊*＊＊*＊多年来从事水利工程总结形成的科技成果、工艺方法以及总公司技术、设备状况和企业定额。
4、＊＊**＊*＊**＊*公司ISO9001:2000《质量手册》、《程序文件》、《作业文件》、《质量和安全管理制度》等.5、现场勘察、调查、采集及咨询取得的相关资料。
二、编制指导思想1、严格执行国家、水利部关于水利基本建设的政策法令法规和有关办法。
2、严格执行国家、水利部关于水利工程施工技术规范、操作规程和质量检验评定标准。
3、施工方案科学合理,施工方法切实可行，措施可靠，满足总工期和阶段工期的要求。
4、施工机械配套齐全，搭配合理，并有富余，满足施工方案及工艺要求。
5、组织结构设置合理，专业技术管理人员满足施工方案及工艺要求。
6、劳动力安排和主要材料供应计划满足工程需要.7、施工总平面布置做到统筹安排，合理布局，减少干扰,满足环保要求。
8、保证工程安全、质量、工期、文明施工、环境保护的技术措施切实可行，具体可靠。
三、编制内容我公司在仔细研究了招标文件，设计图纸及技术要求后，经过勘察现场,明确指导思想后，拟定编制了施工组织设计。
分别阐述了施工方案与技术措施、质量管理体系与措施、安全管理体系与措施、文明施工和环境保护管理体系与措施、工程进度计划与措施、资源配备计划等。
四、施工目标1、质量目标工程交付一次交验合格率98%,工程定向优良率100%,力争创名牌产品/精品工程,顾客满意度达90％，近三年内每年递增1%。
工程质量目标是:优良标准.2、安全目标预防各类事故发生，杜绝死亡和重大事故，一般事故发生率每年不超过15‰，杜绝职业病发生。
争创安全施工规范工地。
3、工期目标计划开工日期为2014年12月10日，2015年6月30日前完成主体工程，计划竣工日期为2015年9月30日。

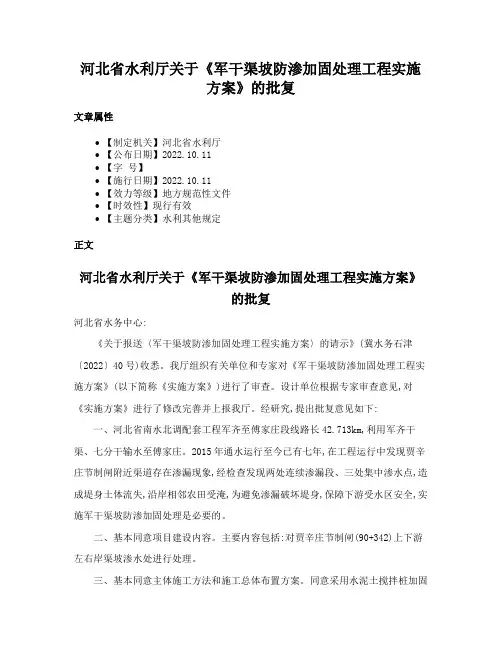

河北省水利厅关于《军干渠坡防渗加固处理工程实施方案》的批复文章属性•【制定机关】河北省水利厅•【公布日期】2022.10.11•【字号】•【施行日期】2022.10.11•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利其他规定正文河北省水利厅关于《军干渠坡防渗加固处理工程实施方案》的批复河北省水务中心:《关于报送〈军干渠坡防渗加固处理工程实施方案〉的请示》(冀水务石津〔2022〕40号)收悉。
我厅组织有关单位和专家对《军干渠坡防渗加固处理工程实施方案》(以下简称《实施方案》)进行了审查。
设计单位根据专家审查意见,对《实施方案》进行了修改完善并上报我厅。
经研究,提出批复意见如下:一、河北省南水北调配套工程军齐至傅家庄段线路长42.713km,利用军齐干渠、七分干输水至傅家庄。
2015年通水运行至今已有七年,在工程运行中发现贾辛庄节制闸附近渠道存在渗漏现象,经检查发现两处连续渗漏段、三处集中渗水点,造成堤身土体流失,沿岸相邻农田受淹,为避免渗漏破坏堤身,保障下游受水区安全,实施军干渠坡防渗加固处理是必要的。
二、基本同意项目建设内容。
主要内容包括:对贾辛庄节制闸(90+342)上下游左右岸渠坡渗水处进行处理。
三、基本同意主体施工方法和施工总体布置方案。
同意采用水泥土搅拌桩加固堤坡,修复受损堤坡,采用聚硫密封胶填缝。
进一步加强堤内坡衬砌混凝土结合部位防渗处理。
进一步完善施工机械选型和施工安全措施,优化施工进度安排。
四、基本同意设计概算的编制依据及方法,工程取费基本合理。
核定项目工程概算总投资449.08万元,拟通过单位自有资金投资建设,待资金落实后按计划组织实施。
河北省水利厅2022年10月11日。

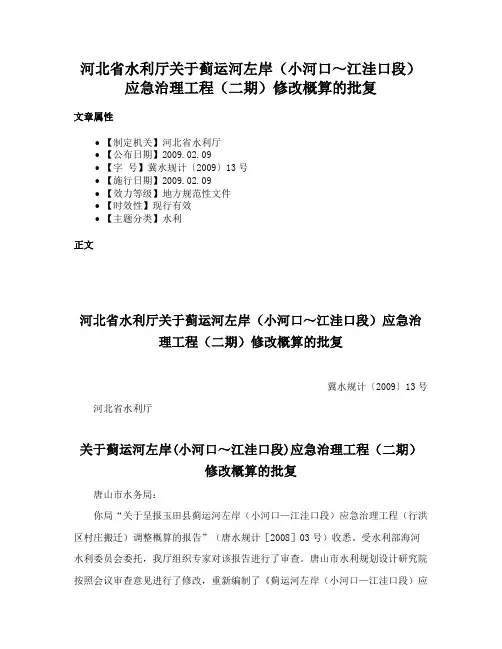

河北省水利厅关于蓟运河左岸（小河口～江洼口段）应急治理工程（二期）修改概算的批复文章属性•【制定机关】河北省水利厅•【公布日期】2009.02.09•【字号】冀水规计〔2009〕13号•【施行日期】2009.02.09•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利正文河北省水利厅关于蓟运河左岸（小河口～江洼口段）应急治理工程（二期）修改概算的批复冀水规计〔2009〕13号河北省水利厅关于蓟运河左岸(小河口～江洼口段)应急治理工程（二期）修改概算的批复唐山市水务局：你局“关于呈报玉田县蓟运河左岸（小河口—江洼口段）应急治理工程（行洪区村庄搬迁）调整概算的报告”（唐水规计［2008］03号）收悉。
受水利部海河水利委员会委托，我厅组织专家对该报告进行了审查。
唐山市水利规划设计研究院按照会议审查意见进行了修改，重新编制了《蓟运河左岸（小河口—江洼口段）应急治理工程（二期）修改概算》，经研究，我厅基本同意修改后的设计报告，现批复如下：一、蓟运河小河口—江洼口段是天津市与河北省的边界河道，隶属河北玉田县管辖的左堤长33.1km。
该段主河槽狭小，左堤堤身矮小，平滩过水能力不足100m3/s，因冲刷形成多处险工。
1952年为缓解下游河道行洪压力作退堤处理，在玉田县形成6个行洪区，每到汛期，滩地行洪，农田受淹，村庄被大水围困，严重影响了当地经济发展和人民生命财产安全。
因此，对河道进行治理和实施村庄搬迁是十分必要的。
二、2002年4月水利部海河委员会下达了《关于蓟运河左岸（小河口-江洼口段）应急治理二期工程初步设计的批复》（海计[2002]39号），批复工程投资9006万元，主要建设内容为：堤防加固主体项目16.3公里，行洪区村庄搬迁8个，搬迁房屋建筑面积181696m2。
由于实施工程中涉及项目增加、工程量增加、物价上涨等因素，原批复投资已不能完成工程建设内容，同意对剩余工程建设内容投资重新核定。

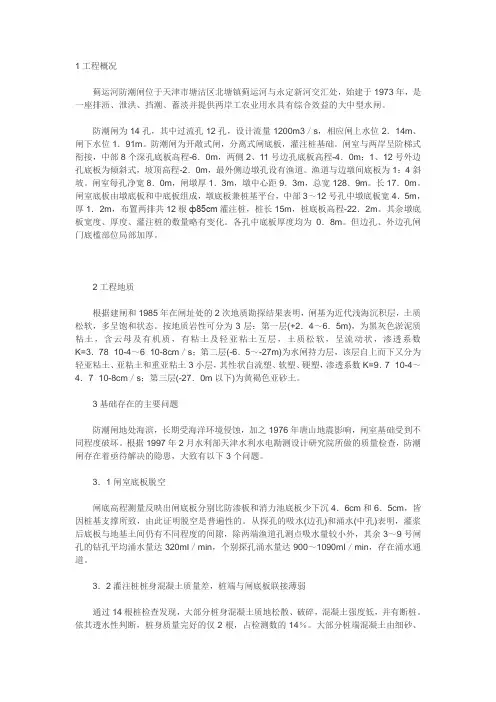

1工程概况
蓟运河防潮闸位于天津市塘沽区北塘镇蓟运河与永定新河交汇处，始建于1973年，是一座排沥、泄洪、挡潮、蓄淡并提供两岸工农业用水具有综合效益的大中型水闸。
防潮闸为14孔，其中过流孔12孔，设计流量1200m3／s，相应闸上水位2．14m、闸下水位1．91m。
防潮闸为开敞式闸，分离式闸底板，灌注桩基础。
闸室与两岸呈阶梯式衔接，中部8个深孔底板高程-6．0m，两侧2、11号边孔底板高程-4．0m；1、12号外边孔底板为倾斜式，坡顶高程-2．0m，最外侧边墩孔设有渔道。
渔道与边墩间底板为1：4斜坡。
闸室每孔净宽8．0m，闸墩厚1．3m，墩中心距9．3m，总宽128．9m。
长17．0m。
闸室底板由墩底板和中底板组成，墩底板兼桩基平台，中部3～12号孔中墩底板宽4．5m，厚1．2m，布置两排共12根ф85cm灌注桩，桩长15m，桩底板高程-22．2m。
其余墩底板宽度、厚度、灌注桩的数量略有变化。
各孔中底板厚度均为0．8m。
但边孔、外边孔闸门底槛部位局部加厚。
2工程地质
根据建闸和1985年在闸址处的2次地质勘探结果表明，闸基为近代浅海沉积层，土质松软，多呈饱和状态。
按地质岩性可分为3层：第一层(+2．4～6．5m)，为黑灰色淤泥质粘土，含云母及有机质，有粘土及轻亚粘土互层，土质松软，呈流动状，渗透系数K=3．78×10-4～6×10-8cm／s；第二层(-6．5～-27m)为水闸持力层，该层自上而下又分为轻亚粘土、亚粘土和重亚粘土3小层，其性状自流塑、软塑、硬塑，渗透系数K=9．7×10-4～4．7×10-8cm／s；第三层(-27．0m以下)为黄褐色亚砂土。
3基础存在的主要问题
防潮闸地处海滨，长期受海洋环境侵蚀，加之1976年唐山地震影响，闸室基础受到不同程度破坏。
根据1997年2月水利部天津水利水电勘测设计研究院所做的质量检查，防潮闸存在着亟待解决的隐患，大致有以下3个问题。
3．1闸室底板脱空
闸底高程测量反映出闸底板分别比防渗板和消力池底板少下沉4．6cm和6．5cm，皆因桩基支撑所致，由此证明脱空是普遍性的。
从探孔的吸水(边孔)和涌水(中孔)表明，灌浆后底板与地基土间仍有不同程度的间隙，除两端渔道孔测点吸水量较小外，其余3～9号闸孔的钻孔平均涌水量达320mI／min，个别探孔涌水量达900～1090mI／min，存在涌水通道。
3．2灌注桩桩身混凝土质量差，桩端与闸底板联接薄弱
通过14根桩检查发现，大部分桩身混凝土质地松散、破碎，混凝土强度低，并有断桩。
依其透水性判断，桩身质量完好的仅2根，占检测数的14％。
大部分桩端混凝土由细砂、
卵石、砂浆碎块组成，且钻透底板后大多数钻孔出现不同程度的涌水现象，其桩端与底板结合良好的仅有4根，占28％。
3．3原防渗墙体与底板间存在脱空间隙
通过检测发现，1986年对闸室中段进行处理后的高喷防渗墙墙体薄，孔位偏差大，部分计划检查的部位未能采集到墙体芯样，墙体材料显著的不均一性，难以排除定喷墙为非连续墙；定喷墙芯样表明，大部分底板以下、芯样上端都有1～5cm水泥灌浆固结物。
说明灌浆前定喷墙与底板间存在脱空间隙；墙体芯样松软、干容重小、孔隙大、抗压强度仅O．8MPa，且渗透系数部分仅1O～5em／s，与基土相当，上述情况均说明定喷墙形同虚设。
闸室基础存在的3个主要问题威胁着水闸的渗流稳定和整体稳定性，亟待处理。
否则，地基的接触冲刷破坏将不断加剧，灌注桩的承载能力持续降低，严重威胁工程的安全运用。
4基础加固工程设计
根据闸室基础存在的问题，加固工程设计分别采取了接触灌浆、灌注桩围封加固和上、下游高喷防渗墙。
4．1闸室底板脱空处理
闸室底板脱空采用接触灌浆处理。
接触灌浆在每孔中底板自上游至下游布孔4排8个，钻孔深入中底板下土层1．0m。
顺序为每孔先上、下游，后两侧，将底板四周围封好后，再分序施灌闸室中部。
14个闸孔中底板共布设灌浆孔112个。
总计灌浆面积2262m2。
4．2基础防渗设计
鉴于防潮闸地基存在着闸室和上下游底板普遍脱空情况，整个地基防渗设施已被破坏，如果恢复原水平防渗，则脱空处理不仅面积大，而且在无围堰的情况下施工难度大，投入资金多。
为此，基础加固的防渗设计采用垂直防渗方案，即在3～12号闸室上、下游各设一道旋喷防渗墙，防渗墙由旋喷桩相互套叠而成，桩距O．7m，单桩直径0．9m，最小成墙厚度0．5m，防渗墙伸人底板下5．0m，见图1。
另外分别在3号、1O号闸室闸墩底板外侧顺水流方向各增设一道高喷防渗墙，以形成连续、独立、封闭的防渗系统。
通过渗流稳定计算，闸室水平段水力坡降为0．026～0．044小于允许坡降O．3；闸室出口水力坡降0．201～0．323，小于允许坡降0．6，说明垂直防渗设计方案可行。
4．3灌注桩加固设计
灌注桩加固设计是在原灌注桩上、下游侧布孔，采用高压旋喷、摆喷包裹，形成新、老桩的复合体，共同承担水平荷载。
原灌注桩加固深度6．0m，先摆喷，后旋喷，上、下游高喷孔的摆喷线相交封闭灌注桩两侧，其最小包裹厚度不小于20cm，上、下游旋喷成桩后将原桩加大，形成沿顺水流方向加长的椭圆形复合桩体，旋喷桩成桩直径90cm，故复合桩
顺水流方向最大截面长达200cm，垂直水流方向有效截面宽不小于90cm。
见图2。
该加固设计方案可对原灌注桩表面缺陷进行冲洗、置换和胶结，改善原桩缺损性状，又可保护原灌注桩混凝土及钢筋不受海水侵蚀。
新、老桩紧密结合形成长椭圆截面大桩，大大提高了顺水流受力方向的刚度和桩的水平承载力。
通过计算，加固后形成的复合桩单桩水平承载力可达34t，基本水位组合时，正、反两项运用工况安全系数分别为2．16和1．32，均大于1．3；特殊水位组合时，正、反两项运用安全系数分别为1．82和1．2O，均大于1．15，满足运用安全要求。
5基础加固工程施工
防潮闸基础加固设计贯彻了以最先进的施工方法、以最简易的工艺过程完成闸基全面加固的主导思想，其主要施工工艺高压旋喷是采用了较先进的单管分喷和双管分喷置换法实施。
采用的主要施工方法是高压旋、摆喷和接触灌浆。
5．1接触灌浆
接触灌浆的目的是解决闸底板脱空。
施工时首先下ф127mm的套管于闸底板定位。
而后用ф91mm钻具开孔至底板内0．3m，再下ф89mm的套管人内进行卡塞止水，将管内外水分开，接着用ф67mm的钻具钻至底板下1．0m处，然后进行接触灌浆。
灌浆采用纯压灌浆方式，浆液采用2：1、1：1、O．5：1三级配比。
在灌浆压力0．2～0．3MPa下吸浆率≤0．4L／min后延灌30min封孔。
封孔是在O．2～O．3MPa压力下，以O．6：1：1(水：砂：水泥)浓度的水泥砂浆自下而上封堵，封孔砂浆按试验配比掺膨胀剂、粘结剂和速凝剂，控制好时间后退出卡塞和套管。
5．2旋喷防渗墙
基础防渗是在3～10号闸室上、下游和左、右侧设计一旋喷防渗墙，形成连续、独立和封闭的防渗系统，以此延长地基土的渗径，达到降低闸室水平段和出口段水力坡降的目的。
施工时，其定位、钻孔、止水和封孔工序与接触灌浆完全相同．然后用ф67mm的钻具钻至底板下6．0m处．钻孔终孔后，在孔口进行试喷，当各项参数符合要求后，保护好喷头，将喷管下至孔底。
通人高压水，自下而上第一次旋喷，起到切割松散土层的作用．然后将喷管重新下至孔底．送人水泥浆，待孔口返浆后．即可自下而上旋喷．边喷边提，直至底板底部时停止提升，继续旋喷1min后结束旋喷。
拔出喷管．用ф32mm长5m的钢筋(顶部带有棘爪，以防其落人孔底)下至孔内，最后封孔。
5．3灌注桩加固
灌注桩加固目的是提高单桩水平承载力，增加闸室稳定性。
施工时其定位、钻孔、止水、旋喷和封孔工序与旋喷防渗墙完全相同，不同的是增加了摆喷工序。
摆喷采用夹角为85°的双嘴摆喷法，钻孔完毕后将喷管下至孔底，通人高压水自下而上摆喷水后，重新下喷管至孔底，送人水泥浆进行自下而上摆喷浆，摆喷完后按上述工序进行旋喷和封孔。
6质量检查及结果
为了验证基础加固质量，分别对闸底板下接触灌浆、上下游旋喷防渗墙及加固旋喷桩进行了质量检查。
6．1接触灌浆
接触灌浆主要是检查闸底板下灌浆后是否充填密实。
通过现场注水试验获得单位吸水率，而后换算为渗透系数。
通过对26个检查孔进行注水试验，求得检查孔现场注水渗透系数K为0．0229×10-6～0．641×10-6cm／s，均满足设计值K≤1．O×10-6cm／s，说明接触灌浆效果良好。
6．2上、下游旋喷防渗墙
上、下游旋喷防渗墙是延长闸基渗径，保证基础渗透稳定的重要工程措施。
质量检查要求墙体本身渗透系数K1≤1．O×1O-7cm／s，墙顶与闸底板接触部位要求渗透系数K2≤1．O×1O-6cm。
