安装工程施工图识图案例一、工程概况某多功能厅，建筑面积518.4m2，建筑高度4.5m。
采用全空气一次回风式空调系统。
二、设计依据1.建筑专业提供的设计条件；2.《民用建筑供暖通风与空气调节设计规范》GB50736-20123.《全国民用建筑工程设计技术措施-暖通空调动力》（2009年版）4.《公共建筑节能设计标准》GB50189-20155.《通风与空调工程施工质量验收规范》GB50243-20166.《建筑设计防火规范》GB50016-2014（2018版）三、空调方式多功能厅采用全空气一次回风式空调系统，气流组织为上送上回式，送风口采用方形散流器，回风口采用格栅式。
北墙上设了三台排风机进行排风。
空调机组选用ZK-15型，设于空调机房内，消声器选用微穿孔板式消声器。
四、设备、管道安装1.风管采用镀锌钢板制作，法兰连接，法兰间用耐火塑胶密封条补垫。
风管及法兰的制作方法按《通风与空调工程施工质量验收规范》要求。
风管采用带特强防潮防腐贴面（白色或黑色）的离心玻璃棉板保温。

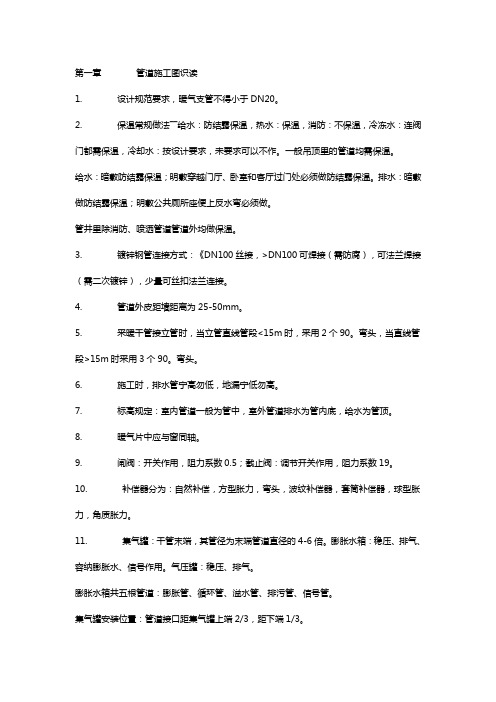

2.空调供回水管采用采用焊接钢管，焊接连接；空调冷凝水管采用镀锌钢管，丝扣连接。
水管均采用橡塑海棉保温材料保温。
3.风口安装要平整牢固，位置正确，连接严密，不漏风。
4.空调设备的基础待设备到货核实后方可施工。
5.吊顶必须在空调设备安装调试完毕后方可进行吊顶施工。
6.空调施工应与土建施工密切配合，预埋铁件，预留孔洞。
五、图中未详尽之处均按《通风与空调工程施工及验收规范》（GB50243-2016）进行施工和验收。
冷凝水管路的选择和布置应注意以下几点：1、凝结水管宜采用聚氯乙烯塑料管和镀锌钢管，不宜采用水煤气管。
采用金属管作为凝结水管时，管外应保温，以防管道表面结露。
2、冷凝水盘的泄水支管沿凝结水流向坡度不宜小于0.01，冷凝水水平干管不宜过长，其坡度不应小于0.003，且不允许有积水部位。
3、当冷凝水集水盘位于机组内的负压区时，为避免冷凝水倒吸，集水盘的出水口处必须设置水封。
